Большой высокий прямоугольный контейнер для осушителя с в...

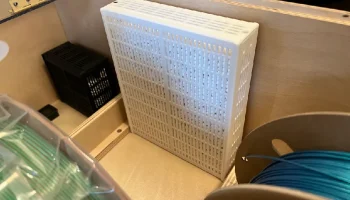

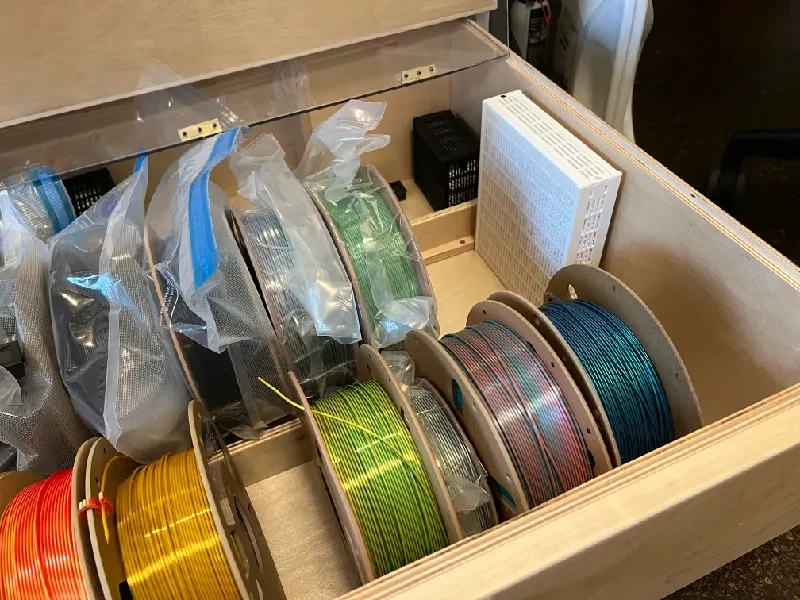

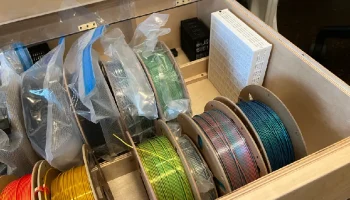

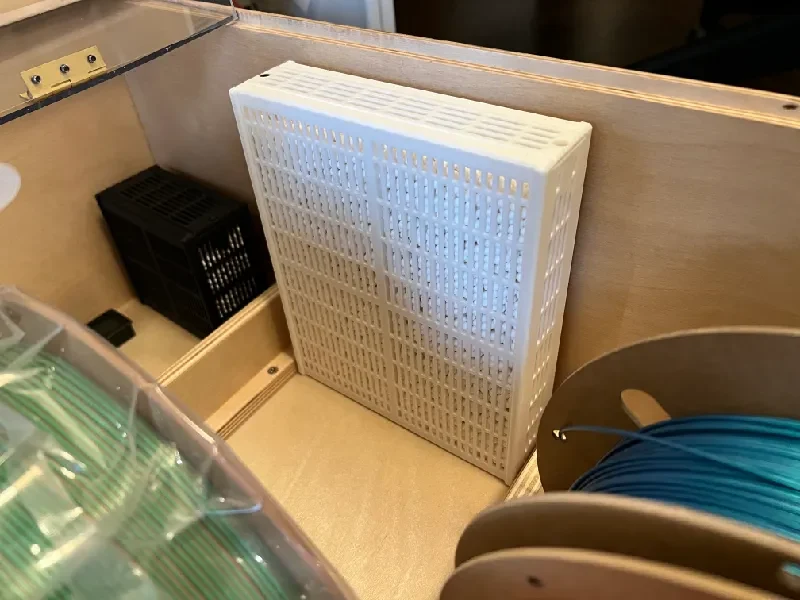

Я хотел, чтобы в моем ящике для нитей поместился большой контейнер с влагопоглотителем, но не было ничего, что могло бы просто поместиться в имеющееся у меня пространство, поэтому я использовал его, чтобы получить больше опыта работы с САПР.
Меня вдохновил другой дизайн, который я видел на Thangs, но мне нужен был другой размер, и я хотел сделать его плоским для большей прочности. Итак, это совершенно новая модель.
Файлы доступны для изменения в OnShape. Я попробовал несколько разных размеров, и, возможно, ему все еще потребуется небольшая настройка, чтобы он выглядел идеально, но теперь он работает, так что смело используйте его!
Если вам нужен конкретный размер, дайте мне знать, и я могу его загрузить.

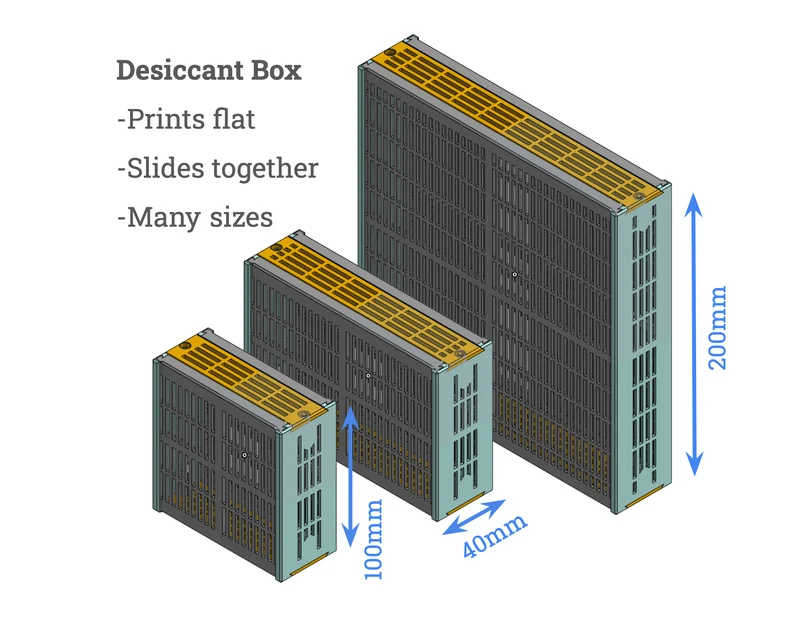

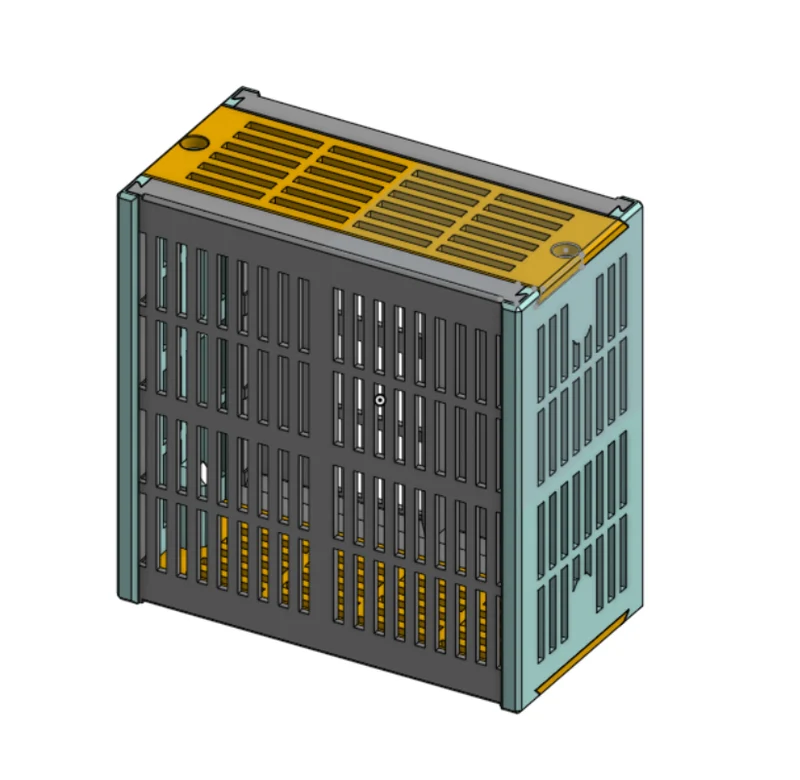

Файлы STL и STEP имеют размер 100x100x50 мм, как показано на рисунке ниже:

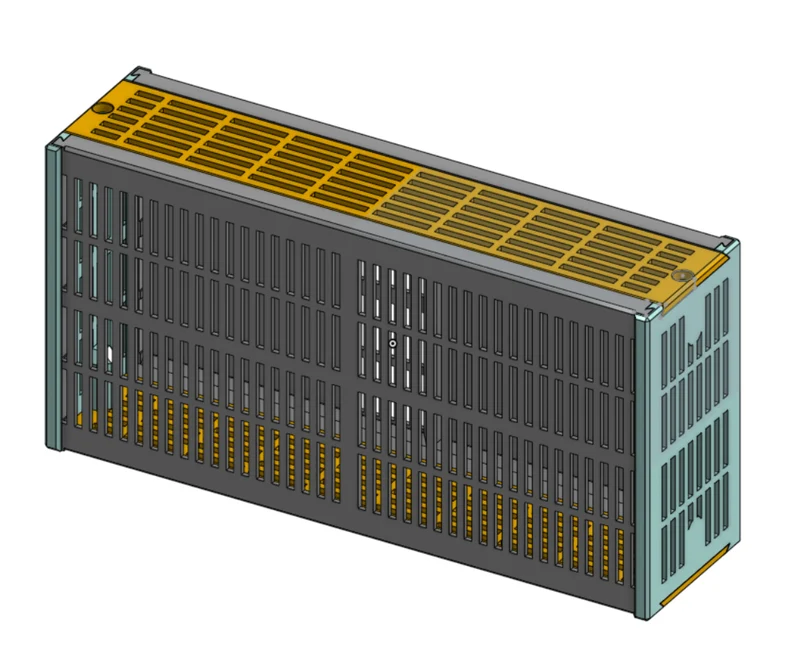

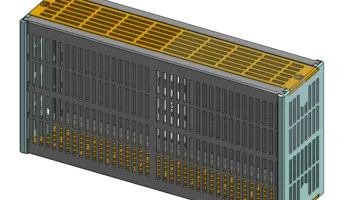

Но в OnShape можно создать любые другие размеры: 200x200x50:
Печать:

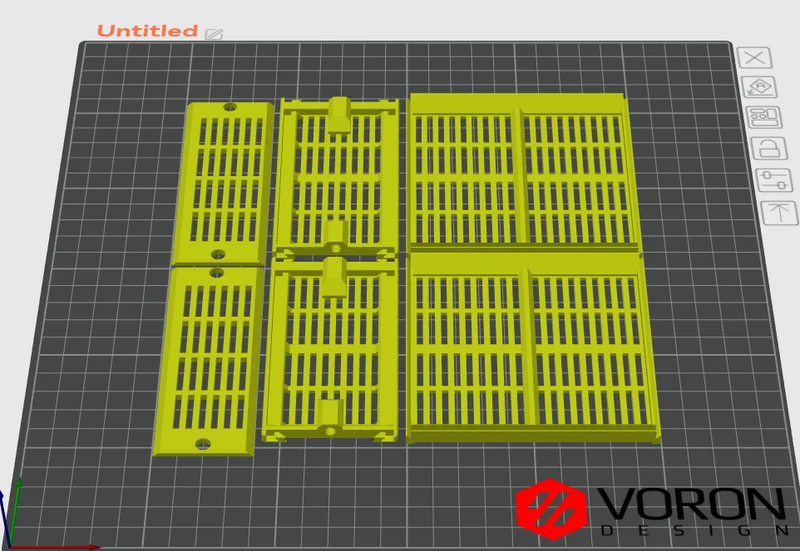

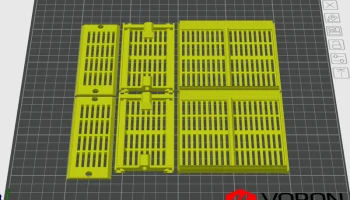

Распечатайте его в плоском виде, используя автоориентацию.
Распечатайте 2 крышки, 2 боковые и 2 передние части. Дизайн полностью симметричен.
Я печатал PLA с соплом 0,4 мм и толщиной слоев 0,2 мм. Вероятно, его можно будет напечатать более толстыми слоями.
ВНИМАНИЕ: если вы печатаете очень большие экземпляры (более 200 мм), я обнаружил, что стороны могут со временем немного выпирать из-за веса влагопоглотителя, если вы печатаете их PLA. Поэтому для более крупных лучше всего использовать PETG или ASA/ABS...
Печатает нормально без поддержки, но при желании можно поддержать одно отверстие для винта. Это лишь добавит немного нити/времени.
Сборка:

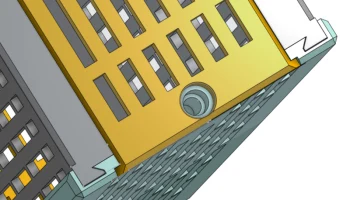

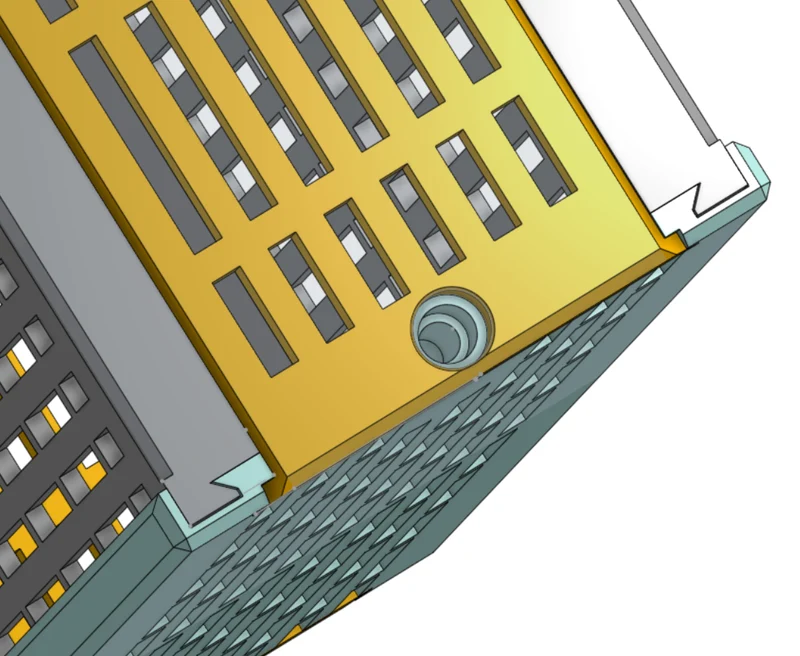

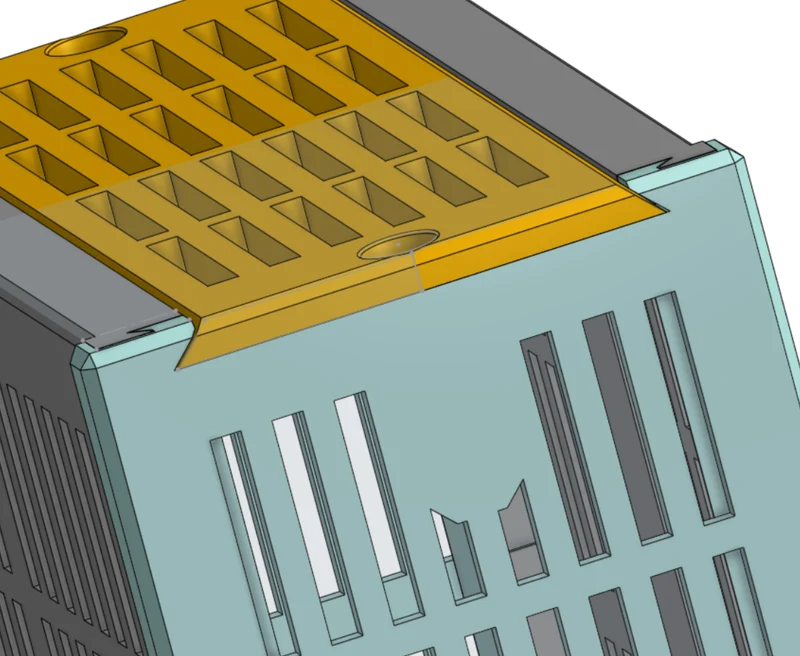

Вставьте переднюю/заднюю части в вырезы в форме полул��сточкиного хвоста в боковых частях (тех, которые имеют большую втулку для винта). Затем добавьте другую боковую часть, совместив «ласточкин хвост» и сдвинув ее вместе с передней/задней частью.

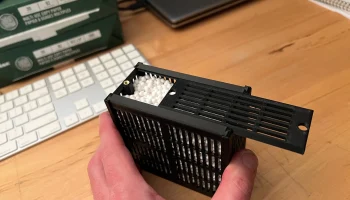

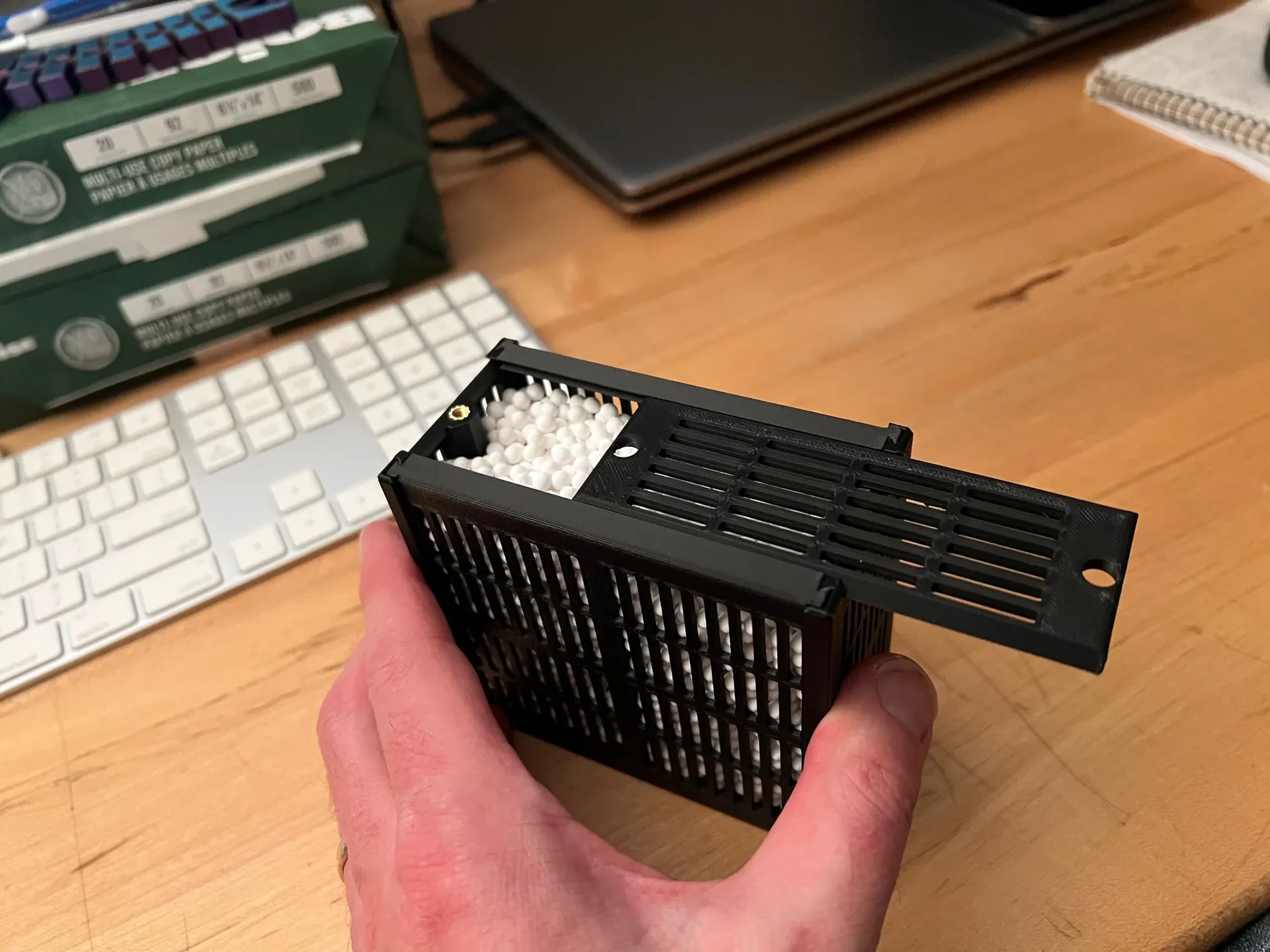

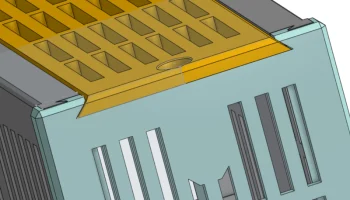

Сдвиньте крышку вверх и вниз.
Закрытие:

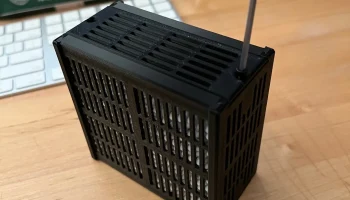

Вы можете добавить термофиксированные вставки M3 и винты M3 с головкой диаметром 5-10 мм.
-или-
(новинка 2025/01 г.) Используйте винты M3 с головкой диаметром 10-12 мм без термофиксируемых вставок.
Использование:
Заполните его, используя воронку, входящую в комплект поставки, чтобы мелкие шарики не разлетелись повсюду. Я напечатал свой из ТПУ, но он должен работать с любой нитью.
Изменения:
30.01.2026: Добавлен высокий узкий ящик 40х300х40 (вам воронка одна?)
05.01.2025: Загружено больше размеров и уменьшено отверстие для винта, чтобы можно было использовать винт M3 без термофиксирующей вставки. Добавлен дизайн воронки.
