Двойной футляр для электронной бумаги WaveShare 7,5 дюйма — симметричные края

Я использую свой футляр для электронной бумаги «WaveShare 7.5» — симметричные границы" уже 2 года в нескольких проектах, но некоторые из них выглядели бы в моих глазах лучше, если бы они были в 1 витрине вместо 2, потому что я использую их в основном вместе...

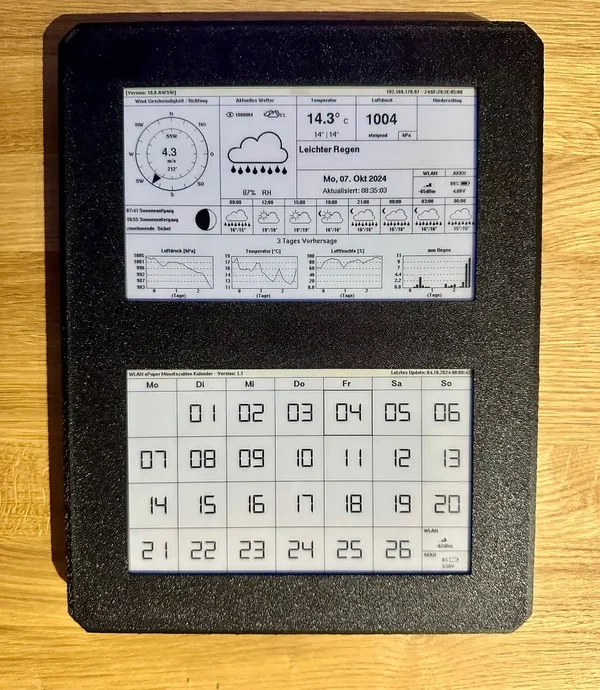

Поэтому я решил создать футляр для электронной бумаги Double WaveShare 7,5 дюйма, который также имеет симметричные края и основан на варианте с дисплеем 1, потому что на данный момент он показал себя хорошо.

Видео:

По сравнению с предыдущей моделью с 1 дисплеем включены некоторые улучшения:

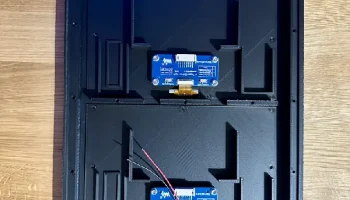

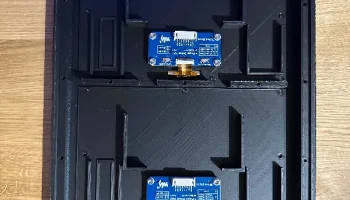

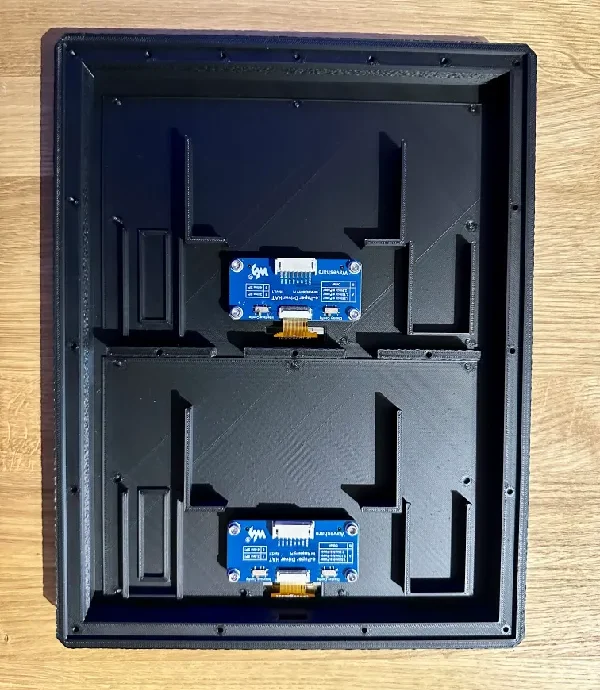

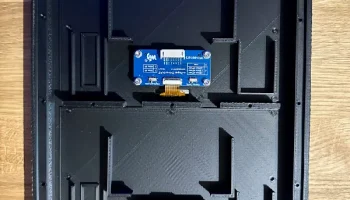

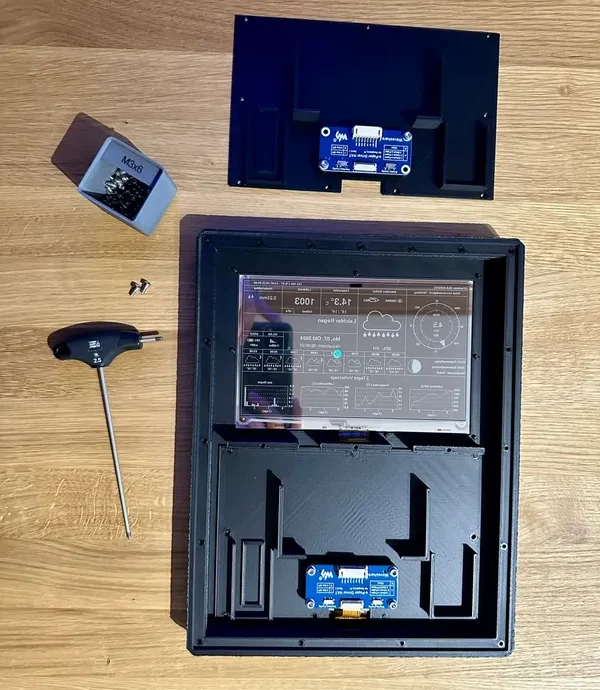

Разъем Waveshare больше не удерживается на месте четырьмя запрессовочными кольцами, поскольку со временем некоторые из них я потерял. Теперь адаптер удерживается на месте четырьмя винтами M3x6.

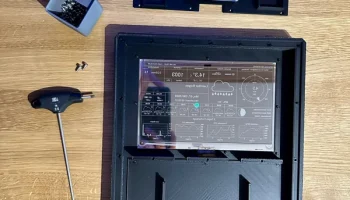

Крышка теперь прикручена к передней части для постоянного соединения винтами М3х10, что в целом делает корпус более устойчивым.
4 дополнительных ножки WallDistanceFoots можно прикрепить к крышке с помощью винтов M3x10.

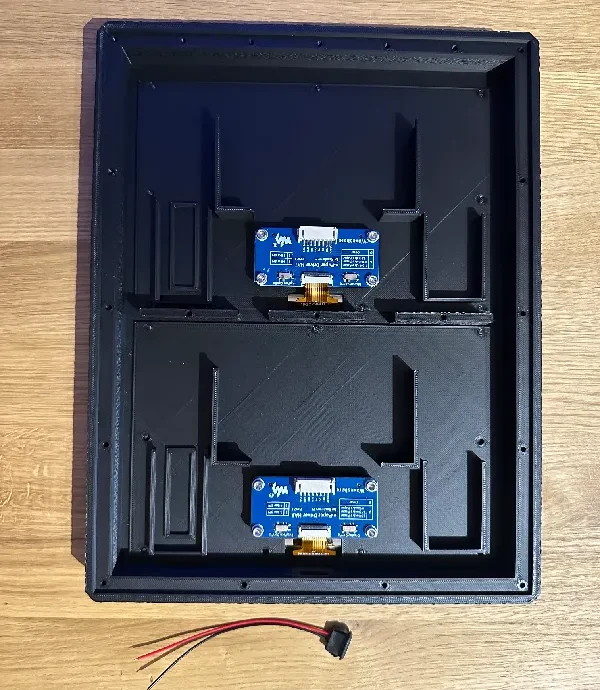

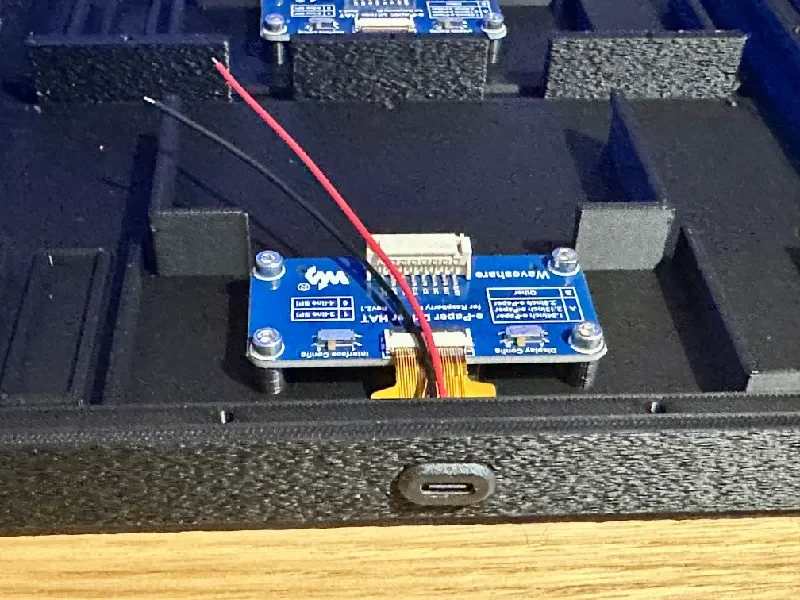

В нижней части есть 2 отверстия для разъема USB-C для зарядки аккумуляторов или прямого питания обеих плат ESP32, не открывая корпус, или добавления 2 зарядных устройств к 2 платам ESP32. Подробности см. ниже.

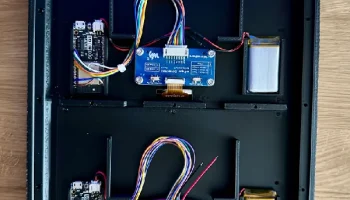

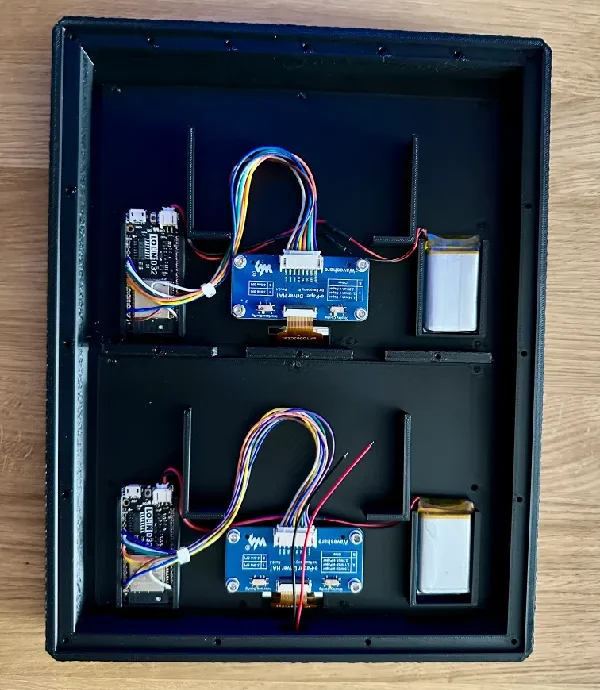

Дисплеи и ESP32 по-прежнему разделены, чтобы в будущем можно было использовать их для разных проектов.
Крышка дополнительно прижимает 2 внутренние части к передней части.

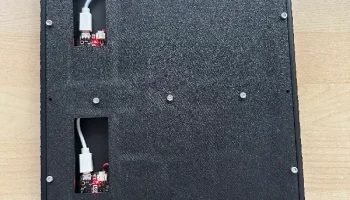

В крышке по-прежнему имеются большие вырезы, позволяющие дотянуться до кнопки RESET на плате ESP32 или вставить в них кабель программирования, не открывая корпус повторно.

Необходимые детали:
1x источник питания USB 5 В/3 А или, например, порт USB-A от этого (прямого USB-C нет!)
1 кабель USB-A — USB-C (5 В, 3 А) (прямого USB-C нет!)
1 порт USB-C (5 В, 3 А) (5 В/2 А тоже подойдет, но я всегда использую эти)

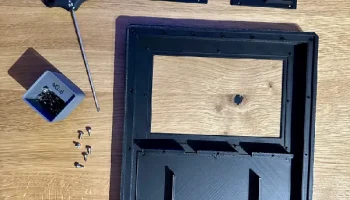

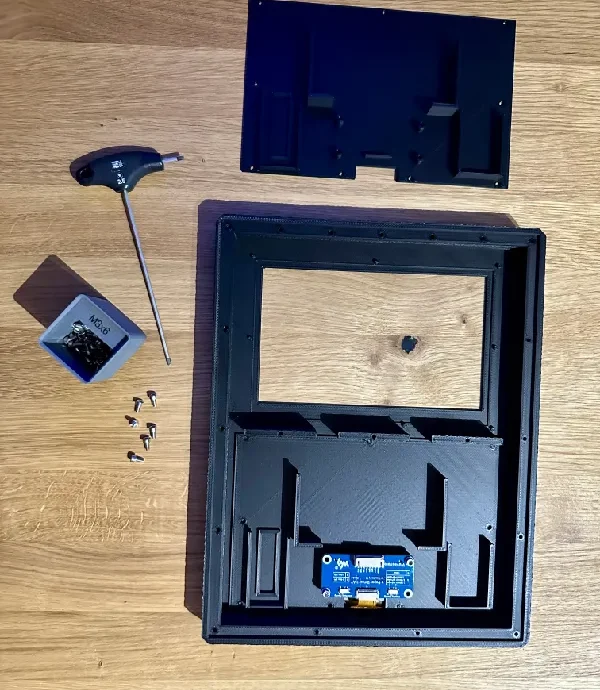

4 винта M3x6 для адаптера разъема WaveShare
До 24 винтов M3x10 для крышки и опор WillDistanceFoots.

Проводка:

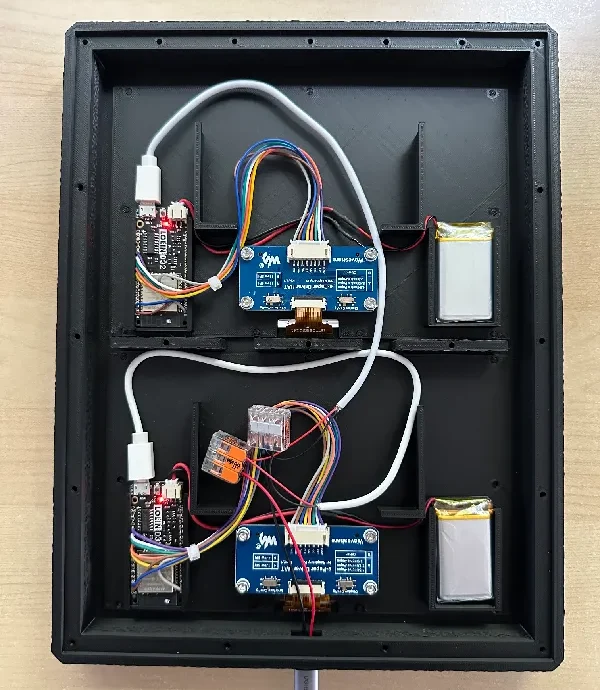

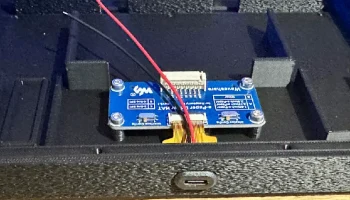

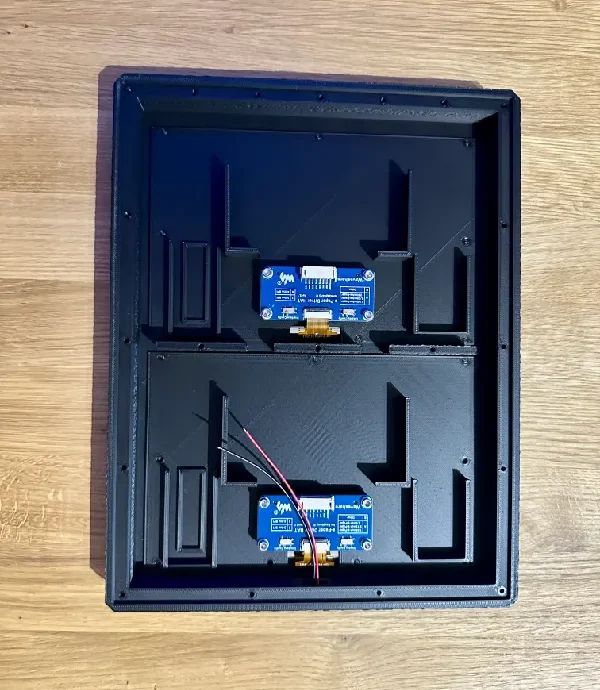

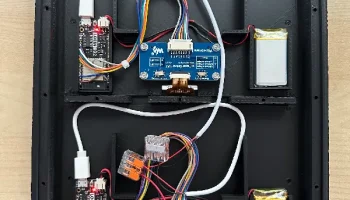

Провод + и — был подключен к 2 старым кабелям Micro-USB, которы�� были перерезаны 2 зажимами Wago, чтобы использовать порт Mikro-USB ESP32 для использования зарядного устройства ESP32:

Инструкции по печати:
Профиль скорости 0,2.
Если возможно, используйте текстурированный лист. Вместе с опцией Fuzzy Skin, чтобы получить хороший вид.
Опционально: возможна активация Fuzzy Skin для передней части.
Не пересекайте периметр, чтобы получить более чистый отпечаток.
Никакие поля не нужны.
Никакие опоры не нужны.

Удачной печати =)
