Серволампа мощностью 10 Вт с управлением по Wi-Fi и строб..

Качающаяся светодиодная лампа мощностью 10 Вт со стробоскопическим эффектом, управление со смартфона.

Серводвигатель перемещает светодиод питания, контроллер ESP8266.

Пределы сервопривода, скорость и строб лампы настраиваются через Wi-Fi.

Питание постоянного тока 12 В, 1 А.

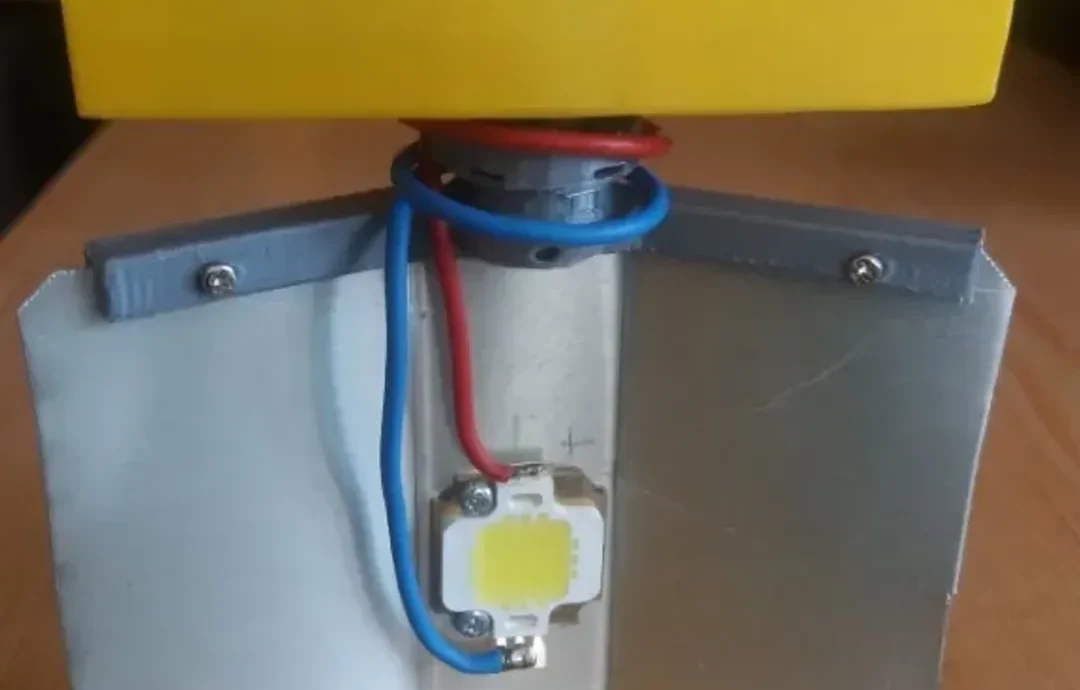

Подготовьте детали, напечатанные на 3D-принтере. Вырезаем алюминиевую пластину толщиной 0,5-0,8 мм.

90x80 мм и согните его так, чтобы он поместился в кронштейне держателя (23 мм посередине).

Пластина является зеркалом и обеспечивает охлаждение светодиода.

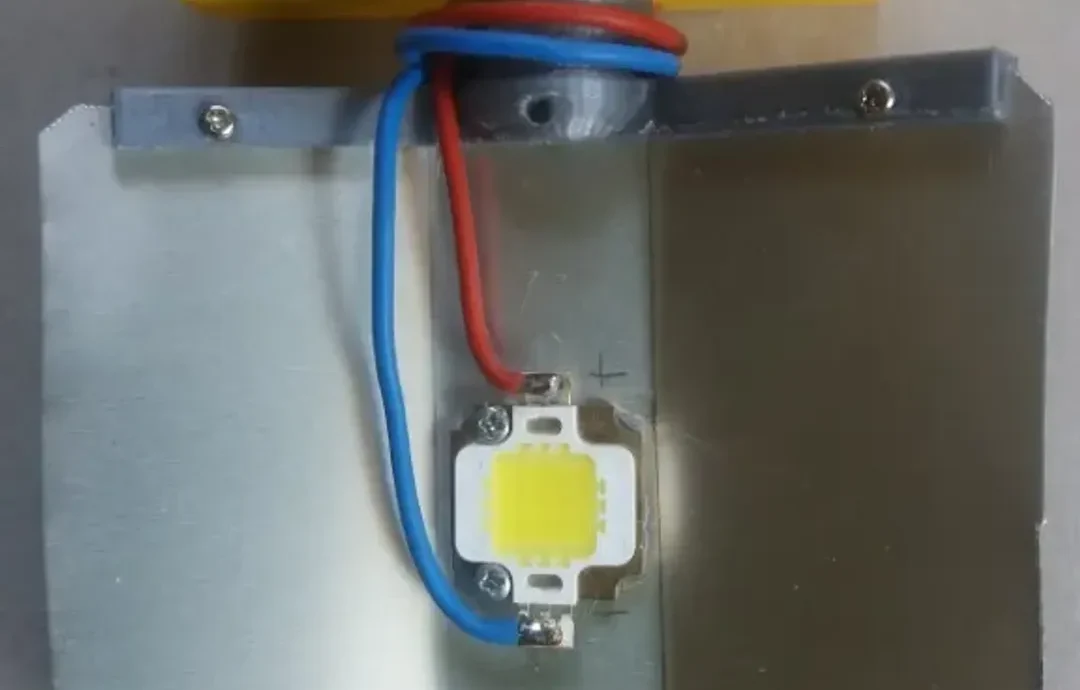

Закрепите светодиод питания болтами М2, припаяйте к нему гибкий кабель и один раз скрутите кабель.

вокруг вала, прежде чем ввести его в корпус. ESP8266 занимает

одна сторона корпуса, блок питания и МОП-транзистор, другая вместе с

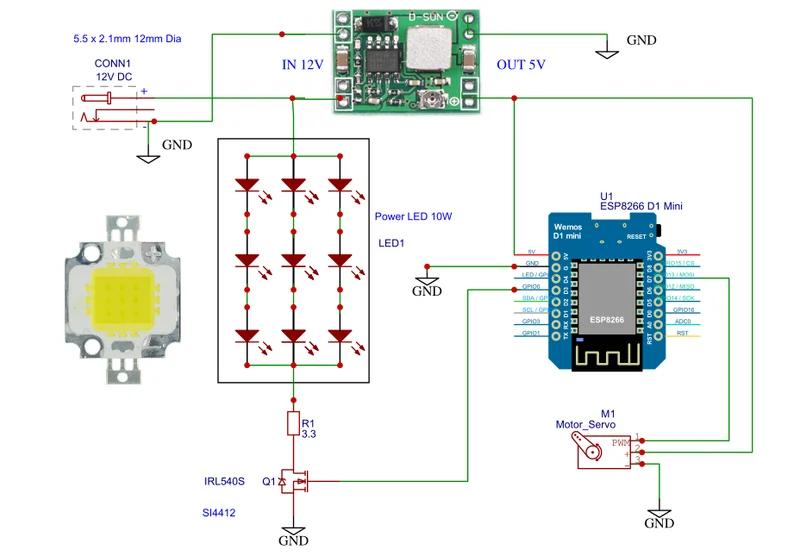

Разъем источника питания диаметром 12 мм, 5,5*2,1 мм.

Модуль SMPS подает напряжение 5 В, 1 А (линейный стабилизатор, например 7805 или AMS1117).

здесь не подходит). N-Mosfet и резистор 3,3-5,6 Ом 2 Вт на

Печатная плата из стекловолокна управляет светодиодом. Собраны в стиле сэндвича

с модулем питания MP1584.

Загрузите программу Arduino в ESP8266. Введите свой SSID и пароль

в программе. Обратите внимание на назначенный адрес 192.168.1.xx.

адрес с последовательного выхода или проверьте его в роутере.

Проверьте сервопривод и светодиод, введя этот адрес в окне браузера.

Сервопривод перемещается между лев��м и правым пределами, останавливается на «левом пределе», если «правый предел».

меньше, чем положение «левого предела», поэтому, когда ползунок «правого предела» находится в крайнем левом положении, лампа остается неподвижной в положении, определяемом «левым пределом». Ползунок контроллера стробоскопа

в крайнем левом положении: лампа включена, в крайнем правом положении: лампа выключена, контролирует частоту стробоскопа

между ними двумя.

Используйте силиконовую пасту, чтобы загерметизировать корпус EVTL. для улицы.

Установите лампу так, чтобы светодиод висел под серводвигателем.

Вы можете назначить лампе фиксированный сетевой адрес в маршрутизаторе. Поиск

сеть, чтобы знать, как это сделать.

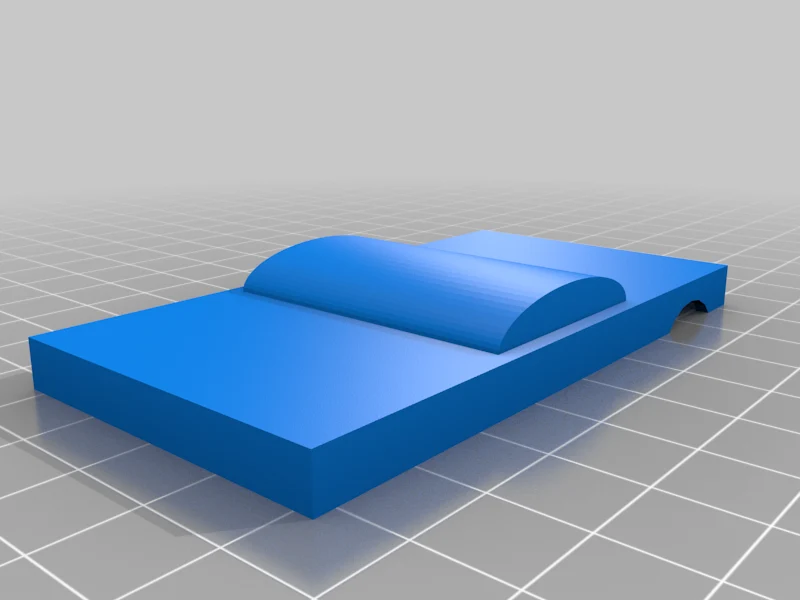

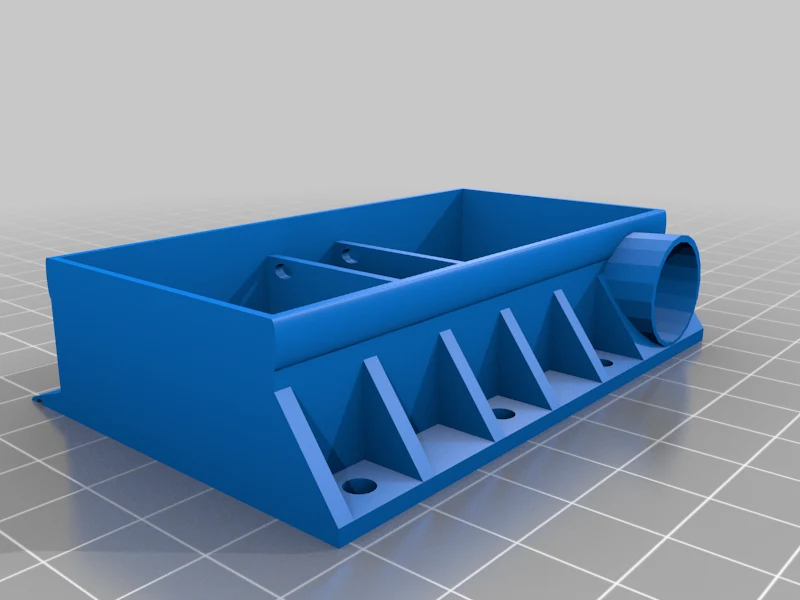

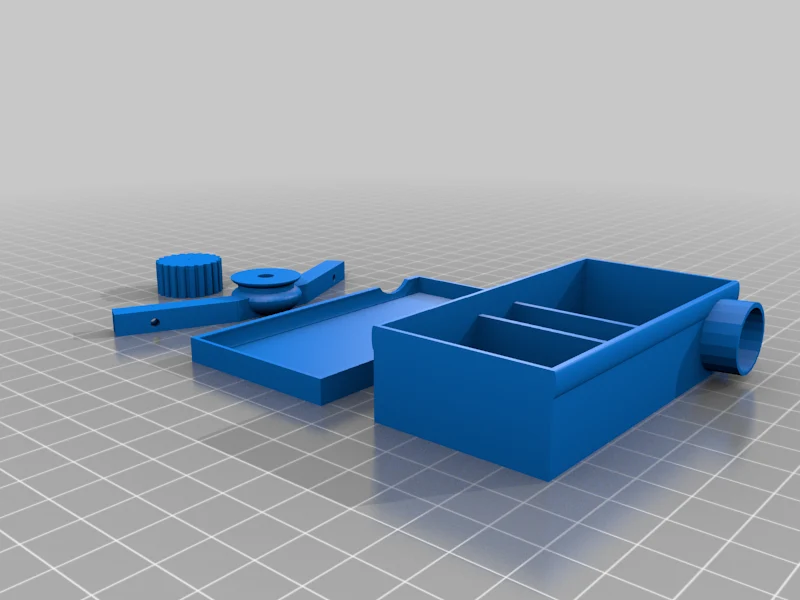

Файлы STL: LampSG90: корпус, верхняя часть, кронштейн для сервопривода SG90 (пластик).

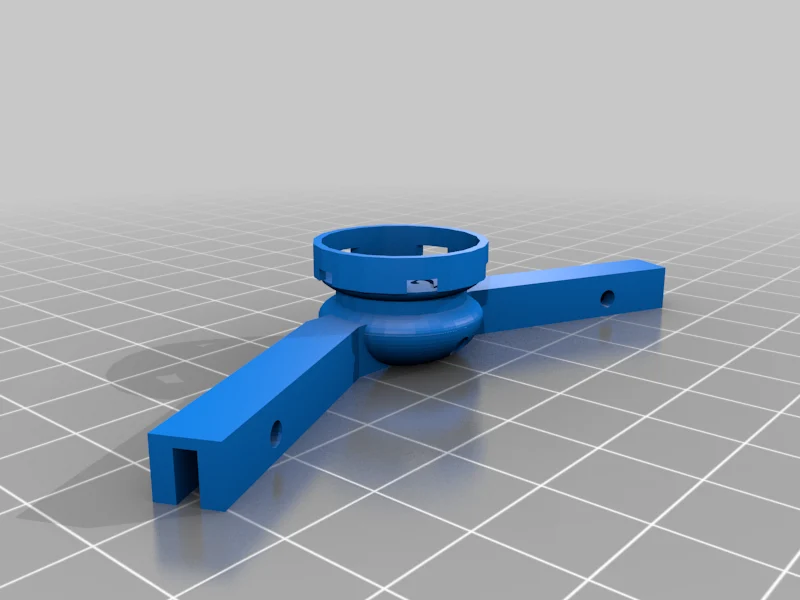

LampArmSG90s: рычаг для сервопривода SG90S (металлический).

LampHTop: высокая верхняя часть корпуса для металлического сервопривода.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

20

Нить: любой PLA.

Категория: 3D-печать
