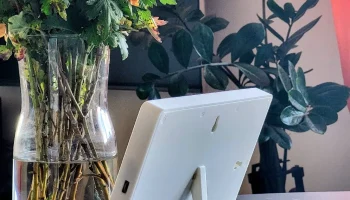

7,5-дюймовая рамка из электронной бумаги для Lolin D32 и ..

Вероятно, это один из самых доступных 7,5-дюймовых электронных дисплеев с разрешением 800x480 пикселей в 2025 году:

Плата Lolin D32 ESP32: ~3$ на AliExpress

Драйвер Waveshare E-Paper HAT Rev2.3: ~7$ на AliExpress

Электронная бумага RBW 7,5 дюйма 800x480 DEPG0750RWF86BF: ~24-26$ на AliExpress

Li-Pol аккумулятор (4000-5000 мАч) + разъем PH + лента: ~10$

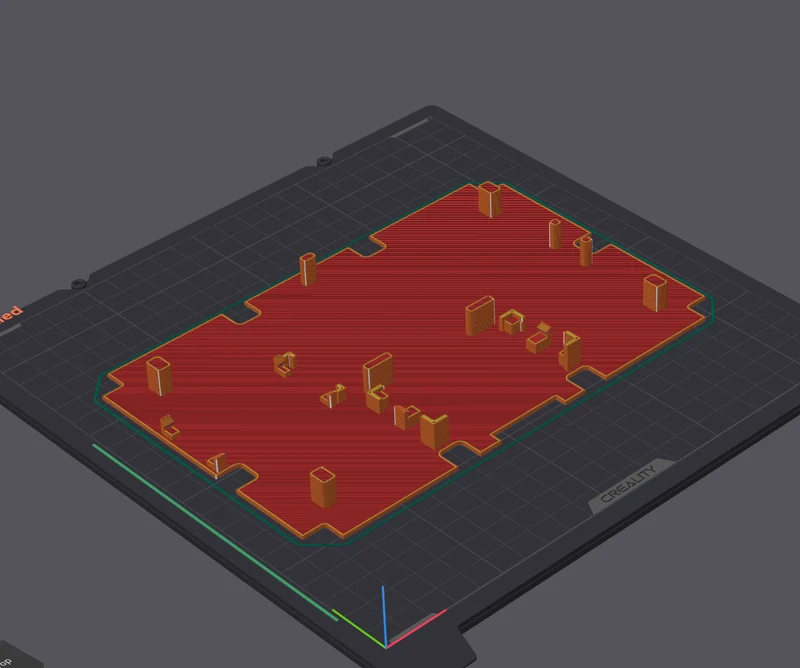

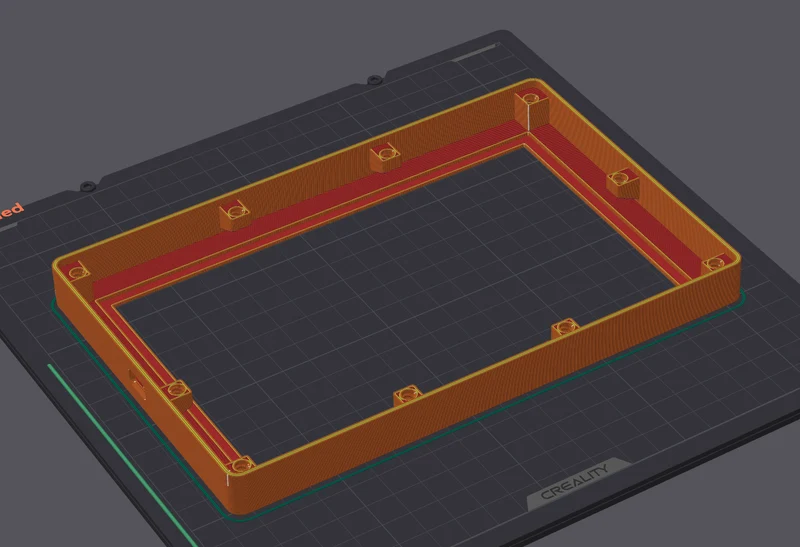

Перед печатью убедитесь, что ваш принтер хорошо откалиброван. Допуски важны для хорошей подгонки. Я напечатал свой на Ender 3 V3 SE с использованием Creality Hyper PLA. Опоры не нужны. Расположение деталей можно найти на изображениях.

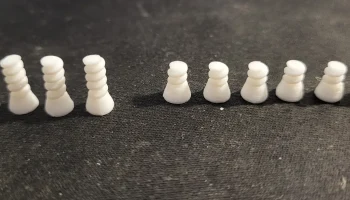

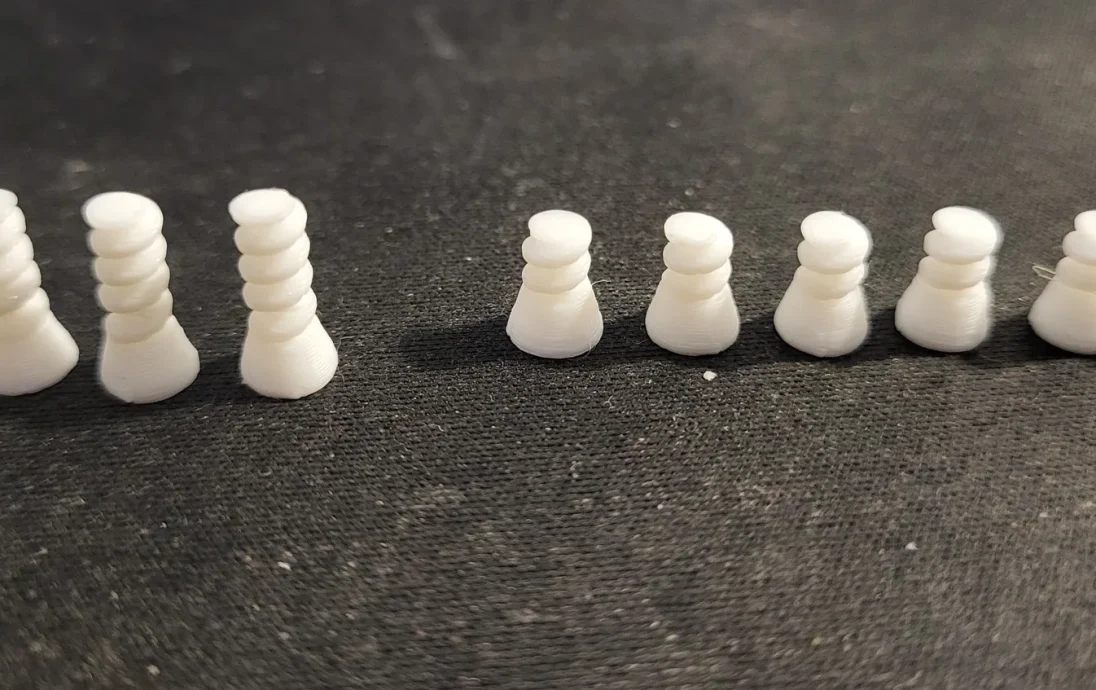

Я рекомендую печатать винты из PETG без охлаждения и при высокой температуре для лучшего сцепления слоя. PLA также должен работать нормально, если вы не планируете часто собирать корпус.

Размеры рамок специально рассчитаны на высоту слоя 0,2 мм.

Для полной сборки вам также понадобится:

Разъемы «папа/гнездо» PH 2.0 для Li-Pol аккумулятора, поскольку родной разъем аккумулятора Lolin D32 PH2.0 недоступен в собранном виде.

Двусторонний скотч для Li-Pol аккумулятора.

Паяльник и базовые навыки пайки.

Инструкции по сборке:

Распечатайте переднюю рамку, внутреннюю вставку, заднюю крышку, 4 длинных и 6 коротких винтов. Ножка необязательна.

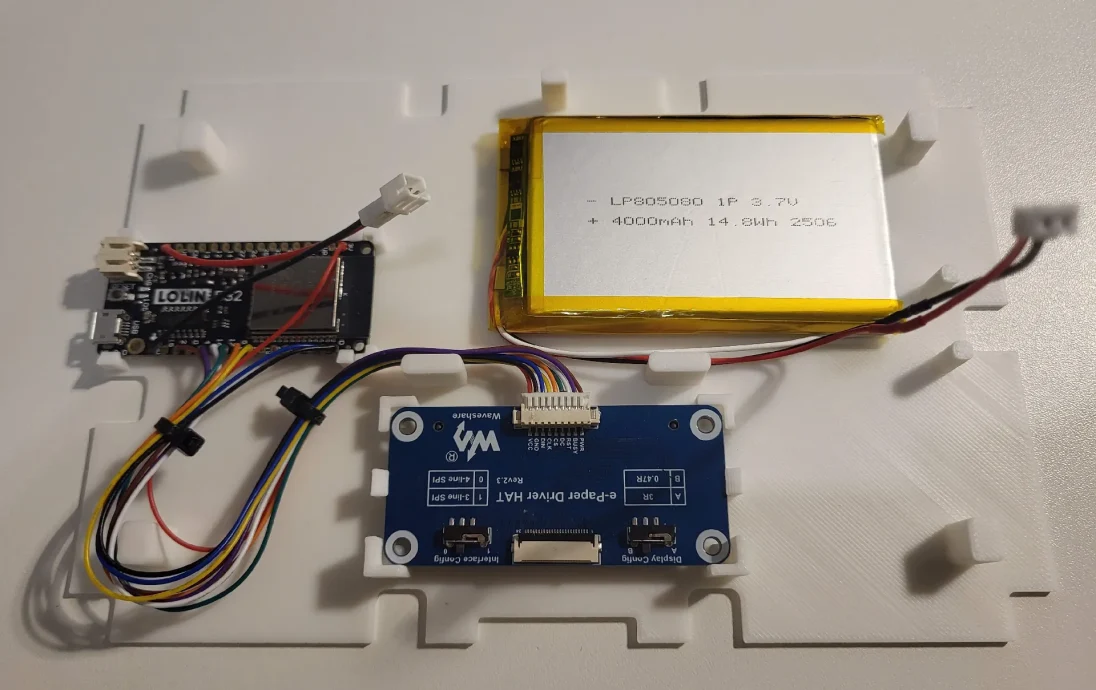

Припаяйте соединения дисплея и гнездовой разъем PH2.0 к плате Lolin.

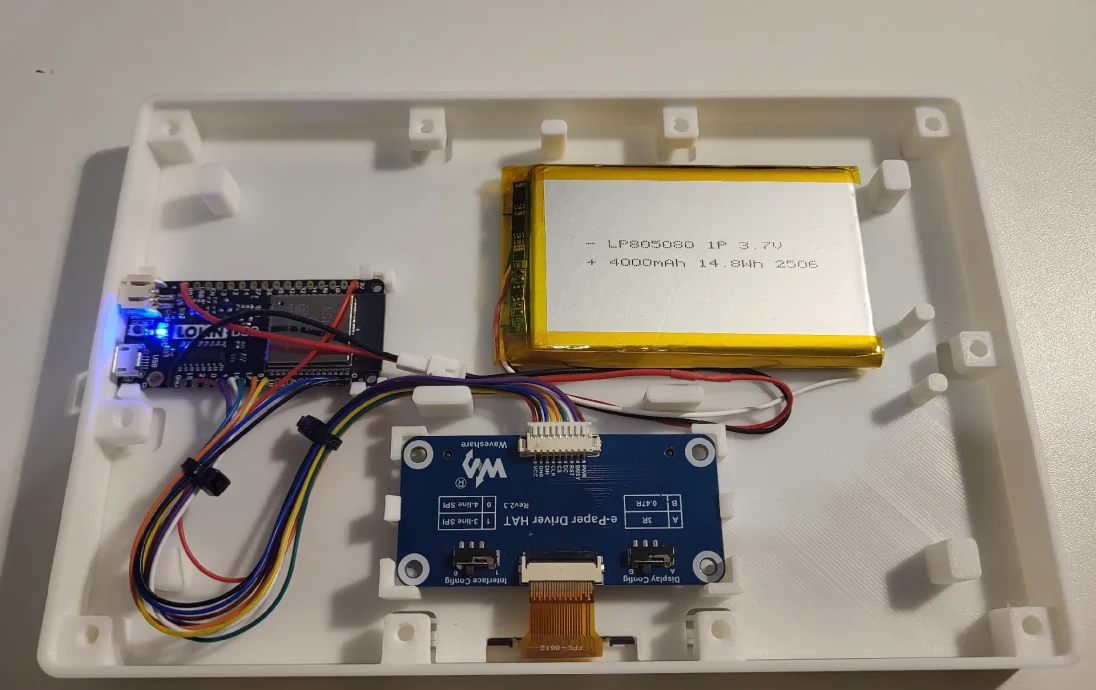

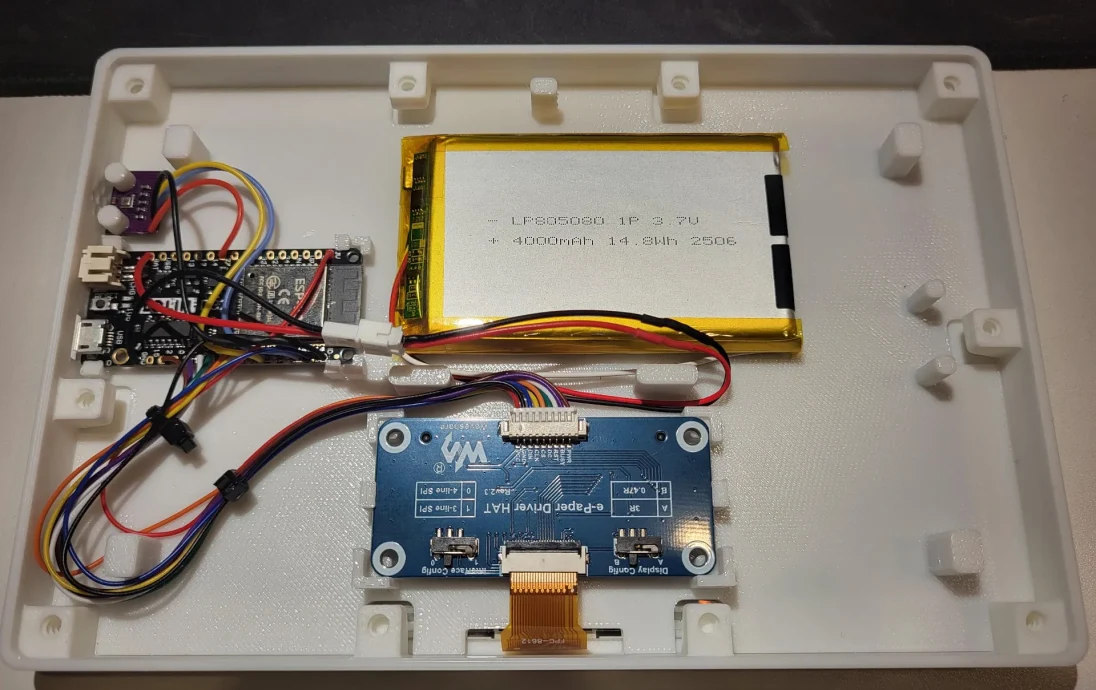

Вставьте доски Lolin и Waveshare на свои места. Чтобы установить драйвер Waveshare HAT, аккуратно согните внутреннюю пластину. Не пытай��есь согнуть защелки — они не предназначены для сгибания и могут треснуть, если приложить слишком большую силу. После припаивания проводов к плате Lolin D32 вставьте плату в положение, начиная с левой стороны, как показано на рисунке ниже:

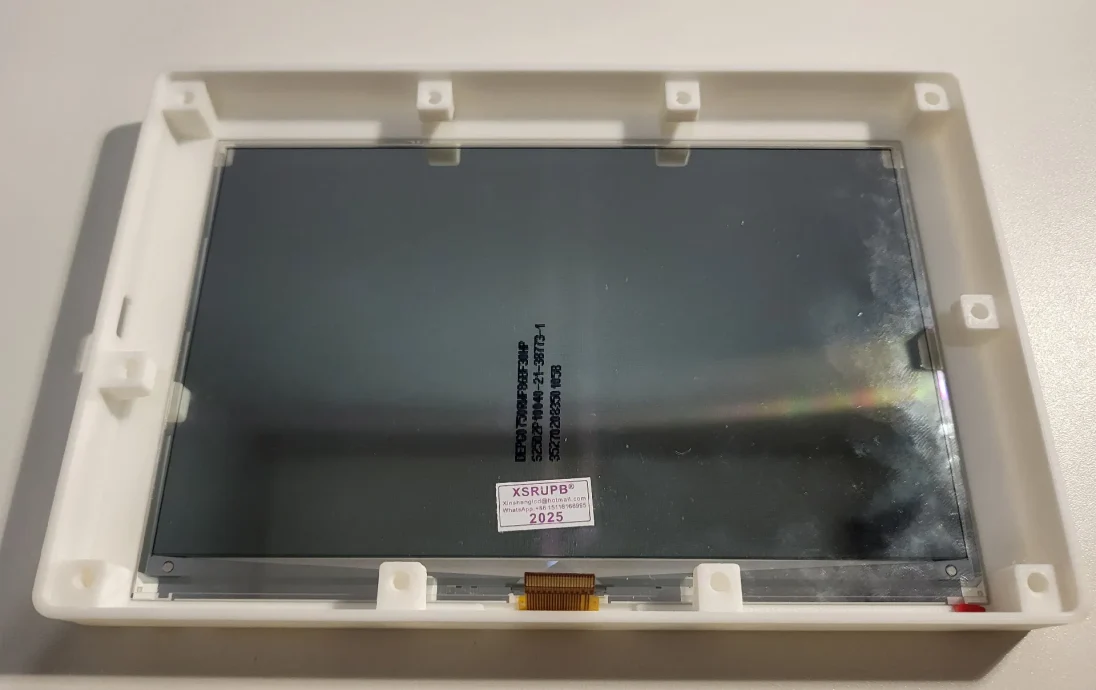

Поместите дисплей в переднюю рамку.

Вставьте внутреннюю пластину в переднюю раму.

Установите заднюю крышку на место и затяните все 10 винтов. Убедитесь, что ничто (например, провода) не мешает крышке опираться на опоры. Структурные опоры внутренней пластины (красного цвета на рисунке ниже) должны упираться в внешнюю заднюю крышку:

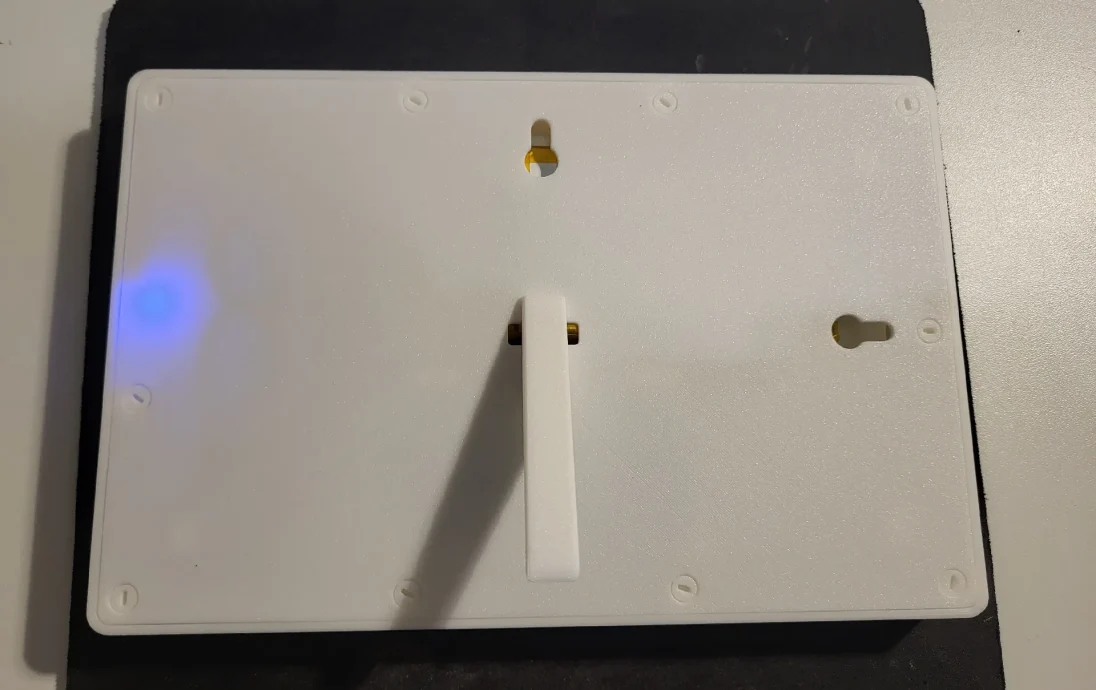

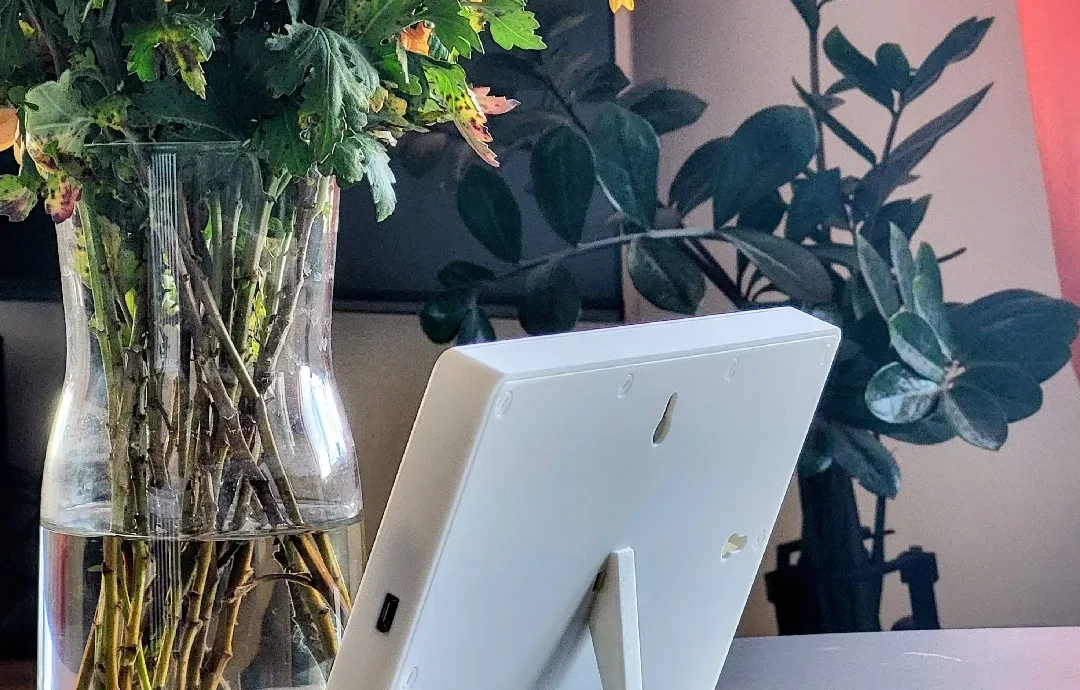

При необходимости вставьте ножку. Для длительного использования лучше приклеить его, например, клеем Т-8000.

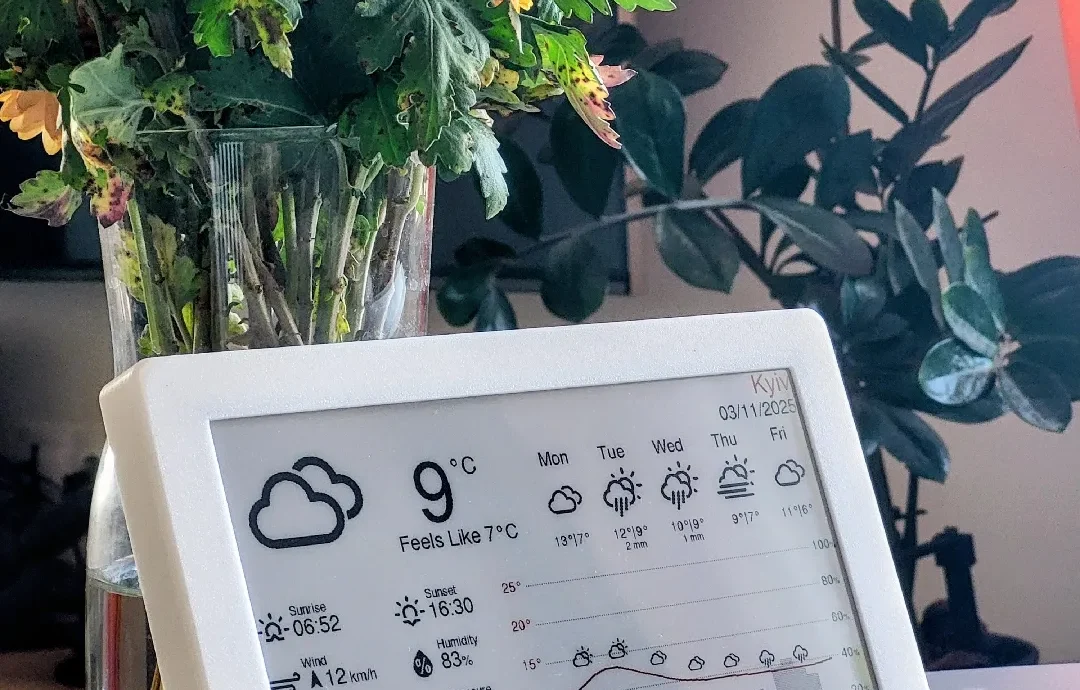

В качестве отображения погоды я использую форк проекта imarzen/esp32-weather-epd, настроенный специально под эти компоненты — lumixen/esp32-weather-epd.

Обновлено 28.02.2026

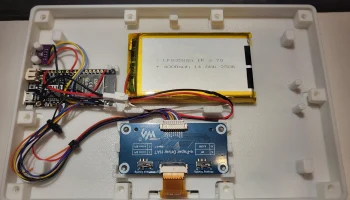

Добавлена новая передняя рама и внутренняя пластина с возможностью установки датчика BME280.
