Я создал этот корпус для проекта Hackerbox 0086 LoFi — хроматического терменвокса на базе Arduino.

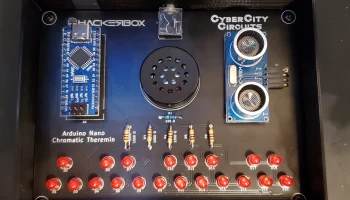

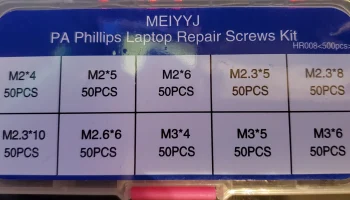

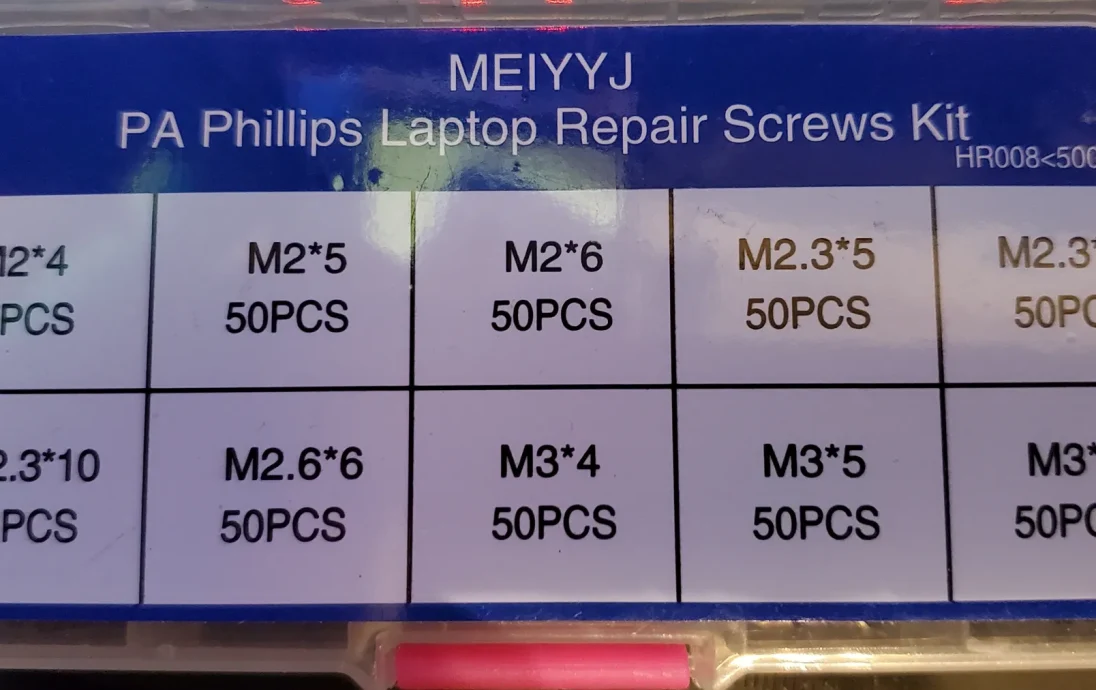

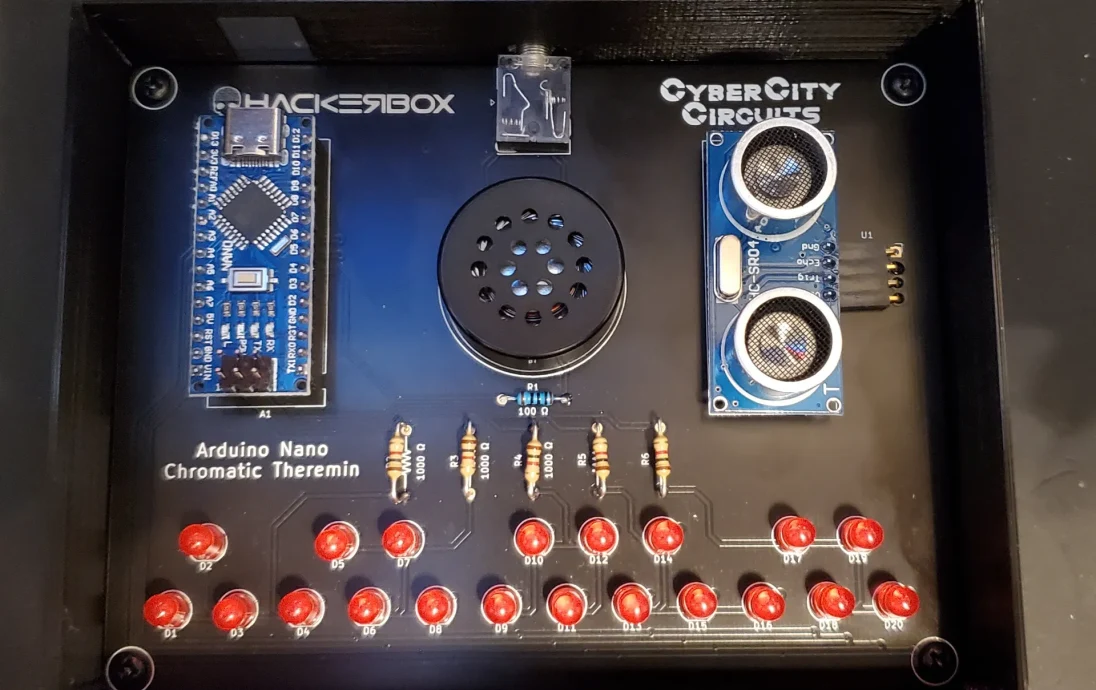

В корпусе имеются винтовые крепления для печатной платы, которые вполне подходят для винтов Phillips M3*4 (используемых для ремонта ноутбуков) (см. изображения).

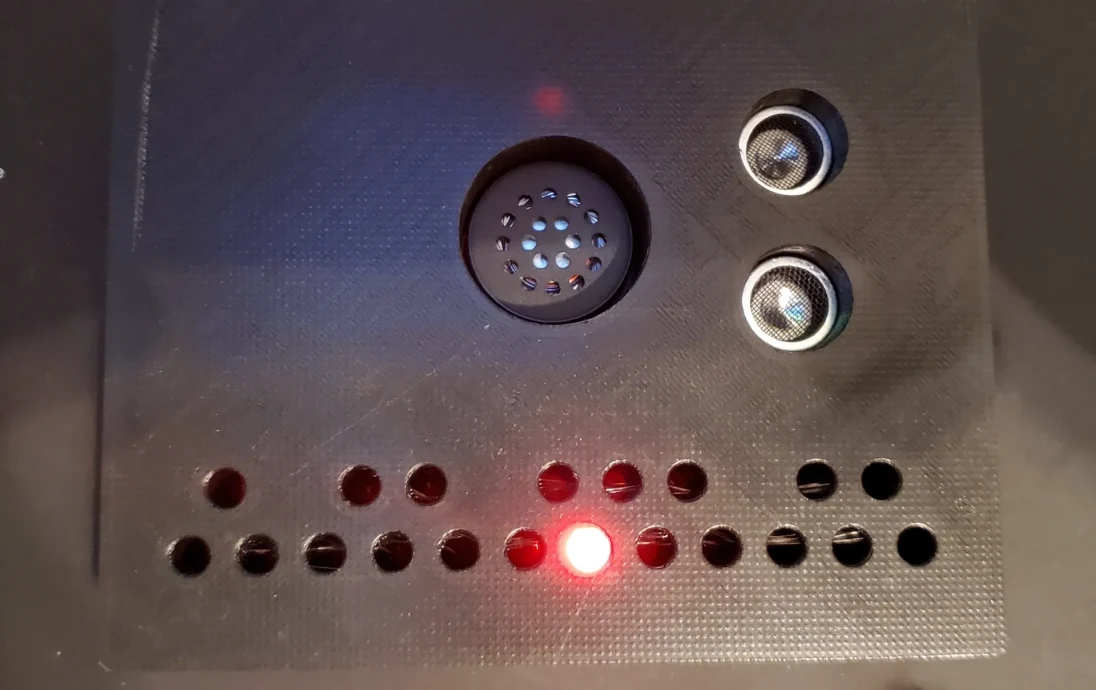

Подгонка точная, поскольку она скользит по всем светодиодам, динамику и ультразвуковому датчику. Датчик из-за его крепления может быть сложно вставить в крышку корпуса, но это возможно, если проявить немного терпения.

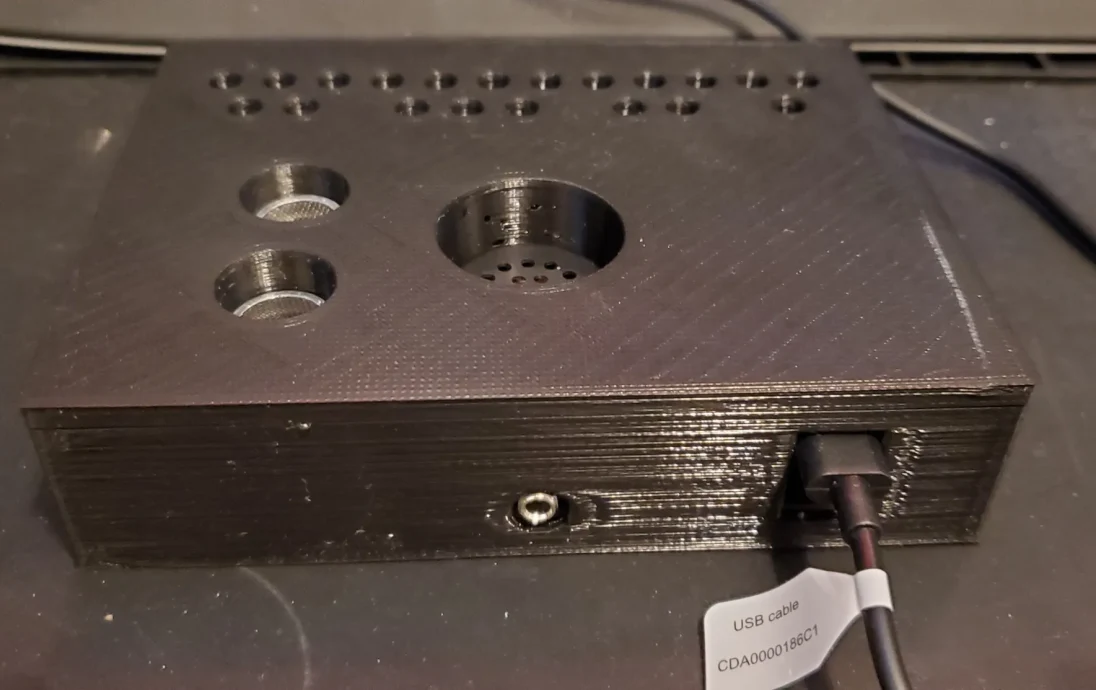

Сзади имеются слоты для кабеля USB-C (он подойдет к Arduino Nano, монтируемому в гнезда или припаянному непосредственно к печатной плате) и разъему 3,5 мм.

Я использовал Inland PLA Pro (аналог PLA+), напечатанный толщиной 0,28 мм и заполнением 15%. Никаких опор.
