Светодиодная световая панель

Лайтбар

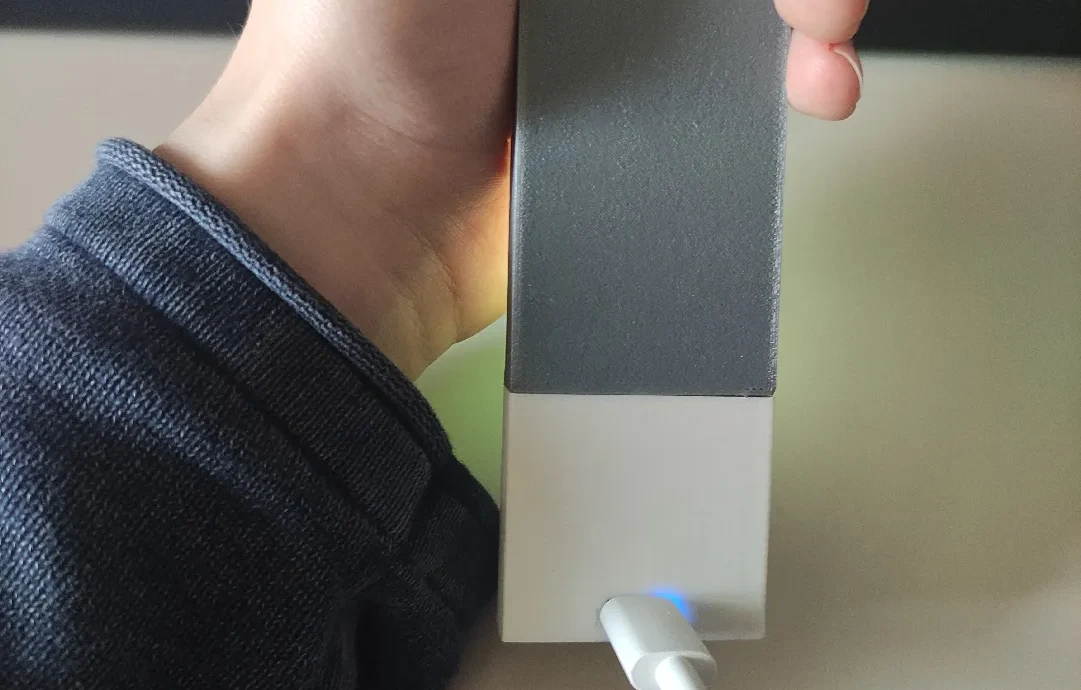

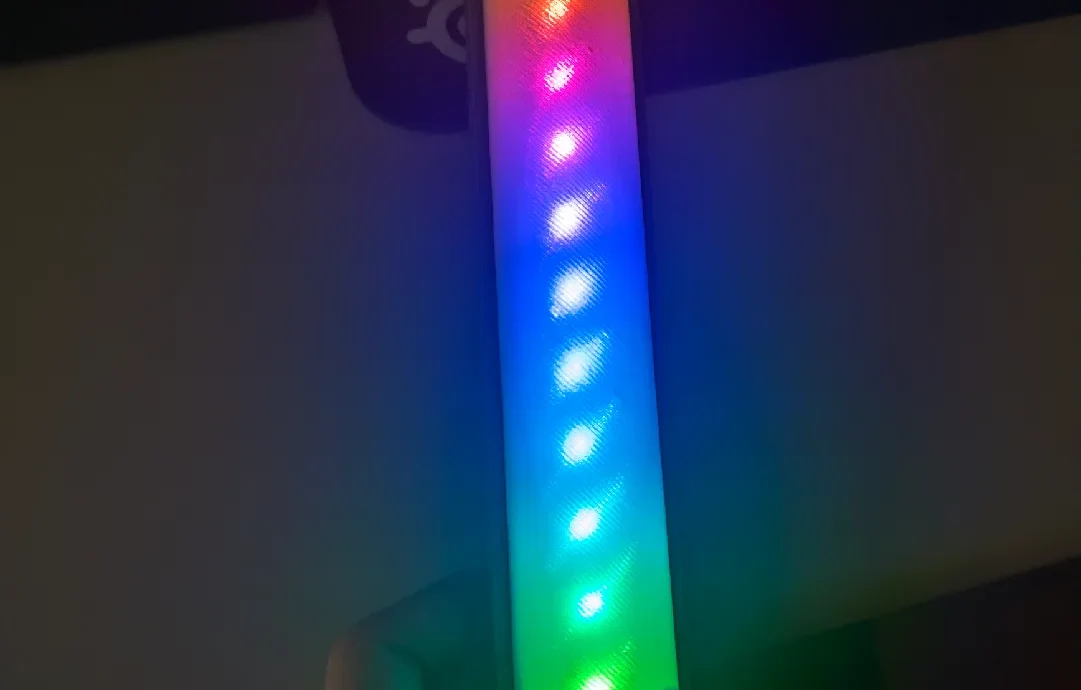

Я разработал его для портативного фонаря для пайки, фотографии и т. д. Эта панель работает на WLED.

Список покупок
Mini360 Понижающий преобразователь
ESP32-C3 Супермини
Триггерная плата USB-C-PD
Светодиодная лента FCOB (выберите 12 В, я бы рекомендовал выбрать 528 светодиодов)
WS2815 60/м (пожалуйста, выбер��те IP30 и обязательно выберите WS2815)
СОВЕТ122F*
4 вставки для термофиксации M3x6x5* («M3(OD 5 мм)» и «Длина 6 мм, 30 шт.»)
2 крепежных винта M3x25* (выберите правильный!)
2 крепежных винта M3x10* (выберите правильный!)
Некоторые кабели (конечно)*

Все ссылки партнерские

ссылки со знаком * — это те, которые я взял из другого источника, а не из AliExpress.

Инструкции по печати

Все файлы правильно ориентированы, поэтому я бы рекомендовал импортировать их как проекты, чтобы предварительно установленные опоры были на месте (важно только для Bottom Cap). Все детали можно печатать с обычными настройками, кроме диффузора.

Диффузор

Печатайте с высотой слоя 0,2 мм (также первый слой!) Я бы пореком��ндовал белый PETG, поскольку PETG кажется немного более прозрачным, чем другие пластики, но попробуйте поэкспериментировать.

Сборка

Сначала вставьте термофиксирующие вставки в базовую часть как снизу, так и сверху.

Перед сборкой обязательно прошейте esp32 с помощью WLED и, самое главное,

НАСТРОЙТЕ ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ НА 5В!!!

Спаяем все вместе (не забываем резисторы на линии передачи данных и перед транзистором!) и запихиваем все в базу, предварительно прижав и плату USB-PD на место.

Остальное собрать!

Все, кому интересен файл .STEP, могут быть приобретены в моем магазине Ko-Fi.
