Фотокабина Зуммер

Источник:

www.printables.com

Фотокабина Зуммер

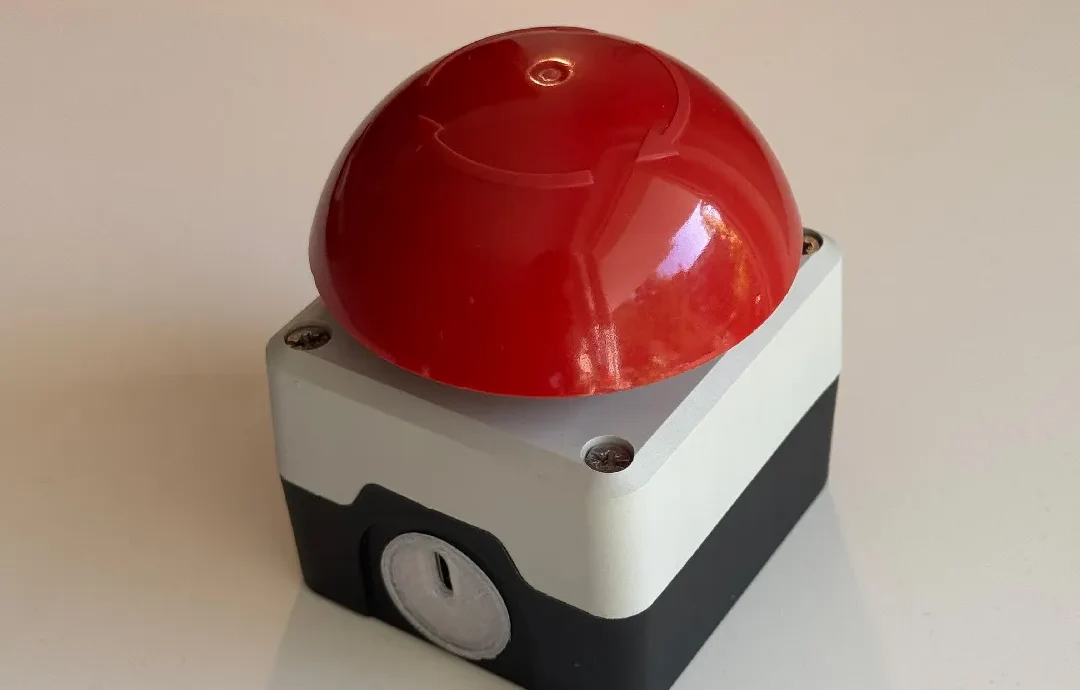

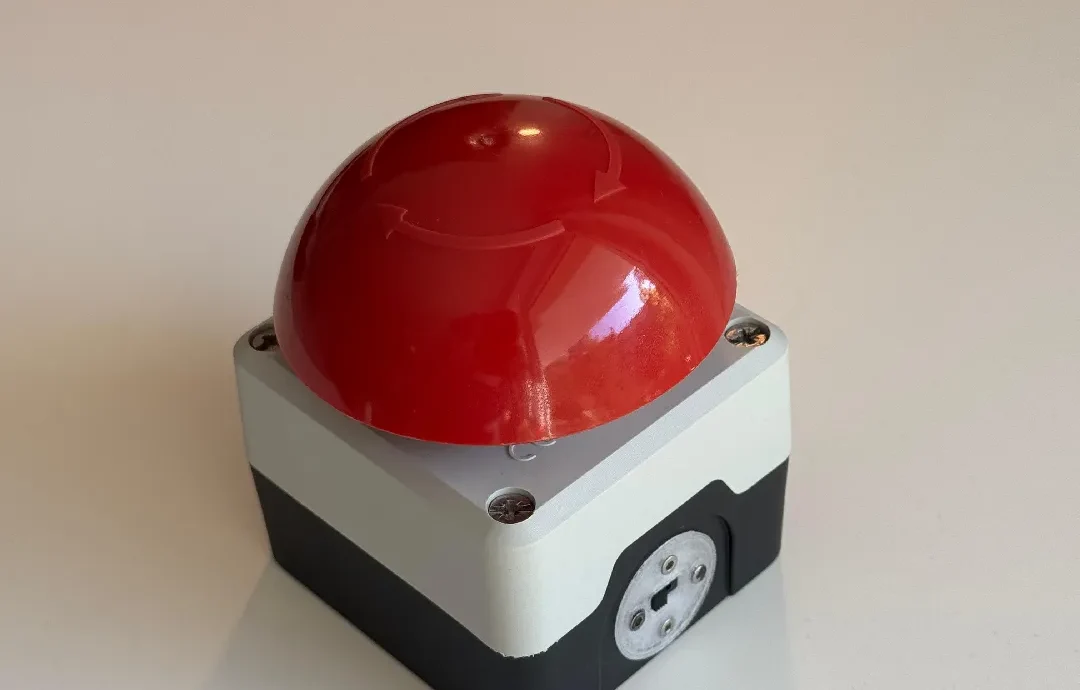

Зуммер на базе ESP32. Он подключается к системе фотокабины через Bluetooth и имитирует клавиатуру для удаленного запуска снимков.

Создано для приложения Photobooth, но его можно использовать универсально, если все, что вам нужно, это нажатие на клавиатуру.

Особенности
питание от аккумулятора, без шнуров
отчет о состоянии батар��и через Bluetooth
Порт зарядки USB-C (и программирование)
Возможна зарядка во время использования. Аккумулятор заряжается, даже если зуммер выключен.
простая установка с использованием кода Visual Studio и плагина Platform IO
эмулирует клавиатуру Bluetooth, простая интеграция в фотокабину
Время работы от аккумулятора ~18 часов. Измеренное энергопотребление составляет около 60 мА, емкость аккумулятора составляет 1100 мАч.
спецификация
3D-печатные детали
Зуммер: не Aus Schalter/Taster, rastend, 240 В, НЗ и НЕ Пильцтастер rot IP65 1… 1S Зуммер P1C400E72
Батарея: 4XEEMB 3,7 В 1100 мАч Lipo Batterie Akku 603449 Литий-полимерный аккумулятор с JST Stecker
Плата ESP: Adafruit ESP32-S3 Feather с STEMMA QT/Qwiic (флэш-память 8 или 4 МБ)
переключатель включения
несколько винтов М2

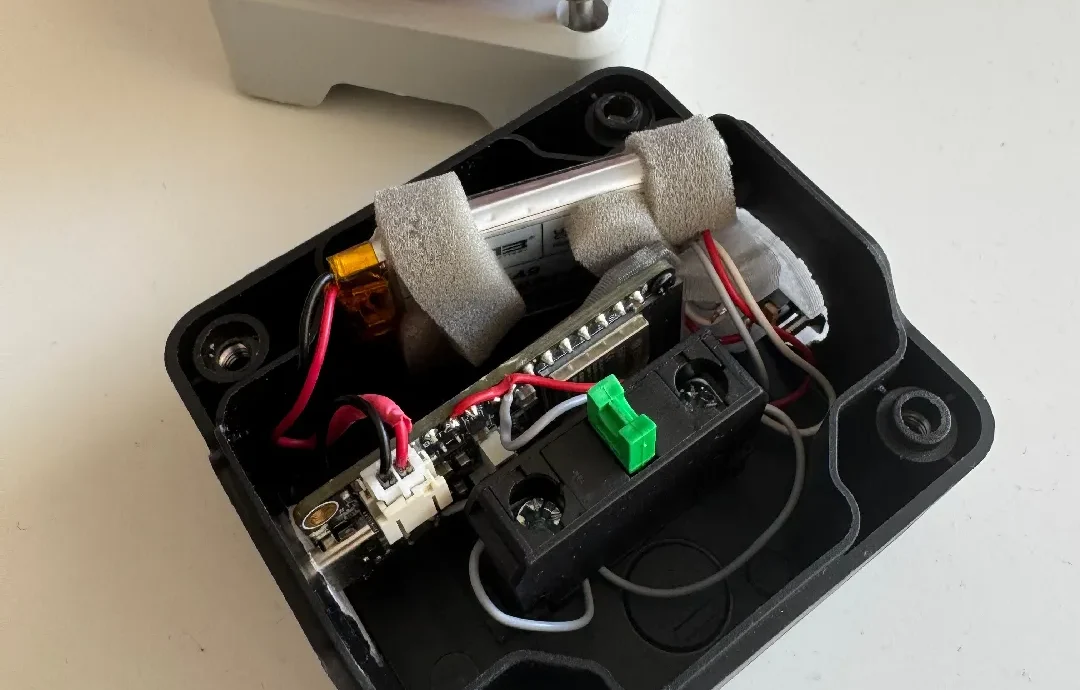

Сборка
Проверьте изображения и CAD
Подключите кнопочный переключатель к GND и GPIO D12.
Подключите выключатель питания к GND и EN.
Прошить прошивку ESP
используйте плагин Platformio в коде Visual Studio
загрузите репозиторий проекта https://github.com/photobooth-app/photobooth-buzzer
нажмите построить и загрузить
просмотрите последовательный вывод некоторых отладочных сообщений устройства ESP.
Интеграция с приложением Photobooth
