Корпус Onstep SHC Версия прототипа платы........

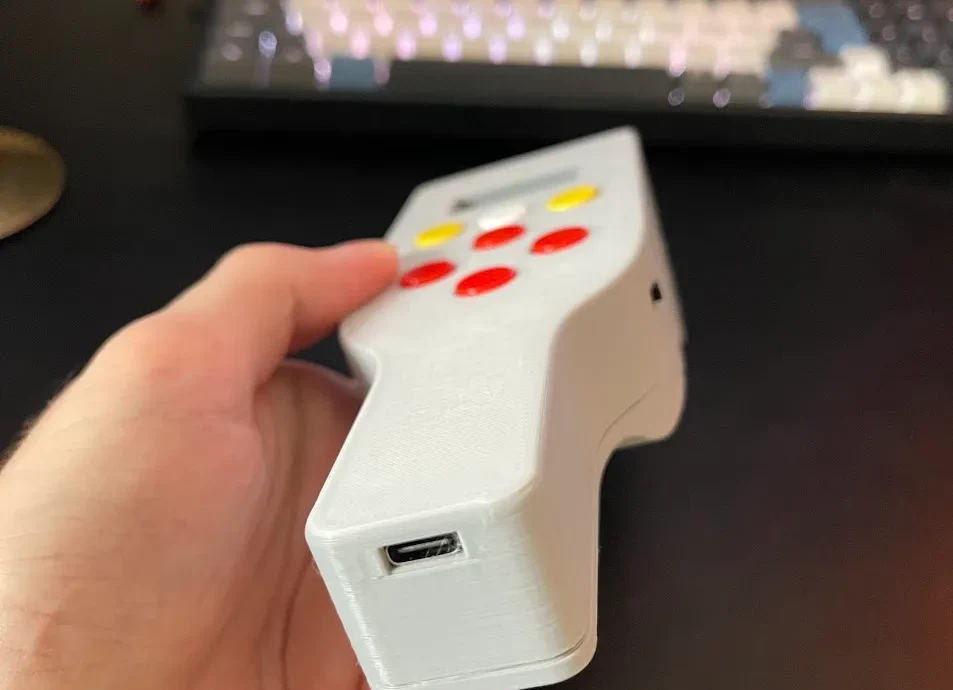

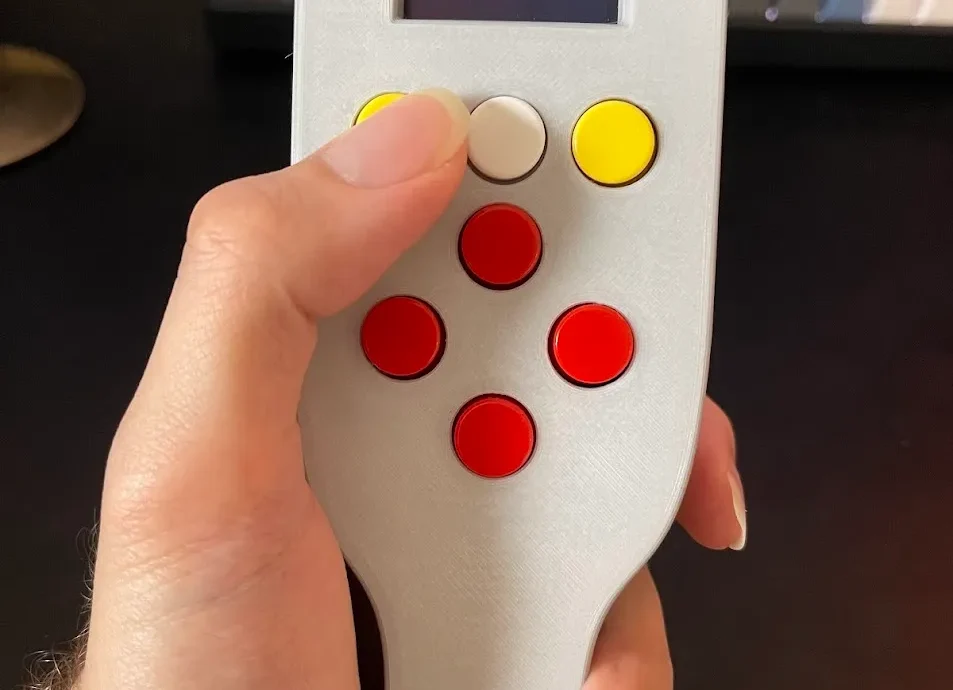

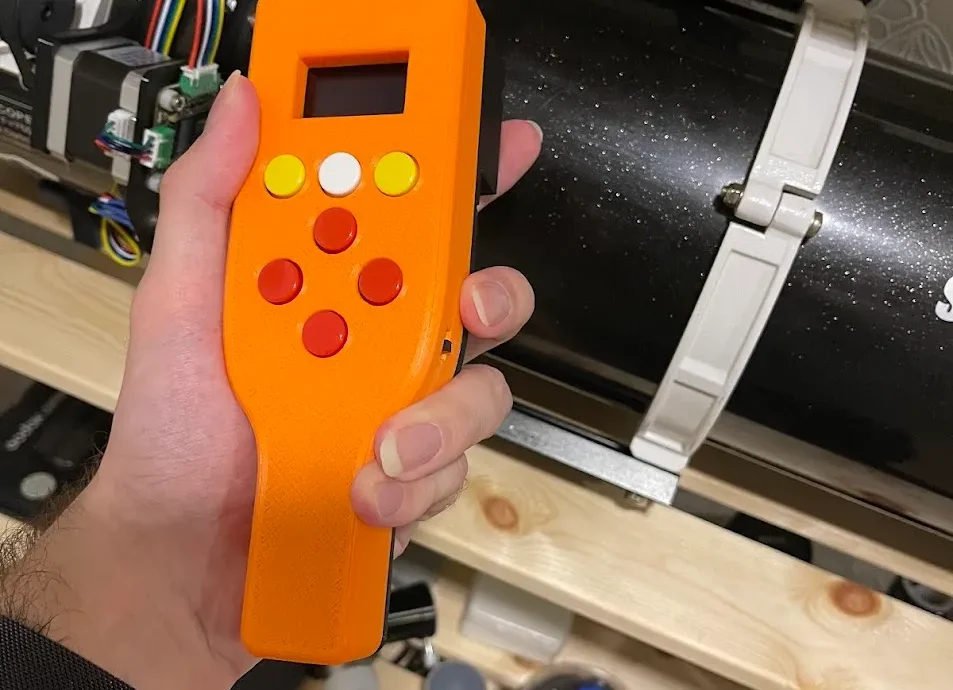

Это огромный корпус SHC (Smart Hand Controller), который можно собрать с помощью всего лишь 3D-принтера и паяльника, без необходимости использования специальных плат. Две версии: внутреннее зарядное устройство LiPo + USB-C или внешнее NP-F. Я включил выступ для размещения кабелей Dupont, потому что не удосужился ничего припаять к ESP32.

Кейс предназначен для:

Плата ESP32-WROOM
Кнопки 12x12x7,3 мм.
Доска для прототипа 5х7 см.
1,3-дюймовый OLED-экран I2C
Болты M2, M2,5 и M3 из пластика с резьбой.
Сдвижной переключатель включения/выключения 90° (IC-206)
Липо-аккумулятор 3,7 В, 1000 мАч
TP4056 Зарядное устройство типа C

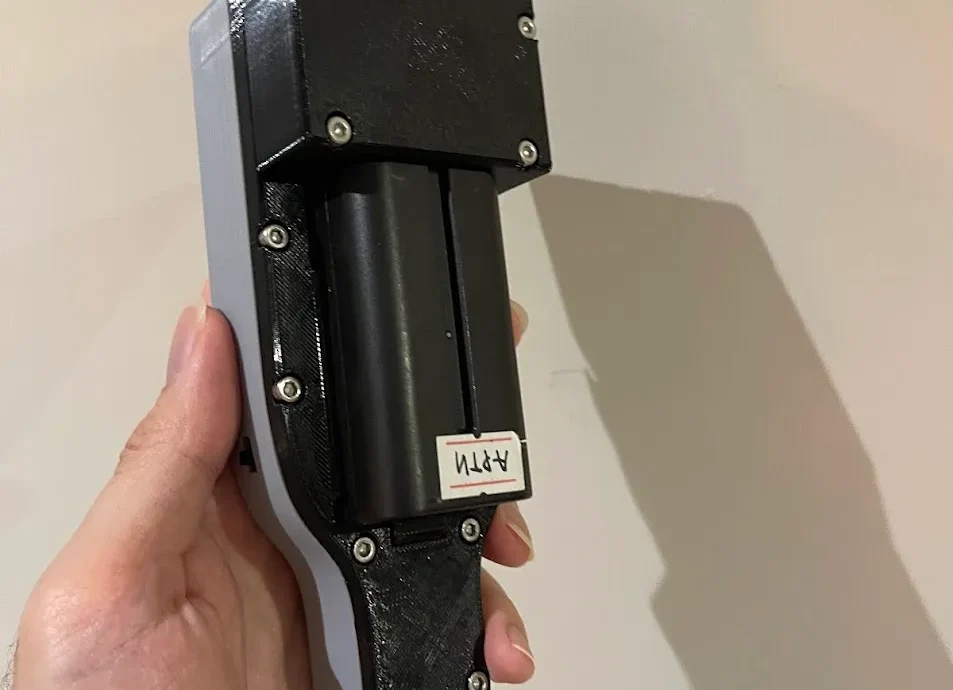

В качестве альтернативы вы можете использовать версию батареи NP-F этой конструкции. Он предназначен для штекеров типа «банан» диаметром 2 мм. Для его использования вам, очевидно, понадобится понижающая схема! Я использовал геометрию NP-F этой марки. Новая пластина также предназначена для вставок с резьбой М3. Версия NP-F заменяет зарядное устройство LiPo и USB на:

Любой стабилизатор напряжения 5В.
Любая батарея NP-F.
~2 мм штекеры типа «банан»

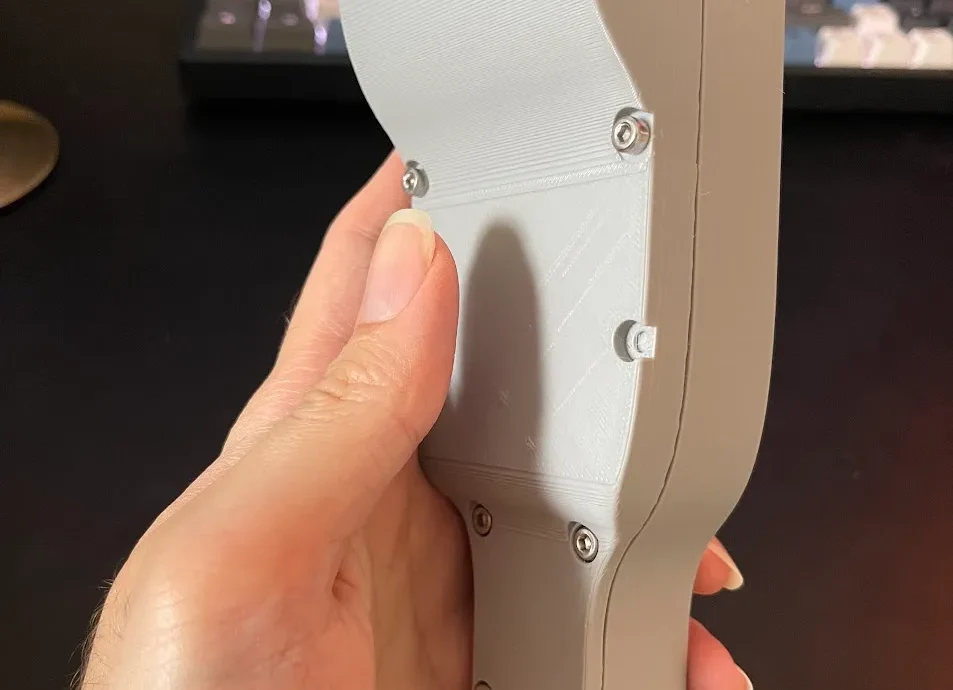

В настоящее время корпус уродливо скреплен болтами, когда-нибудь я переделаю его с нуля.

Я включил проект fusion 360, не стесняйтесь вносить изменения в соответствии с вашими потребностями и делиться с сообществом. Однако поток функций ниже моих стандартов, там много неограниченных объектов, извините за это.

Сборка

Припаяйте переключатели точно в том месте, как на фотографиях. Они симметричны, но помните о вращении. Вы также можете обратиться к рисованному макету ниже, корпус предназначен именно для этого положения отверстий. Вы можете подключить его как хотите.

Включите его от USB, проверьте, затем подключите аккумулятор и зарядное устройство и проверьте, действительно ли он включается по VIN — у некоторых плат с этим возникают проблемы.

Моя сборка также требует, чтобы вы перевернули экран в коде SHC. Вы можете найти его в официальном репозитории или использовать мою вилку, в которой есть такая настройка.

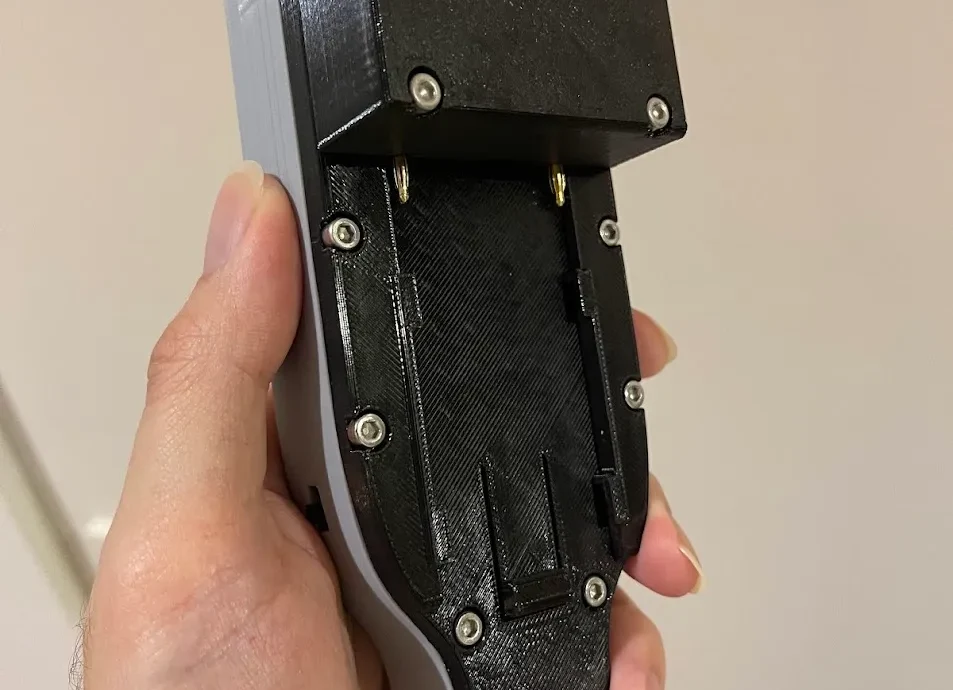

Штыри-бананы для версии NP-F выглядят примерно так:

Более старые части этой конструкции подразумевают, что вы нарезаете резьбу M3, M2,5 и M2 вручную. В этой конструкции буквально нет места для резьбовых вставок, они не влезут, даже если сверлить. Придется переделывать с нуля, со временем сделаю. А пока наберитесь терпения при постукивании. К счастью, если вам удастся испортить менее 50% потоков, это сработает.
