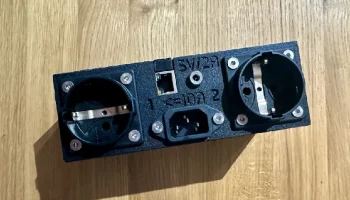

Переключаемая 2-портовая розетка Ethernet........

Проводная переключаемая 2-портовая розетка Ethernet с полным локальным управлением через веб-браузер или через умный дом с использованием подготовленных URL-адресов.

Он использует плату ESP32 WT32-ETH01, которая позволяет использовать контроллеры ESP32, подключенные к проводному Ethernet вместо Wi-Fi.

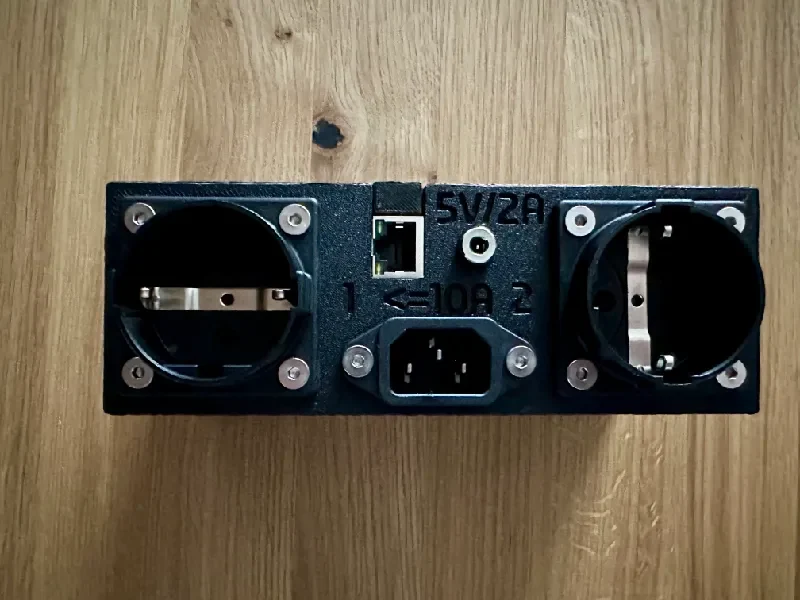

Вы можете переключать обе выходные розетки отдельно.

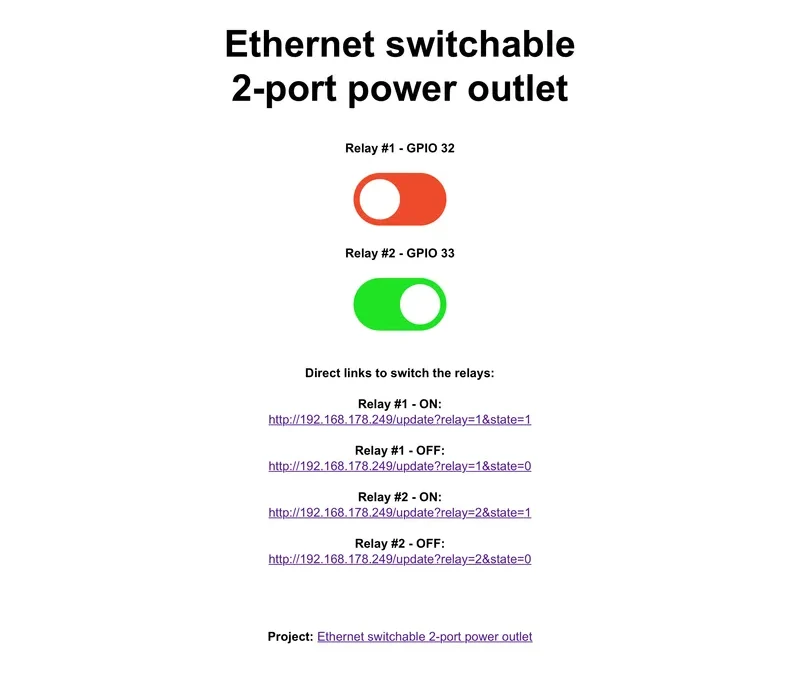

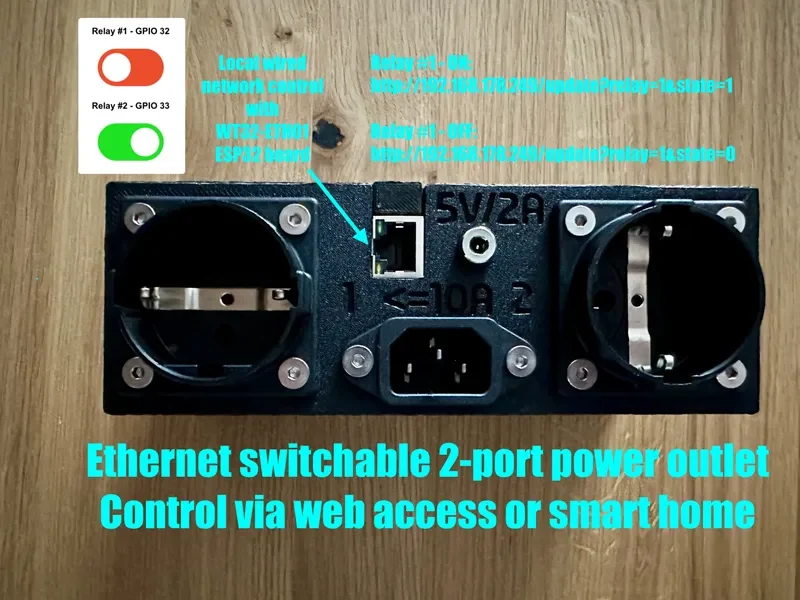

Вы можете управлять торговыми точками через веб-портал или по указанным в списке ссылкам, чтобы добавить их в свой умный дом:

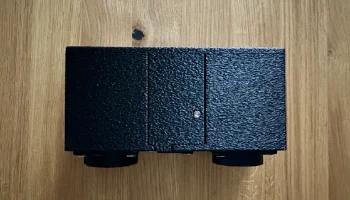

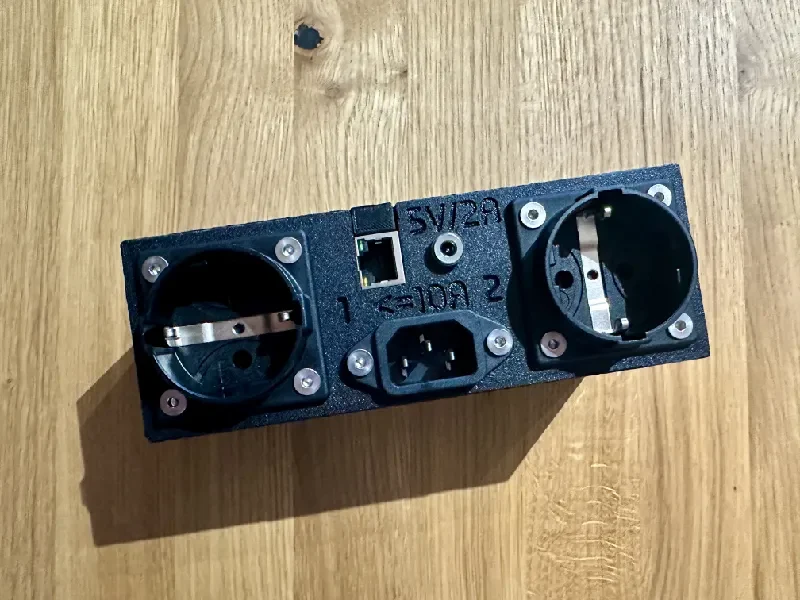

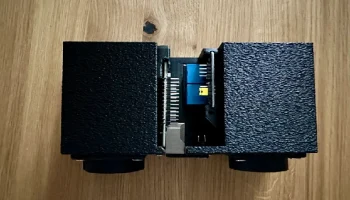

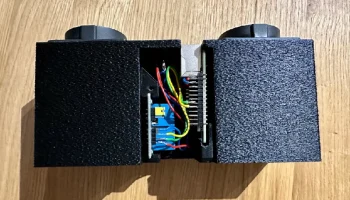

Компоненты правильно помещаются в корпус, как показано на рисунке, а часть низкого напряжения 5 В максимально четко отделена от части сетевого напряжения:

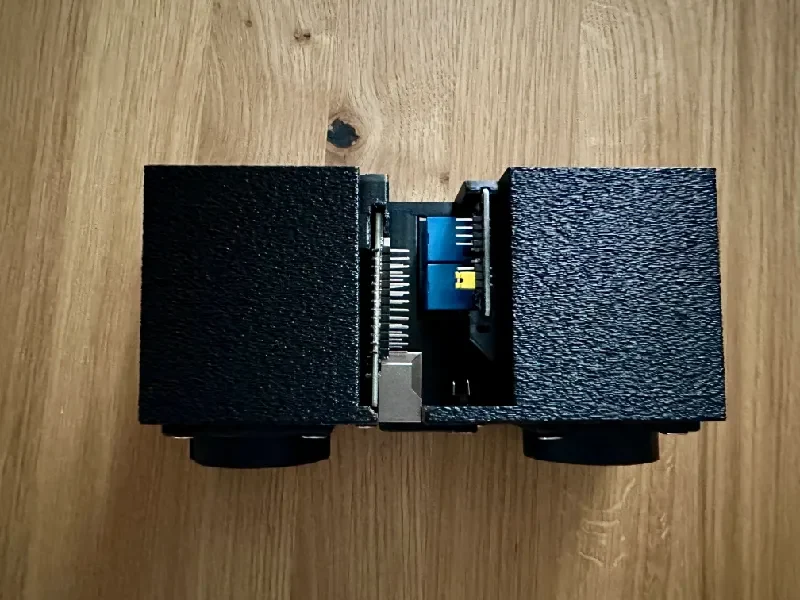

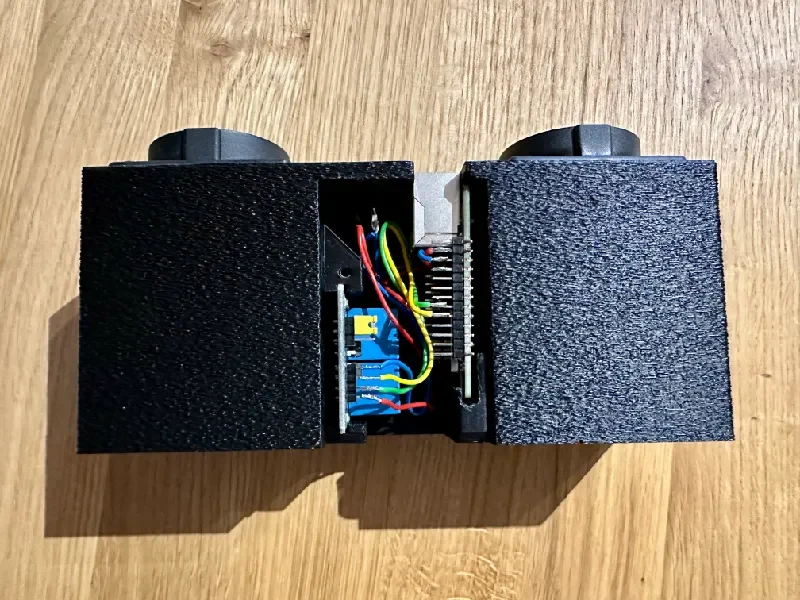

Фотографии первого прототипа, где кому-то пришлось вынимать сверло, чтобы установить ESP32. ;-)

Загрузка кода:
Загрузите код из моего репозитория GitHub и загрузите его на доску.
Для прошивки этих специальных плат ESP32 требуется адаптер UART-TTL-USB, который также указан в списке запчастей. Как вы уже могли заметить, на самой плате нет порта USB. Как подключить адаптер, а также как в целом загрузить в него код, хорошо объяснено в этом видео: Пошаговая загрузка кода в WT32 ETH01 из Arduino IDE, поэтому здесь больше не объясняется.
Выбрал плату «WT32-ETH01» из установленной Arduino IDE:
Вам нужно будет вручную добавить дополнительные библиотеки в установленную Arduino IDE. Вы найдете их со ссылками для скачивания в верхней части кода.
Постарайтесь протестировать и доработать программную часть, прежде чем припаивать плату к корпусной части, ведь после этого подключить USB-адаптер будет сложнее...
Используемые настройки IP-адреса задаются в коде статическими для обеспечения максимальной стабильности. Вам нужно будет настроить их в коде вручную, а также 4 ссылки, показанные на странице веб-портала.

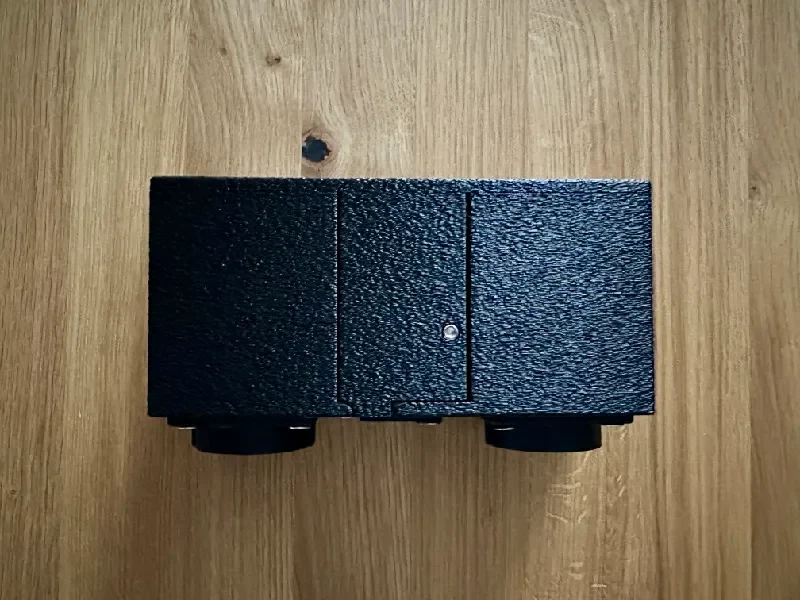

Часть корпуса, находящаяся под сетевым напряжением, максимально изолирована. Вам не нужно открывать большую крышку, чтобы загрузить новый код. Поэтому вам просто нужно открыть только часть крышки 5 В!

Необходимые детали:
1x USB-адаптер UART-TTL с CH340G
1x WT32-ETH01
1x 2-канальный релейный модуль 5 В
1x разъем 2-контактный с разъемом 5,5 дюйма
3x Wago 221-413 — 3 зажима для проводов
1 блок питания 5 В/2 А с разъемом 5,5 дюйма
2x розетки 230В/10А
1 розетка переменного тока 250 В, 10 А IEC320 C14 для монтажа на панели
10 винтов с потайной головкой M4x12
10 гаек M4
6 винтов M3x10
Некоторые провода для использования сетевого напряжения 230 В.
Несколько проводов для использования напряжения 5 В.
ПРИМЕЧАНИЕ. Для работы с электронными компонентами необходимы соответствующие инструменты.

Очевидное, но очень важное замечание:
‼ Важное примечание по использованию сетевого напряжения в этой модели: ‼

Подключение части сетевого напряжения здесь намеренно не объясняется.
Если у вас нет юридической квалификации и, следовательно, вам не разрешено работать с сетевым напряжением, вам не следует создавать этот проект или лучше найти кого-то, кто сделает это за вас с юридической сертификацией. Не пытайтесь выполнить это самостоятельно, чтобы избежать возможного смертельного удара электрическим током!

ВСЕГДА отключайте сетевой кабель перед работой с моделью, открывайте крышку или загружайте новый код в ESP32. Серьезно!

Вы используете этот проект на свой страх и риск.

Вас предупредили ‼

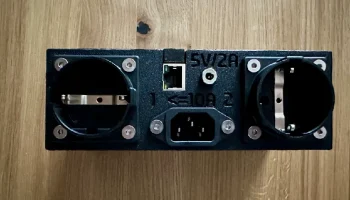

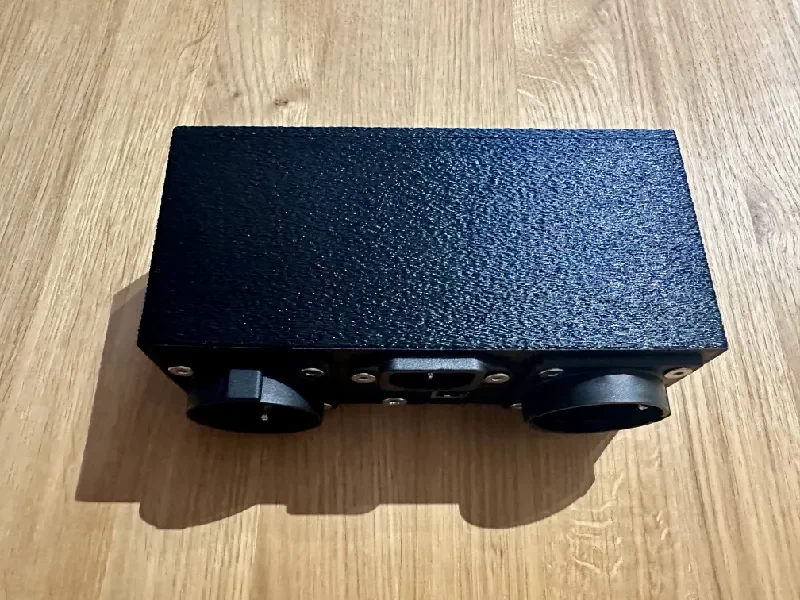

Все металлические винты и детали, показанные снаружи корпуса, не имеют прямого соединения с внутренней частью корпуса, чтобы гарантировать, что они не смогут коснуться каких-либо высоковольтных кабелей, как показано здесь:

Прежде чем прикреплять детали к основанию, вам нужно будет вставить 10 гаек M4. Это может быть немного сложно, но по соображениям безопасности абсолютно необходимо гарантировать, что, если каким-то образом кабель потеряется внутри, никакая металлическая часть снаружи не сможет с ним коснуться. Вставьте гайки в каждое желаемое место сбоку и потяните на место с помощью более длинного винта ~M4x20. После того, как деталь вставлена, вы уже не сможете дотянуться до гаек...

Инструкции по подключению:
Для подключения этого устройства потребуется необходимость пайки.
В следующей таблице вы увидите проводку для части 5 В:
Бочковой домкрат: Реле: ESP32:
5 В В пост. тока 5 В
Земля Земля Земля
IN1 GPIO 32
IN2 GPIO 33

Инструкции по печати:
профиль скорости 0,25

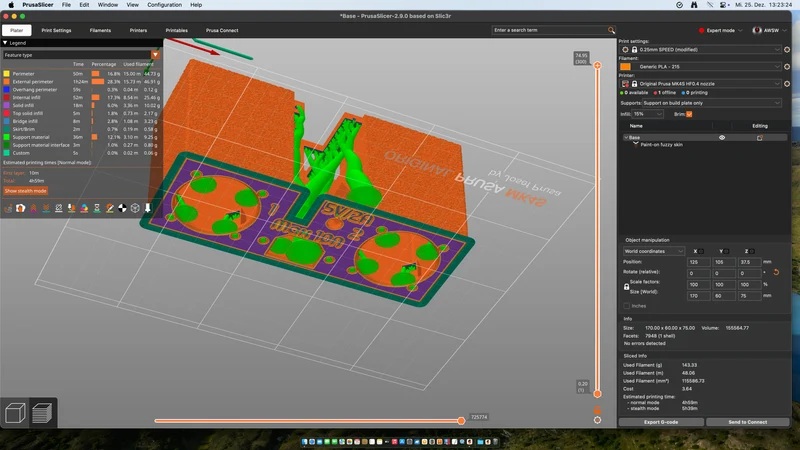

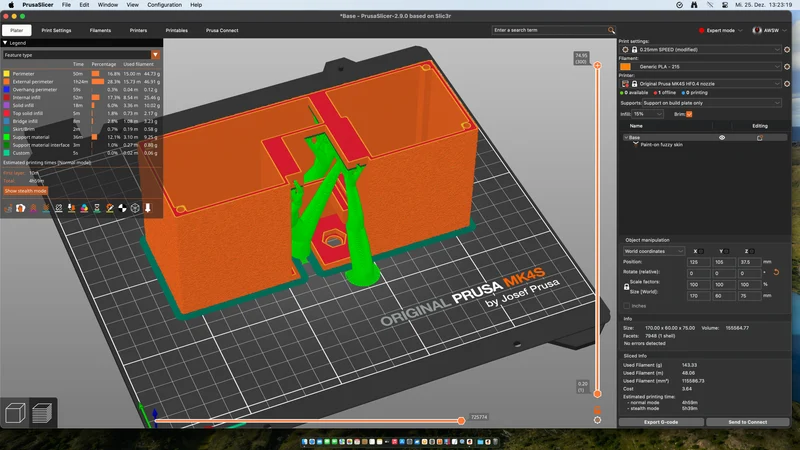

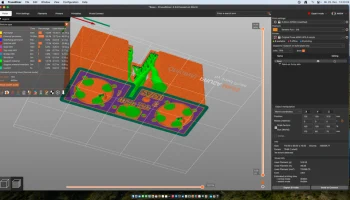

Органические опоры печатной платформы, необходимые для деталей, как показано на рисунке.
