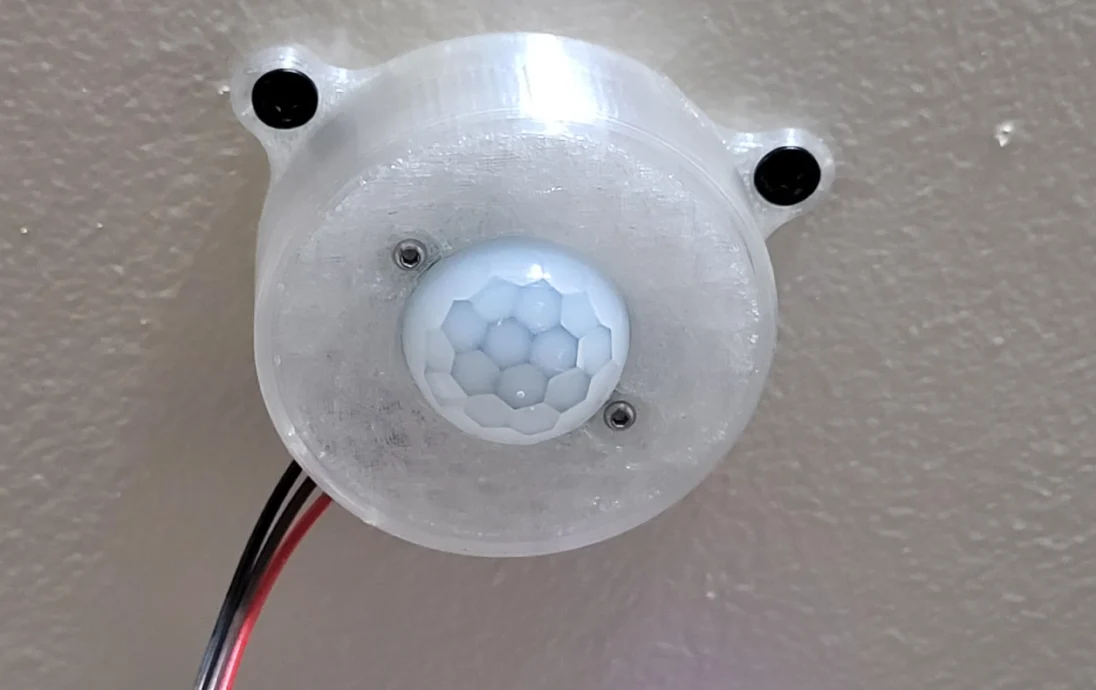

Автономный корпус модуля датчика PIR........

Для крепления используются M2x16 мм, гайки и винты №6. Вам придется согнуть или отпаять контакты модуля PIR и обрезать выводы, торчащие из конденсаторов.

https://a.co/d/08zkapwA

В начале этого года я пошел с zigbee поставить датчики движения по всей квартире. Они красивые, удобные и относительно быстрые. Я заключил выгодную сделку с координатором, и PIR-датчики за 10 долларов работают отлич��о. Я увлекся электроникой и начал экспериментировать с ESP32 и датчиками движения. Моя первоначальная идея заключалась в том, чтобы сделать несколько светильников с датчиками движения с помощью МОП-транзисторов, но мне пришла в голову идея подключить PIR-датчик к ESP32 и подключить его к HA через MQTT, это несложно.

Если вы ищете бюджетное и быстродействующее решение с датчиком PIR, углубитесь в электронику и выясните, как подключить модуль датчика PIR к ESP32. они быстрее, чем zigbee, и стоят до 5 долларов за датчик, а также вы можете добавлять кнопки и т. д. Я могу дать вам быстро и грязно:

Спецификация:

ЭСП32
Модуль датчика PIR
Резистор 10 кОм

в зависимости от того, насколько вы уже знаете/умеете:

Мини-макеты (я прямо прикрепил их к стенам, практическое обучение и, оглядываясь назад, мне следовало прикрепить их к чему-нибудь и прикрепить это к стене, ну да ладно. домовладелец уже возненавидит меня)
Провода dupont между мужчинами и женщинами

или если вам удобно паять/обжимать:

3-жильный ленточный кабель
Обжимает Дюпон, припаивает (или как вы будете подключаться к ESP32)
Блок питания 5-12 В

(Я просматриваю это руководство с помощью домашнего помощника, но вы можете сами понять, как подключить Tasmota к любой экосистеме, которую вы используете)
Вам нужен брокер MQTT, установленный и настроенный на вашем Home Assistant.

Вы можете подать питание на PIR-датчики максимальным напряжением, которое они могут выдержать, но вам придется заземлить ESP32 на этот блок питания. не сходите с ума от этой информации, я нуб. прежде чем делать что-то безумное, проведите собственное исследование.

Процесс настройки выглядит следующим образом:

Прошейте ESP32 с помощью Tasmota и выполните первоначальную настройку.
Подключите резистор 10 кОм к gpio13 и GND, чтобы снизить напряжение, когда сигнал не активен.
Подключите датчик VCC и GND к ESP32 5 В и GND соответственно.
Переключить режим датчика в режим повтора (2 контакта ближе к центру, сбоку)
Подключите датчик TTL к gpio13
Настройте Tasmota в разделе «Модули» для использования gpio13 в качестве коммутатора.
Перейти к консоли: введите
so114 1 Это отключает связь переключателей с реле в Tasmota (по умолчанию Tasmota включает реле1 на основе переключателя1 и т. д.)
switchmode1 15 Это означает, что переключатель1 вз��имодействует только через MQTT (также изучите другие варианты)
Настройте MQTT в Tasmota для подключения к HA и настройте имя ESP32, на котором работает Tasmota, в разделе «Другие параметры».
Перезапустите Tasmota вручную, если ваш датчик не отображается, и обновите интеграцию высокой доступности.
Настройте переключатель как датчик движения
Установите потенциометры синхронизации и чувствительности по своему вкусу.

Вот руководство, которому я следовал: https://www.youtube.com/watch?v=_OUg7yUehVc
