Больше круглых контейнеров с завинчивающимися крышками...

Это коллекция контейнеров с завинчивающейся крышкой для хранения… ну, всего, что вы захотите!

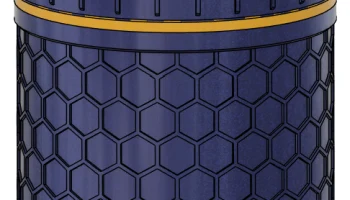

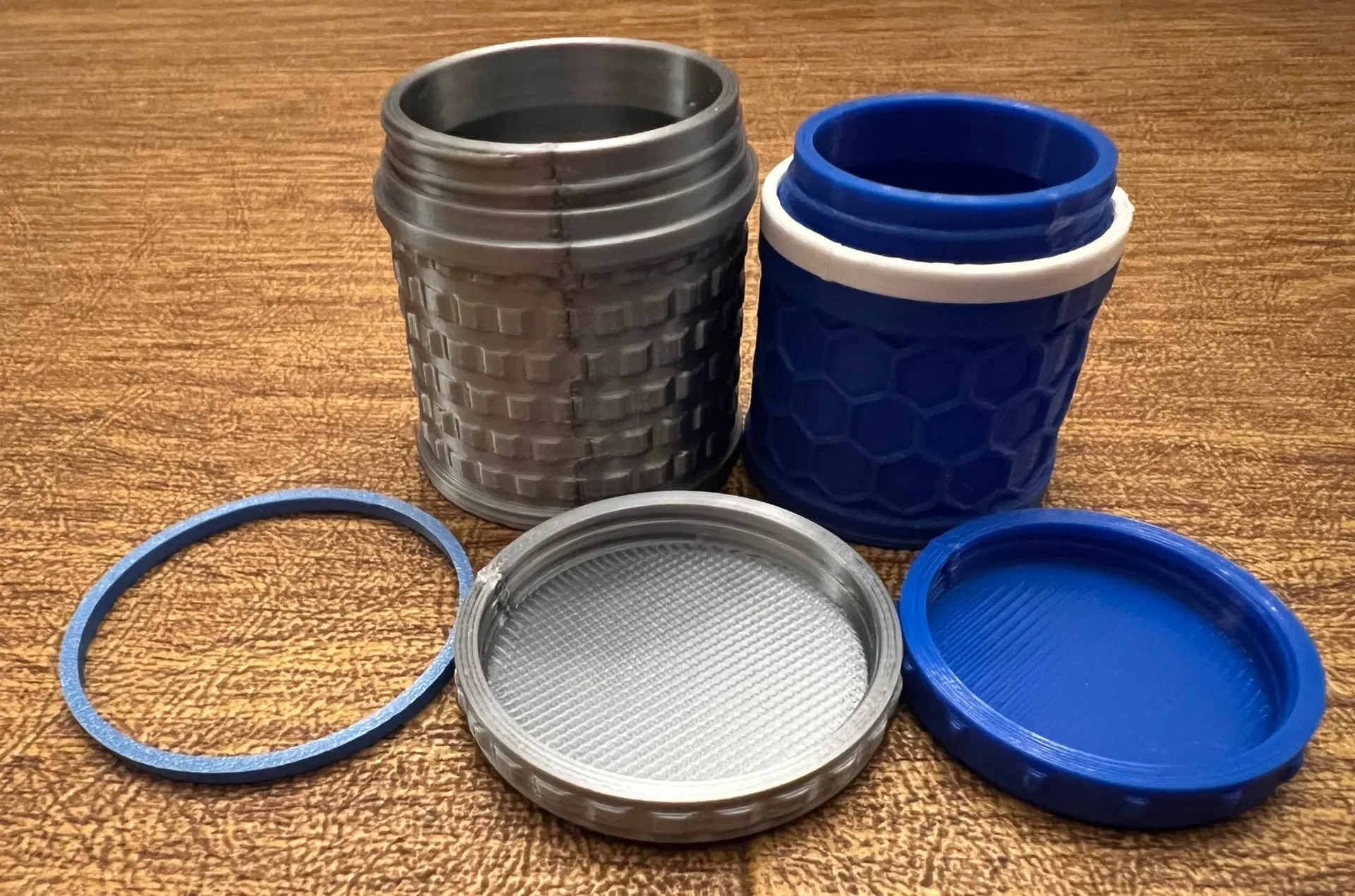

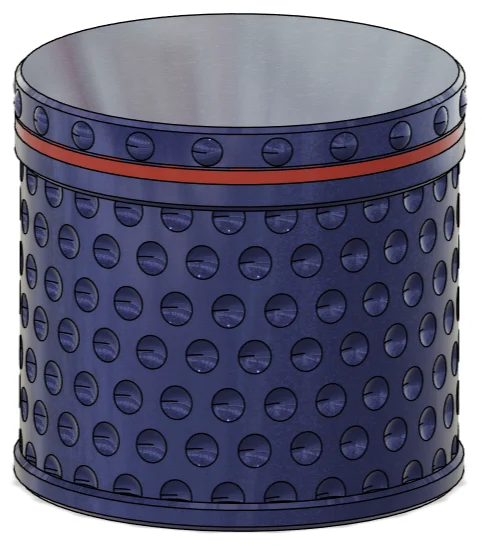

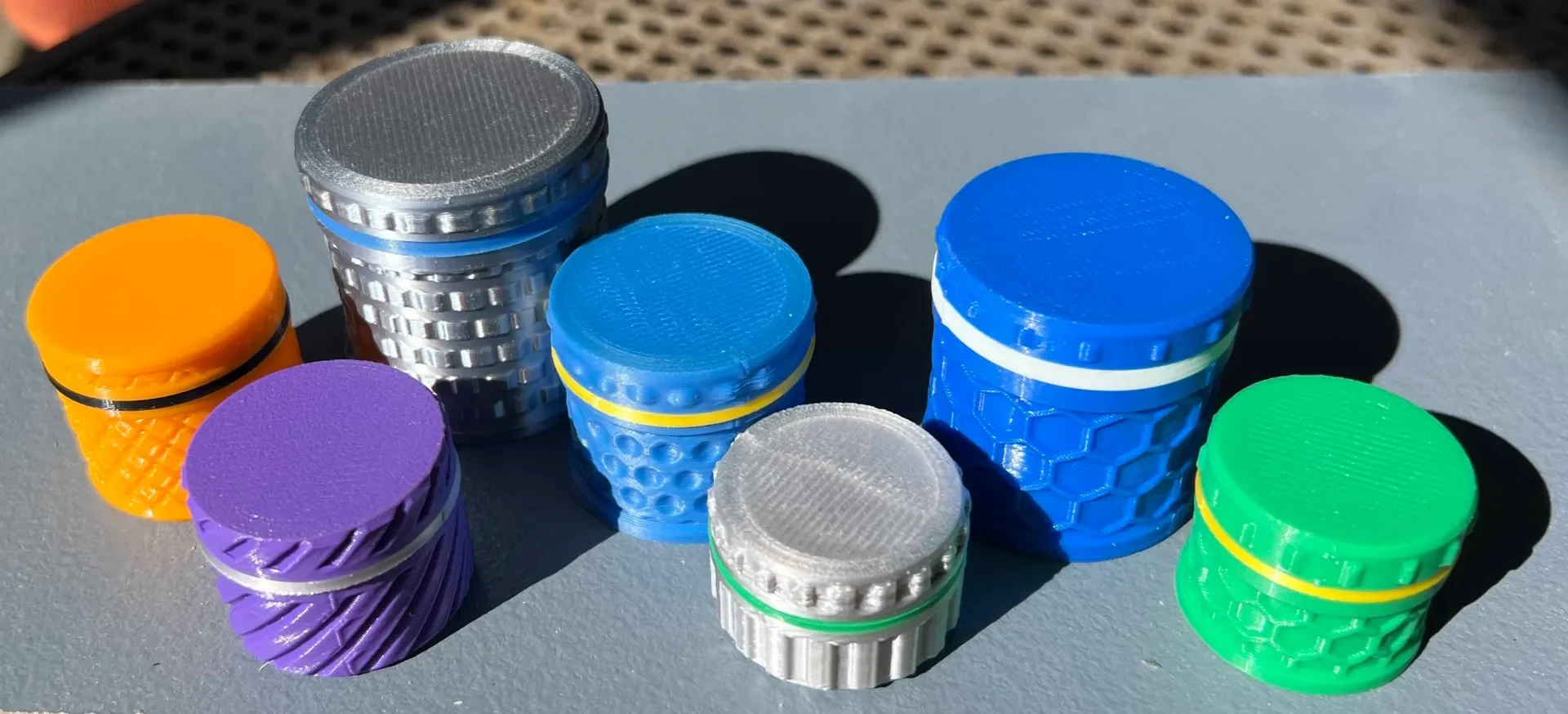

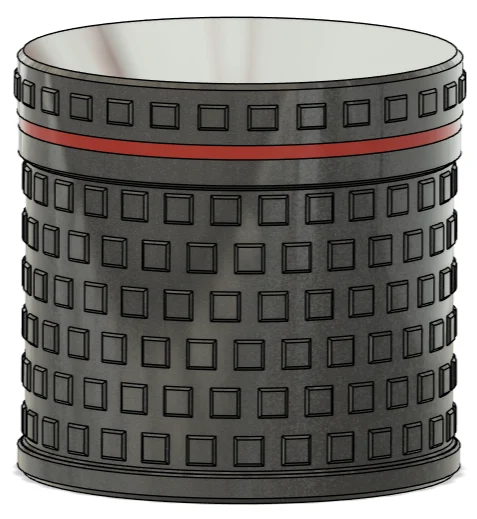

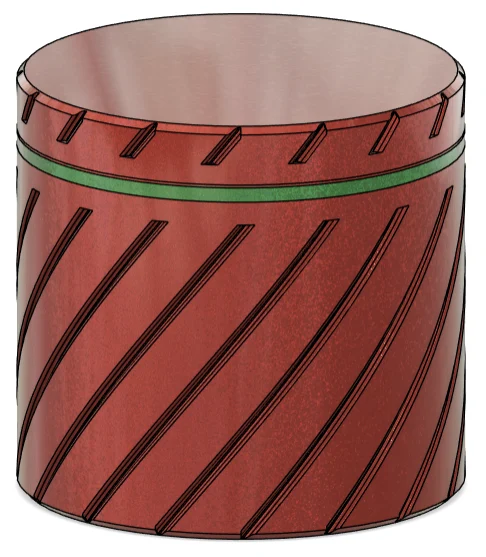

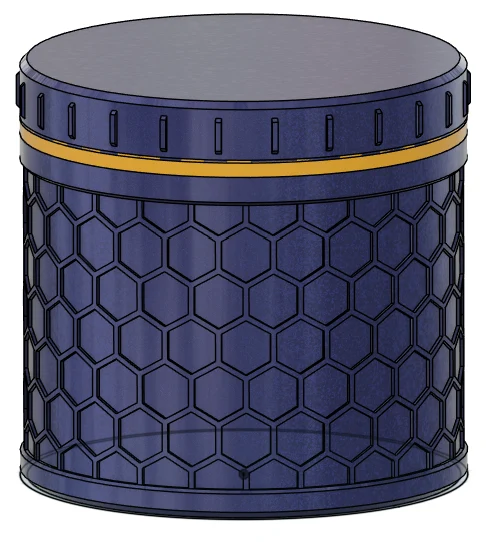

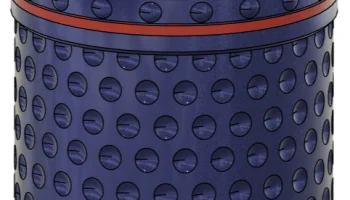

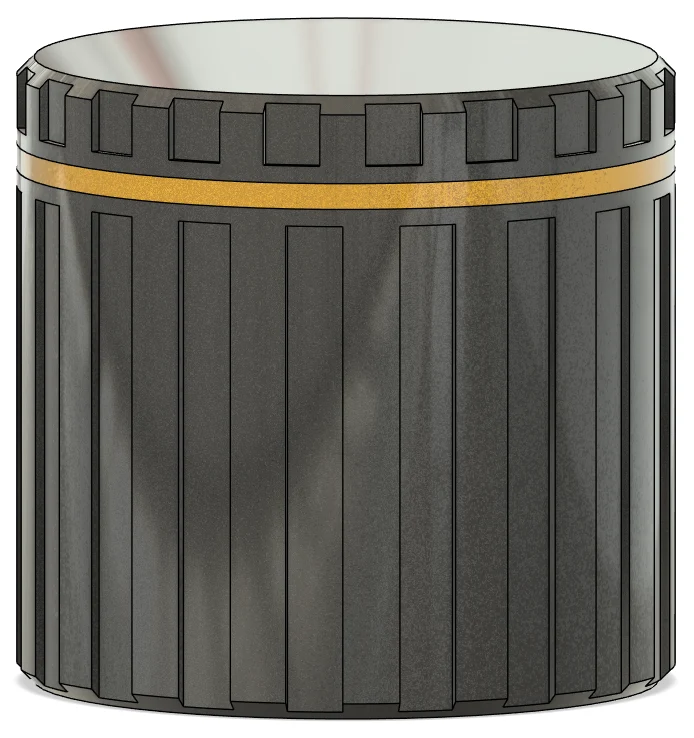

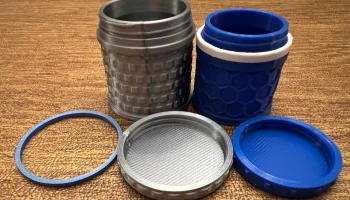

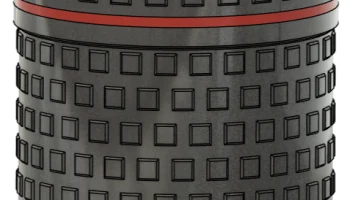

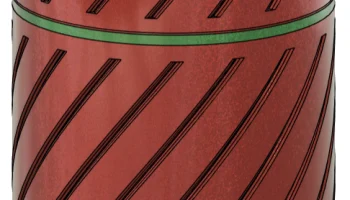

В настоящее время существует 6 различных стилей, каждый в 3 разных размерах (если вам нужны другие размеры, см. раздел «Настройка» ниже). Каждый контейнер имеет отдельно напечатанное цветное кольцо, которое позволяет маркировать каждый контейнер цветом. Если вам не нужно цветное кольцо, используйте файлы-контейнеры с именем *_Container_NoCR.stl.

Входящие в комплект размеры: внешний диаметр может незначительно отличаться в зависимости от типа используемого контейнера. Крышки могут быть немного больше в диаметре за счет выступов (для захвата). Учитывая эти утверждения, ниже приведены приблизительные размеры включенных файлов STL.

25 мм х 25 мм:

Внешний диаметр ~32 мм, внутренний диаметр 25 мм.
Внешняя высота 27,4 мм, внутренняя высота 25 мм.
Диаметр горла 21 мм
Высота крышки 7 мм

34 мм х 40 мм:

Внешний диаметр ~ 42 мм, внутренний диаметр 34 мм.
Внешняя высота 42,4 мм, внутренняя высота 40 мм.
Диаметр горла 30 мм
Высота крышки 7 мм

70 мм х 70 мм:

Внешний диаметр ~78 мм, внутренний диаметр 70 мм.
Внешняя высота 72,4 мм, внутренняя высота 70 мм.
Диаметр горла 66 мм
Высота крышки 10 мм

Настройка: я включил параметризованные файлы Fusion360, чтобы вы могли создать именно тот размер, который вам нужен. Параметры, использованные для создания включенных файлов STL, также можно найти в файле Parameters.zip на случай, если вы захотите их настроить.

Примечание. Чтобы было легче значительно увеличить дизайн (например, 150 мм), я нарисовал узоры, выходящие за рамки размеров, которые, как я ожидаю, кому-то понадобятся. Поскольку большая часть шаблона выходит за пределы модели, при изменении размеров контейнера могут возникнуть ошибки. Это ожидаемо и не должно быть проблемой. Просто игнорируйте ошибки.

Зазор резьбы: если резьба слишком тугая (или слишком слабая), вам может потребоваться отрегулировать параметр ThreadClearance в файле Fusion360, чтобы обеспечить лучшее прилегание. Я обнаружил разные требования для разных нитей. Если будете делать регулировку, то вам останется только перепечатать крышку! Параметр зазора не влияет на базовые контейнеры или цветные кольца.

Я напечатал их с соплом 0,6 мм и высотой слоя 0,28 мм.

Оставьте комментарий и дайте мне знать, какие стили и размеры вам нравятся больше всего!
