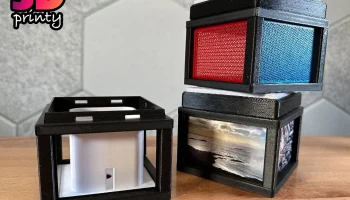

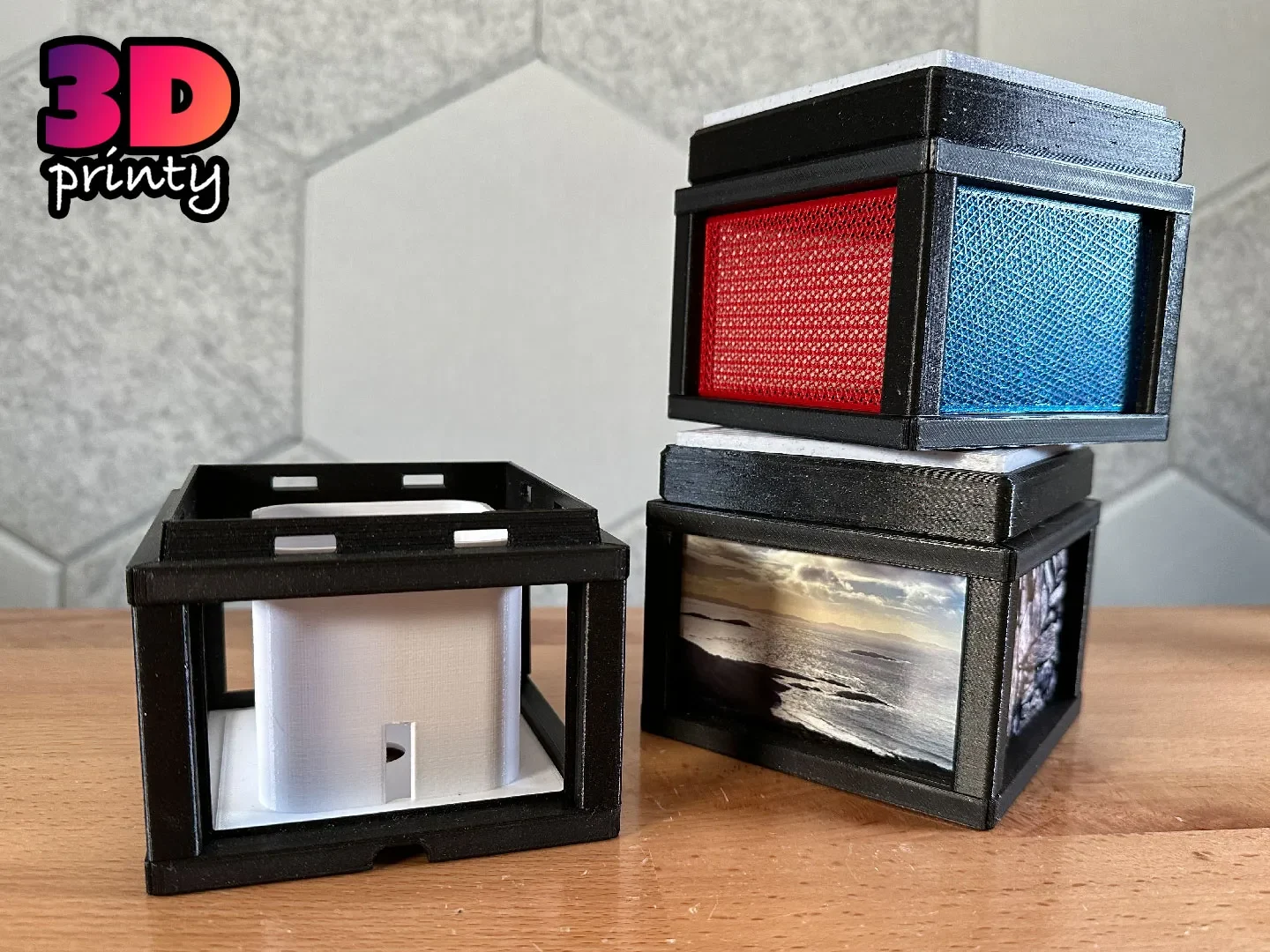

Фотобокс с поворотным замком - литофановые детали...

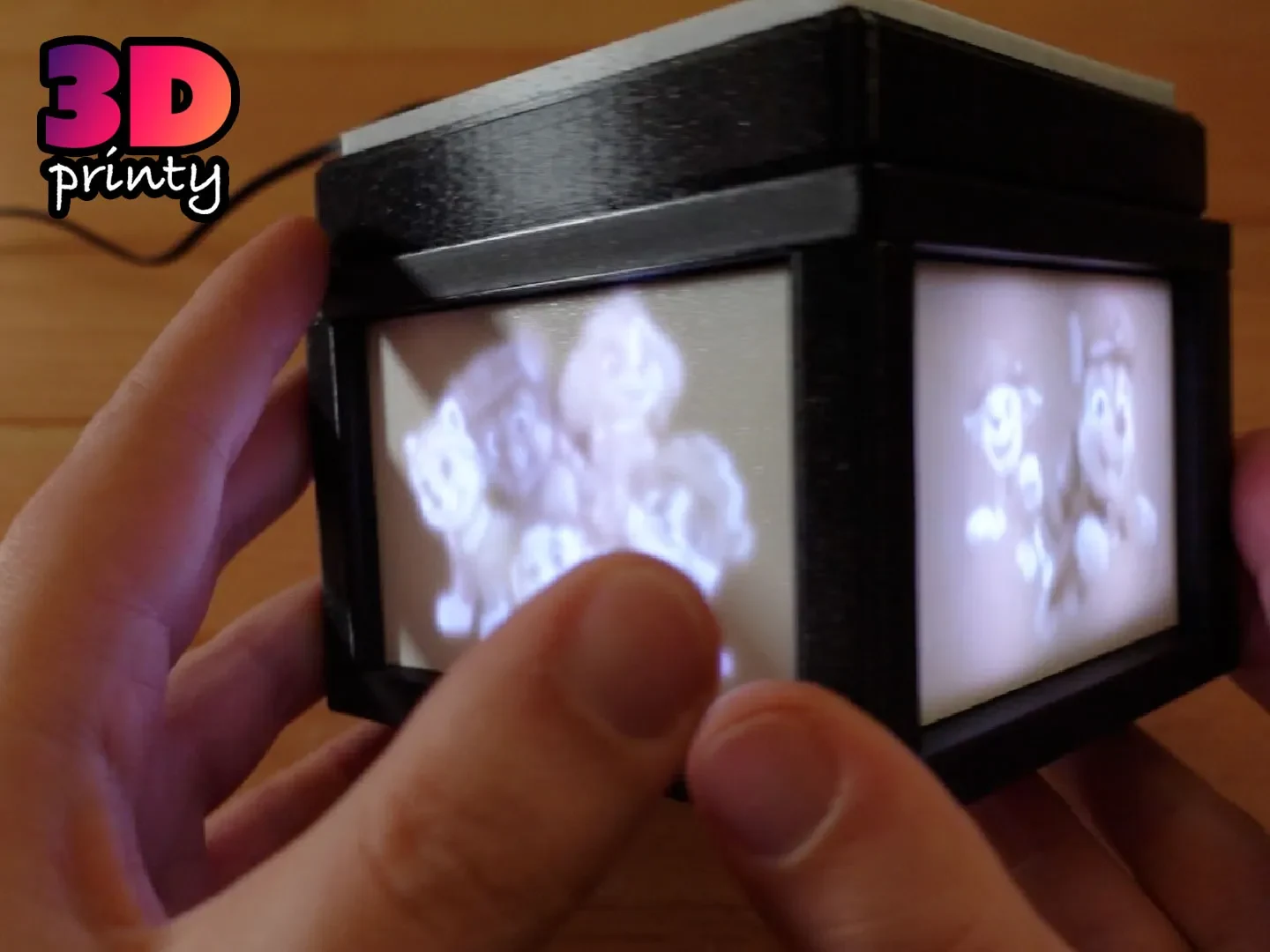

Превращает фотобокс с поворотным замком в литофановый дисплей.
Загрузите базовую модель здесь
https://youtu.be/QvqppWoIySs
https://youtu.be/_XHqyp83soY
Печать
Все детали можно печатать без подставок.
Напечатайте базовые зажимы с двумя периметрами и нулевым заполнением, чтобы они могли легко сгибаться.
Напечатайте пружину с достаточным периметром, чтобы рычаг пружины был полностью твердым.
Добавьте поля, чтобы они не скручивались. Все детали должны быть напечатаны ровно, чтобы они правильно подходили.
Избегайте шелковых или матовых нитей на механических частях этой конструкции. Они имеют тенденцию быть более хрупкими, чем обычные нити.
Сборка
Базовую сборку смотрите в видео выше.

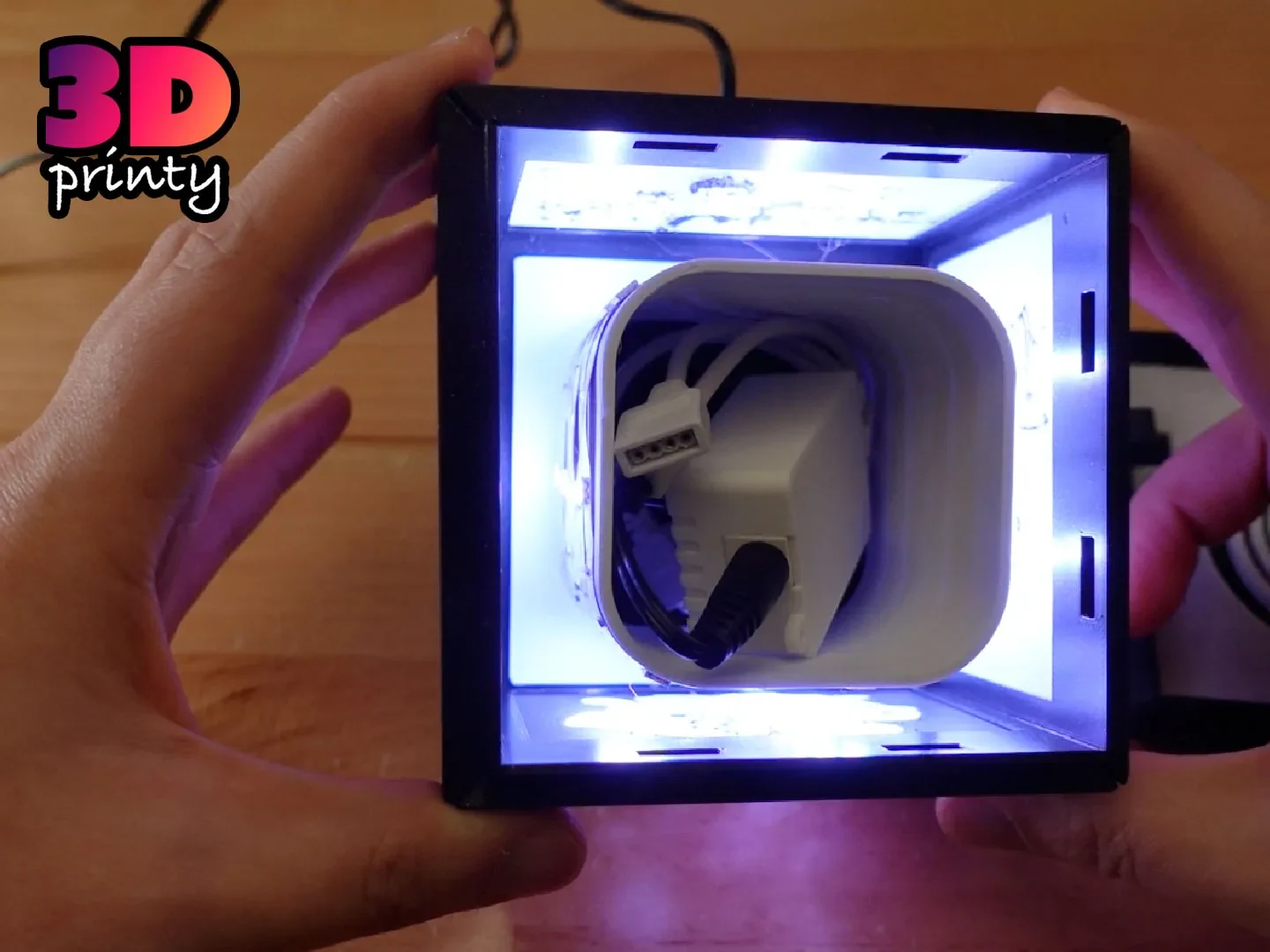

Оберните светодиодные ленты вокруг литофанового сердечника и пропустите шнур через отверстие в нижней части коробки.
Дополнительная сборка
Добавьте магниты 6х3 мм к топперу и крышке, чтобы механизм головоломки немного зафиксировался.
Прикрепите пружину к крышке коробки с помощью клея или болтов М3 диаметром 6-8 мм.
Размеры
Внутренний размер: 90 х 90 х 67 мм.
Фото: 87 х 55 мм.
Максимальная высота панелей HueForge (по краю отпечатка): 0,9 мм.
