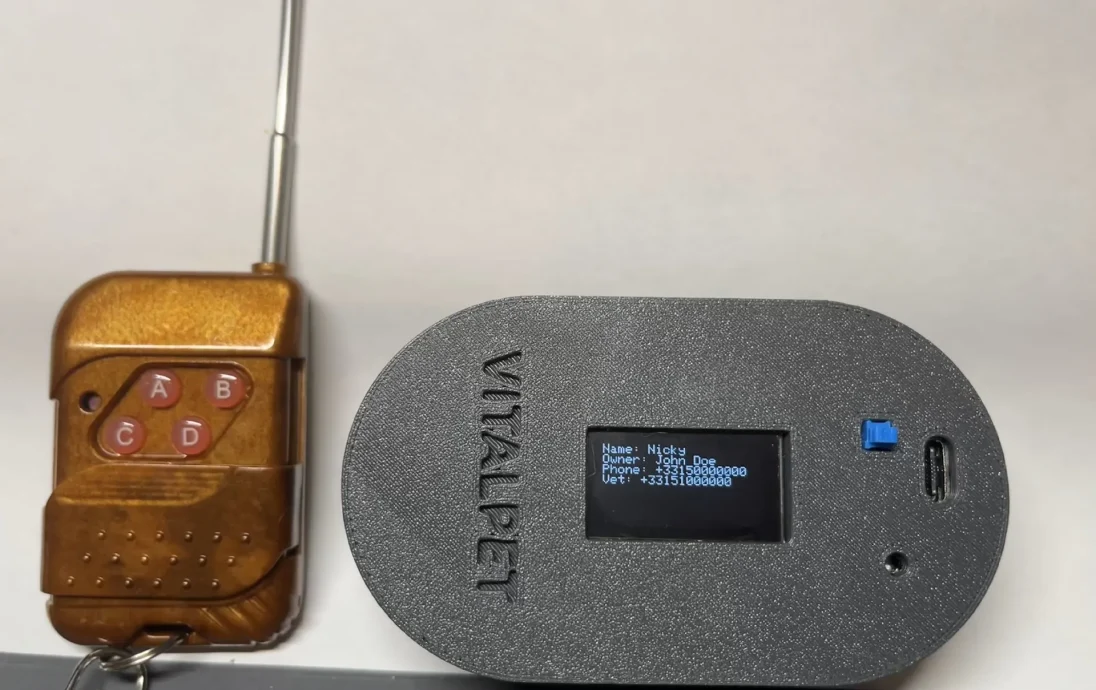

Ошейник для отзыва и дрессировки собак, в котором используется Arduino Nano и 3D-печать.

Внимание: требуются навыки пайки и электроники любительского уровня. Существует значительный риск ожогов, если вы не умеете пользоваться паяльником. Для несовершеннолетних необходим присмотр со стороны ответственного и компетентного взрослого.

Нить 3D-принтера:

Нить ASA prusa 750гр https://www.prusa3d.com/fr/produit/fillamentum-asa-white-aluminium-750g/

Электронные компоненты:

Arduino Nano ESP32 https://store.arduino.cc/en-pl/products/nano-esp32 или https://amzn.to/44NYKb8

Электронный провод: https://amzn.to/42sgzLw.

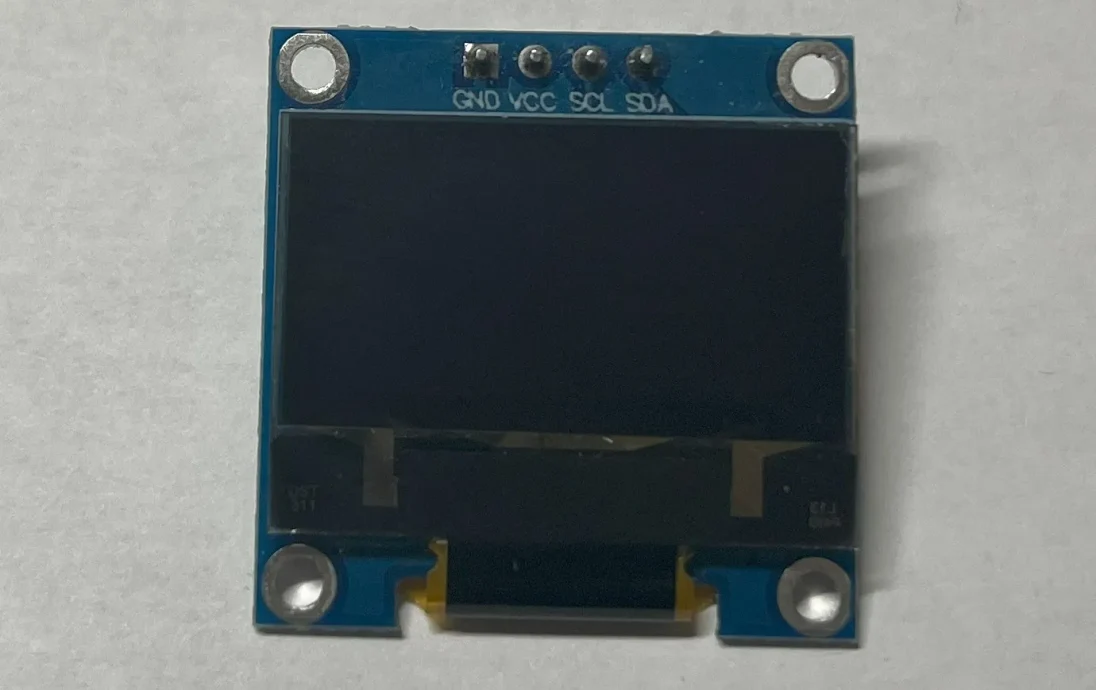

Экран OLED 0.93p IIC https://amzn.to/4jsGxEQ
Удаленный RF + модуль 433 МГц или 315 МГц: https://amzn.to/3YgSSDz или https://amzn.to/4lIYuk5
модуль Step Up CN6009 VIN 3,7 Вольта до VOUT 5 Вольт или 5,5 Вольта https://amzn.to/3YOM7ZH
модуль TP4056 USB-C (важно для печати модели) https://amzn.to/42XThNL
Переключатель ВКЛ/ВЫКЛ YW4-104 6-контактный 7 мм x 7 мм https://amzn.to/4cTvKRw
аккумулятор 3,7 В минимум 1000 мАч (у меня MakerFocus) https://amzn.to/3Ydh1uD
зуммер 5В 2контакта https://amzn.to/4iAx5xY
сопротивление 1 кОм https://amzn.to/3GpAtOy
транзистор NPN 2n2222 https://amzn.to/4jpZ04C

ошейник для собаки (вариант) https://amzn.to/3RzVIzB
Клей для АБС https://amzn.to/44Fqmzc

Обязательный аксессуар, если он у вас уже есть, покупать не нужно:

Паяльник Pine64 18w-88w https://amzn.to/3GlXrpN

паяльная проволока 0,8мм без Пломба https://amzn.to/3YMVKYQ

пайка ковров 500 С: https://amzn.to/3Gs7c5V

кусачки: https://amzn.to/3RCKudI или https://amzn.to/449PoXd

Комплект для чистой пайки: https://amzn.to/4joNG8R

Советы по печати деталей:

Нить ASA: ударопрочная, а также ABS и лучше противостоит нагреву модуля STEP UP.
0,2 мм 15% заполнение
сопло 0,40 мм
текстура кровати
температура По умолчанию нить Prusa ASA в prusaSlicer (260 C) Кровать (105-110 C)
Поддержка: Полная (важно для экрана и ошейника)

Открыть файл

Чтобы загрузить. ino на ваш Arduino nano esp32, вам нужно использовать программное обеспечение arduino IDE. Вот ссылка производителя на руководство.

https://support.arduino.cc/hc/en-us/articles/4733418441116-Upload-a-sketch-in-Arduino-IDE

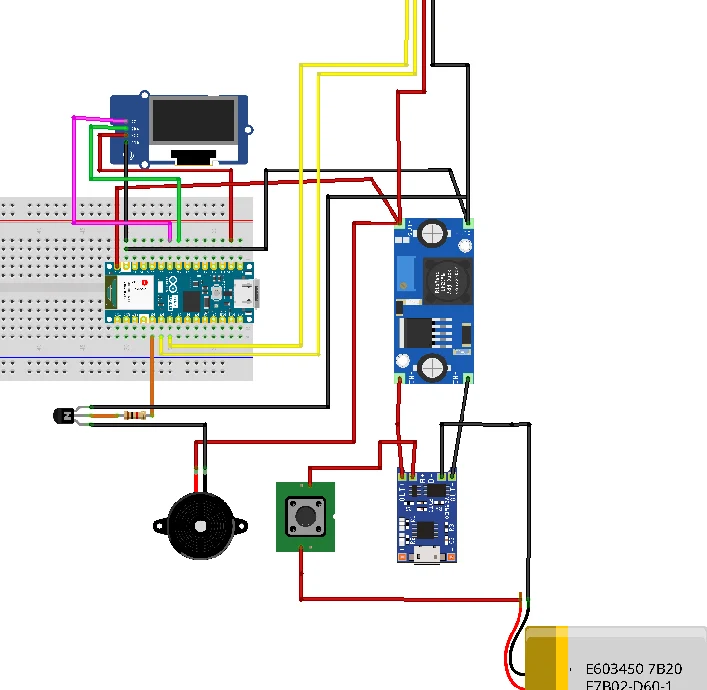

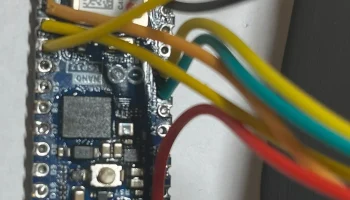

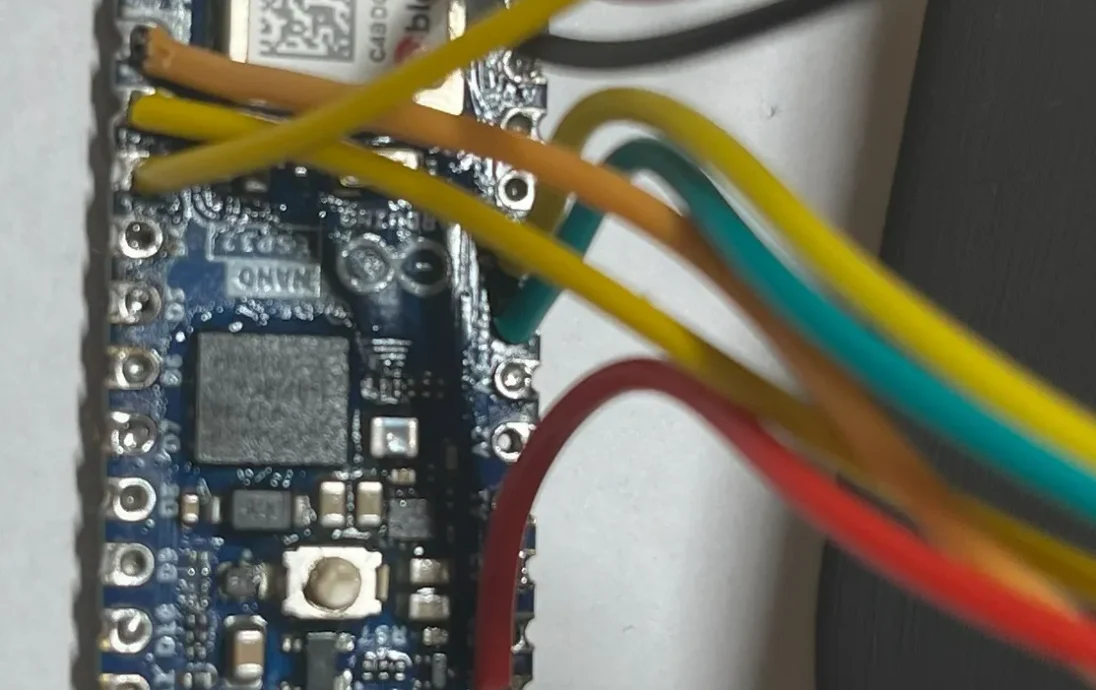

Загрузив ino-файл в Arduino Nano ESP32, вы можете припаять кабели, как показано на схеме ниже.

Внимание: НИКОГДА не прикасайтесь к аккумулятору паяльником. Существует риск серьезной травмы, даже взрыва и ожогов.

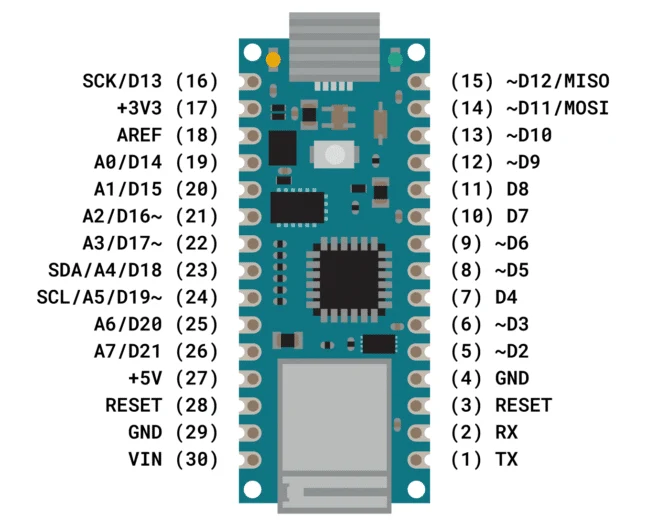

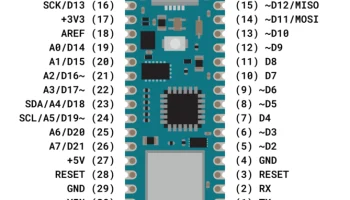

Вот описание контактов для соединения:

Экран OLED 0,96 ICC Arduino Nano Esp32
СКЛ А5
ПДД А4
ВКК 3,3 В 3,3 В контакт
Земля Земля
Удаленный RF + модуль 433 МГц или 315 МГц Arduino Nano Esp32
Д0 Д3
Зуммер 5В
Сопротивление 1 кОм D2

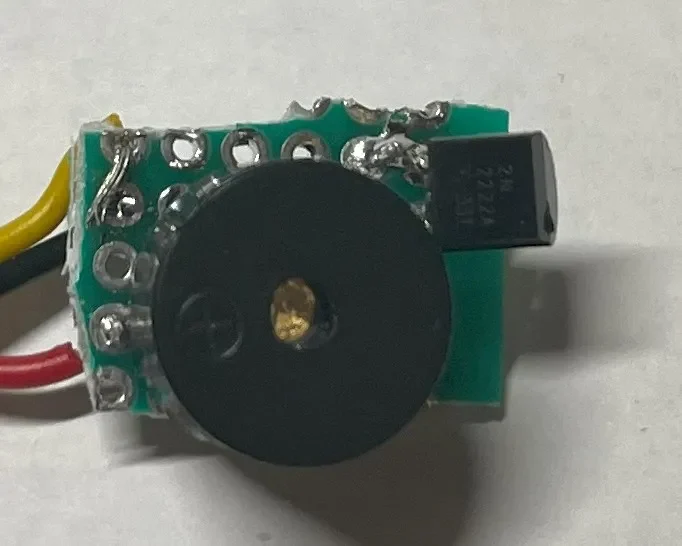

Внимание! Для транзистора NPN 2N2222:

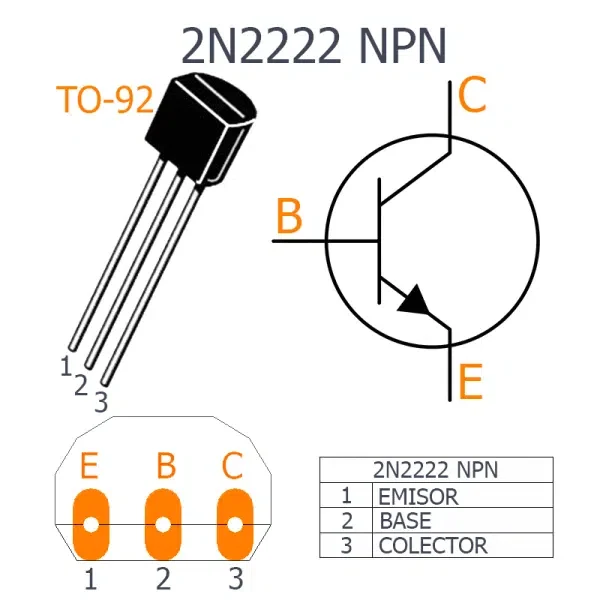

3 контакта: Эмисор — База — Коллектор

База: подключена к резистору, другой конец резистора будет подключен к контакту D2 Arduino.

Эмиссор: подключается кабелем к отрицательному полюсу модуля Step UP, поэтому его выход VOUT

Коллектор: подключается к отрицательному полюсу зуммера.

Внимание Шаг ВВЕРХ CN6009

проверьте мультиметром, что OUT ± дает 5 В, лучше 5,5 В МАКСИМУМ для модуля RF, зуммера и arduino nano esp32 (контакт VIN на arduino может принимать 5 В).

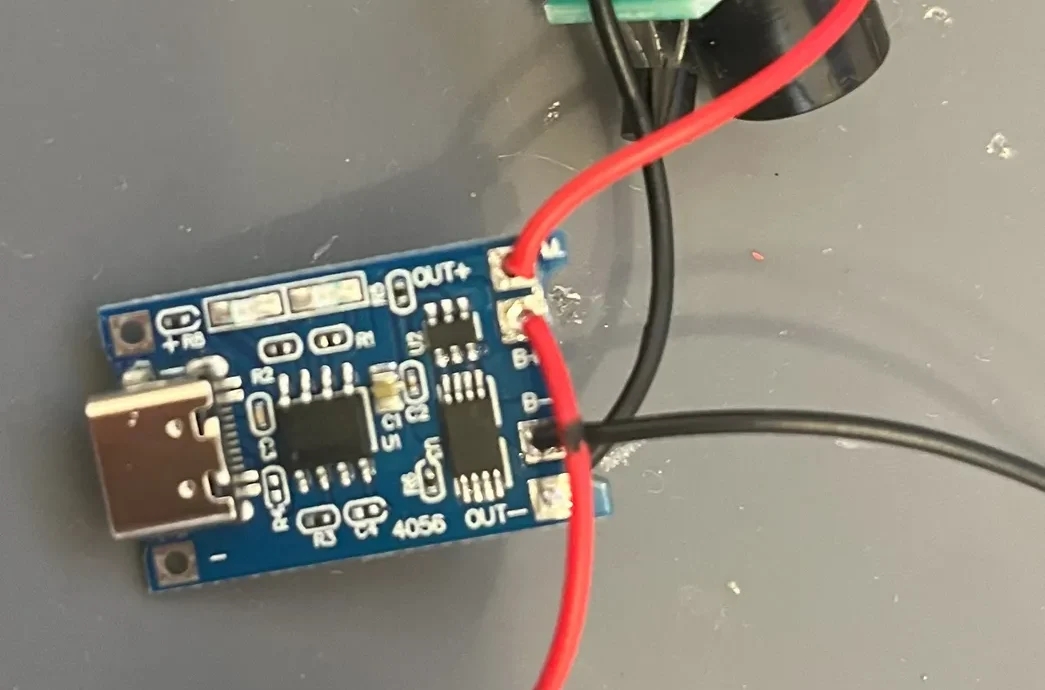

на модуле подключите провода «IN-» к GND (OUT-) модуля TP4056.

подключите провода «IN+» к OUT+ модуля TP4065

ВНИМАНИЕ: не забудьте ВЫКЛЮЧИТЬ переключатель.

На модуле TP4065 подключите контакт B+ для включения/выключения YW4-104 (другой контакт переключателя может быть подключен к проводу + к батарее) и подключите пров��д-батарея к модулю TP4065, контакт B-.

ОСТОРОЖНОСТЬ!!! Прежде чем нажать ВКЛ, проверьте схему и подключение, чтобы убедиться в отсутствии короткого замыкания. Это может привести к повреждению модулей.

версия проекта с дополнительными опциями, такими как BLE-NOW, мониторинг сердечного ритма и ЭКГ в реальном времени, температура, GPS с точной ориентацией, отслеживание в реальном времени и веб-сервер (бесплатный и 100% конфиденциальный) уже находится в стадии разработки. Это
