Карточка с набором навесных замков

Обновление (14.07.2023) — без клеевой версии! Я переработал несколько вещей, чтобы все сжималось или защелкивалось, что сделало этот проект отличным для сборки с детьми.

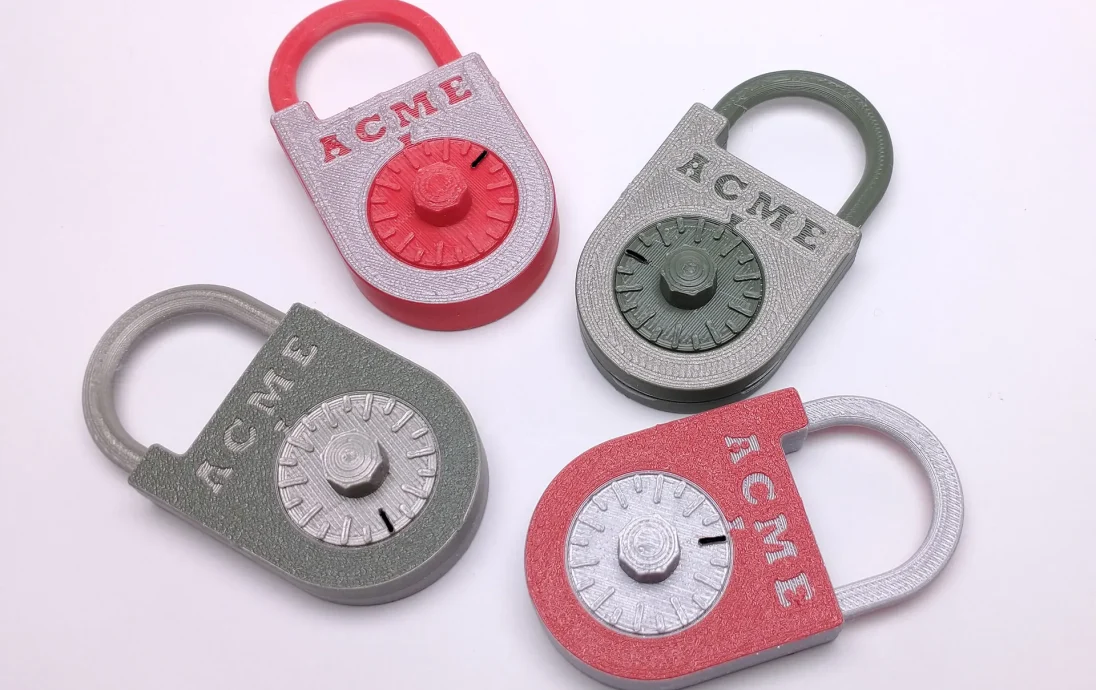

Изготовить эту (в основном плоскую) карточку комплекта довольно сложно, но из нее получится работающий трехзначный кодовый замок, точно такой же, как тот, который вы использовали в своем школьном шкафчике. Ну типа того. Для этого потребуется безупречно ��астроенный принтер (некоторые детали очень крошечные), твердая рука, пинцет и, возможно, лупа. Он печатает без подставок и фиксируется без использования клея, креплений или другого оборудования.

Из этого видео я узнал, как работает кодовый замок, и взял за основу эту конструкцию. Он состоит из трех циферблатов с выемками, которые необходимо совместить, чтобы открыть замок. На каждом циферблате е��ть маленькие штифты, которые нажимают друг на друга, выравнивая выемки, и вы можете настроить расположение штифтов во время сборки, чтобы создавать уникальные комбинации.

О циферблате: у меня не было достаточно места для ввода цифр, поэтому, как на одном из тех надоедливых циферблатов без цифр, вам приходится интуитивно догадываться, какое число какое. На лицевой стороне имеется 10 длинных отметок (0, 10, 20, 30… и т. д.) и промежуточных коротких делений. И, наконец, одна из длинных меток окрашена в цвет, обозначающий «нулевое» положение циферблата. Каждый номер комбинации состоит из двух цифр (например: 67 — 32 — 18), но эта блокировка достаточно щадящая, так что ±3 для любого числа должно быть достаточно близко.

Печать

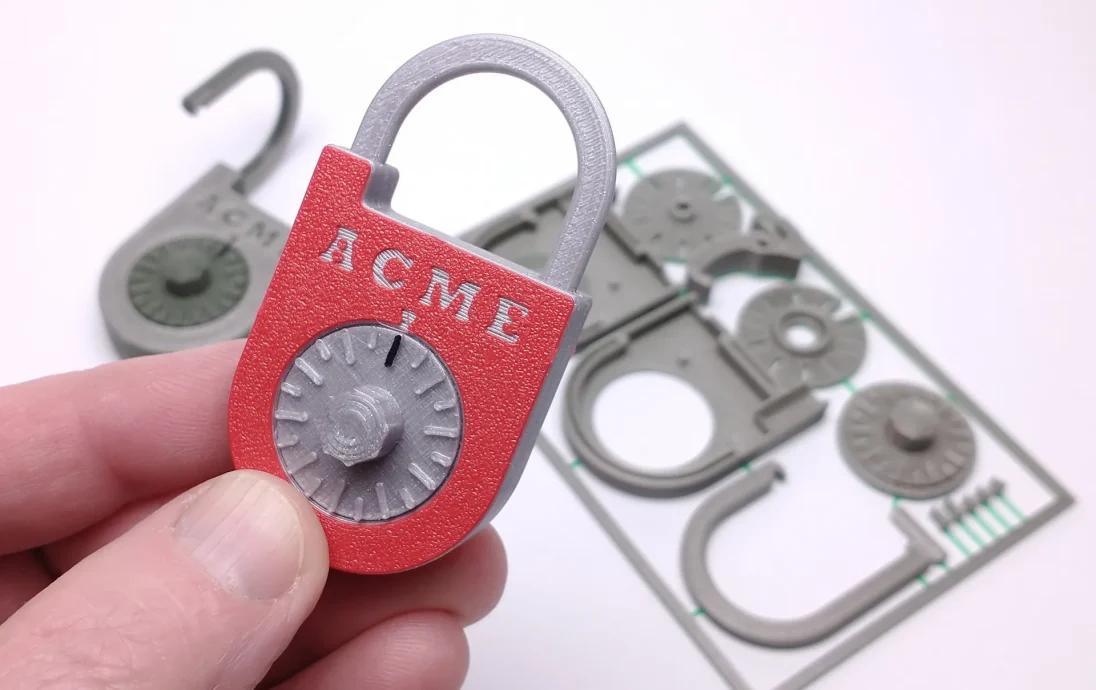

Печатайте из PLA толщиной ровно 0,2 мм. Используйте сопло диаметром 0,4 мм (или меньше). Выравнивание вашей кровати должно быть почти идеальным, и вам нужно отрегулировать любую слоновью ногу. Вам также понадобится хорошо настроенное опережение давления, чтобы исключить чрезмерное выдавливание в углах. В противном случае карточка комплекта легко печатается в том виде, в котором она указана, без подставок. Для дополнительного контраста вы можете распечатать первые 2 слоя одним цветом, а затем переключиться на контрастный цвет, как показано на второй фотографии выше.

Сборка
Прежде чем приступить к работе, прочтите весь набор инструкций и проверьте соответствие всех частей, которые сопрягаются друг с другом. Убедитесь, что три циферблата довольно легко вращаются на штифте, а защелка может легко поворачиваться на маленьких стойках на внутренней стороне крышек.

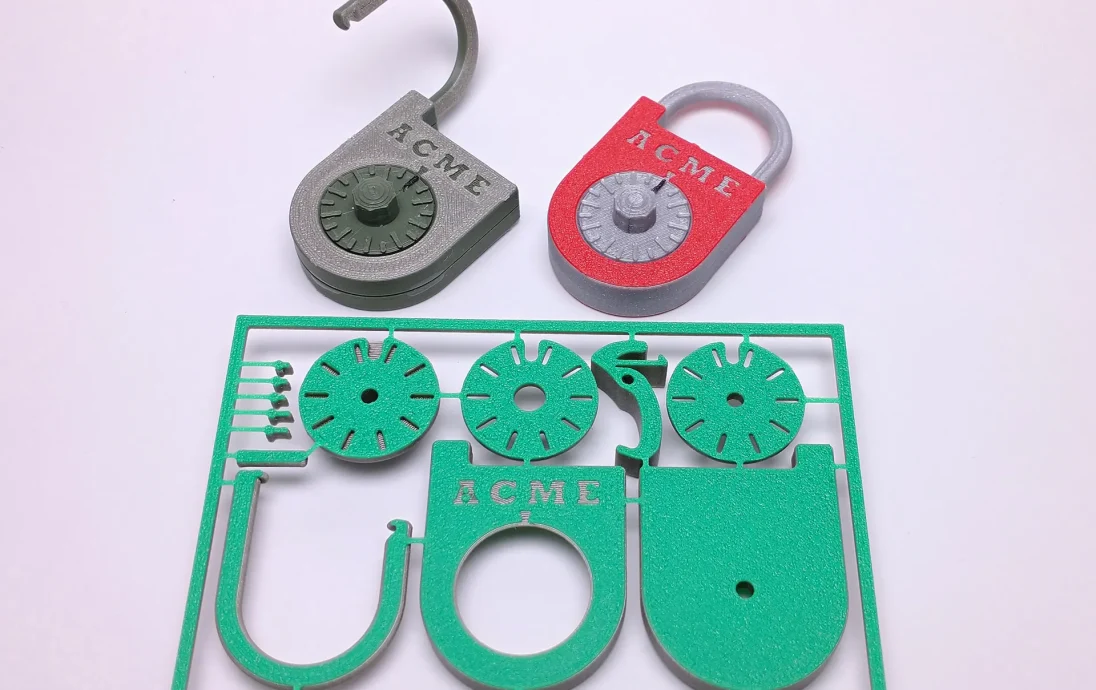

Вот расположение всех частей:

Обратите внимание, что с маленькими кусочками в правом верхнем углу с��ожно обращаться. Когда вы отделите их от рамы, отрежьте их у рамы, оставив выступы в качестве небольших ручек для их установки на место.

1. Центральный штифт на одном конце немного толще, чтобы обеспечить фрикционную посадку. Определить, какой конец толще, можно, попробовав вставить оба конца в отверстие задней крышки. Начните с вставки тонкого конца через заднюю сторону крышки в центр замка. Полностью прижмите штифт к задней крышке, прижав конец штифта к твердой плоской поверхности.

2. Вставьте один из коротких выступов (я дал вам два, которые вы будете использовать, плюс один запасной) в один из длинных пазов (наугад) на задней стороне циферблата. Неважно, какой именно — свою комбинацию вы определите позже. Прижмите верхнюю часть короткого выступа к твердой плоской поверх��ости, чтобы он полностью посадился на место. На передней части циферблата с помощью фломастера или лака для ногтей закрасьте верхнюю часть одной из длинных меток, чтобы указать «нулевое» положение. Опять же, не имеет значения, какой из них, поскольку комбинацию мы узнаем позже.

3. Вставьте второй короткий выступ в один из пазов в верхней части заднего диска, надежно зафиксировав его на месте. Зате�� вставьте длинный выступ в один из пазов среднего диска и надежно зафиксируйте его на месте.

4. Сложите штырь сзади: задний диск, средний диск и затем циферблат. Поместите защелку на небольшой шарнирный выступ на задней крышке. Когда вы вращаете диск, выступ на задней стороне диска должен удариться о выступ на передней части среднего диска и заставить его вращаться, и в конечном итоге выступающий выступ на задней стороне среднего диска ударится о выступ на заднем диске, заставляя его также вращаться. Обратите внимание, что ни один из фрагментов
