InkCast

Источник:

www.printables.com

Прошивка с открытым исходным кодом + напечатанный на 3D-принтере корпус для 3,97-дюймового электронного дисплея погоды. Построен на базе LILYGO T-Energy-S3 с элементом 18650.

Основные моменты

Большой дисплей для электронной бумаги с диагональю 3,97 дюйма и разрешением 800 x 480 пикселей.

Длительное время автономной работы с 2-часовым циклом обновления по умолчанию, рассчитанным примерно на 5-6 мАч/день и примерно до 1 года на элементе емкостью 2000 мАч.

Текущая погода, 48-часовой график температуры/осадков и прогноз на 6 дней.

Встроенный веб-администратор для Wi-Fi, координат, поставщика погоды, ключа API и интервала сна.

Два погодных сервера: OpenWeatherMap One Call 3.0 и Open-Meteo.

Симулятор WASM на основе браузера, созданный на основе реального средства визуализации дисплея C++.

Грамотная обработка сбоев при использовании электронных чернил: последний действующий экран погоды остается видимым в случае сбоя обновления.

30-дневный счетчик солнечных дней, хранящийся в NVS

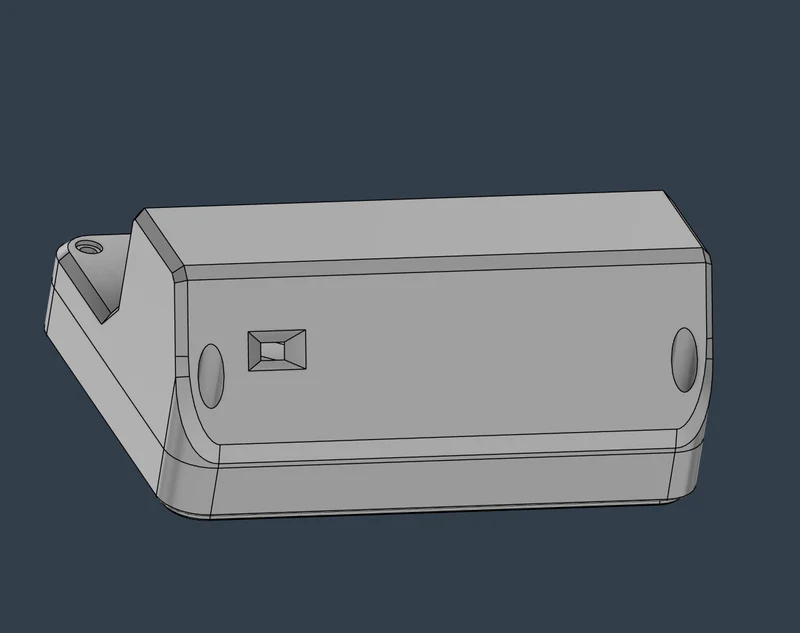

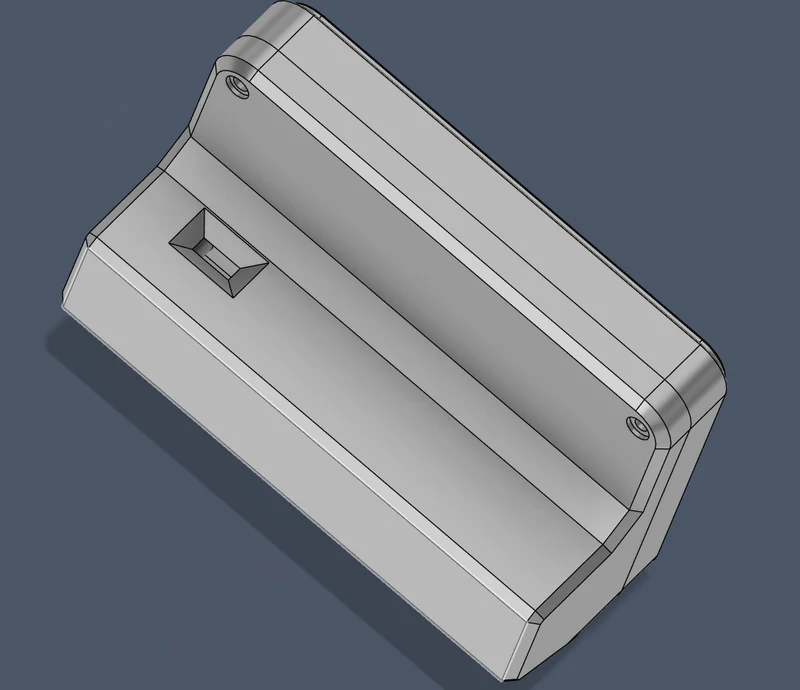

Корпус, напечатанный на 3D-принтере, с внешним доступом к USB-C и выключателю питания.

Технические примечания

Средство визуализации дисплея используется совместно прошивкой и симулятором: один и тот же код макета C++ компилируется в WebAssembly через Emscripten.

Прошивка использует режим реального режима сна с низким энергопотреблением, а не просто задержку между обновлениями.

GPIO дисплея удерживаются в режиме глубокого сна, чтобы уменьшить паразитный ток на интерфейсе электронной бумаги.

Если сохраненный Wi-Fi не работает, устройство может вернуться в режим точки доступа для восстановления и настройки.

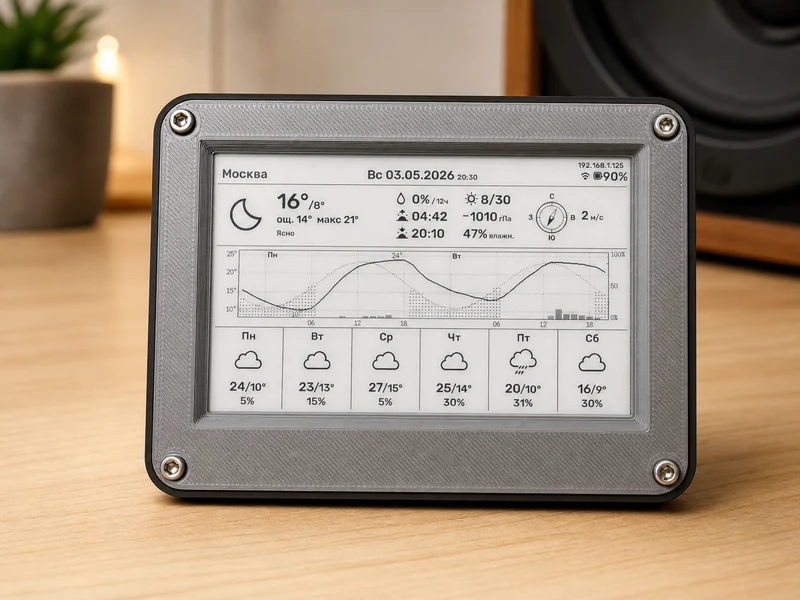

Пользовательский интерфейс представляет собой настоящий макет информационной панели, а не просто текстовое сообщение: текущие условия, график, прогноз, заряд батареи, Wi-Fi, тенденция давления, ветер, восхо�� и закат.

Аппаратное обеспечение

ЛИЛИГО Т-Энергия-S3

GDEM0397T81P Электронная бумага 3,97 дюйма (800x480)

Плата адаптера DESPI-C02

18650 ячейка

Корпус, напечатанный на 3D-принтере

Потребности

4x термофиксированные вставки M3

4x М2x6

4x M3x8 + 4x M3x10 или 8x M3x8

Толстая прозрачная двусторонняя монтажная лента 3М для крепления платы DESPI-C02 к опорной раме.
