| Катан | Ящик игрока и карточка стоимости строительства

| БАЗОВОЕ ОПИСАНИЕ |

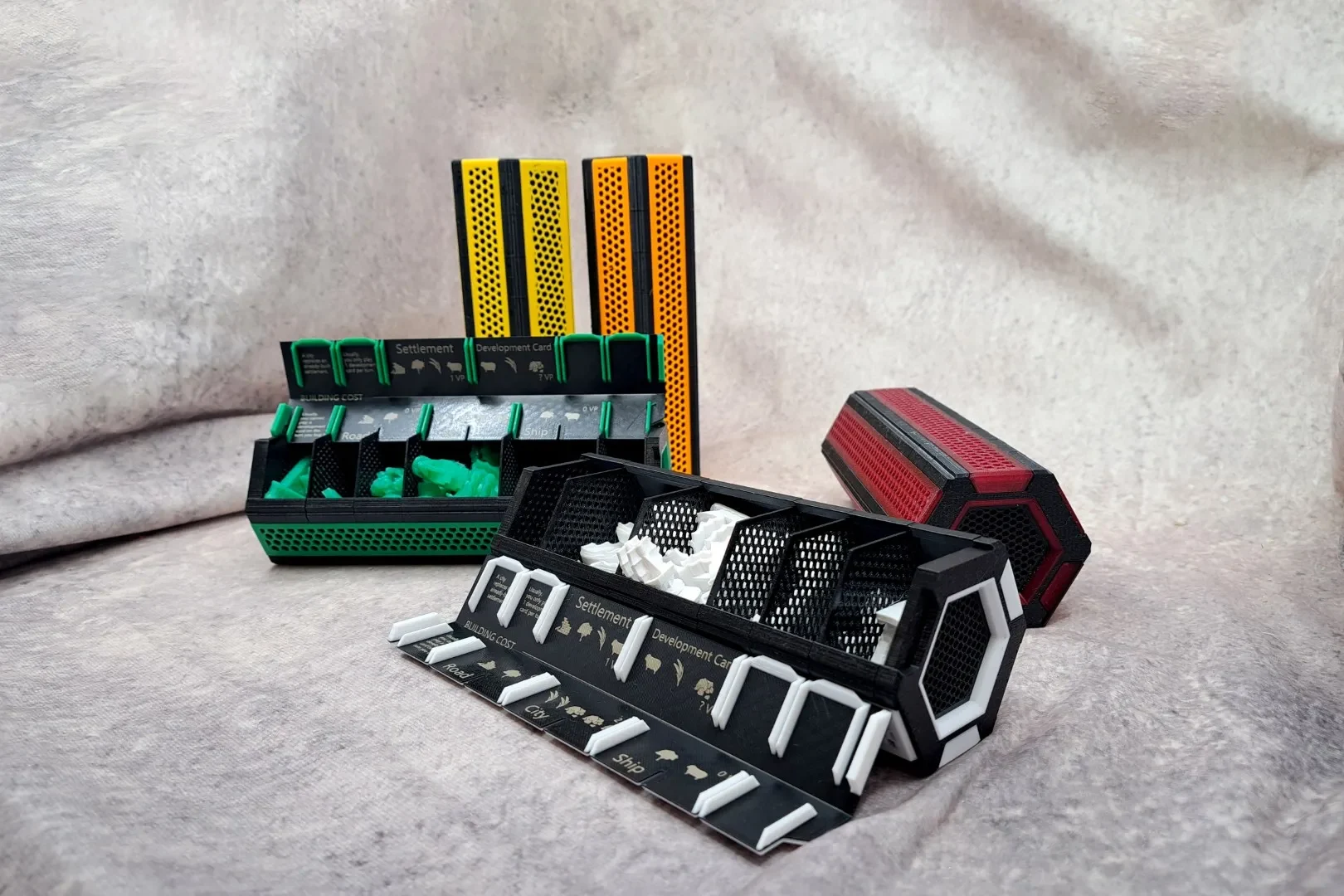

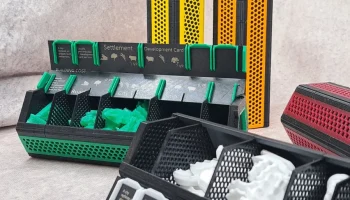

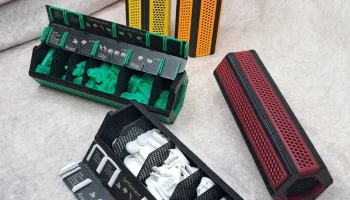

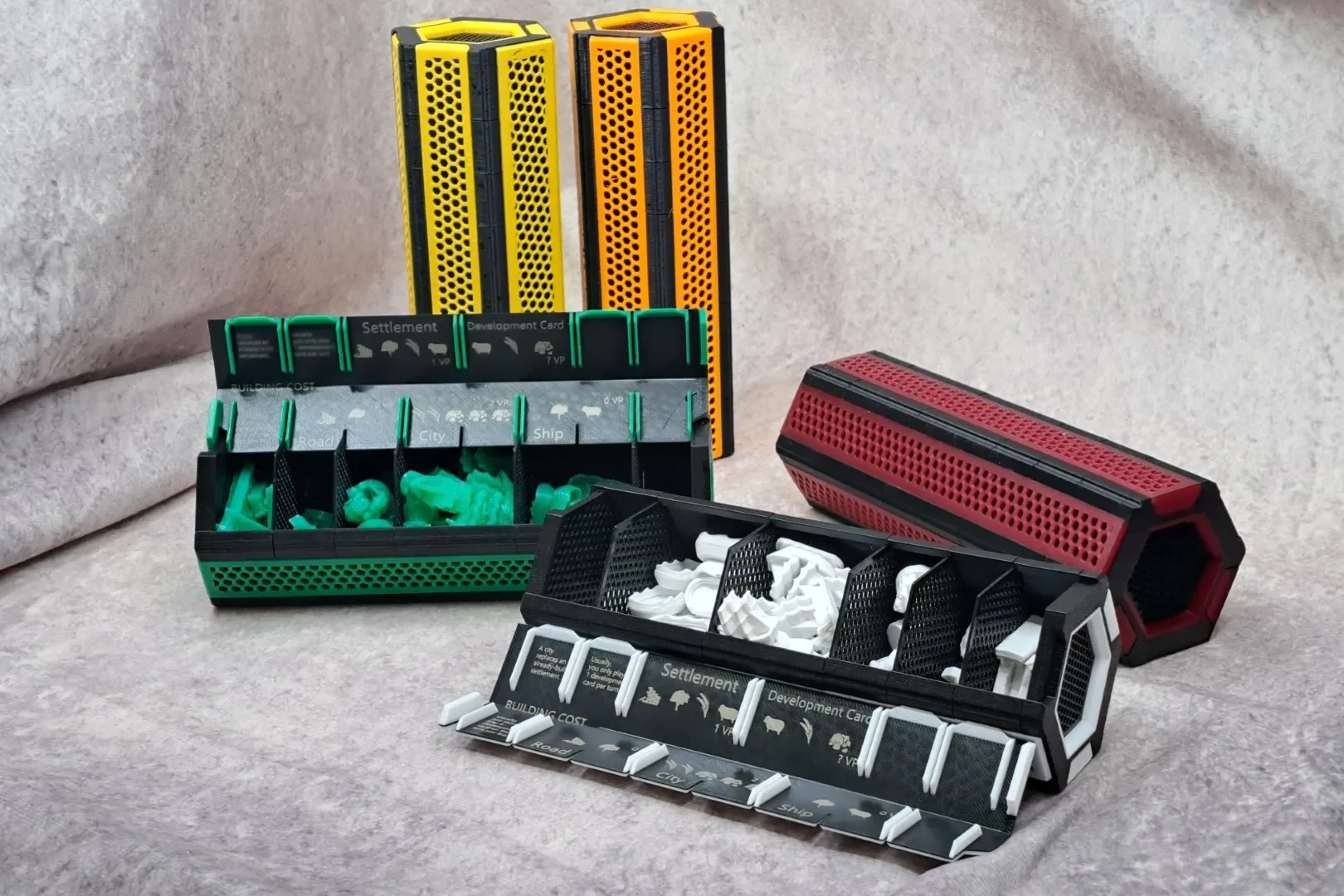

модульные и расширяемые контейнеры для напечатанных на 3D-принтере фигур игроков (отдельные модели) с механической выемкой + шпунтом и пазом для надежной фиксации крышки (текущая конструкция предусматривает 6 камер для фигурок игроков, но ее можно легко модифицировать)

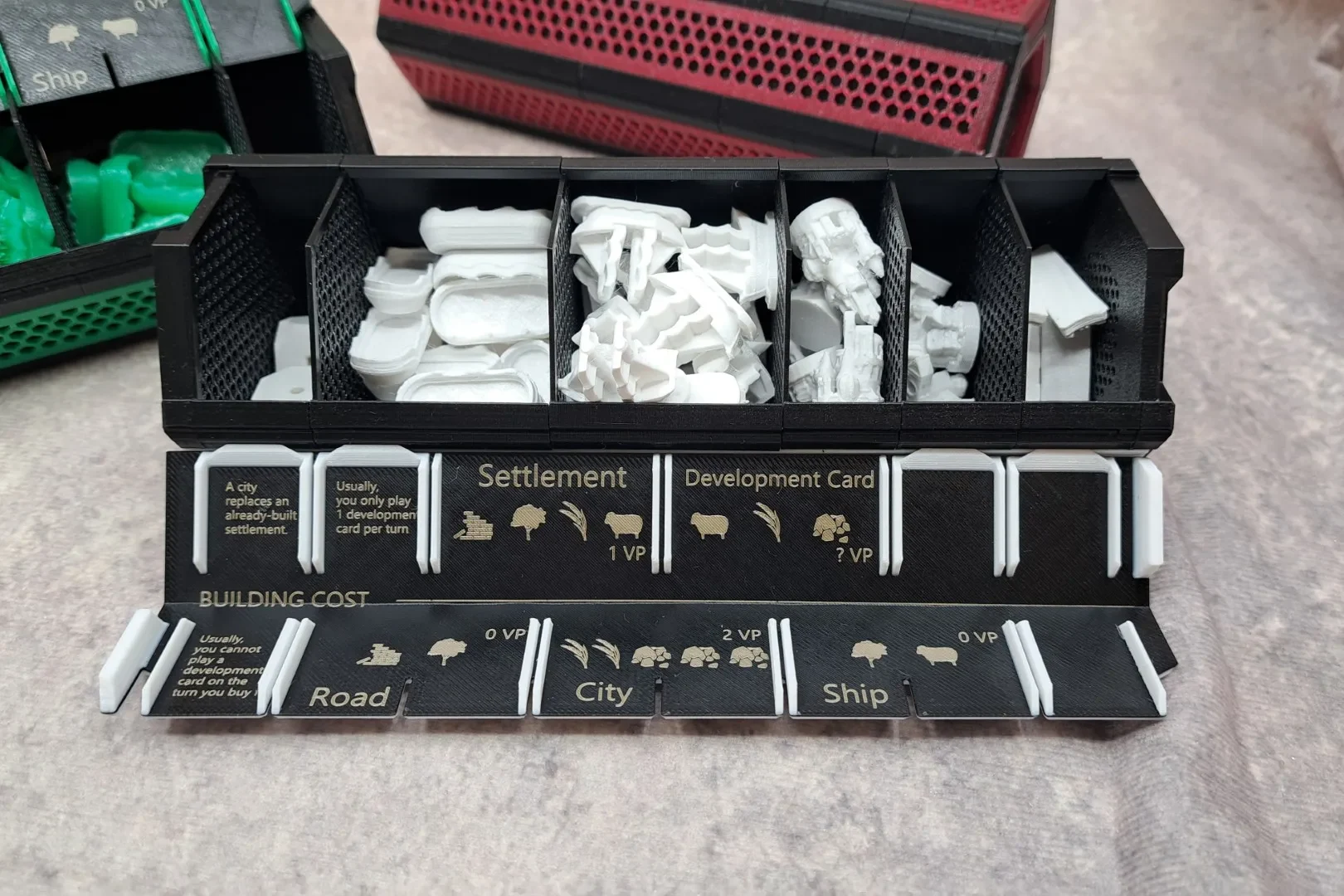

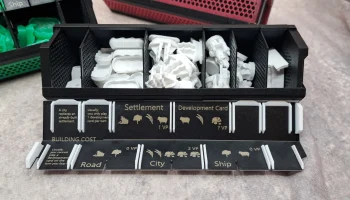

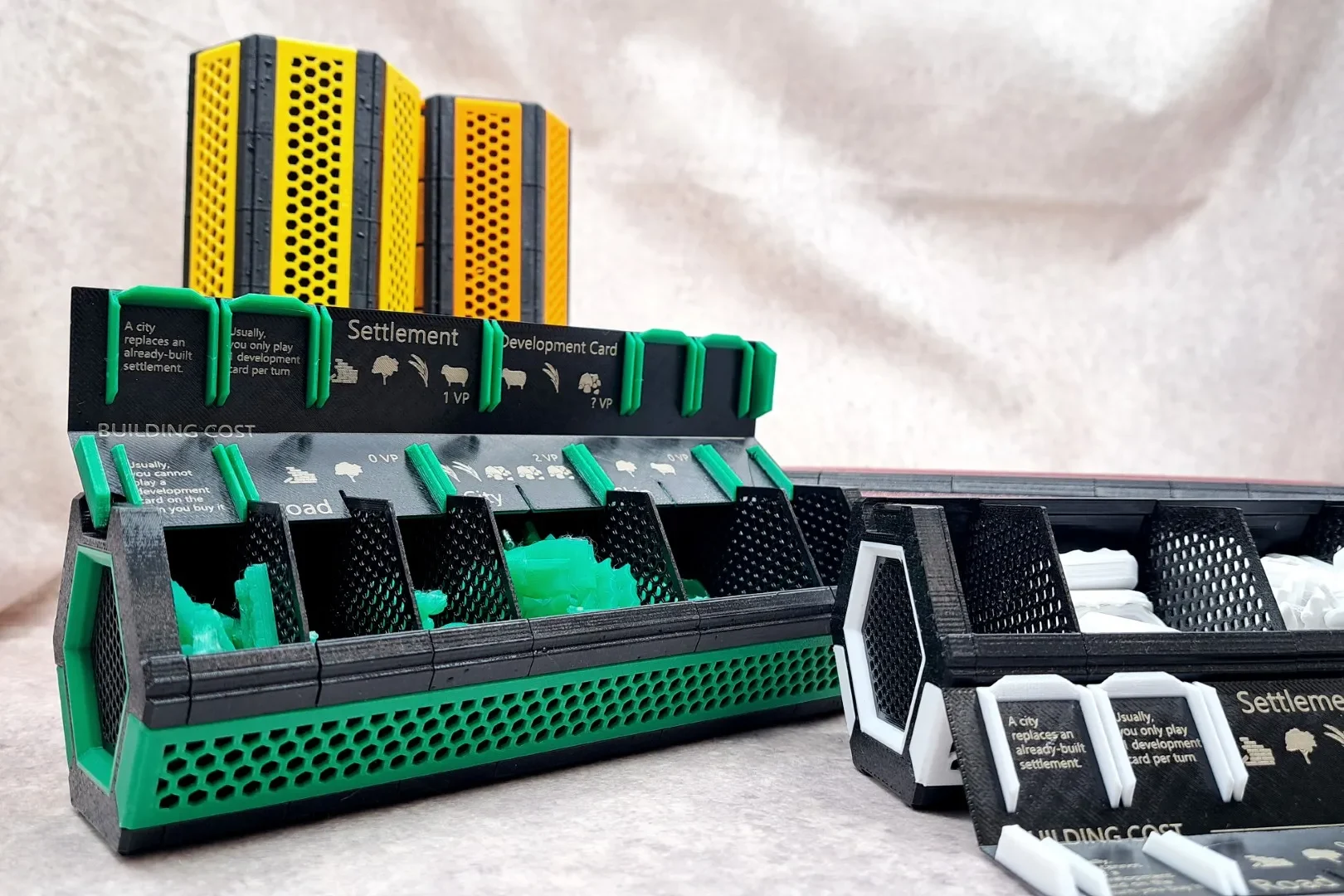

крышка также используется как карта стоимости строительства (необязательно)

Стоимость строительства выгравирована лазером на волоконном л��зере (файл dxf включен в комплект поставки)

можно печатать на 3D-принтерах с одним экструдером с использованием ручной смены цвета, принтер с несколькими материалами не требуется

| ДИЗАЙНЕРСКИЕ РЕШЕНИЯ |

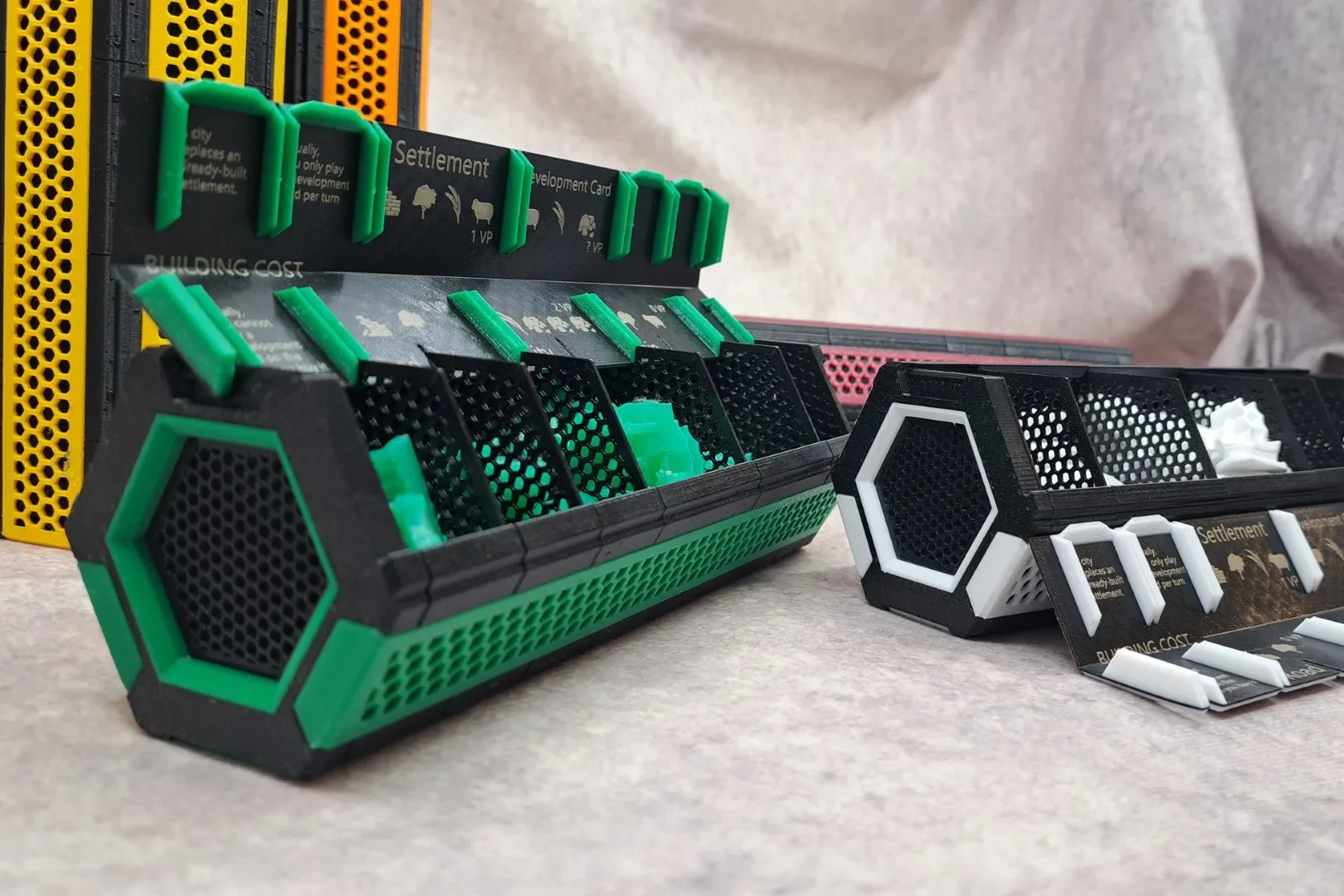

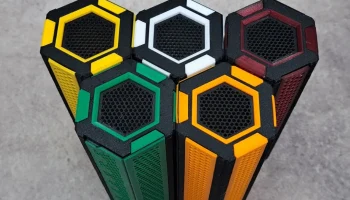

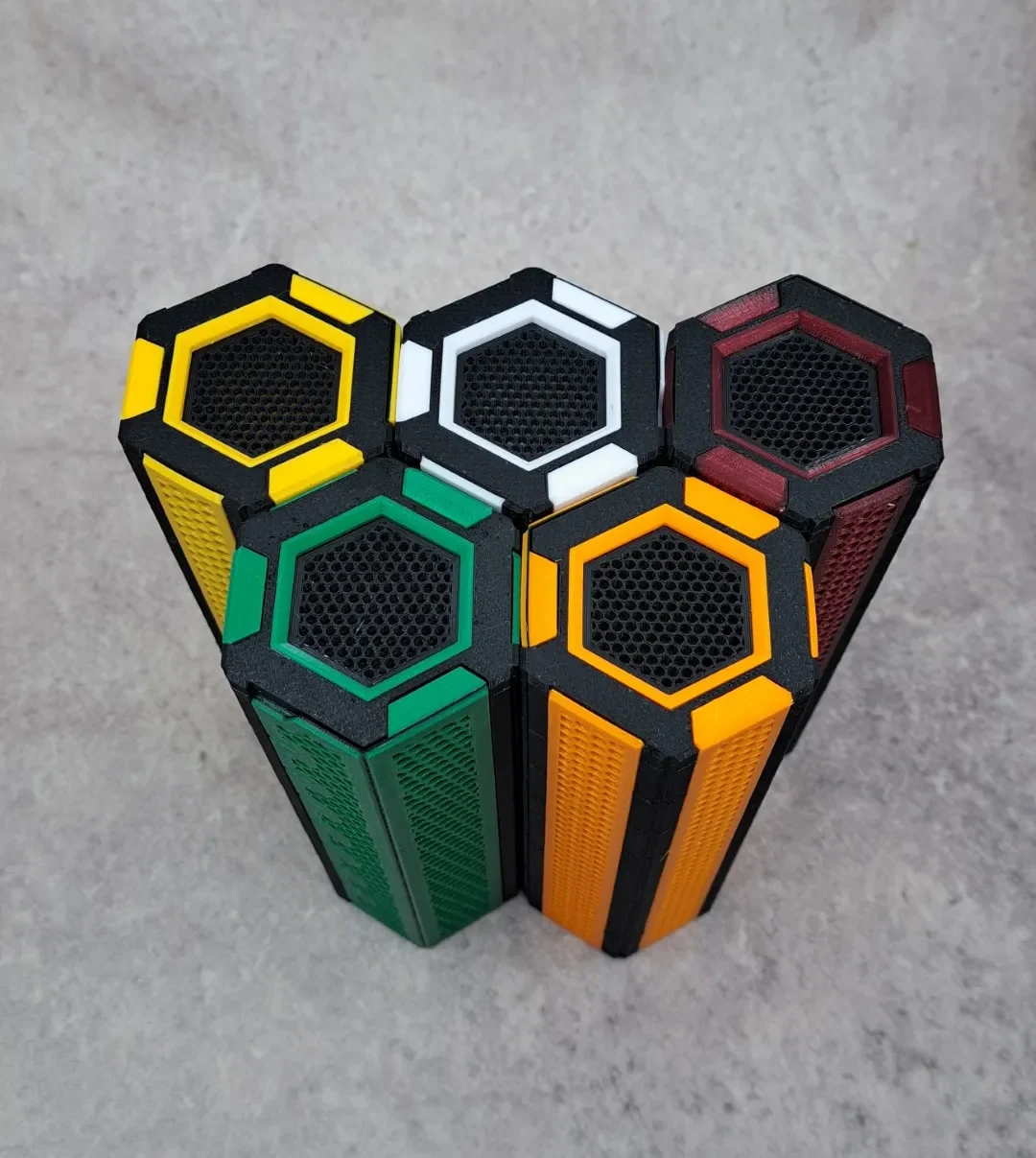

коробки имеют простой выдавленный шестиугольник с шестиугольным узором, добавленным по бокам и перегородкам камеры (все добавлено в слайсере — файлы 3mf)

ра��работан таким образом, чтобы его можно было печатать в цветах на одной установке экструдера (в основном просто печать в одном цвете, только дверь/крышка использует ручное изменение цвета) — включен файл с включенным ручным изменением цвета (файлы 3mf)

все файлы 3mf сложены вместе в наборы используемых цветов — базового цвета (в моем случае черного) или цвета плеера (каким бы цветом ни были напечатаны детали)

есть два отдельных конца, которые удерживают всю сборку вместе — не перепутайте их

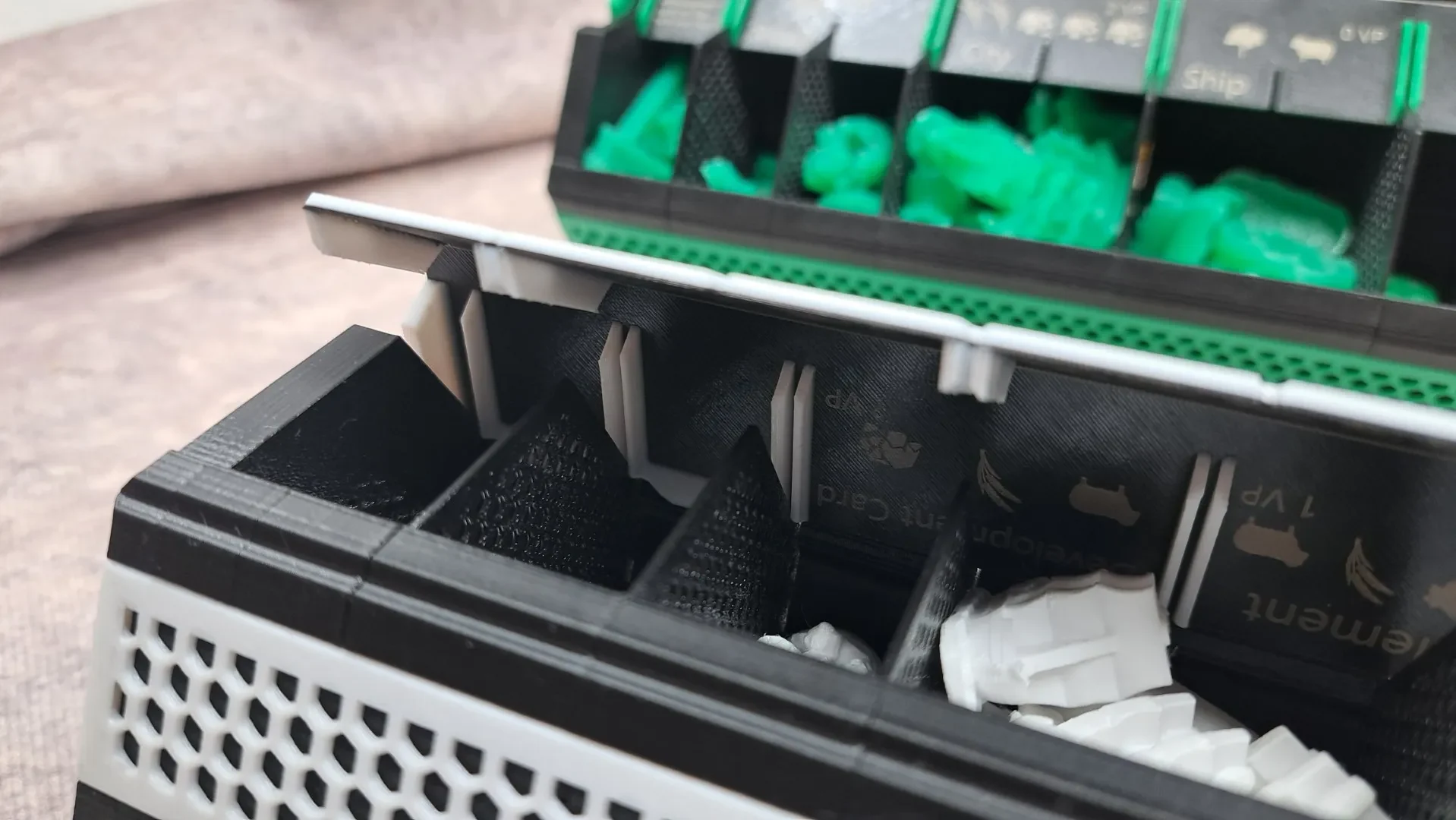

дверь/крышка спроектирована таким образом, что ее можно прикрепить к камерам таким образом, чтобы на ней была видна стоимость строительства (имеют небольшие насечки)

вся сборка не требует никакого клея — советую вам не использовать его, чтобы в будущем можно было легче разобрать его для дополнительных изменений.

все детали должны защелкнуться на месте очень плотно, только крышка защелкивается немного свободнее, чтобы ее было легче открыть.

если вы решите, вы можете поиграть с количеством камер — для текущего дизайна возможно иметь общее количество камер только равное 8 модулям (есть модуль 1M и модуль 2M, поэтому вы можете смешивать и сочетать)

в предлагаемом матчапе (6 камер) есть место для — кубиков, дороги, поселения, города, аддона корабля и военного корабля

| НАСТРОЙКИ ПЕЧАТИ |

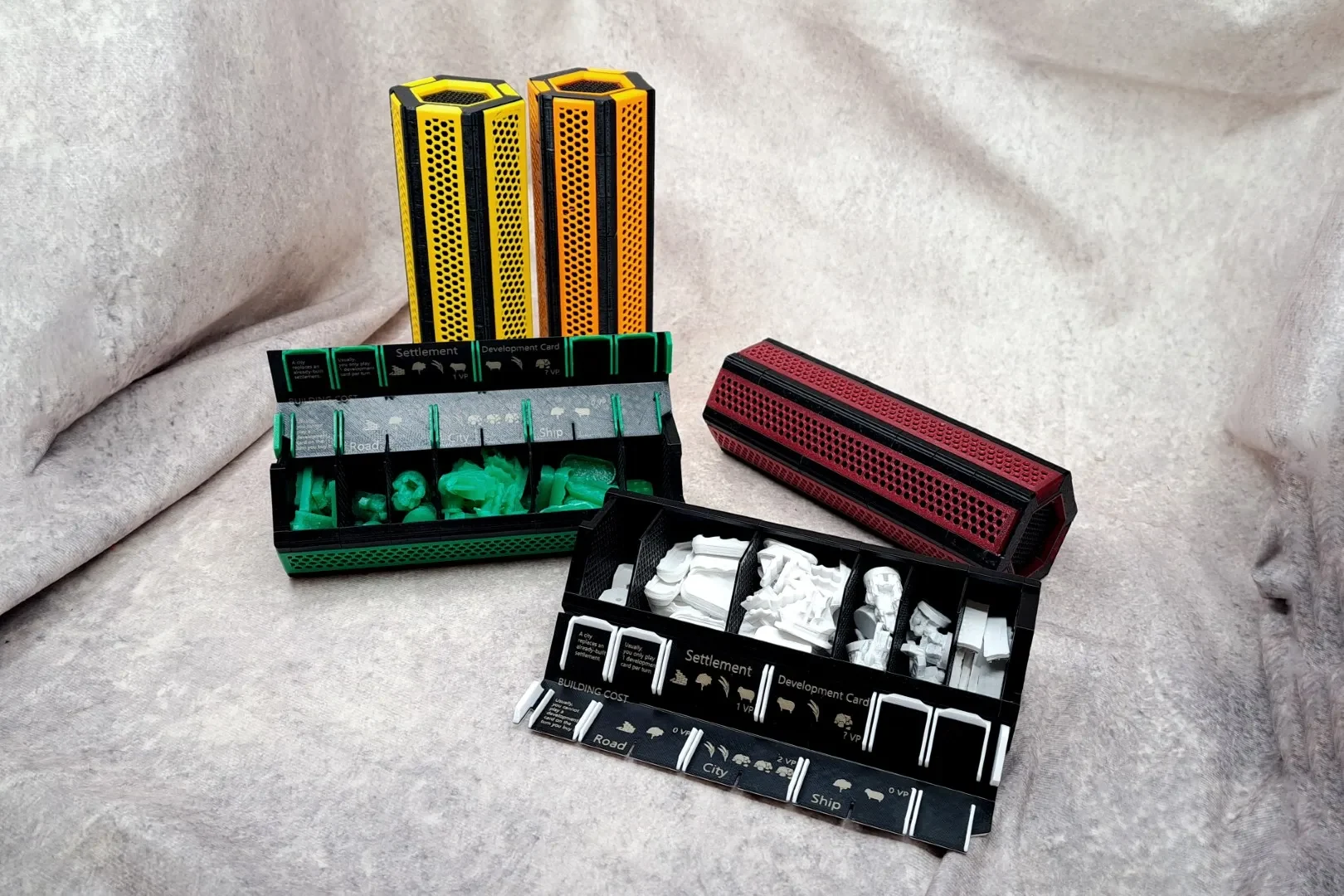

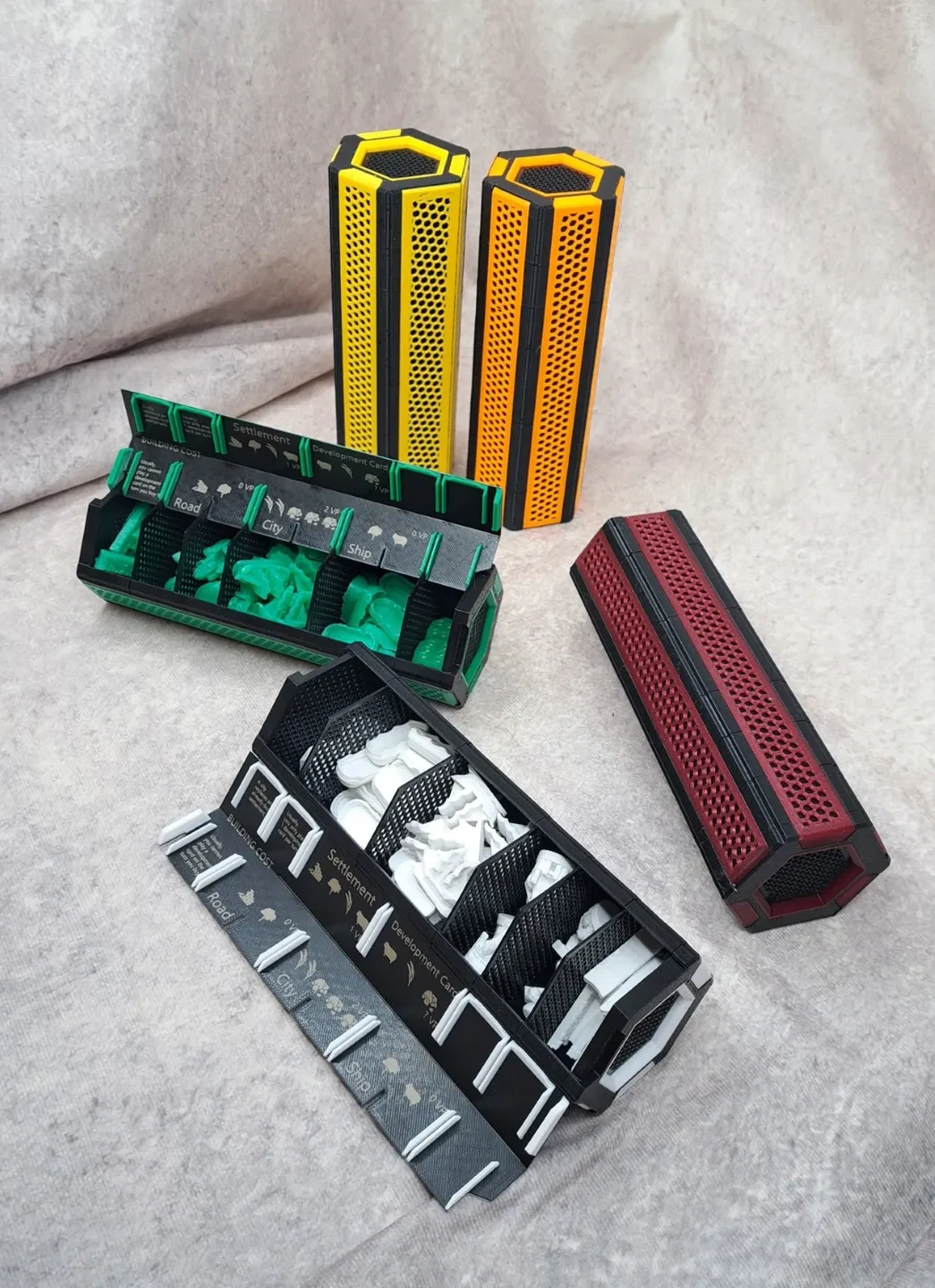

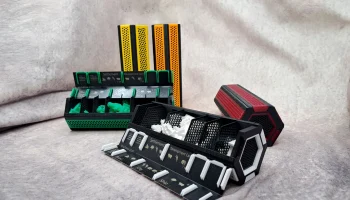

модели на картинке были напечатаны на моем Prusa MK3.5s

никакие опоры не нужны

Вы можете использовать параметры изменения цвета вручную для многоцветной печати на одном принтере-экструдере.

настройки, которые вам необходимо учитывать, — это шестигранные сетки и сетки — все они добавляются через слайсер — включены файлы 3mf

| АССАМБЛЕЯ |

есть 4 набора файлов, которые вам нужно распечатать (Player Box_base, Player Box_cap, Player Box_connector и кольцо, Player Box_door). Белые части — это цвет игрока, а черные — базовый цвет (одинаковый на всех коробках). Всего у вас должно быть:

6 разъемов для игровой приставки

4 x Player Box_base 21

2 x Player Box_base 42

1 x Player Box_cap 1

1 x Player Box_cap 2

2 шестигранных кольца с крышкой Player Box

1 ящик игрока_дверь

сначала соединяем шестигранное кольцо «Player Box_cap» с «Player Box_cap 1» и «Player Box_cap 2» — оно должно плотно защелкнуться между собой

далее соединяем верхнюю крышку с одним «Player Box_connector» — обратите внимание на ориентацию маленьких насечек по бокам отпечатка

теперь мы можем подготовить модули — надеваем модули один за другим на разъем. В зависимости от допусков вашего принтера их может быть немного сложнее надеть — вы всегда можете отшлифовать боковые стороны разъема, если возникнет такая проблема.

когда мы добираемся до последней камеры, мы видим, что разъем все еще немного выступает — теперь мы можем поставить другую торцевую заглушку.

конструкция все еще хлипкая, поэтому теперь м�� можем вставить остальные разъемы. Всегда обращайте внимание на выемки разъема — они должны идти в том направлении, чтобы выемка входила в паз торцевой крышки — по два с каждой стороны. Открытую часть камер оставьте без разъемов.

Когда основная конструкция завершена, мы можем теперь отлить дверь/крышку. Прежде чем мы перейдем к этому, если вы хотите лазерной гравировкой стоимости строительства на крышке — сейчас ваш последний шанс.

дверь напечатана плоской, но нам нужно ее немного согнуть. На отпечатке есть зазор, который помогает в процессе сгибания. Будьте осторожны, чтобы не сломать деталь — здесь вам поможет термофен.

медленно нагрейте центральную часть
