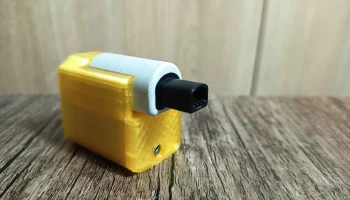

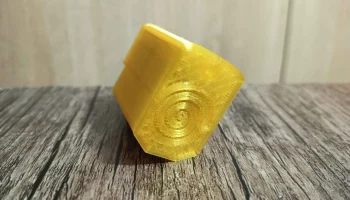

Адаптер Dreamcast BlueRetro

Напечатано в PETG с настройками по умолчанию.

Для сборки вам понадобится:

— Модуль ESP32 (прошил прошивкой blueretro для внешних адаптеров, для Dreamcast прошил через USB и потом отпаял модуль термофеном)

— Светодиод 3 мм, цвет на ваш выбор

— Линейный регулятор AMS1117 (получается с платы разработки с модулем ESP32)

— Резистор для светодиода, я использовал сопротивление 280 Ом.

— Разъем Dreamcast, у меня неоригинальный.

— Нагревательная вставка для винтов M3 (опция)

— Винт М3, я использовал М3х15 мм.

Схема, которую я использовал для сборки схемы, следующая:

(Спасибо https://www.youtube.com/@DAVIDXGAMESmx за диаграмму)

Как прошить прошивку (процесс показан в 19:36, спасибо за руководство https://www.youtube.com/@SquickWorks)

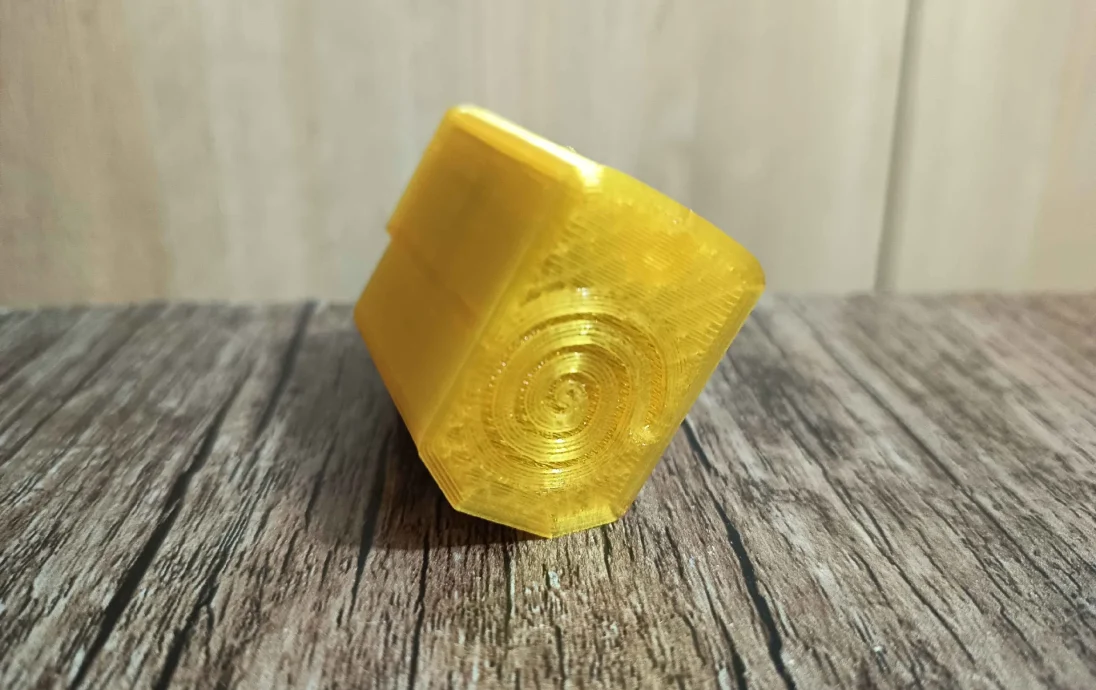

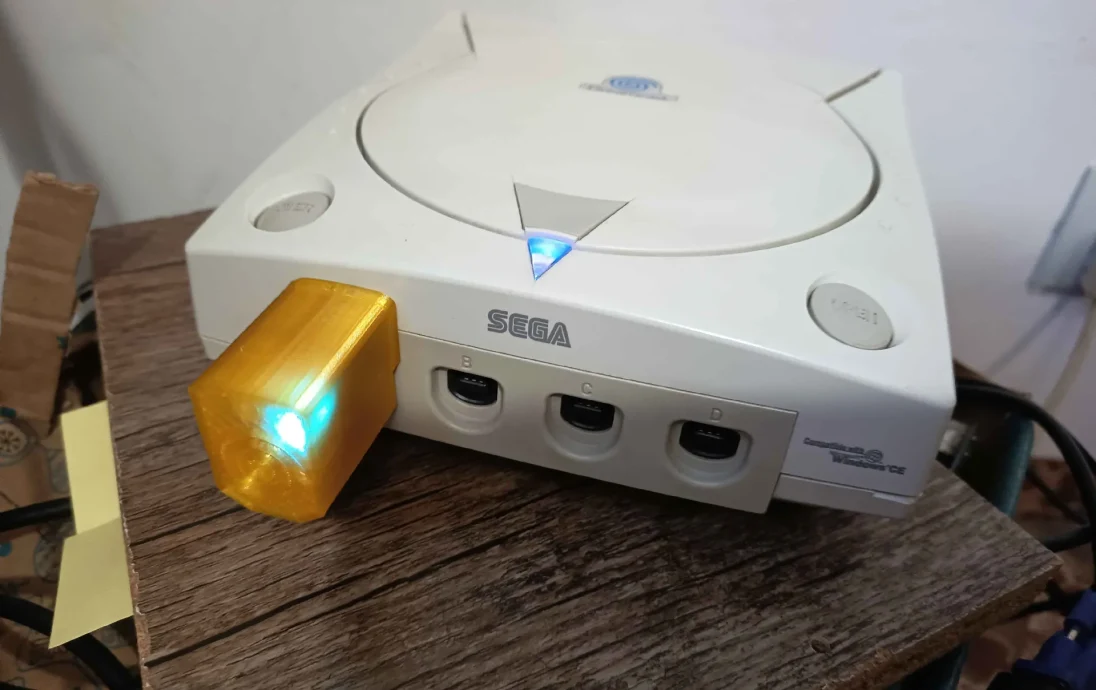

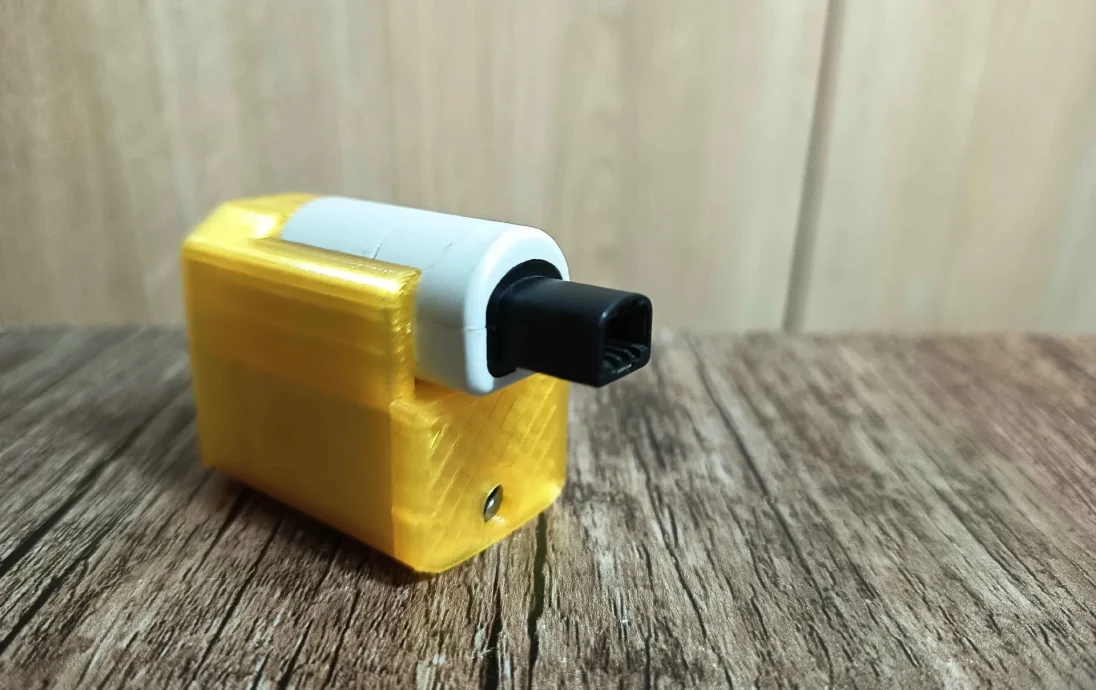

В завершение, это несколько фотографий, иллюстрирующих процесс сборки. Имейте в виду, что для порта не требуется клей, поскольку он устанавливается под давлением, а что касается маленькой крышки, я обнаружил, что она подходит без проблем и остается закрепленной без латунной вставки, поэтому вы также можете оставить ее как есть, установить под давлением или приклеить.

Небольшое обновление: добавил вариант крышки без отверстия под винт М3.
