Замена WLED для светодиодной ленты LIFX Z-Strip........

Это корпус, предназначенный для размещения ESP32 с WLED вместе с понижающим преобразователем постоянного тока для управления светодиодными лентами LIFX «Z-Strip», заменяющим оригинальный контроллер.

Модели

Ко всем вариантам нижней части (она же коробка) подходит одна и та же верхняя часть (она же крышка) Существуют следующие варианты коробки:

3xнейтраль: для заземления используется 3-портовая рычажная гайка WAGO 221-413 (нужно всего 3 провода).
5xNeutral: для заземления используется 5-портовая рычажная гайка WAGO 221-415 (вам нужно только 3 проводных провода, но я добавил буфер для некоторых дополнительных идей, которые у меня были)
NoCableChannel: удаляет короткую стену, которую я спроектировал для использования в качестве кабельного канала.
Части

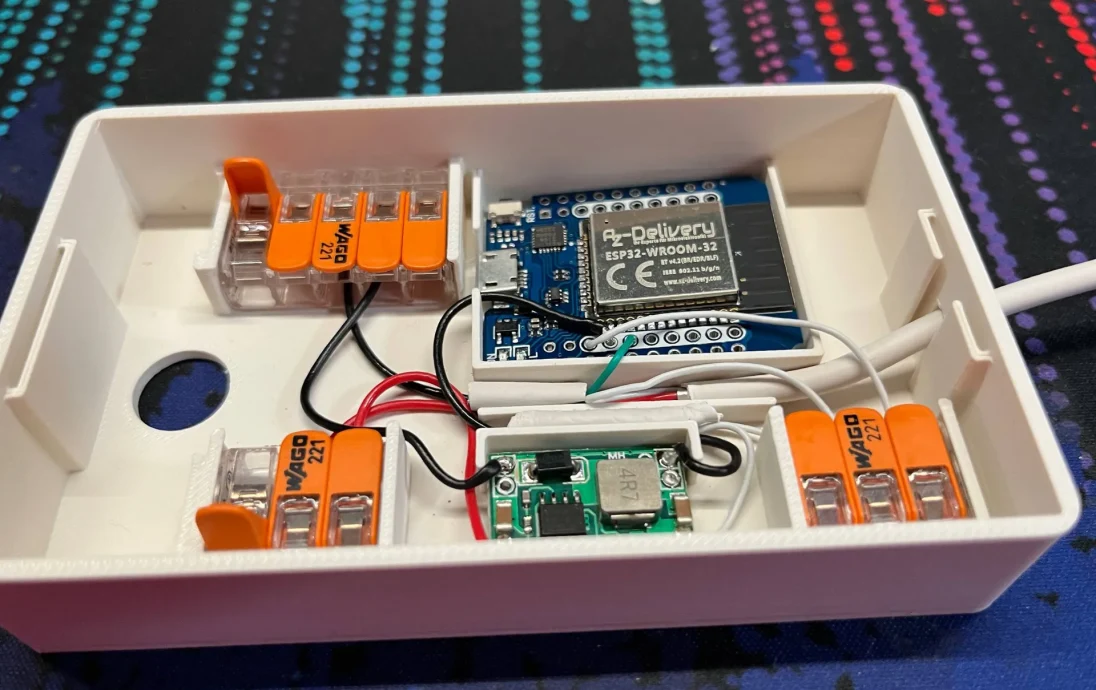

Помимо распечатанных файлов я использовал вот эти детали (но вы можете выбрать и другие, если они подходят):

1x D1-mini ESP32: https://www.amazon.de/dp/B08BTYCGVV
1 понижающий преобразователь постоянного тока MP1584EN: https://www.amazon.de/dp/B0CGVMRQXB
2x ВАГО 221-413
1x 221-415 (можно заменить на другой 221-413, просто используйте версию базы 3xNeutral вместо версии 5xNeutral)
Электропроводка

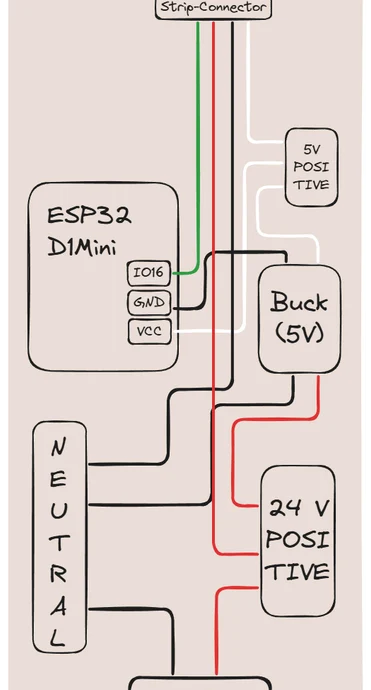

Я просто отрезал кабели от оригинального контроллера и поместил их внутрь корпуса. Оригинальный разъем используется для подключения к самим полоскам. Третье изображение представляет собой электрическую схему (можете ли вы сказать, что мне никогда не придется ею делиться, поэтому я просто выбрал excalidraw по умолчанию?), а электронная часть довольно проста. Пожалуйста, используйте мультиметр, чтобы проверить, настроен ли ваш понижающий преобразователь на 5 В!

Конфигурация

В WLED перейдите в «Настройки» → «Настройки светодиода» и установите следующие значения:

Максимальный ток БП: Просто оставляем по умолчанию, питаем ленты 24В от БП, а не от ESP32.
Тип: ТМ1418
мА/светодиод: оставьте значение по умолчанию 5 В 55 мА.
Порядок цветов: GRB (иначе вы получите неправильные цвета)
Обмен: Нет
Длина: на каждой полосе имеется 8 адресуемых сегментов по 6 светодиодов.
1 полоска она же 1м:8
2 полоски, или 2 м: 16
3 полоски или 3м: 24
4 полоски или 4 м: 32
Data GPIO: 16 (должно быть значением по умолчанию)
Привет

Огромное СПАСИБО InstantCasette на Makerworld, также известном как u/ZerrethDotCom на Reddit, который сделал это возможным, став единственным реальным ресурсом, который я смог найти о правильных настройках WLED и порядке кабелей!
Они разработали другой корпус, который предназначен для использования официального контроллера LIFX в качестве блока питания 5 В и позволяет переключать управление между LIFX и WLED.

Их дизайн (размещен на Makerworld): https://makerworld.com/de/models/1806640-lifx-z-to-esp32-wled-conversion.
Ветка Reddit, объясняющая эту настройку: https://www.reddit.com/r/WLED/comments/olcv42/controlling_lifx_z_strip_with_wled/

Еще одно спасибо Крампусу, который разработал держатель WAGO, который я нарезал для использования в своей модели.
Это оригинальный держатель: https://www.printables.com/model/1455697-wago-holder

Отказ от ответственности/напоминание

Пожалуйста, делайте это только в том случае, если вы готовы потенциально уничтожить свои полосы или esp32. Даже если это низкое напряжение (максимум 24 В), простое подключение 24 В к чему-то, для чего требуется 5 В, может разрушить все.
