Светодиодная лампа Lumos Halo

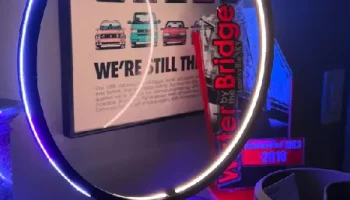

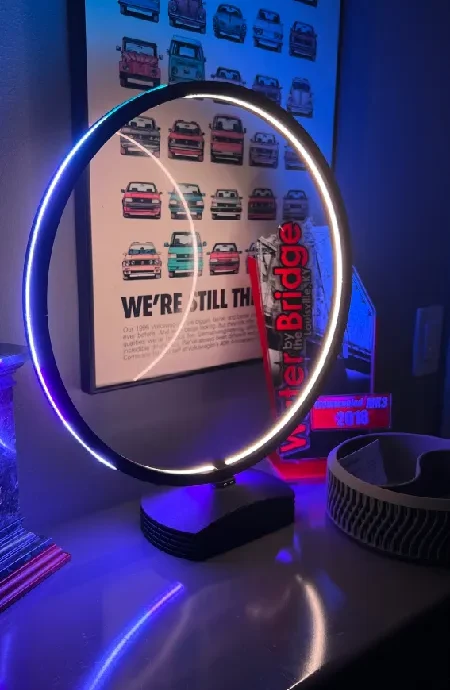

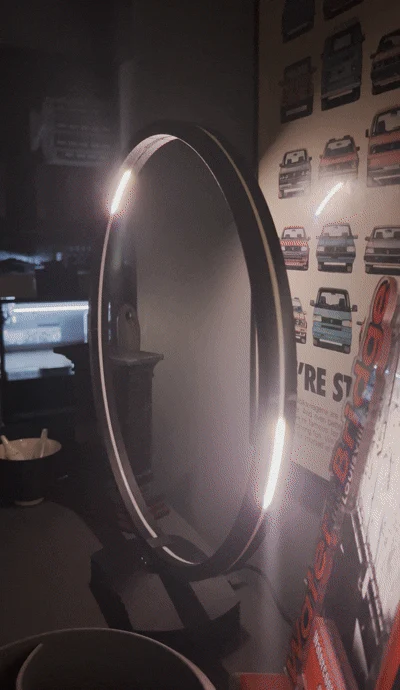

Это экспериментальный проект ESP32, который я создал для изучения WLED и использования светодиодов с возможностью отображения пикселей со сторонним программным обеспечением для картирования, таким как xlights или Resolume Arena. Существует внутреннее и внешнее светодиодное кольцо, которое состоит из 43 зон полного контроля с использованием очень специфической светодиодной ленты ws281x на 24 В неонового типа.

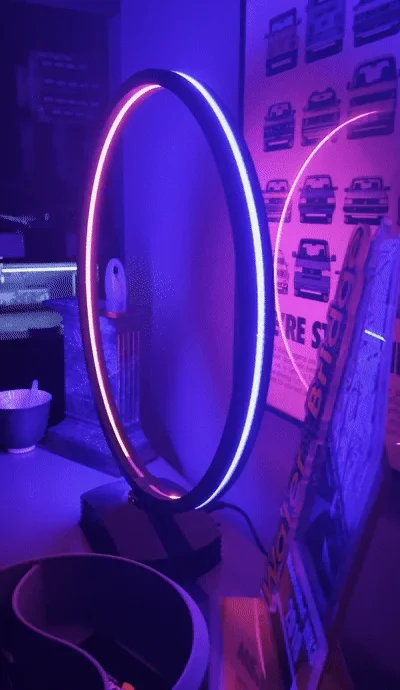

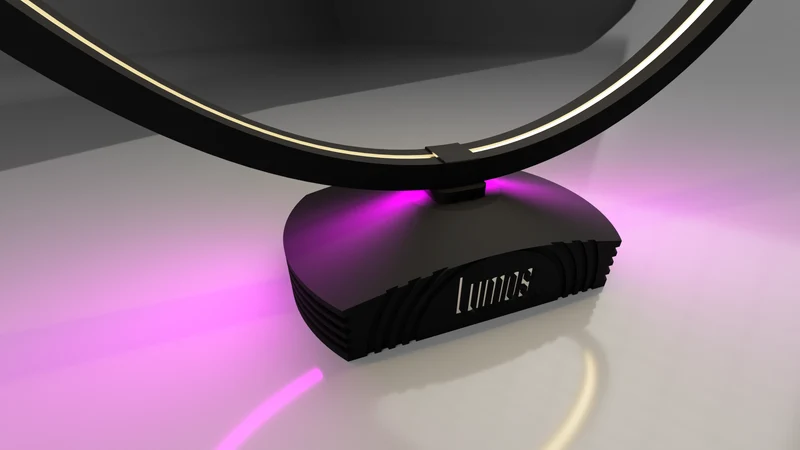

На базе находится небольшое устройство ESP32, которое подключается к светодиоду через один выход GPIO. В результате получается очень яркий и плавный свет, который может создавать действительно невероятные эффекты. Используемая в настоящее время плата ESP не имеет выделенного порта Ethernet. Вероятно, я выпущу будущее обновление с поддержкой управления через Ethernet.

Кольцо распечатано из 4 частей и соединено между собой направляющими колышками. Я использовал суперклей, чтобы сделать стыки прочными. Каждую светодиодную ленту необходимо протянуть через прорези, что можно сделать после ее сборки. Это как-то удобно… Я рекомендую припаять провод/разъем к светодиоду, чтобы использовать его для протягивания. Перед сборкой также рекомендуется удалить клейкую подложку. Мне удалось легко снять его с помощью изопропилового спирта.

Я разработал кольцо для использования очень специфического типа светодиодов производства BTF-Lighting. Он имеет ширину 12 мм и имеет очень тонкий неоновый рассеиватель поверх ленты 720LED/м. Все используемые детали будут связаны ниже.

Сзади имеется отверстие для подключения разъема питания постоянного тока. Это отверстие имеет диаметр 11,1 мм. Это будет подключено прямо к ESP32. Я использовал внешний блок питания для питания 24 В, 3 А.

Я рекомендую печатать кольцо чем-то другим, кроме PLA, потому что светодиоды имеют тенденцию сильно нагреваться.

Необходимые компоненты:

Разъем питания постоянного тока 5,5 x 2,1 мм (размер отверстия 11,1 мм)

https://www.amazon.com/dp/B0DLKN8J7M?ref=ppx_yo2ov_dt_b_fed_asin_title

Блок питания 24 В, 3 А, 72 Вт, 24 В, трансформатор переменного/постоянного тока (должен быть не менее 2,5 А)

https://www.amazon.com/dp/B0F5HTCFMD?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Мини-контроллер светодиодов WLED ESP32, 5-24 В постоянного тока (существует множество различных вариантов, но я использовал именно этот. Базовая плата предназначена для его удержания)

https://www.amazon.com/dp/B0D9QHN8VP?ref=ppx_yo2ov_dt_b_fed_asin_title

BTF-LIGHTING FCOB WS2811 IC RGB COB Светодиодная лента постоянного тока, 24 В, 720 светодиодов/м. Гибкая, высокая плотность, равномерный цветной свет 2X16,4 фута, общая длина 32,8 фута, 20 IC/м, ширина 12 мм, черная печатная плата (разработана специально для этой светодиодной ленты. Это необходимый компонент для использования этой 3D-модели)

https://www.amazon.com/dp/B0C6LQFV79?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

BTF-LIGHTING 20 пар 3-контактных разъемов JST SM для WS2812B WS2811 WS2812 WS2814 SK6812 FOCB CCT Светодиодная лента

https://www.amazon.com/BTF-LIGHTING-Connectors-WS2812B-WS2811-WS2812/dp/B01DC0KIT2/ref=sr_1_6?crid=2B96MBFS2Y4NB&dib=eyJ2IjoiMSJ9.bdklEeq6rYp9O2OouvkS6Uh9 H7TvDrvsMIT4e0B3CZSzGQOKNVS8le_bWFKxdsaEzTsyrkt3jNjWXfkLWfZ9Ir0c8j7he6gPEU7Xm Dr4asTtMWIF5yG0ZXdXKRLpovdPQz8rTmZkwOg-H0wskMy4G5ZQdn-hIPzqdDF3ziHV_tRqihMgiCw 9-1tODnlSb888noumpdtBXGuXR91XJG-DTuoh_vtCVxmsVOegwDPyFH5FSLLvLGn6MU33kJ_6sH1n 0wgVJ_gOeSzFQ07kwR4TrY2b9Zh3Ui8cjSOYjorFHM8.58qRnL8c9V0HMLxwj3AKYRb9BP8E9_3xj u0CPJ7kqRU&dib_tag=se&keywords=BTF%2Blighting%2Bled%2Bstrip%2Bplug&qid=1756682854&s=hi&sprefix=btf%2Blighting%2Bled%2Bstrip%2Bplug%2Ctools%2C99&sr=1-6&th=1

4 — Резьбовые вставки М3х3

https://www.amazon.com/uxcell-Knurled-Insert-Embedment-Assortment/dp/B07R9V464B/ref=sr_1_5?crid=15C1FWBU1NBM6&dib=eyJ2IjoiM SJ9.vrf44fz73U5jHqSIIPyuPQzadorJ5V0cFs260YF73v2aXh8TlYen-8eDxZo-BS3l5ttxMj3MsI7lsAa5EzqddgzXVkhGbPxCYOyBXBpBHXcJezSbyJHlb0g kdtsJyH6QSOHzH37t34OyHhujurUw1AFzb5GrRkviy_pU9iAh4RiZtSQI3tkvJ3ObOG_8EvD0m-iekqqwCH7sZqfPmEtRPNDeGrmwFBMQHIiqr7nq4io.6PWiPW y4JrtYHCq14fJE_IL0IeZlBdpm4Lz5YczCUos&dib_tag=se&keywords=m3x3+insert&qid=1756752052&sprefix=m3x3+insert%2Caps%2C104&sr=8-5

4 — винты с шестигранной головкой M3x6 (от крышки опорной плиты к основанию)

4 — Резьбовые вставки М2х3

https://www.amazon.com/uxcell-Knurled-Threaded-Printing-Components/dp/B0CY4DQQPV/ref=sr_1_9?crid=3373943GMUK5 Y&dib=eyJ2IjoiMSJ9.a372sR2t4g43hBxrQRGW91XCQGJmA2AD9XPgkdGCOsTpuOW7NM0VWWG2vsOWDa8_ujBz6k_fMutElaiB6VnKqVkKsZ
