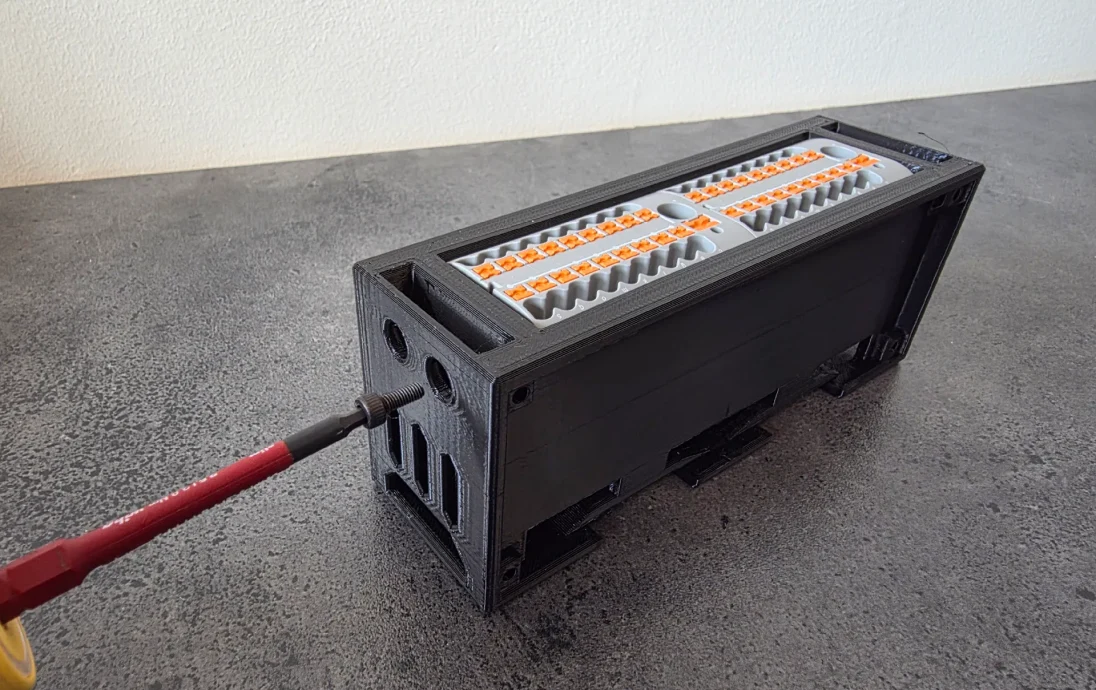

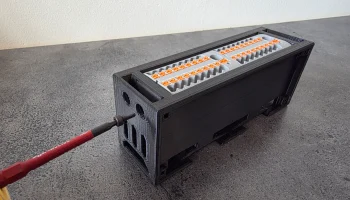

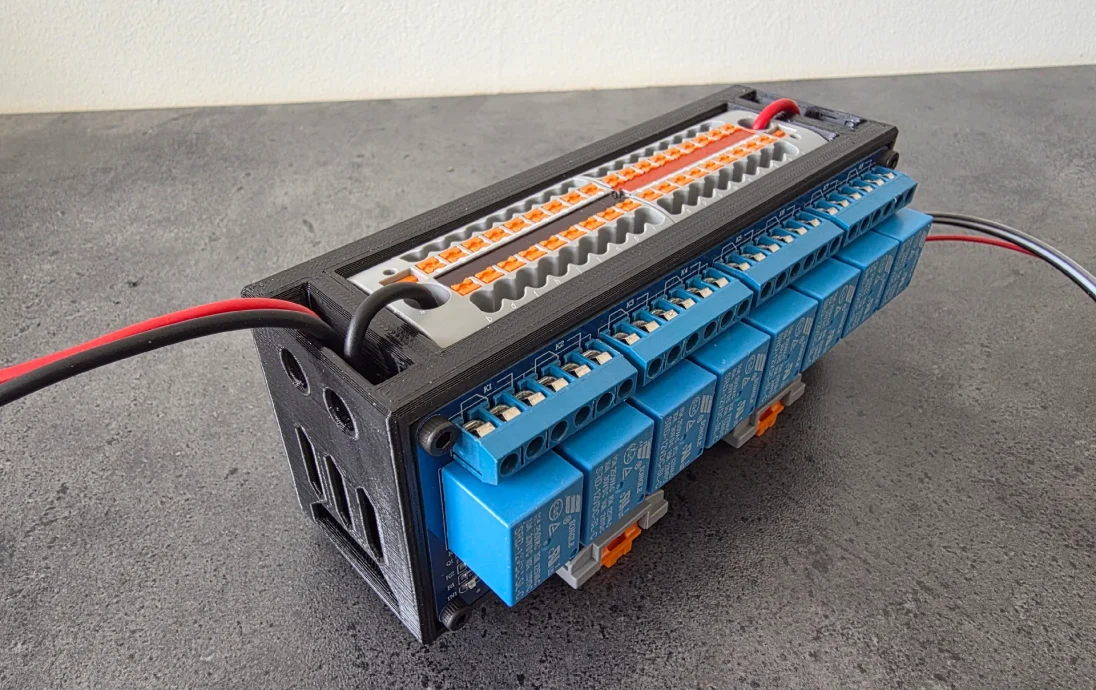

2 модуля по 8 реле, монтируемые на DIN-рейку, плюс клеммн..

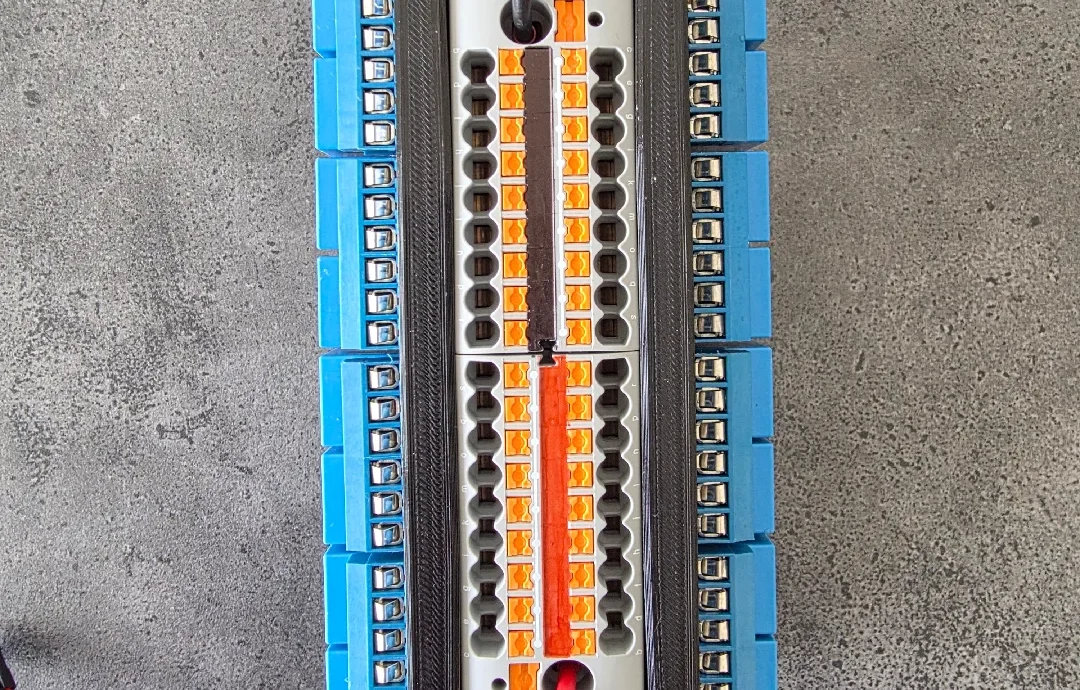

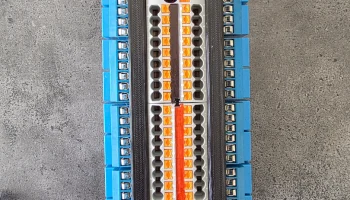

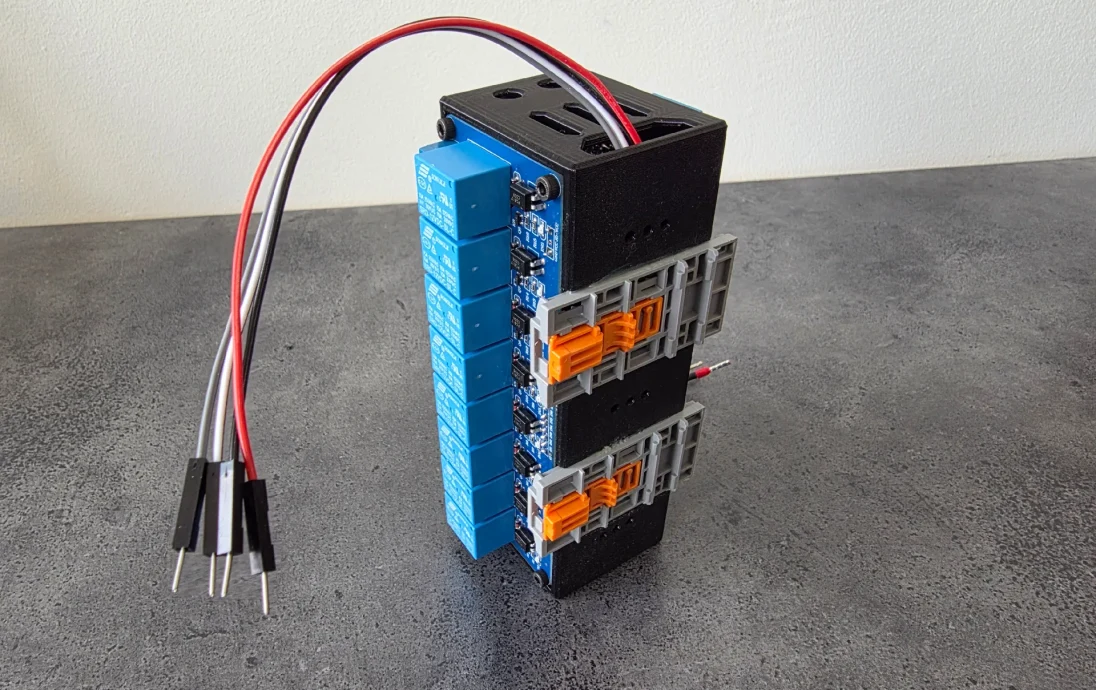

Мне нужно было компактное и аккуратное решение с 16 реле для моего проекта коробки-головоломки Arduino, поэтому я сделал этот держатель модуля с двумя 8 реле, монтируемый на DIN-рейку. В нем используются 2 клеммные колодки Phoenix Contact PTFIX.

Чтобы не потерять 16 контактов на Arduino, я использовал расширитель GPIO.
Теперь он управляется через протокол I2C, который можно использовать для Arduino, Raspberry Pi, ESP32 и других, используя всего 4 провода. (земля, 5 В, SCL и SDA)

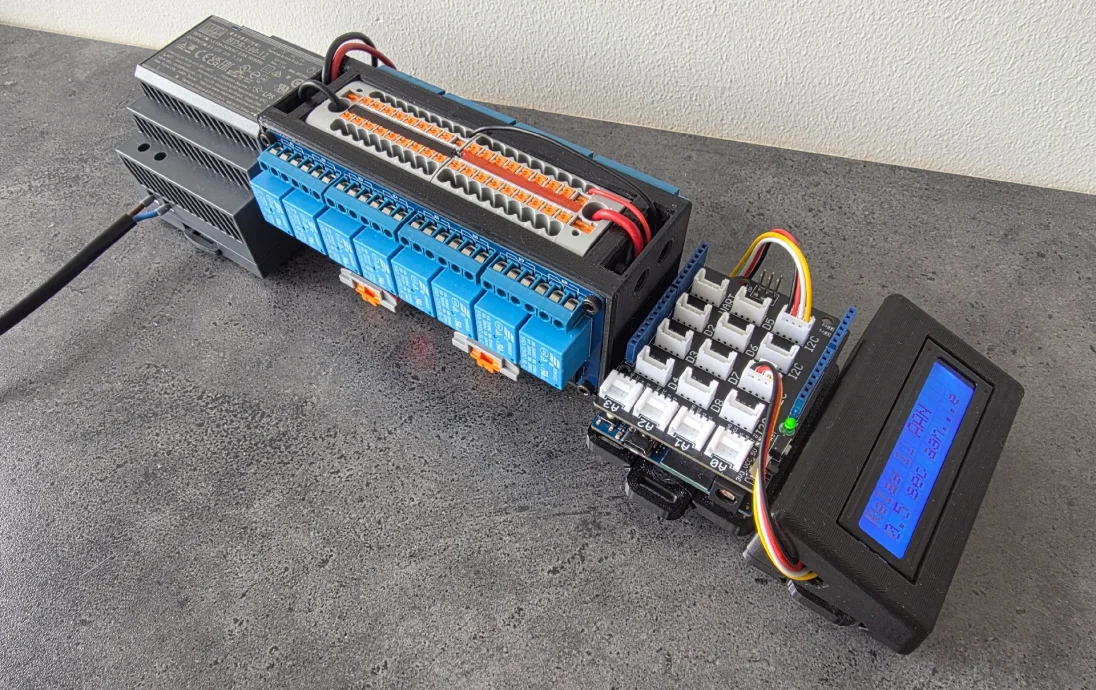

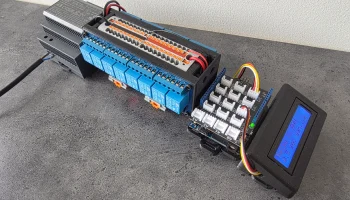

Это моя установка:

Аккуратная и чистая организация деталей.
Для тех, кто заинтересован, я использовал этот щит Arduino с фиксирующими разъемами для подключения всех моих датчиков.
Существует огромная коллекция (более 100) датчиков и аксессуаров Plug&Play с прочными и надежными фиксирующими разъемами, позволяющими поддерживать порядок, порядок и надежность фиксации вещей.

Я сделал 2 версии крепления. Один с креплением PTFIX, другой с четырьмя монтажными защелками DIN, напечатанными на 3D-принтере.
Оба должны быть приклеены на место.

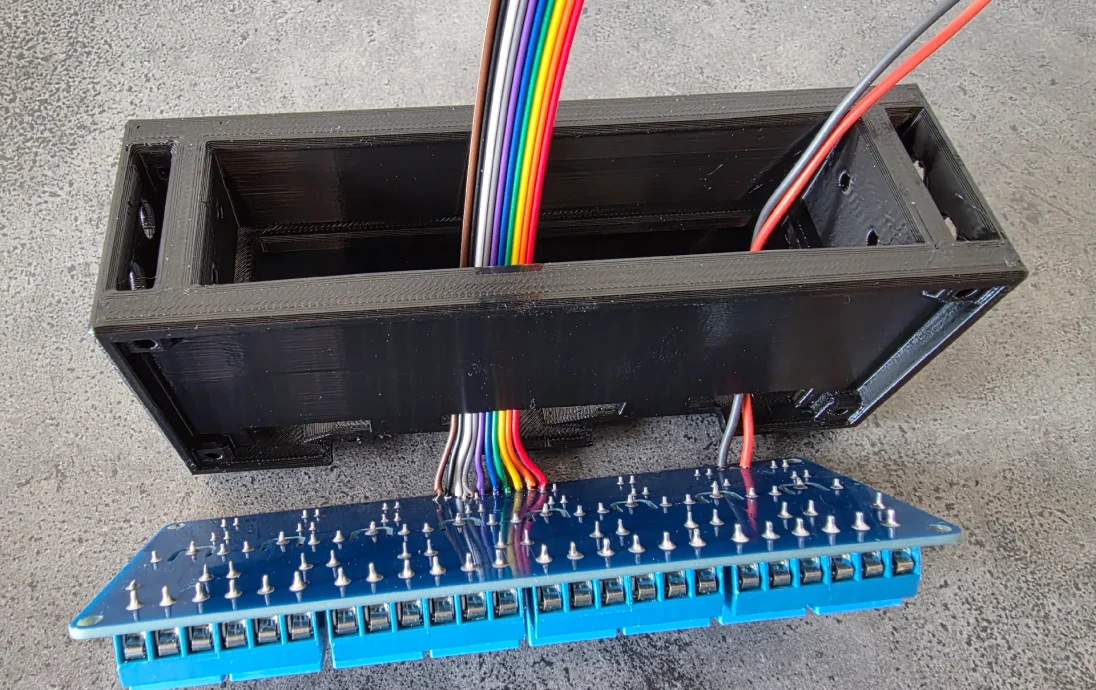

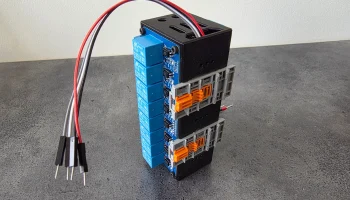

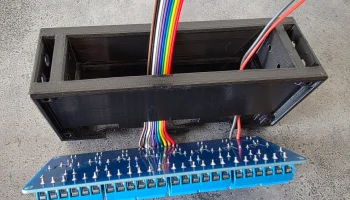

Я отпаял разъемы и перепаял провода на другой стороне платы, чтобы сборка была более чистой. Однако это не является строго необходимым, поскольку есть место для внешней прокладки проводов.

Помните о размере ваших досок, потому что они различаются!
У меня доски 138х50, я специально использовал эти доски.
Еще один распространенный размер доски — 138 x 56,5 мм.

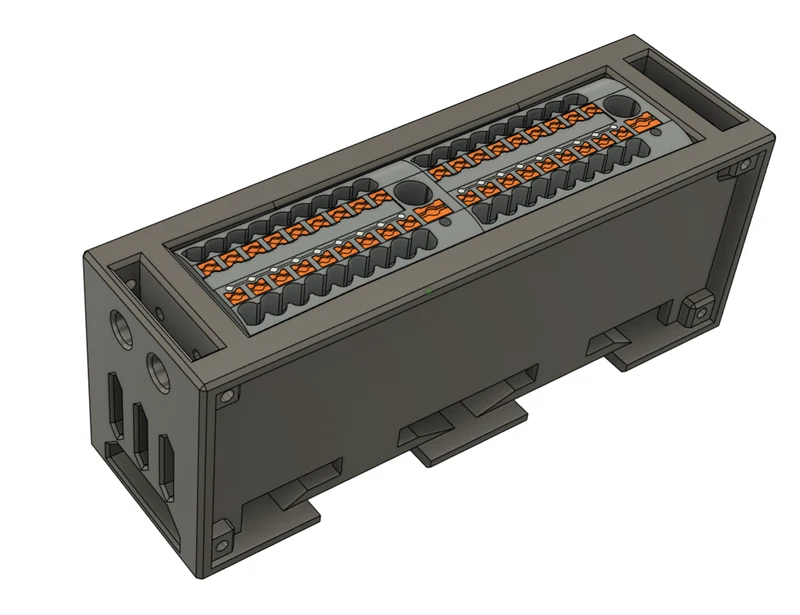

Я разработал оба варианта, чтобы вы могли выбрать тот, который вам нужен.

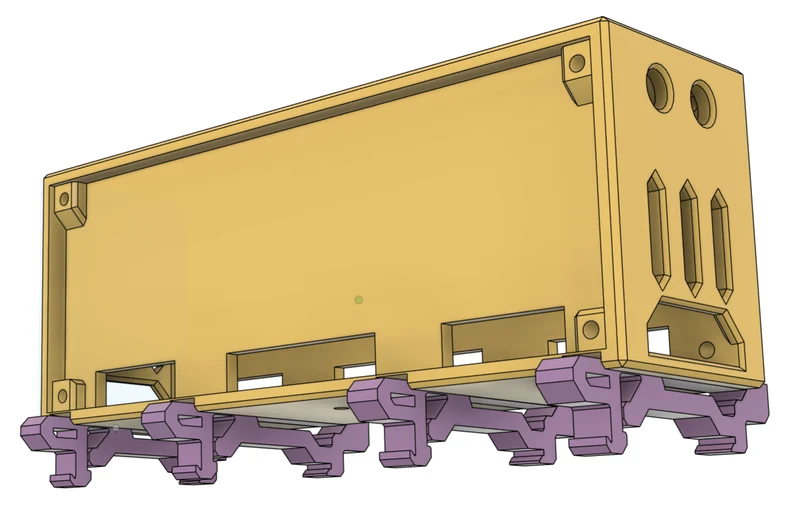

Я разработал модель с напечатанными на 3D-принтере направляющими (распечатайте 4 штуки с обратной стороны), и вы их приклеиваете суперклеем.
Лично я использовал хорошие крепления для направляющих PTFIX, которые прилагались к моим клеммным колодкам, и приклеил их.
Я тоже добавил эту версию. Опять же, выберите то, что вам нужно.

Я использовал винты M3x8. Отверстия имеют диаметр 2,9 мм, поэтому их можно просто вкрутить в пластик.

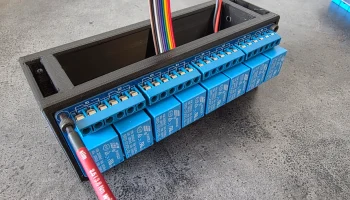

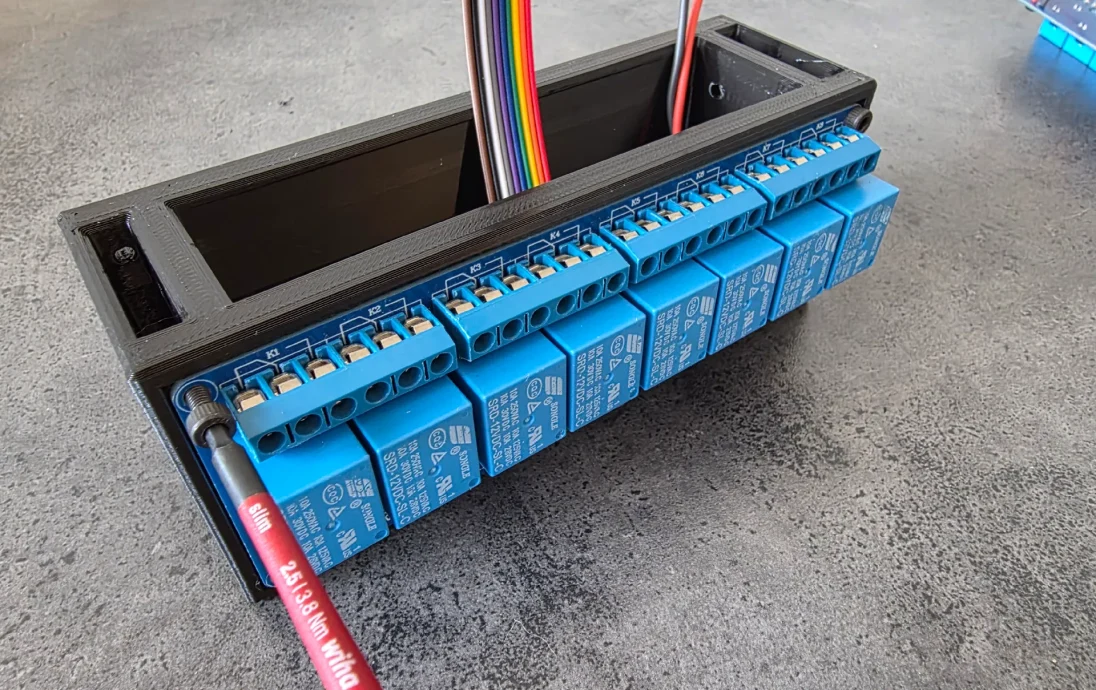

По бокам имеются отверстия для вкручивания винтов М3х8 для фиксации клеммных колодок при необходимости.

Ставьте всем лайк, если возьмете модель с собой, пожалуйста!

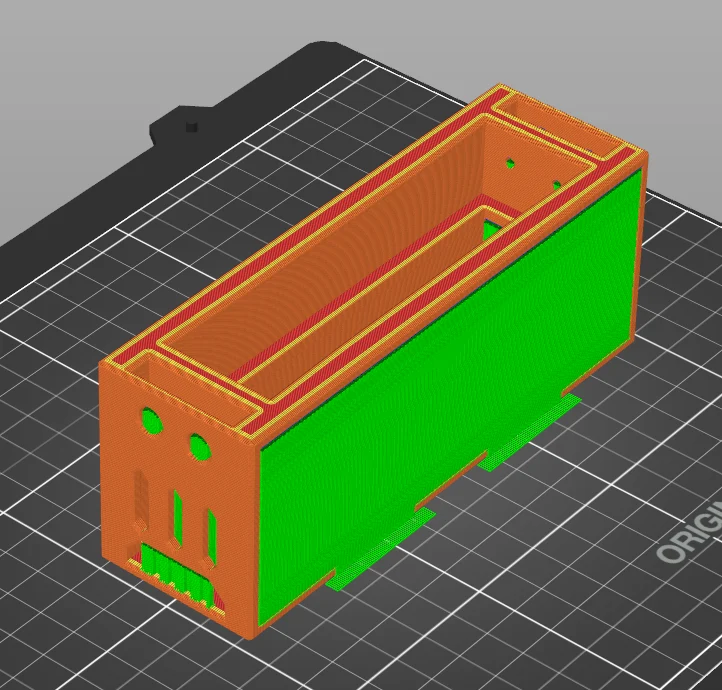

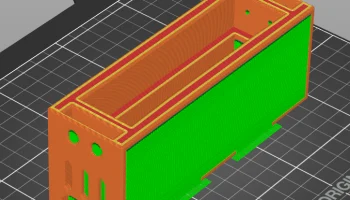

Я печатал в PETG.
Сопло 0,4 мм
Высота слоя 0,2 мм
С опорами
15% заполнение.
