Цепной корпус для SoulCage

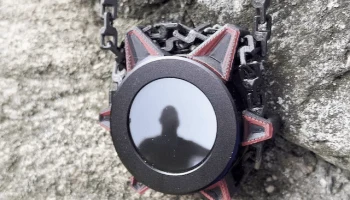

Вишалсонииндия (@electrodonut на YouTube) создал потрясающую подвеску SoulCage — цифровую ловушку души, и он разместил ее на Hackaday. Я подумал, что могу сделать его еще лучше, заменив довольно обычный корпус на тот, который имеет шипы, обмотан цепями и имеет зловещую надпись сзади. Итак, вот оно.

Н.Б. Я также работаю над улучшенной прошивкой для SoulCage. Если/когда я выпущу его, я обновлю этот пост.

ОБНОВЛЕНИЕ 13 октября 2025 г.: я опубликовал альтернативную прошивку. Вы можете найти это здесь.

Однако вся слава Вишалу. Это его идея. Я просто дорабатываю это.

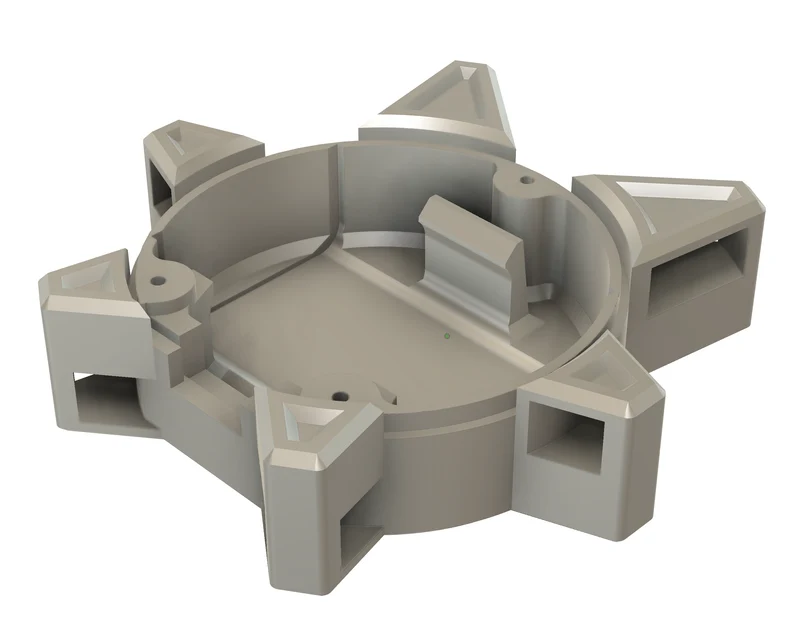

Я смоделировал это в Fusion 360. Я включил модель САПР в форматах .f3d и .STEP.

Печать

Вы можете просто распечатать одноцветную версию. Он оптимизирован для высоты слоя 0,2 мм.

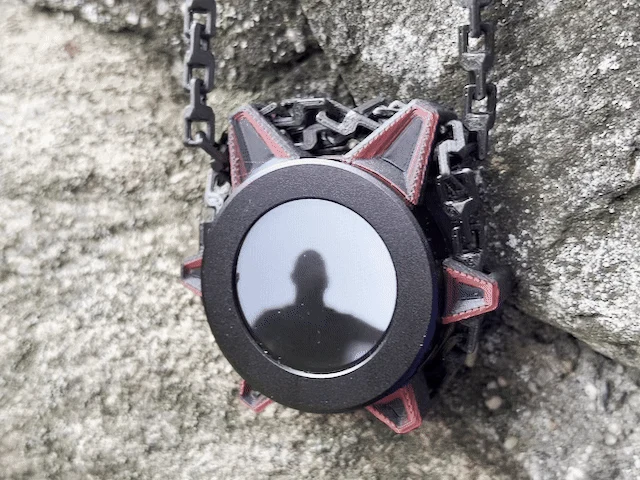

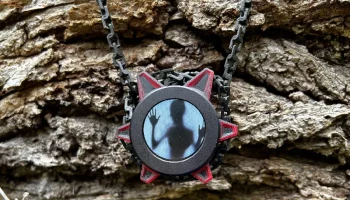

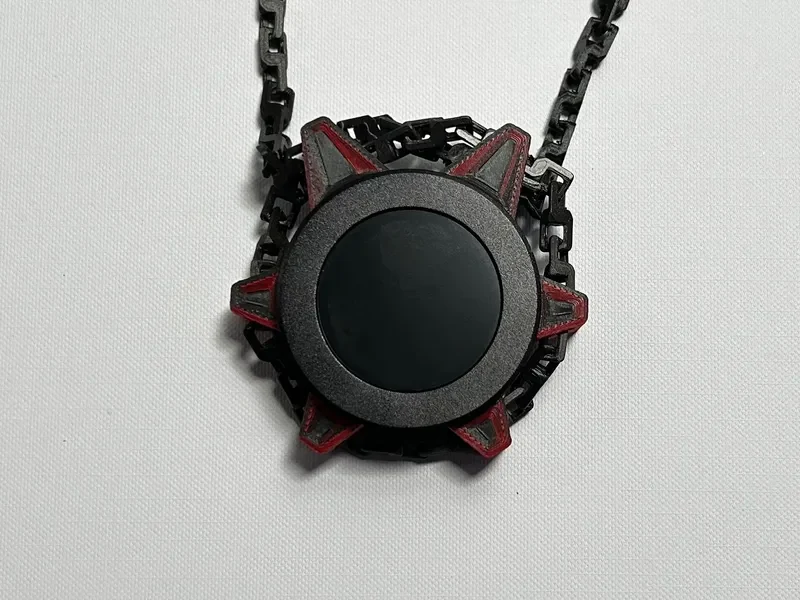

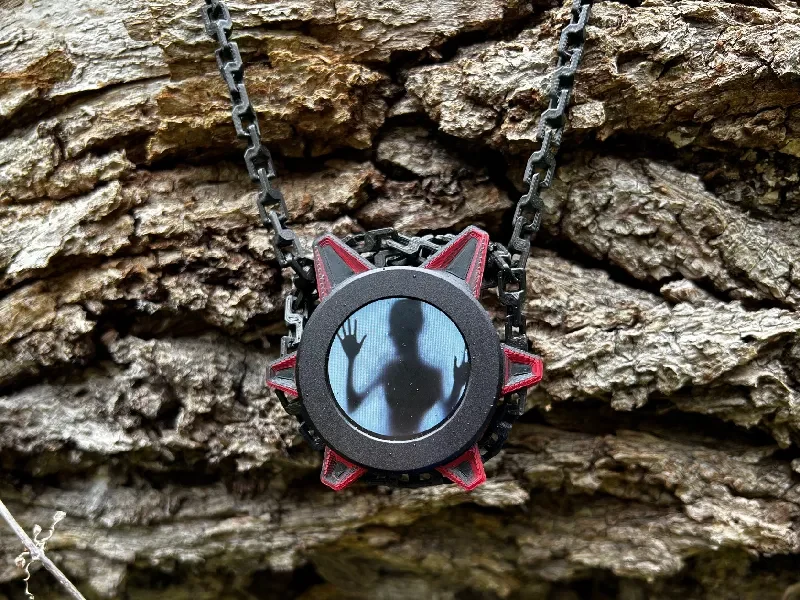

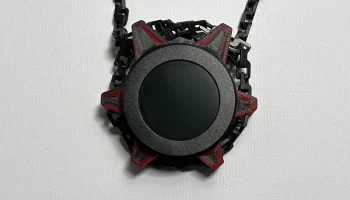

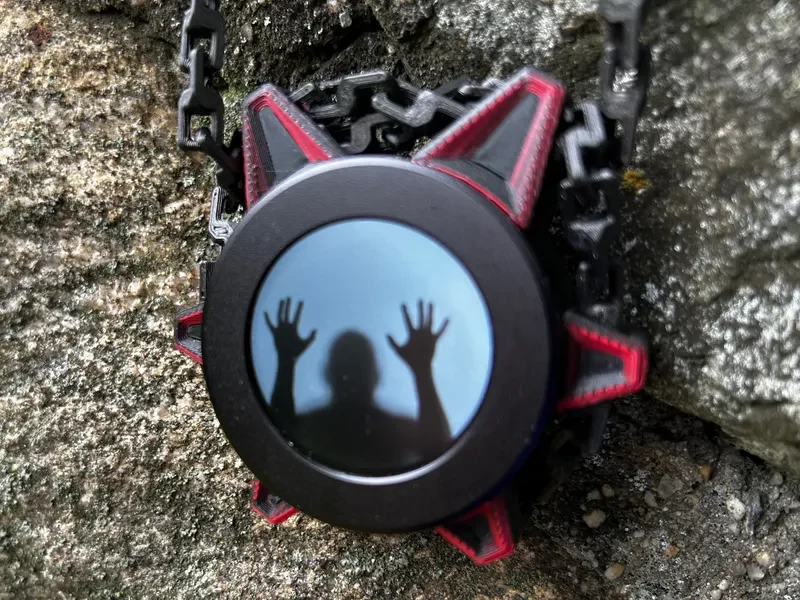

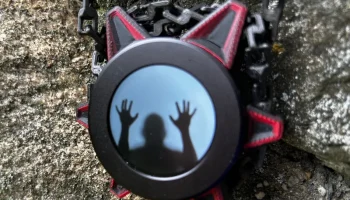

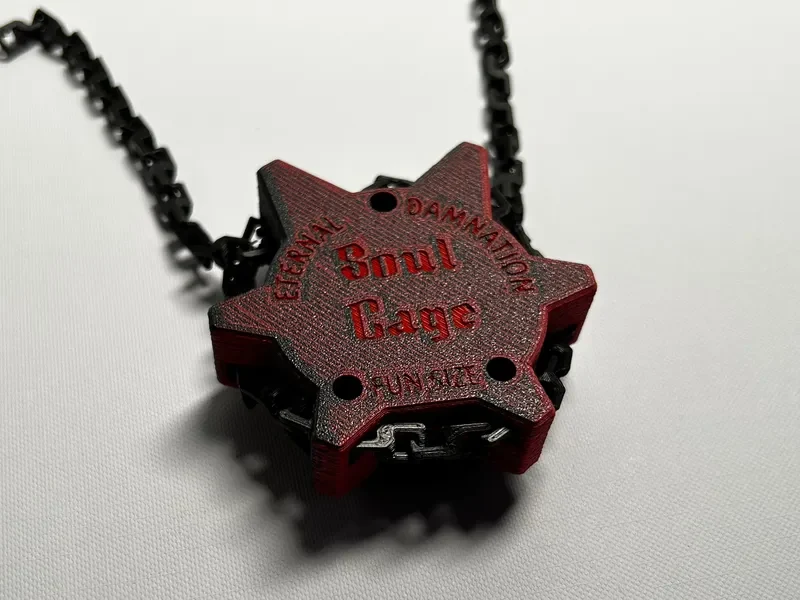

Или вы можете приправить его, как показано на фотографиях. Что я сделал:

красно-черный двухцветный PLA (PolyMaker Panchroma Dual Matte Shadow Red PLA)
ярко-красный PLA для надписи на спине
матовый черный PLA для вставок шипов
Глажка вставок на шипах
нечеткая кожа по внешнему периметру
5 периметров на зажиме аккумулятора для прочности
установите «угол перекрытия» на 45°, чтобы надпись имела единообразную текстуру

Вам также понадобится распечатанная цепочка Easy Chain. 100 ссылок должны быть достаточной длины, или для уверенности распечатайте 150 ссылок.

И распечатайте пару магнитных застежек Easy Chain.

Я включил файл .3mf со всеми перечисленными функциями, а также 150 звеньев Easy Chain и две магнитные застежки на трех печатных платформах.

Сборка

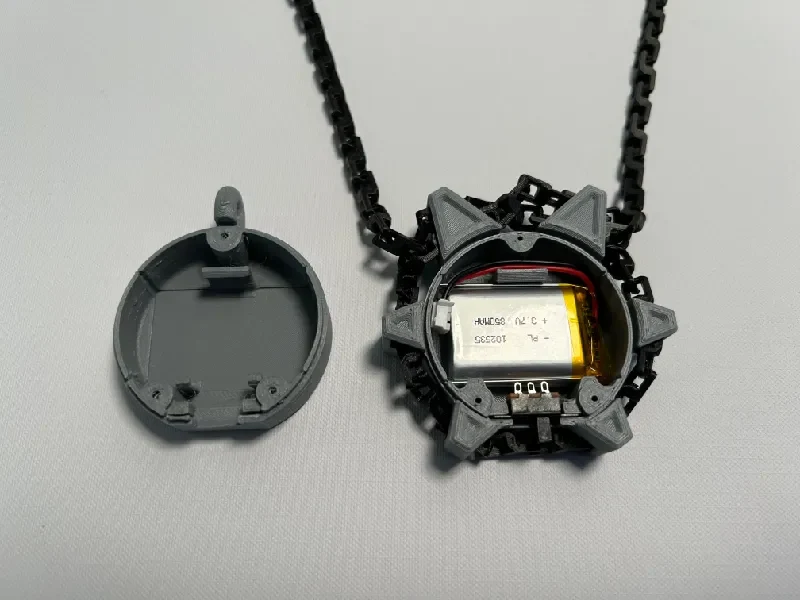

Следуйте руководству Вишала по Instructables, но замените этот случай. После сборки проденьте легкую цепочку в отверстия для шипов. На верхних ш��пах есть место для двух цепей. На фотографиях вы можете видеть, как я проделывал цепочку.

Наконец, прикрепите магнитные застежки на достаточную длину и отрежьте лишнюю цепочку.
