Высокоточный термометр и гигрометр (с прошивкой и схемой)..

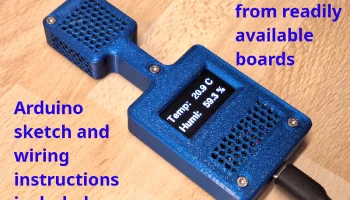

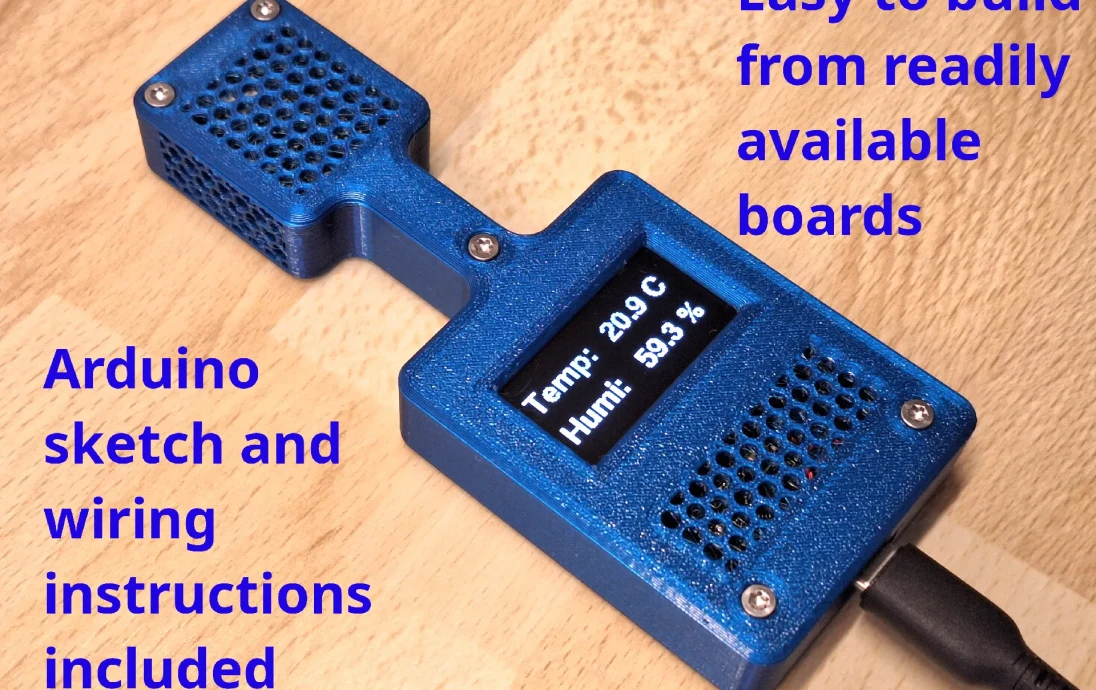

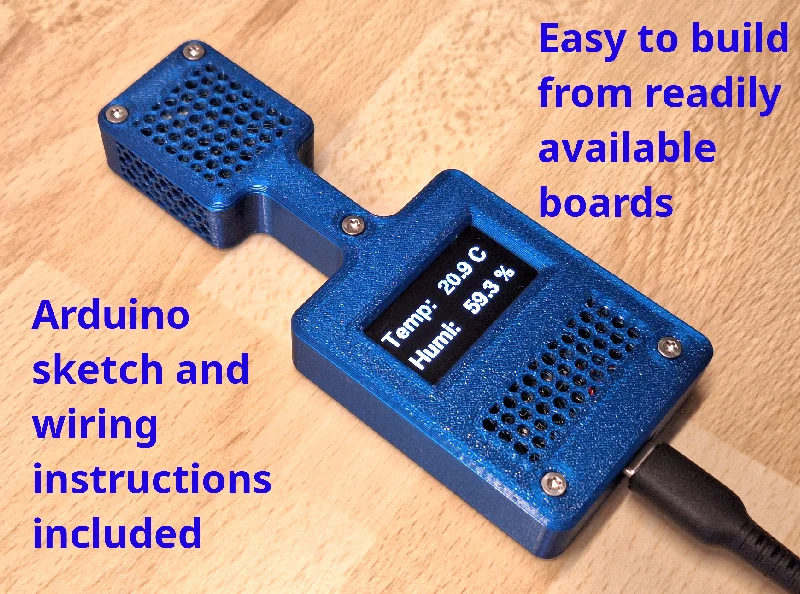

Вариант использования

Кому нужен термометр с точностью до +-0,1°C и гигрометр с точностью до +-0,5% относительной влажности? Я не могу ответить на этот вопрос, но знаю, что несколько лет назад такие устройства были бы безумно дорогими и совершенно недоступными для частного любителя. Одного этого было достаточно для меня, чтобы построить это устройство и спроектировать корпус, напечатанный на 3D-принтере, который строго изолирует датчик от тепла рук пользователя или тепла обрабатывающей электроники, чтобы исп��льзовать весь его потенциал.

Инструкции по электронике

Электронику на самом деле очень легко скопировать каждому, кто хоть раз пользовался паяльником. Установите датчик на плату прототипа, возьмите плату ESP32C3 Supermini и получите необходимый OLED-дисплей. Все эти компоненты мне было легко достать здесь, в Германии, и я предполагаю, что в большинстве других стран это не составит труда.

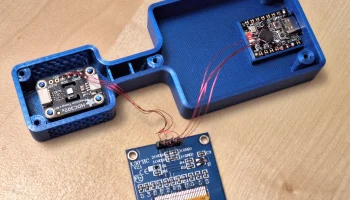

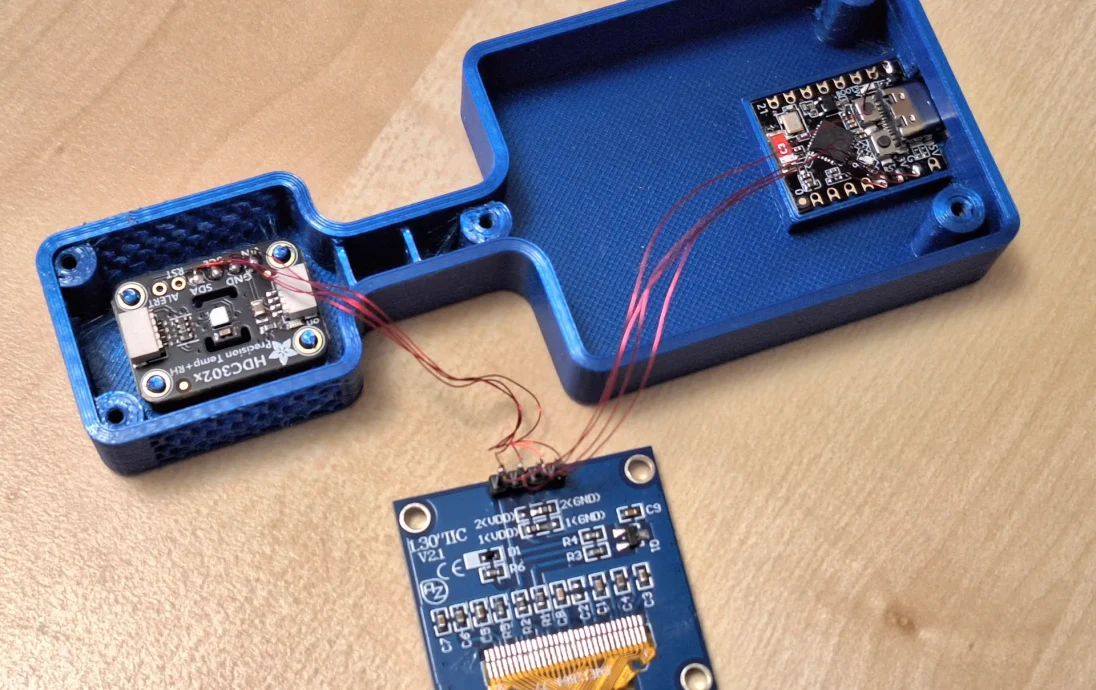

Подключение очень простое. Просто подключите источник питания 3,3 В и контакт заземления от платы ESP32C3 как к дисплею, так и к датчику. Для подключения дисплея и датчика к шине I2C ESP32C3 потребуется еще всего два провода. Вот и все. Загрузите эскиз Arduino (который можно найти в прикрепленном ZIP-файле) в Arduino IDE. Все необходимые библиотеки можно найти в менеджере библиотек Arduino. Компилируйте, скачивайте, наслаждайтесь ;-)

«Схему», то есть точные инструкции по подключению (какой вывод какой платы необходимо подключить к какой другой плате), можно найти в комментариях вверху исходного кода (в файле .zip).

Ссылки на нужные доски

Я никоим образом не связан с этими ссылками. Я просто предоставляю их для справки. Я уверен, что вы можете приобрести эти доски где-нибудь еще.

1,3-дюймовый OLED-дисплей I2C SSH1106, чип 128 x 64 пикселей I2C

Плата процессора ESP32-C3 Supermini

Прецизионный датчик температуры и влажности Adafruit HDC3021

Печать

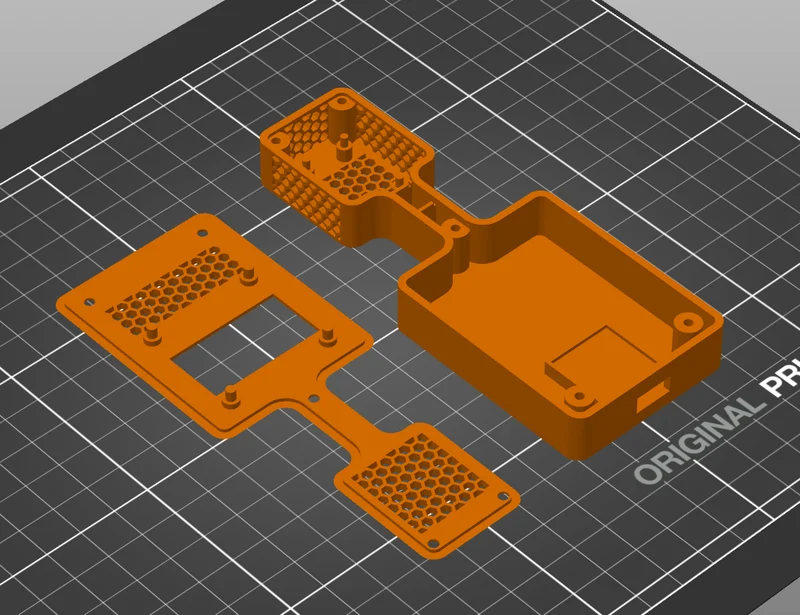

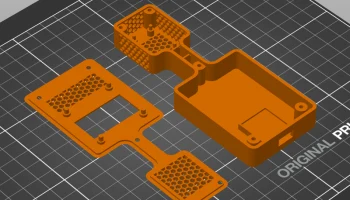

Печать деталей корпуса очень проста. Просто распечатайте их в загруженной ориентации. Никакие опоры не нужны. Параметры печати не критичны. Я использовал PETG, но предполагаю, что PLA тоже подойдет.

Сборка

Вам понадобится 5 штук коротких винтов М2,5. Я использовал M2,5x6 с потайной головкой, но подойдет и немного длиннее или короче.

Электронные платы можно просто закрепить каплей горячего клея внутри вырезов или на контактах соответственно.

Путь проводов к датчику намеренно очень мал, чтобы избежать конвекции воздуха от ESP32/дисплейной части корпуса к датчику. Если вам не нужны достаточно тонкие проволоки, просто используйте отрицательный объем в PrusaSlicer, чтобы сделать канал настолько большим, насколько вам нужно.

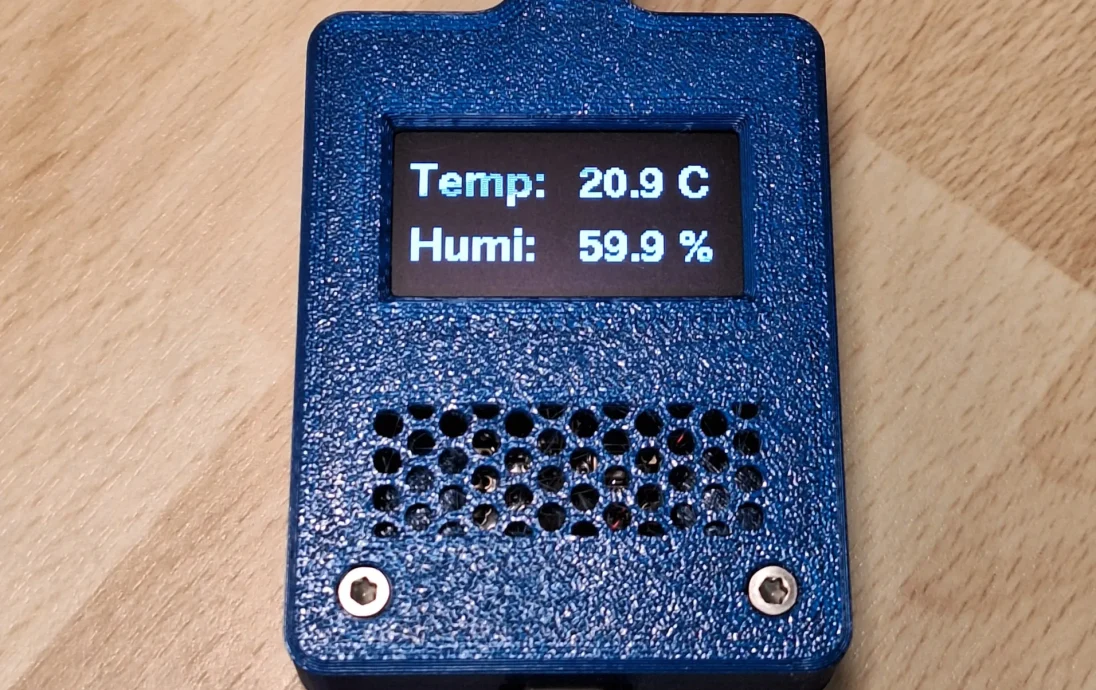

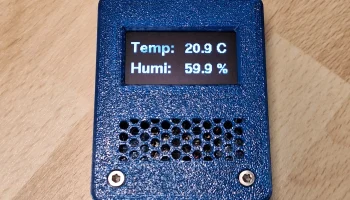

Операц��я

Просто подключите питание через разъем USB в нижней части устройства. Обычно я использовал внешний аккумулятор, чтобы быть портативным. Устройство потребляет очень мало энергии, поэтому вашего павербанка хватит надолго. Я намеренно не стал добавлять батарею, так как это усложнило бы задачу и создало бы еще один источник рассеивания тепла, который повлиял бы на точность.
