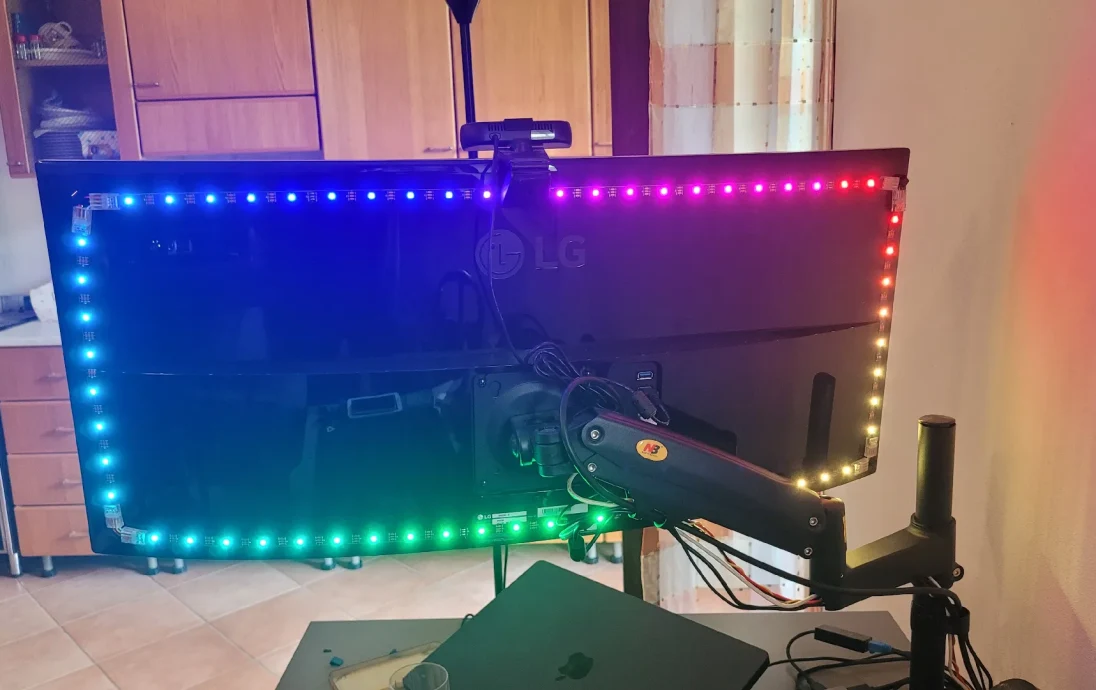

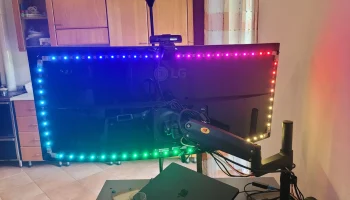

Освещение смещения (ambilight) под корпусом настольной эл..

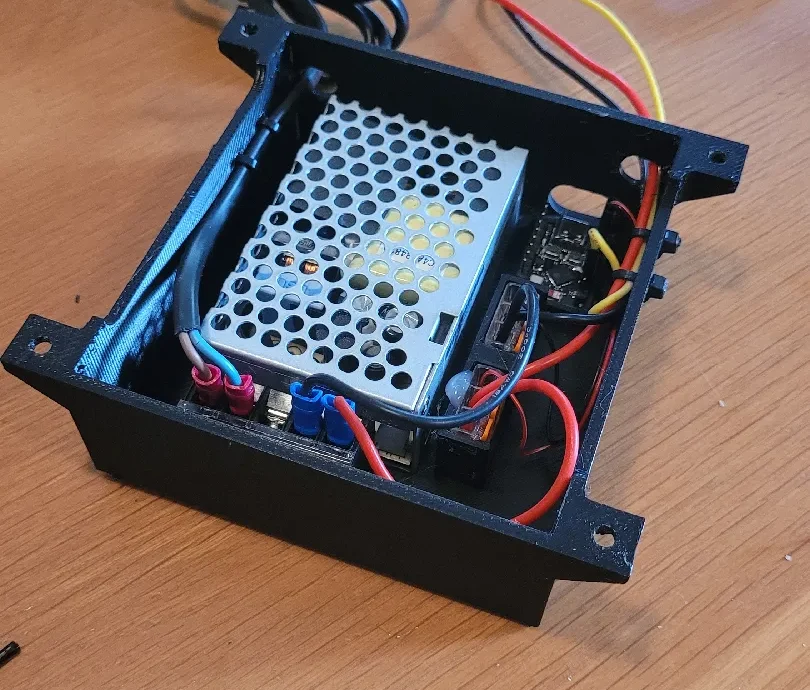

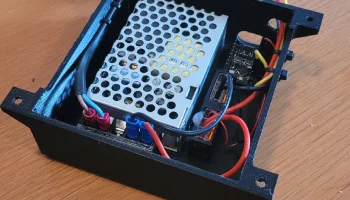

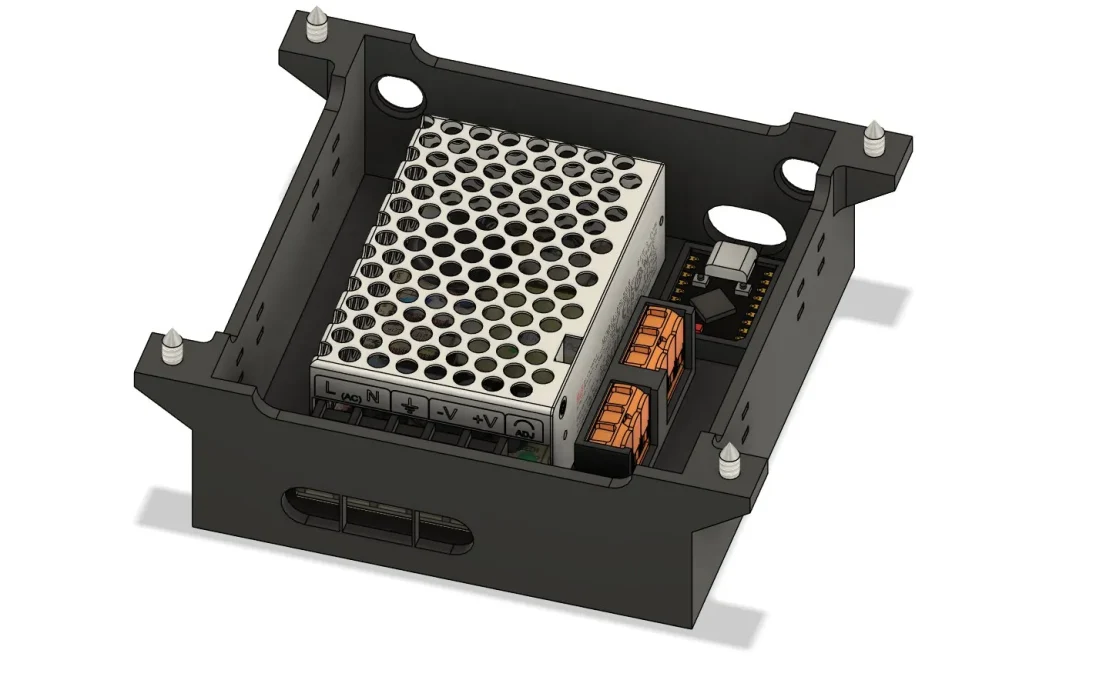

Этот проект позволяет разместить всю электронику, необходимую для беспроводной системы смещенного освещения, в компактном корпусе под столом, который обеспечивает изоляцию от всех электронных частей, циркуляцию воздуха и простоту обслуживания. Проводка имеет входные и выходные отверстия и прорези для защиты от натяжения, а требования к пайке минимальны.

спецификация
esp32-c3, с установленным WLED
два набора заголо��ков для esp32
Блок питания Mean Well RS-25-5 25 Вт
От 2 до 8 застежек-молний 1х3 мм.
2 Ваго 221-412
кабель переменного тока, желательно с заземляющим проводом (розетка к блоку питания)
Провода 2x10 см красный+черный (от блока питания к Wagos)
2x5 см с заделкой DuPont с одной стороны (от wago до esp32)
3x? см красный+черный+сигнальный провода, �� сигнальным проводом, имеющим окончание DuPont (wagos и esp32 к светодиодной ленте)
? см светодиодной ленты WS2812b
4 Шуруп для дерева длиной 13+ мм и диаметром 4 мм с потайной головкой (крепление к корпусу)
2 болта M3x5 BHCS (крепление блока питания)
горячий клей, если wago или esp32 недостаточно плотно сидят в своих слотах
4-5 вилочных разъемов (предпочтительно для подключения клемм блока питания)
ПЕЧАТЬ

Я напечатал корпус с соплом 0,6 мм и добавил по углам выступы, чтобы избежать подъема основания. Если ваши wagos или esp32 не плотно сидят в креплениях, добавьте немного горячего клея, чтобы они держались на месте.

СБОРКА

Сборка проста и не требует особых навыков, однако уделяйте особое внимание при работе с соединениями блока питания переменного тока!

припаяйте два разъема на esp32 перевернутым образом (длинная сторона торчит вверх, вставляется сверху, а не снизу, как обычно)
установите WLED на свой esp32, простой способ — использовать веб-интерфейс по адресу https://install.wled.me/, если COM-порт продолжает сбрасывать настройки, подключите esp32, удерживая кнопки загрузки и сброса.
завершите все провода соответствующими разъемами
лопаты для проводов переменног�� тока
лопатки с одной стороны и зачищенная длина с другой стороны для проводов от блока питания к Wago
длина проводов от Wago до ESP32 зачищена до DuPont
зачищенная длина + dupont до? для ваших светодиодных ленточных кабелей
подсоедините все провода правильно
подключитесь к веб-интерфейсу WLED вашего esp32 и установите количество светодиодов и контакт gpio, который вы использовали
подключить Hyperion к esp32 через протокол ip и wled
необязательно, подключите экземпляр домашнего помощника к esp32 через интеграцию wled.
ПРОВОДКА
