Индивидуальное считывающее устройство SpoolSense........
Модульный футляр для сканера NFC/RFID SpoolSense.org для управления моими катушками и сухими ящиками.
Этот корпус является частью экосистемы SpoolSense — проекта с открытым исходным кодом для отслеживания катушек с нитью с помощью NFC.
Полный проект, встроенное ПО и общее руководство по подключению: https://spoolsense.org.
Информацию о сборке этого сканера можно найти здесь: https://github.com/SpoolSense/spoolsense_scanner/tree/main/usermods/ Plasticsnake.
Особенности
модульный
легкая печать
работает на небольших принтерах

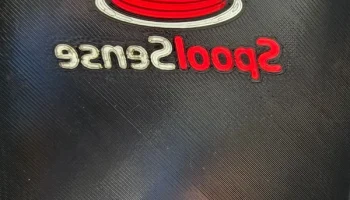

более красивая поверхность за счет печати в перевернутом виде и соединения болтами… саморезами
минимальная необходимая поддержка, сокращение времени и ненужных материалов

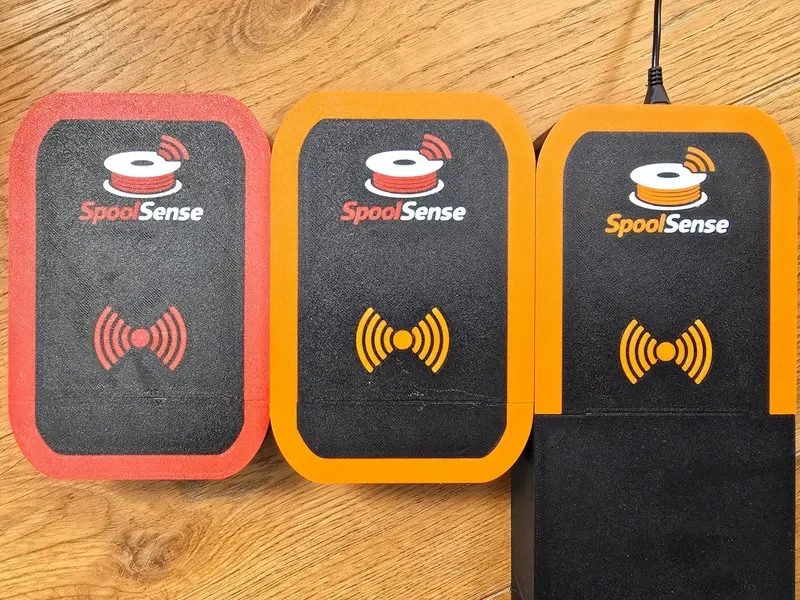

цветной дизайн — обязательно проверьте правильный цвет головок

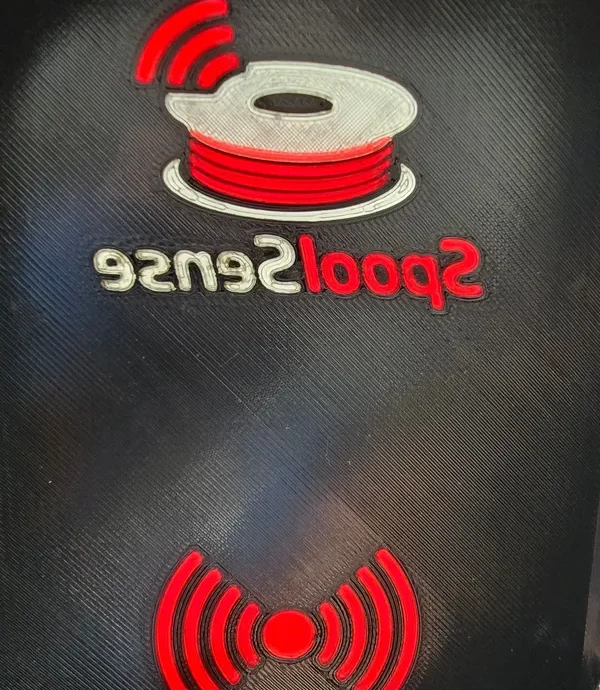

логотипы (RFID и SpoolSense полупрозрачны, поэтому светодиоды используются для отображения статуса).
SpoolSense показывает состояние и цвет нити с помощью встроенного RGB-светодиода.
ESP32DevKitC
ESP32-S3-Зеро
завинчивание обычными саморезами M3 с внутренним шестигранником
Задняя часть взаимозаменяема для будущих изменений (клавиатура, ЖК-дисплей, TFT, кнопки...), поэтому передняя част�� может оставаться «как есть» с NFCReader и ESP32.
разъем питания спереди
сменная монтажная пластина для различных плат ESP и NFC

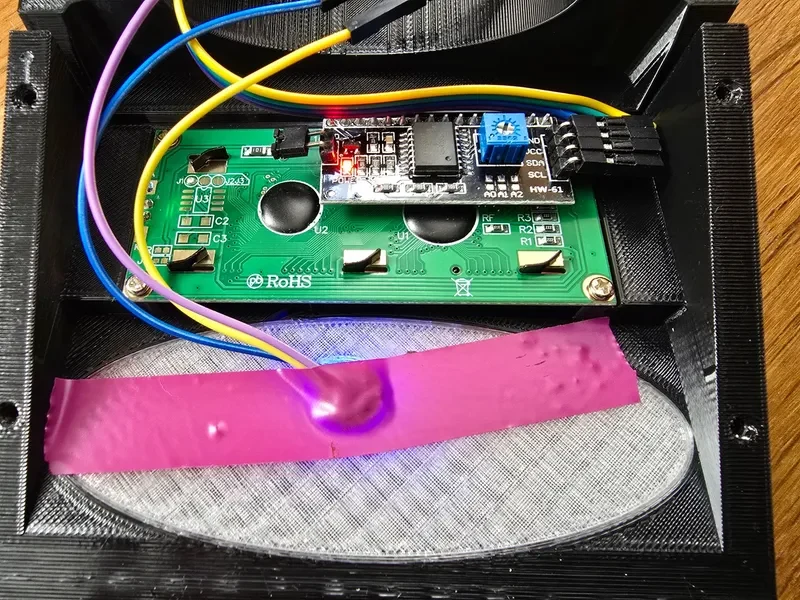

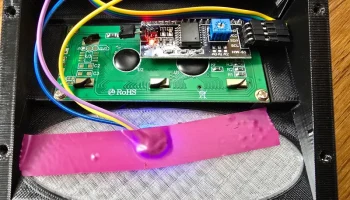

ожидается расширение для использования ЖК-дисплея и
внешний RGBLED
Аппаратное обеспечение
Винты М3
Как собрать
распечатайте необходимые детали
изменить настройку цветов
если вам не нужны цвета, используйте вместо них предпочитаемый вами цвет
один цвет прозрачный — поэтому светодиод ESP и платы NFC ярче
соедините корпус с «торцевиками» с помощью 2 M3x20. Если возможно, закрепите детали на плоской поверхности. Винты вкручены под углом для облегчения доступа, но есть риск, что они немного сместятся при затягивании.

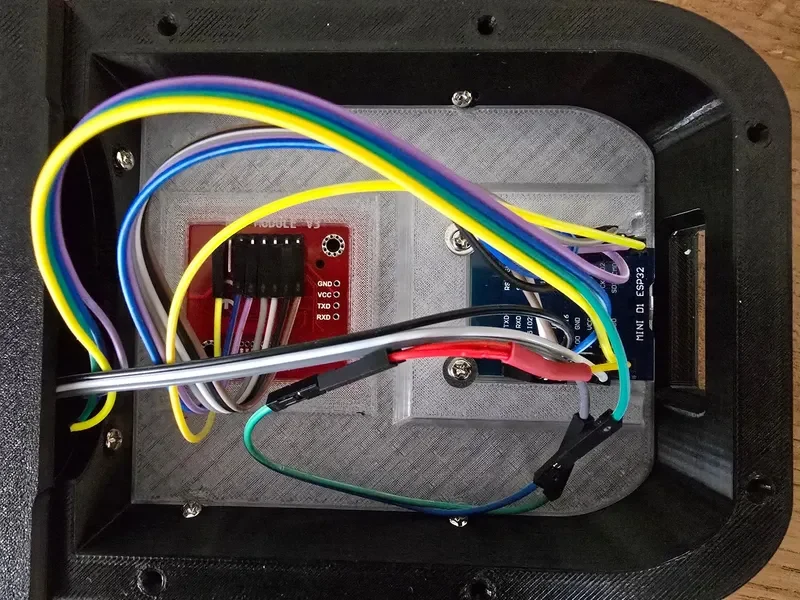

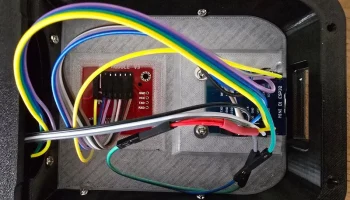

распечатайте только необходимую монтажную пластину. Один для ESP32DevKit1, другой для D1 mini ESP.
заполните плату NFC перед вставкой монтажной пластины в корпус
закрепите монтажную пластину четырьмя винтами M3x10. Головки будут надежно удерживать палитру.
Если что-то шевелится… используйте горячий клей ;-)
установить прошивку SpoolSense
подключите его правильно и проверьте
закрыть дело...
… наслаждайтесь
Есть вопросы? Не стесняйтесь спрашивать в комментариях
