ESP3D-чехол для Prusa MK3S+

Вы когда-нибудь беспокоились о том, что у вас есть слот для Raspberry Pi Zero в корпусе вашего Prusa MK3S+, но вы вряд ли сможете его использовать, поскольку Pi Zero уже устарел?

Что ж, мне было интересно, нельзя ли просто установить модуль ESP3D от Fysetc именно в этом месте, чтобы я мог использовать действительно аккуратный проект прошивки Люка esp8266 с GitHub для удаленного управления и мониторинга моего принтера.

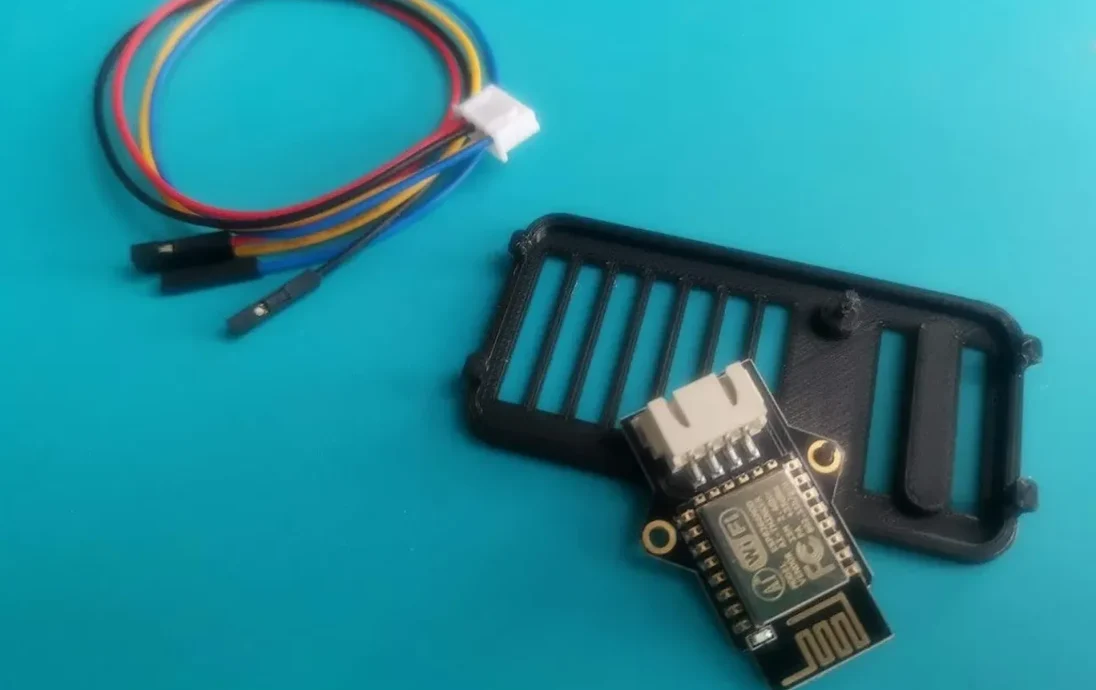

Итак, я взял оригинальный raspberry-cover.stl со страницы Prusa на GitHub и поместил на него несколько монтажных штифтов для модуля ESP3D — и вот: esp3d-cover.stl для вашего Prusa MK3S+.

Наслаждайтесь!

Настройки печати

Принтер: Пруса i3 MK3S+

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 100%

Нить: Prusament PETG, черная.

Примечания:

Лучше всего просто использовать рекомендуемые настройки печати, которые вы используете для всех деталей вашего принтера Prusa.

Пост-печать

Сборка

Что ж, сборка довольно проста: просто укоротите провода и припаяйте к ним несколько контактов — почти так же, как вы это сделали бы с Pi Zero.

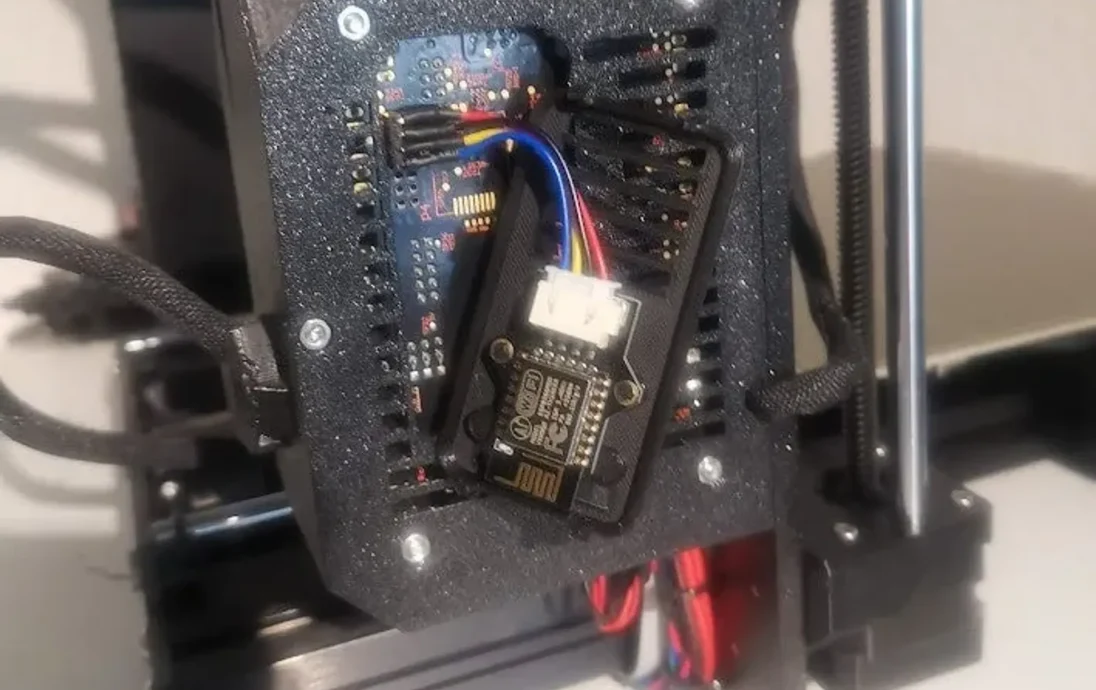

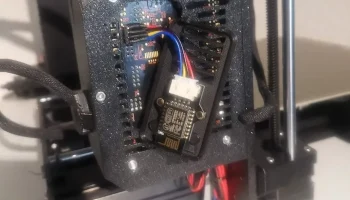

Но как смонтировать печатную плату? Просто наденьте его на напечатанные штифты на внутренней стороне крышки, расплавьте их горячим ножом или отверткой, и он будет установлен идеально. Не может быть проще.
