Neon Heart

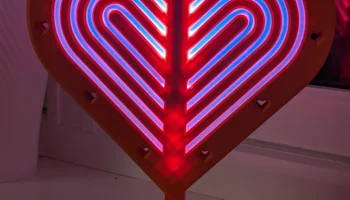

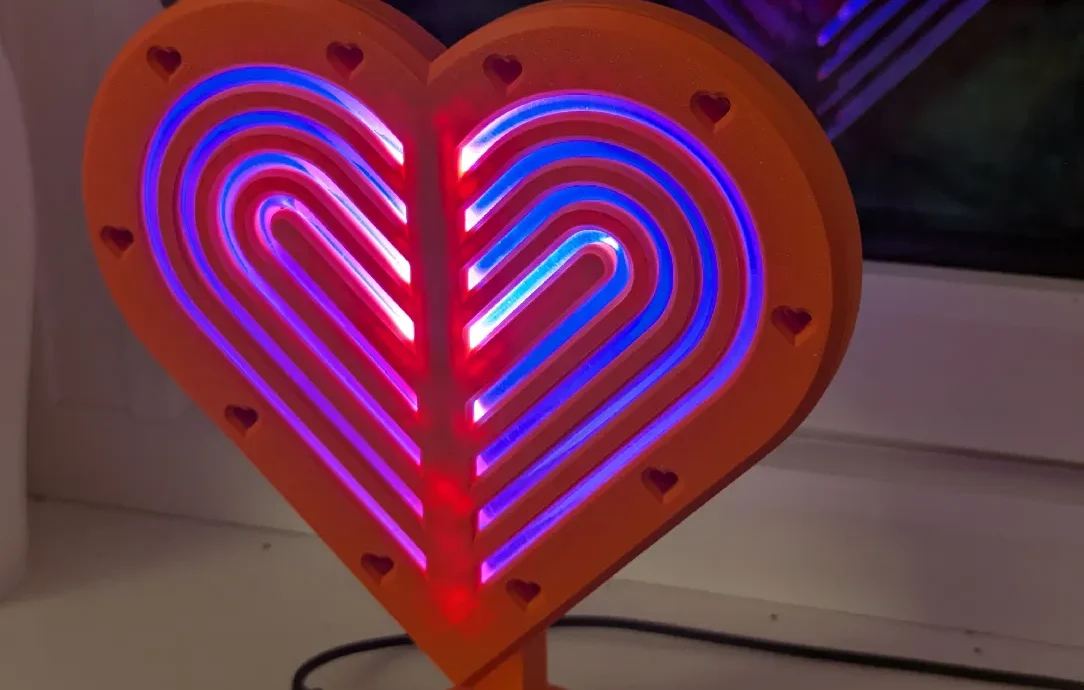

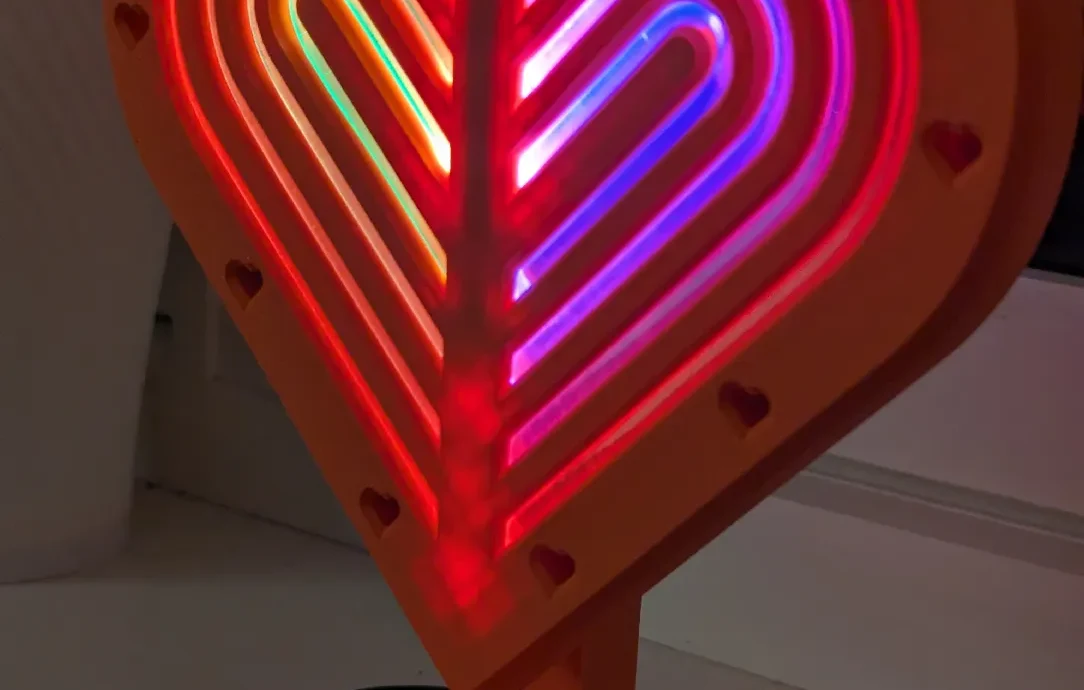

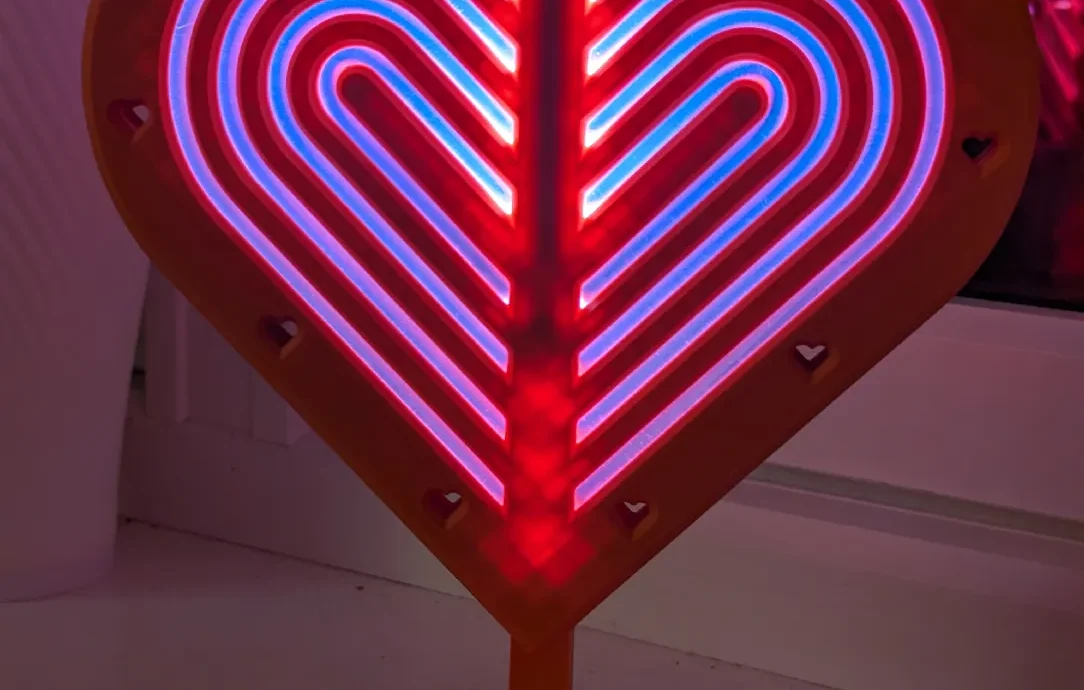

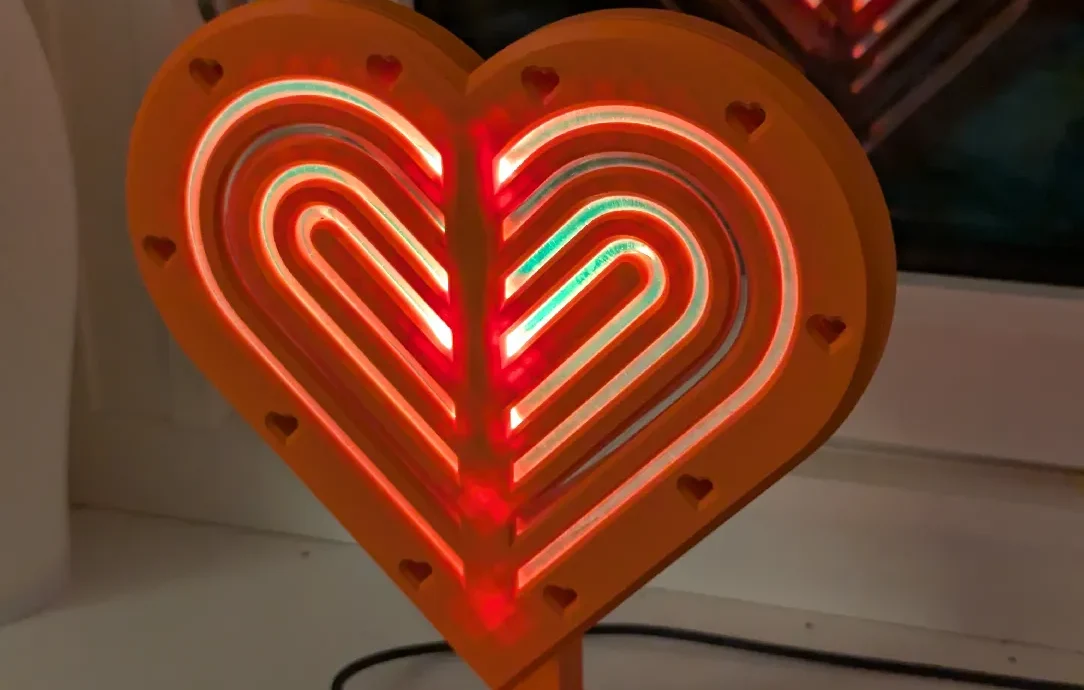

У меня повсюду лежат пластиковые трубки с боковым свечением, поэтому я подумал, что из них получится несколько искусственный неоновый свет. Дает хороший неоновый свет :D.

Я использовал ESP32-C3 в качестве контроллера и двух сенсорных кнопок. В качестве светодиодов, как всегда, я использовал светодиоды WS2812. На сборку и пайку у меня ушло всего несколько часов. Это был хороший проект выходного дня, который я сделал за один день. Ну дизайн занял у меня день или два.

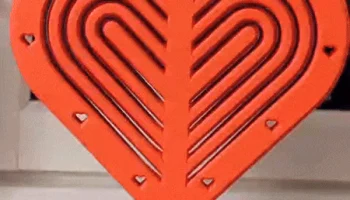

Большую часть упражнения вы знаете. Распечатайте детали и скрутите их вместе. Я оставляю здесь несколько фотографий для справки, но в сборке нет никаких хитростей.

Электронные компоненты:

ESP32-C3 Контроллер легко найти, слот для крепления предназначен для этой модели. Будьте осторожны, некоторые продавцы, как я слышал, продают без внутренней вспышки, что означает почти бесполезность. Так что не заказывайте самый дешевый из найденных, читайте отзывы и не покупайте у продавца, которому вы доверяете.

Сенсорные кнопки Модули сенсорных кнопок, которые я всегда использую. Я добавил конденсатор емкостью 15 пФ только для снижения чувствительности. Здесь я поделился более п��дробной информацией ранее.

Светодиоды Подойдет любой светодиод WS2812, он не имеет формы, а просто вписывается в модель. Я просто делюсь ссылкой на те, которые я использовал.

Другие части:

Боковые светящиеся трубки диаметром 5 мм Ими приятно пользоваться, они светят не слишком ярко, но слегка светятся, приятны для глаз. На самом деле интересно использовать в проектах.

Гайки и винты M3 Есть множество вариантов, вместо того, чтобы делиться продуктом, я поделился ссылкой для поиска. Я до сих пор использую упаковку, купленную в прошлом году.

Несколько фотографий, сделанных во время сборки.

Для сенсорных кнопок я использовал PIN 5 и 6, VDD подключен к 3,3В от ESP32. Если вы не добавляете дополнительную емкость к сенсорным кнопкам, они обычно очень чувствительны, и прикосновение на р��сстоянии может раздражать. Я обычно добавляю дополнительно 15 пФ, чтобы снизить чувствительность. Вот мои припаянные кнопки и случайная картинка, на которой показано место пайки дополнительной емкости.

Последнее замечание о кнопках: когда вы покупаете эти модули, они переходят в кнопочный режим с активным высоким уровнем. Поэтому я замыкаю перемычку А, чтобы активировать низкий уровень. Лучше работает с приложением WLED.

Вы можете припаять 15 пФ к контактам, обозначенным как «Внешняя сенсорная панель».

Прежде чем я забуду WLED, чтобы запрограммировать вашу плату. Если программирование не удается, убедитесь, что плата находится в режиме загрузки. Для этого нажмите обе кнопки на плате, загрузку и сброс, сначала выполните сброс, а затем загрузитесь и повторите попытку программирования.

Не забудьте поблагодарить ребят из WLED за это прекрасное приложение.

Я использовал два модуля по 8 светодиодов в каждом. Они не потребляют слишком много тока, поэтому я использовал старый кабель, который снова вырезал из старого кабеля Ethernet.

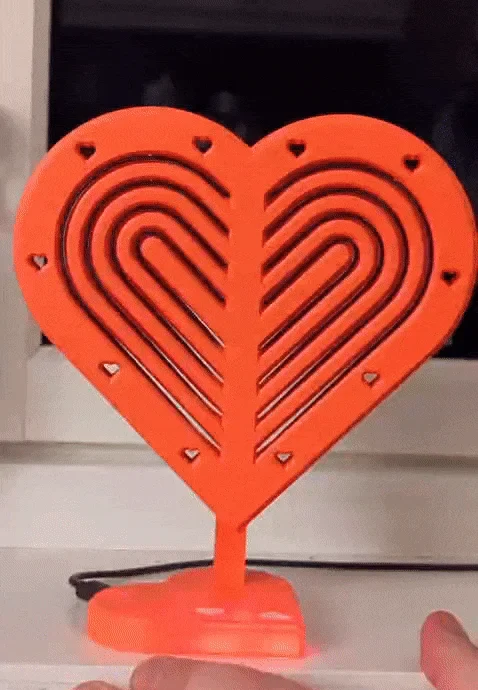

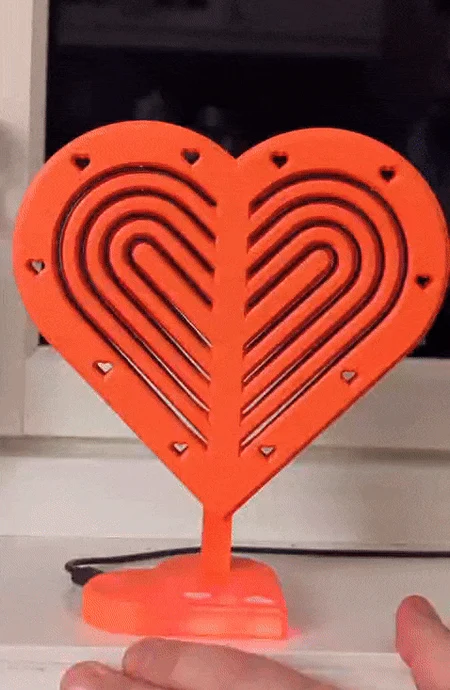

Вот как это выглядит: светодиоды расположены на задней панели, а трубки бокового свечения — внутри передней панели. Не забудьте прикрепить вставные гайки М3 к передней панели.

Остальное говорит само за себя: части соединяются друг с другом только одним способом. Установите все вставки на место и проложите кабели.
