Автоматическая прецизионная кормушка для рыбы (с Wi-Fi, R...

Это устройство подачи идеально подходит, когда точный контроль порций важнее, чем хранилище большой емкости. Он вращает лоток для подачи и выдает шесть заранее отмеренных порций еды. Как только он достигнет последнего слота, верните лоток в исходное положение и снова наполните его едой. Для полной функциональности сопутствующему приложению требуется Wi-Fi и Интернет. Он предоставляет графический интерфей�� пользователя для установки расписания, просмотра журналов и изменения настроек. И да, вы можете использовать новое приложение с исходным устройством подачи.

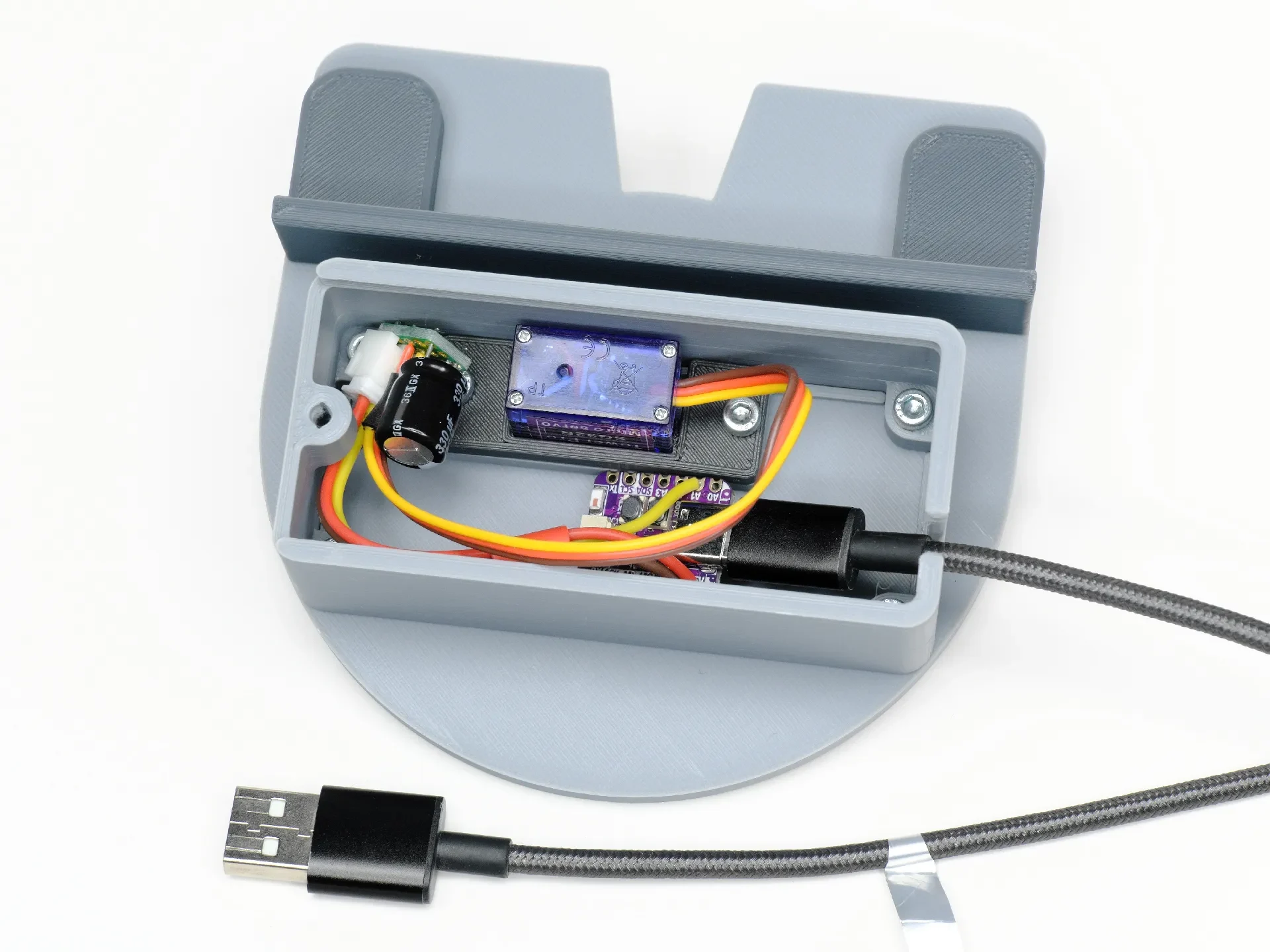

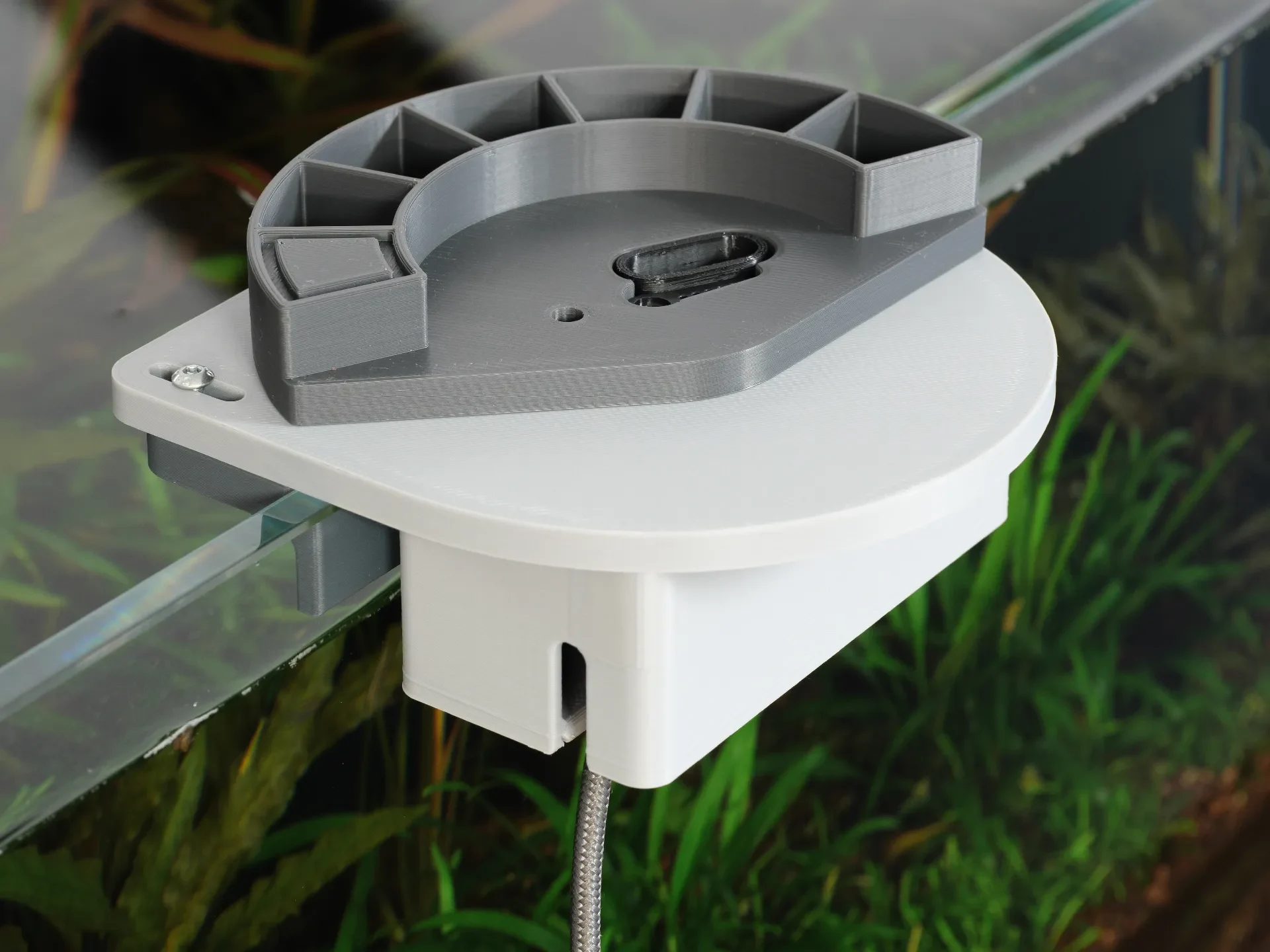

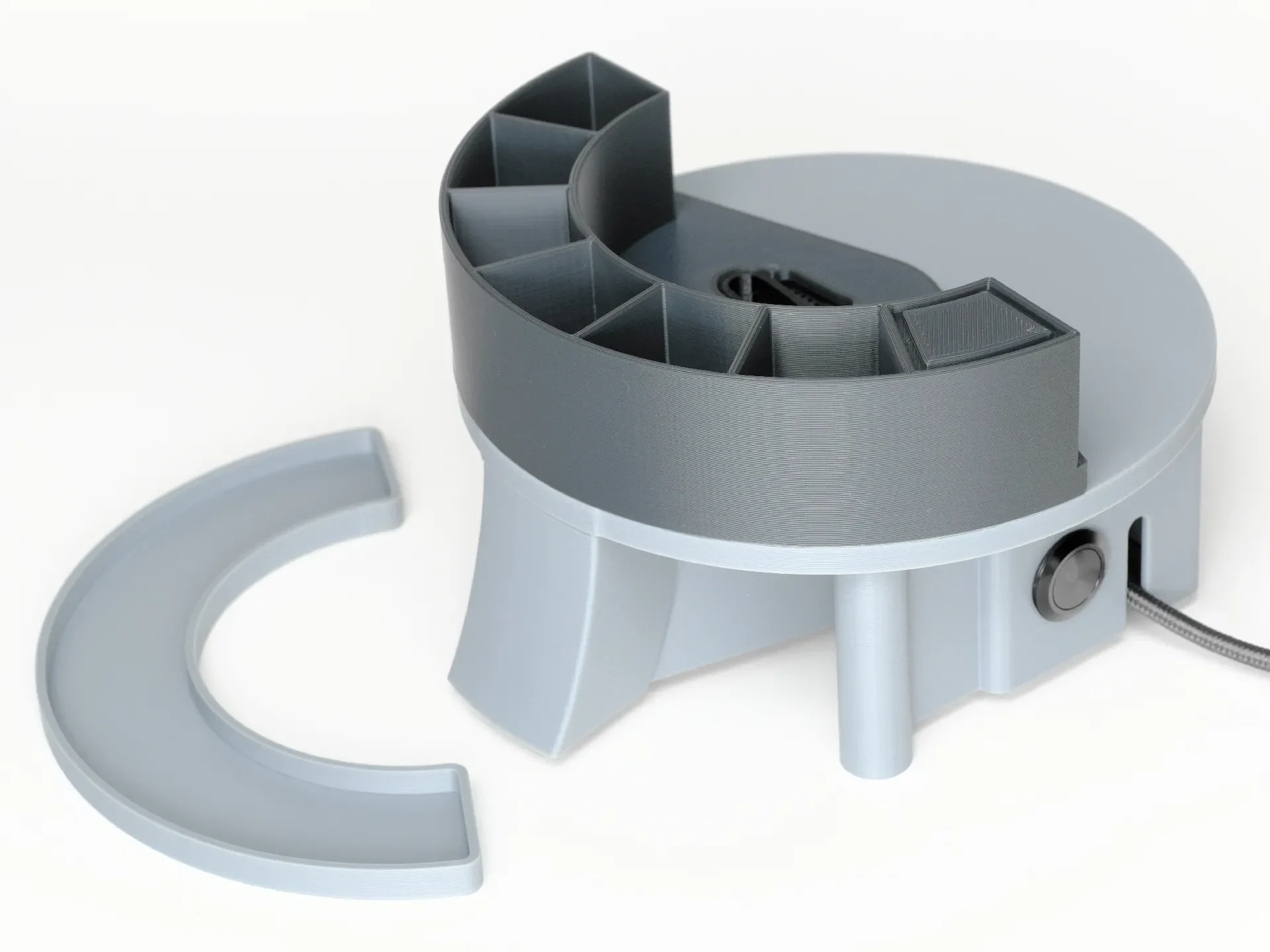

На фотографиях для этого проекта изображена маленькая прижимная кормушка со стандартным лотком и средняя кормушка с отверстием для кормления и высоким лотком.

Особенности

Выдает заранее отмеренные порции еды. Больше не нужно гадать, сколько еды выйдет.

Работает со многими типами и формами продуктов. См. инструкции по печати для очень маленьких продуктов.

Совместим со многими корпусами без оправы, с ободком или с крышкой с отверстием.

Совместим со многими платами ESP32.

Дополнительная кнопка, которая подает и сбрасывает лоток, не открывая приложение.

Я также сделал несколько удобных программных функций.

Графический интерфейс, удобный для мобильных и настольных компьютеров. Нет необходимости запоминать запутанные последовательности кнопок.

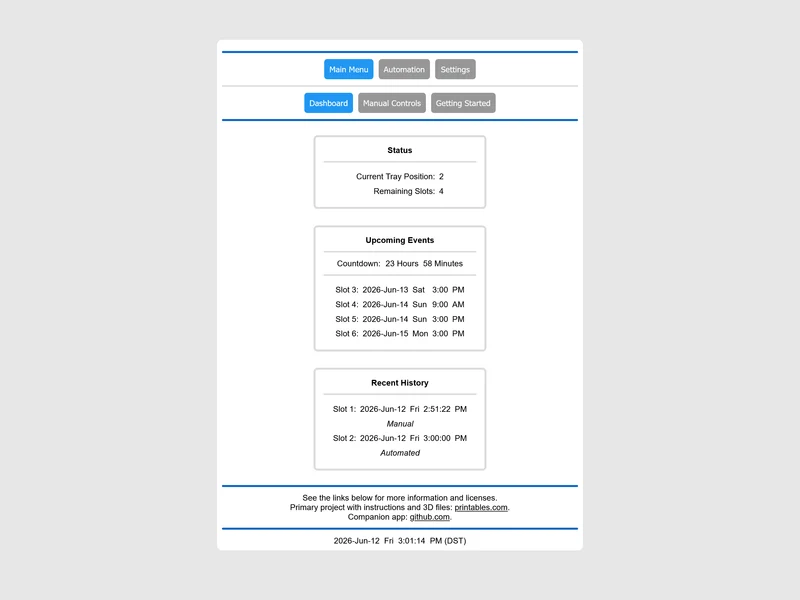

Панель мониторинга показывает вам прошлое, настоящее и будущее с первого взгляда.

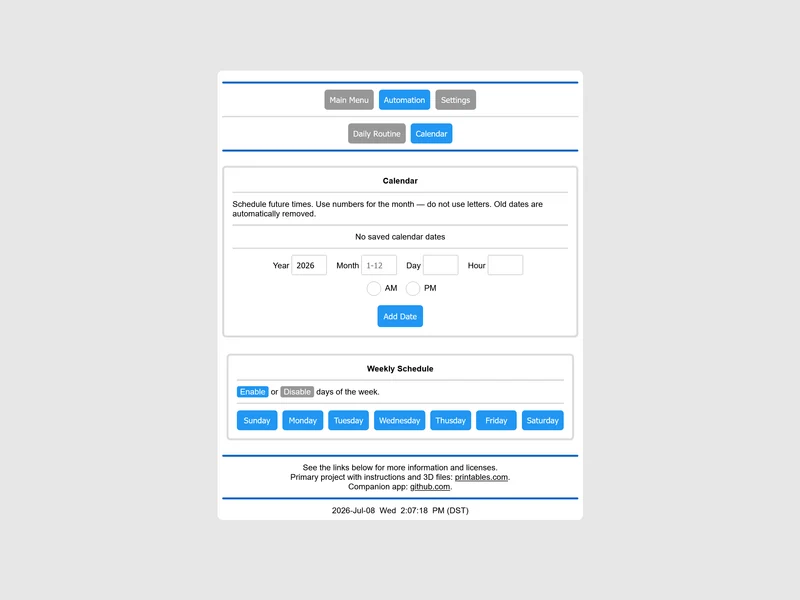

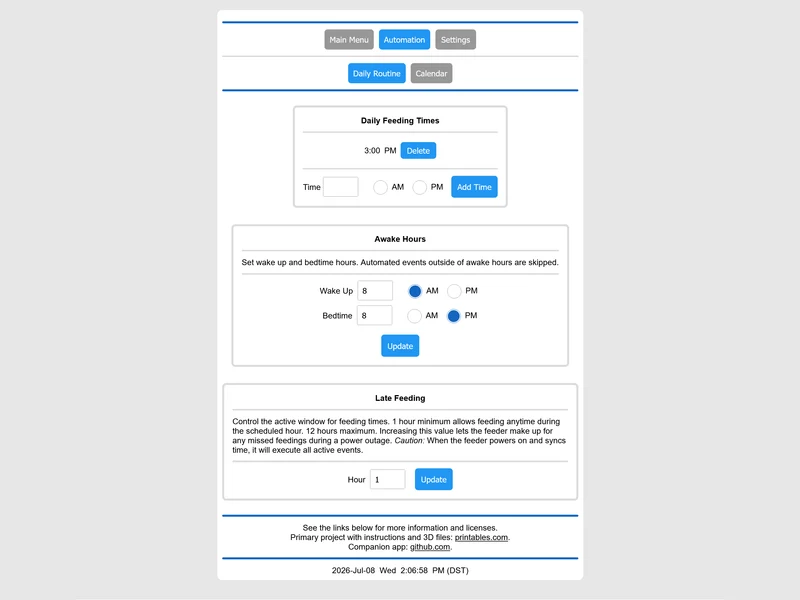

Улучшенный планировщик с большим количеством опций.

Полностью частное локально размещенное приложение. Никаких облачных сервисов, учетных записей и подписок.

Просматривайте журналы и различные показатели. Посмотрите, что произошло, пока вас не было.

Версия 2

Вторая версия направлена на упрощение использования и сборки устройства подачи. Я переделал все с нуля и написал (в основном) новое приложение. Самые большие улучшения:

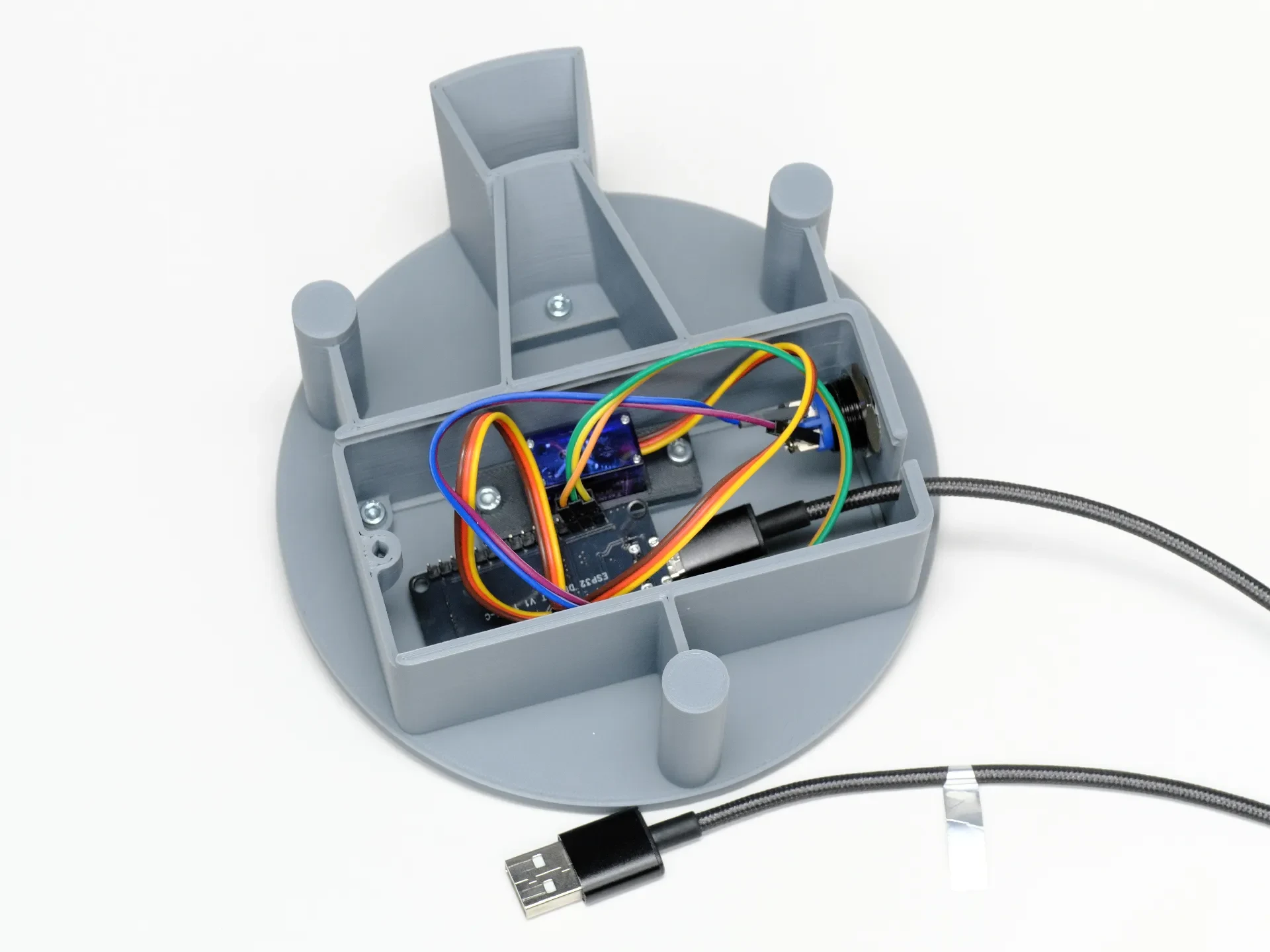

Значительно больший блок электроники. Есть место для полноразмерных плат ESP32 и перемычек!

Расширенные возможности и настройки в приложении. Возможно, я увлекся во время тестирования.

Улучшенный планировщик.

Вы можете запустить приложение, используя имя хоста в дополнение к IP-адресу.

Требования к приложению

Для полной функциональности приложению при запуске требуется Wi-Fi и Интернет. Интернет необходим только для запроса сервера времени. После синхронизации времени при запуске устройство подачи может продолжать работать бесперебойно и полностью автоматически без Wi-Fi или Интернета. Однако без периодической синхронизации времени внутренние часы будут постепенно смещат��ся: от нескольких секунд до нескольких минут в течение одного дня. А без Wi-Fi вы не сможете получить доступ к графическому интерфейсу пользователя.

Принадлежности

Если вы новичок в ESP32, я рекомендую покупать платы от производителя, который включает в себя отличную документацию и учебные пособия, например Adafruit или Sparkfun.

Крепежи.

До (9) винтов M3x10 мм или до (9) винтов #4-40x3/8 дюйма.

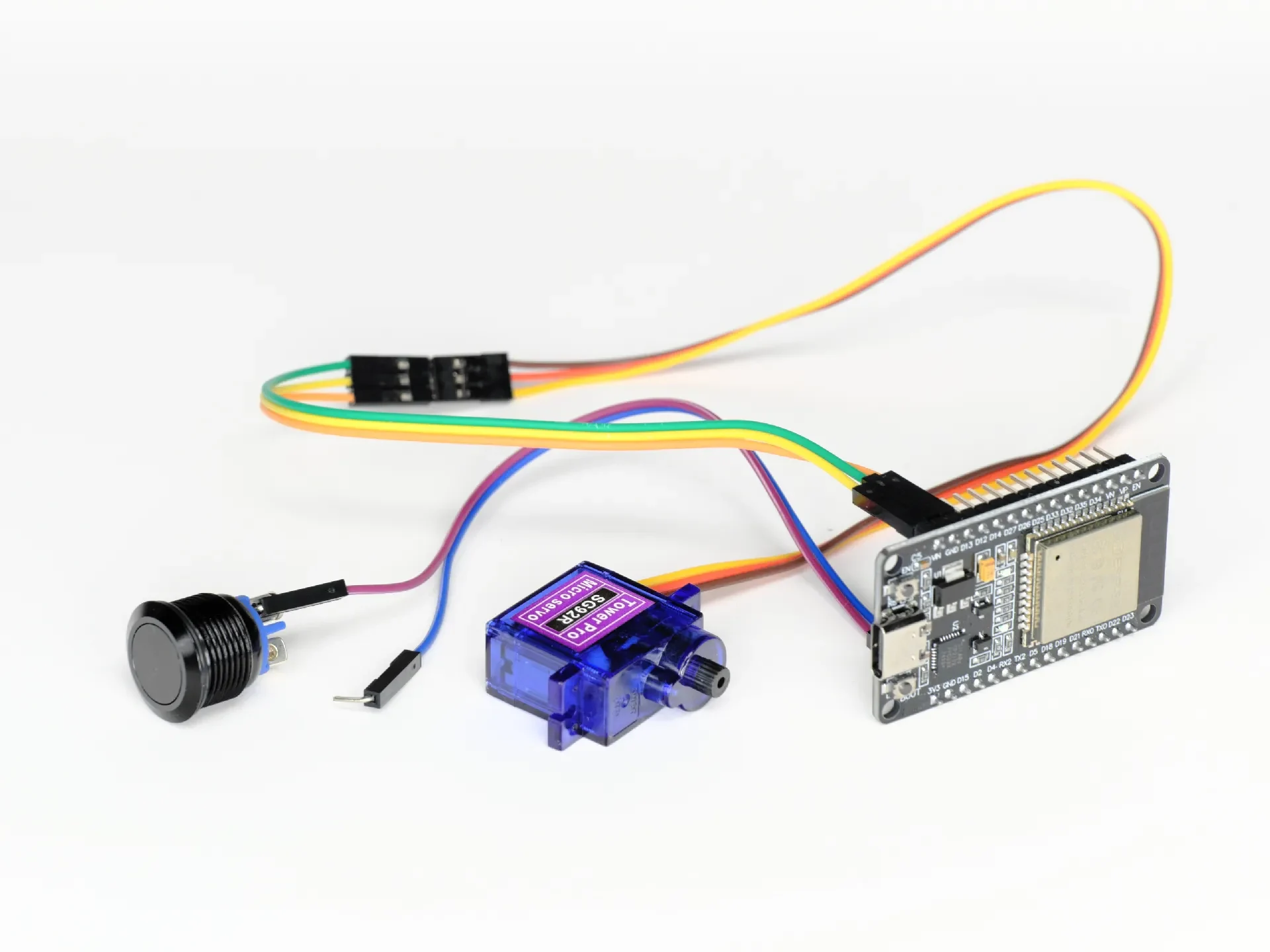

Микро сервопривод.

Работает от 5 вольт. Это соответствует USB-соединению.

Угол поворота 180°. Непрерывный сервопривод или сервопривод на 360° работать не будут.

Я использовал TowerPro SG92R (Adafruit и Digikey). TowerPro SG90 работает так же хорошо, и его легче найти на Amazon.

Конденсатор (дополнительно, рекомендуется).

200-400 мкФ, рассчитано на напряжение 6 В или выше.

Это помогает стабилизировать мощность сервопривода.

Кнопка мгновенного действия (опция).

Диаметр 7 мм, 12 мм или 16 мм.

С помощью кнопки можно вручную подать и сбросить лоток, не открывая приложение.

Плата ESP32.

Я тестировал с полноразмерными платами разработки Elegoo и мини-платами Adafruit (QT Py S2 и S3).

Если вы покупаете стандартную плату разработчика ESP32, вы можете использовать упрощенный метод перепрошивки.

Я оставил достаточно места в блоке электроники, чтобы использовать предварительно припаянные разъемы и перемычки.

Убедитесь, что имеется выходной контакт 5 В.

Питание USB, 5 В.

Рекомендуется 1,5 А (7,5 Вт) или выше.

1,0 А (5 Вт), вероятно, является минимумом, гарантирующим безопасную и надежную работу.

Исключения для мелких кормушек.

Принадлежности заменяются на маленькое устройство подачи из-за меньшего блока электроники.

Миниатюрная плата ESP32.

Предварительно припаянные разъемы и перемычки, вероятно, займут слиш��ом много места.

Кнопку поставить сложнее.

Детали и файлы

Выберите крепления.

Выберите метрическую (M3) или дюймовую систему (#4-40).

Выберите способ крепления.

Вариант с отверстием для кормления устанавливается на крышку или накрытие, и я
