Система мониторинга ЭКГ с электронной почтой и выходом на..

Особенности:

Частота дискретизации: 250 Гц

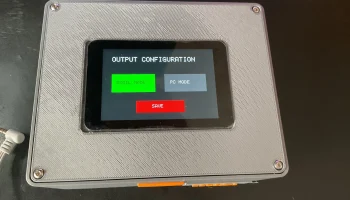

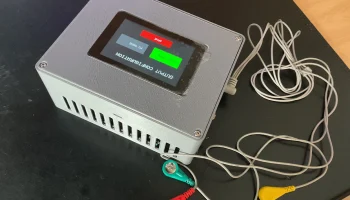

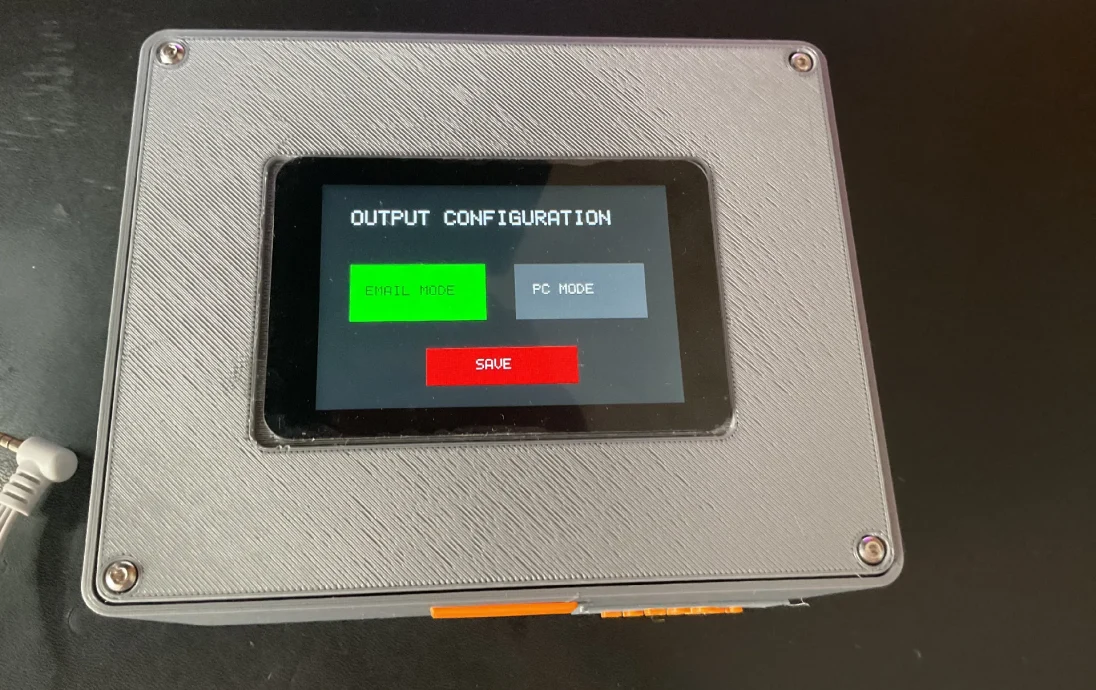

Два способа отправки данных: по электронной почте или непосредственно на ПК (последовательный порт плоттера или любая другая программа в качестве последовательной студии). Выход можно выбрать в меню настройки.

В режиме электронной почты через 30 секунд после нажатия кнопки «Сохранить/Передать» показания отправляются на электронную почту учетной записи Google в формате csv (отправка файла займет до 3 минут, в зависимости от подключения Wi-Fi). Чтобы просмотреть график, вы можете создать его в Excel или Google Colab.

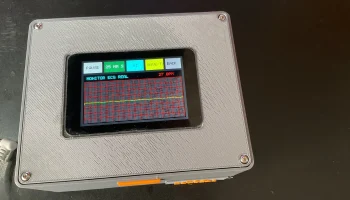

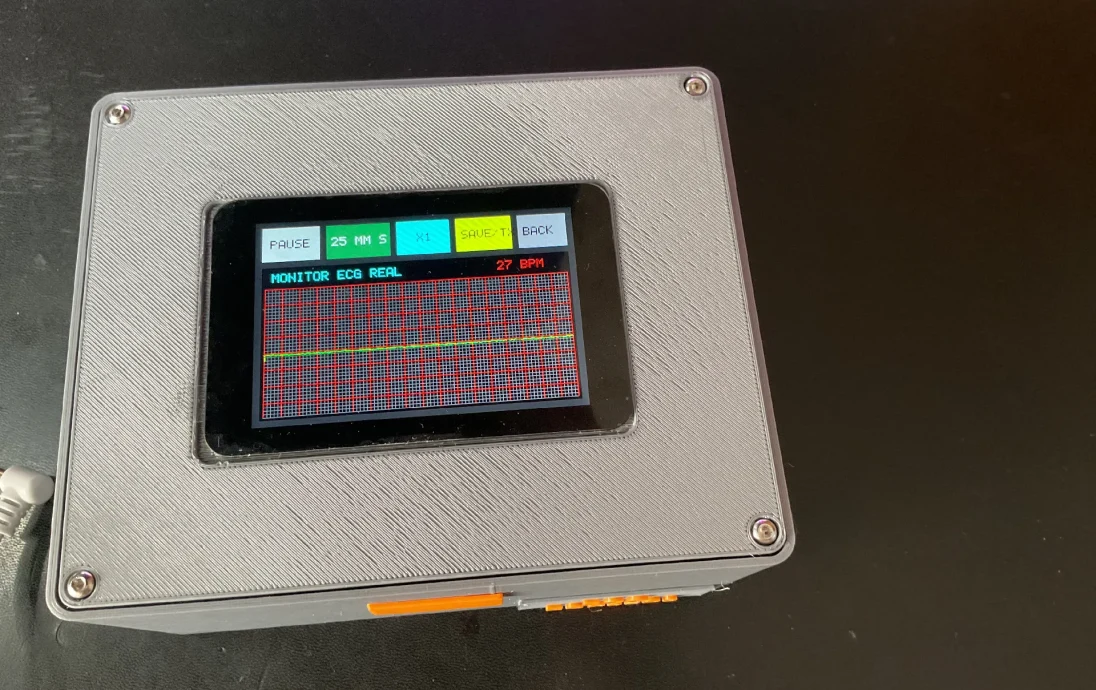

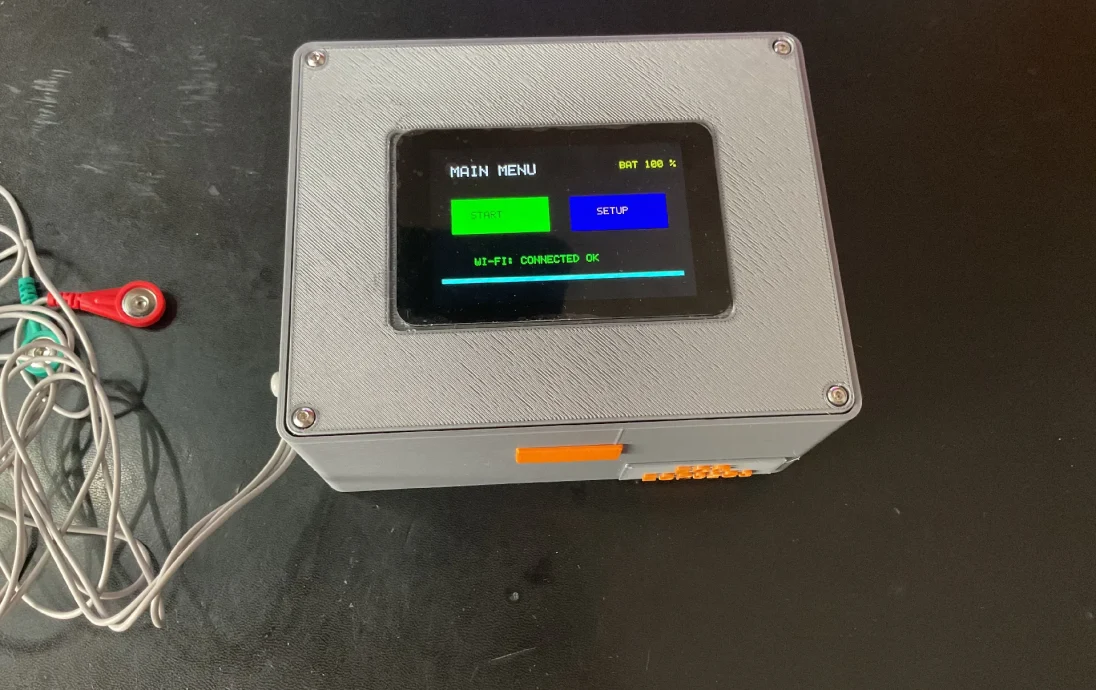

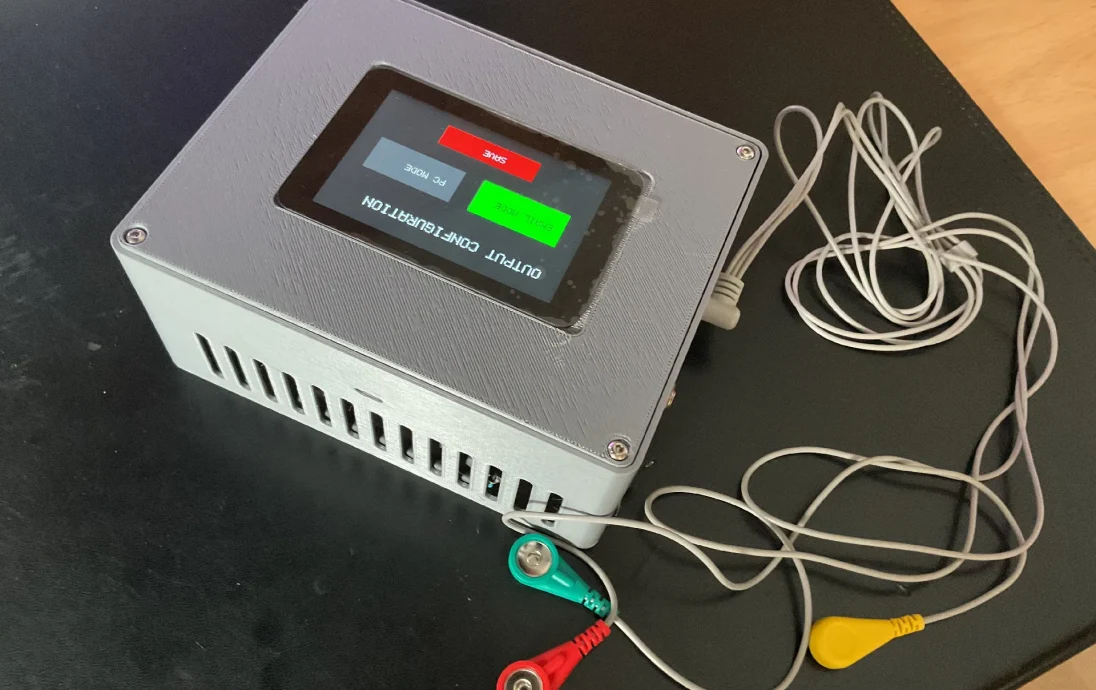

В стартовом меню есть возможность выбрать паузу, скорость, масштаб, запись и вернуться в главное меню.

Оборудование питается от одной батареи Li 18650. Зарядка осуществляется снаружи с помощью зарядного устройства Li. В любом случае, есть разъем постоянного тока для дополнительного питания оборудования напряжением 9-12 В постоянного тока.

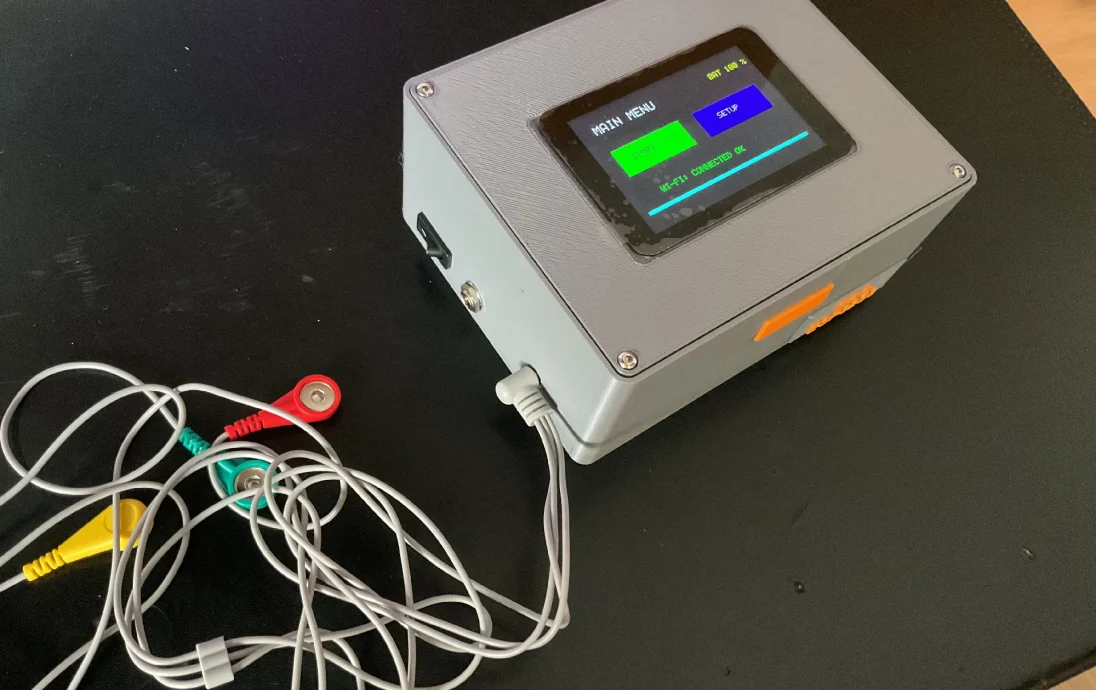

В коробке есть два порта USB C для программирования (не реализовано) и порт для SD-карты (не реализован). Батарейный отсек, подключение электродов, выключатель и разъем постоянного тока для внешнего источника питания.

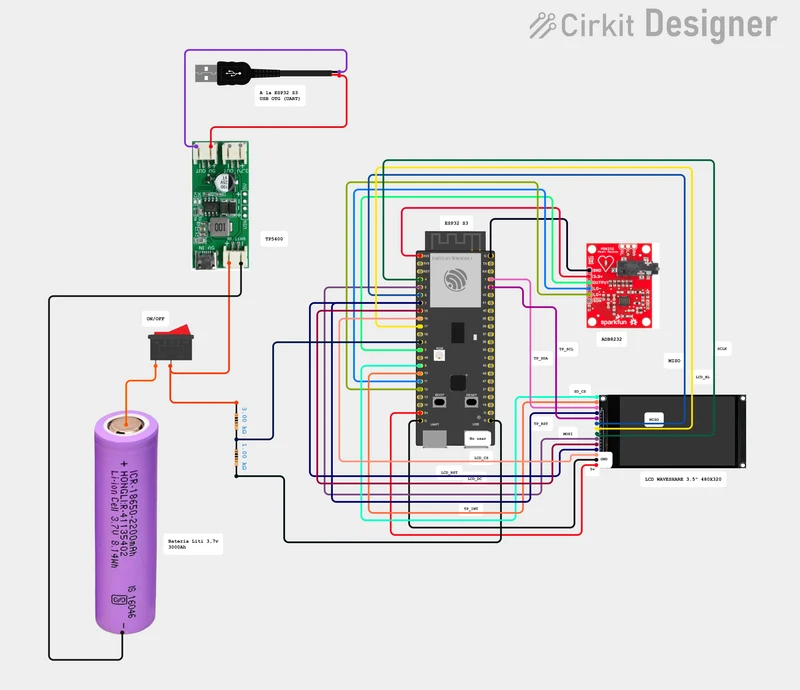

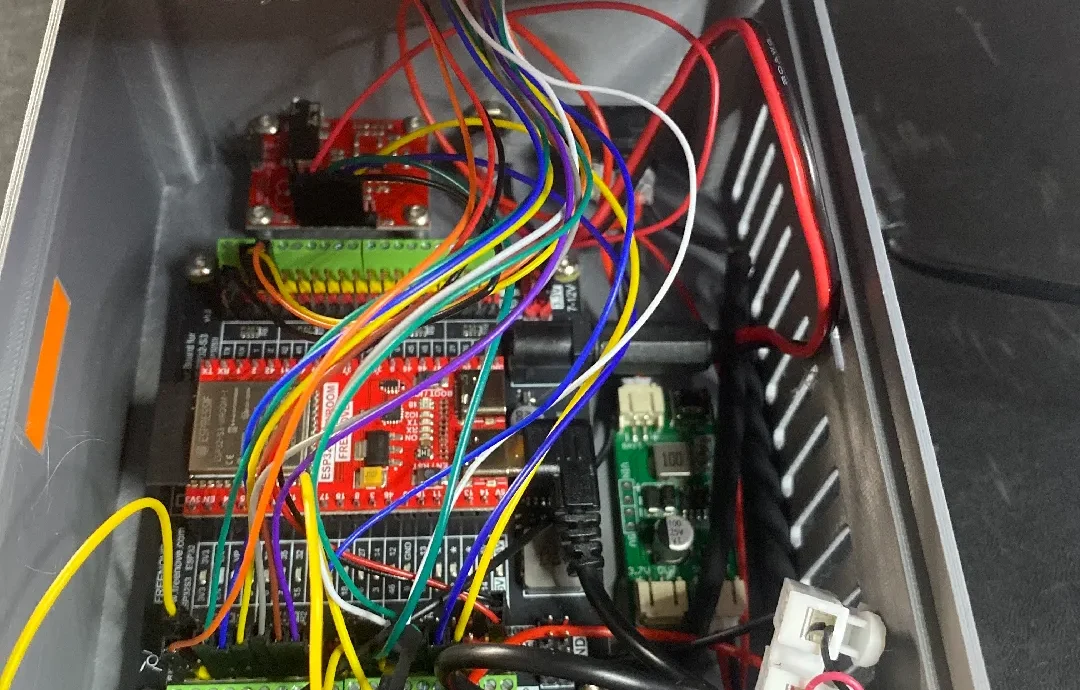

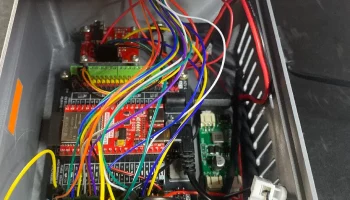

Программа (ino) разработана специально для плат ESP32S3 Freenove и Breakout и экрана Waveshare TFT 3,5 дюйма. Если вы используете другие компоненты, вам придется адаптировать его под них. На электрической схеме показаны соединительные контакты и способы сборки различных частей. Полностью 100% функциональный!!

Чтобы создать новую учетную запись электронной почты для получения ключа доступа ESP32S3:

Войдите в настройки только что созданной учетной записи Google.

Перейдите на вкладку «Безопасность».

Включите двухэтапную аутентификацию (вам будет предложено привязать номер телефона).

После включения найдите «Пароли приложений» в строке поиска вверху.

Создайте новый пароль и назовите его примерно так: «ESP32_ECG».

Скопируйте 16-значный желтый код, который Google отображает на экране (сохраните его в блокноте без пробелов; он понадобится вам позже).

Список компонентов:

Freenove ESP32 S3 (https://amzn.eu/d/037b6wUp)

Совет Freenove (https://amzn.eu/d/0iHsu2Aa)

Комплект модуля AD8232 (https://amzn.eu/d/07YVsl8V)

Тактильный чехол Waveshare 3,5 дюйма (https://amzn.eu/d/02yND250)

Модуль зарядки литиевой батареи TP5400, 1 А, повышающий модуль 5 В, 1 А, интерфейс Micro USB (Aliexpress)

Косичка usb c (Алиэкспресс)

Включение/выключение (местный магазин)

Аккумулятор Lion 18650 (местный магазин)

1x2x3x 18650 Встроенный батарейный отсек с крышкой (Aliexpress)

Резистор 30 кОм и 1 кОм 1/4 Вт (местный магазин)

В программе (ecg_02062026.ino) вам необходимо заполнить следующие поля:

«ваш SSDI», «ваш пароль SSDI», «ваша учетная запись электронной почты», «ваш код электронной почты».

ВАЖНО: ЭТО ПРОЕКТ ARDUINO, ЭТО НЕ НАСТОЯЩЕЕ МЕДИЦИНСКОЕ УСТРОЙСТВО.

Я НЕ ОКАЗЫВАЮ ПОДДЕРЖКУ
