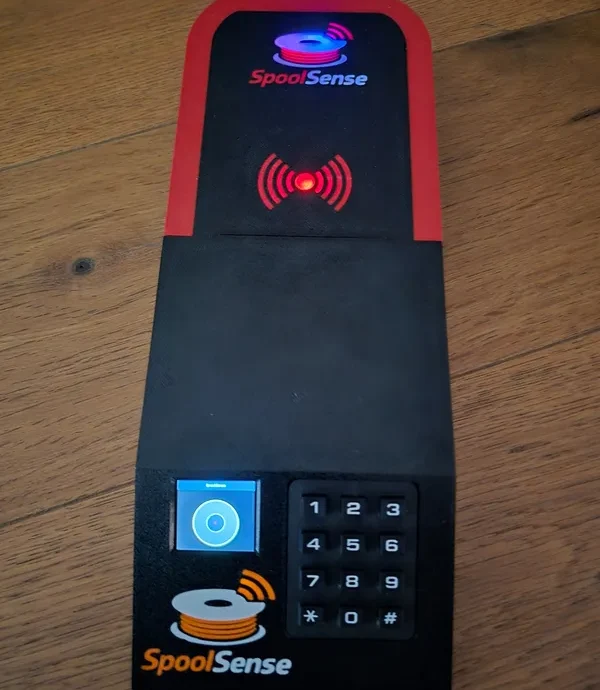

SpoolSense Solo Reader - расширение для TFT-дисплея и кла..

Это расширение модульного корпуса.

для сканера NFC/RFID SpoolSense.org для управления моими катушками и DryBox. Это расширение добавляет TFT-дисплей и клавиатуру.

Этот корпус является частью экосистемы SpoolSense — проекта с открытым исходным кодом для отслеживания катушек с нитью с помощью NFC.

Полный проект, встроенное ПО и общее руководство по подключению: https://spoolsense.org.

Информацию о сборке этого сканера можно найти здесь: https://github.com/SpoolSense/spoolsense_scanner/tree/main/usermods/ Plasticsnake.

Особенности

модульный

легкая печать

работает на небольших принтерах

более красивая поверхность за счет печати в перевернутом виде и соединения болтами… саморезами

минимальная необходимая поддержка, сокращение времени и ненужных материалов

цветной дизайн — обязательно проверьте правильный цвет головок

логотипы (RFID и SpoolSense полупрозрачны, поэтому светодиоды используются для отображения статуса).

SpoolSense показывает состояние и цвет нити с помощью встроенного RGB-светодиода.

ESP32DevKitC

ESP32-S3-Зеро

завинчивание обычными саморезами M3 с внутренним шестигранником

Задняя часть взаимозаменяема для будущих изменений (клавиатура, ЖК-дисплей, TFT, кнопки...), поэтому передняя часть может оставаться «как есть» с NFCReader и ESP32.

разъем питания спереди

сменная монтажная пластина для различных плат ESP и NFC

ожидается расширение для использования ЖК-дисплея и

внешний RGBLED

клавиатура поддерживается крышкой

Аппаратное обеспечение

Винты М3

Штифтовые головки под углом 90°, шаг 2,54 дюйма

попробуйте получить дисплей и клавиатуру БЕЗ припаянных контактов!

12 Tasten Tastatur 4 X 3 Мембранная матрица Tastaturmodul Array-Schalter Key Matrix Клавиатура микроконтроллера
https://www.amazon.de/dp/B07GFDKJYZ?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1

Модуль ЖК-дисплея TFT, 1,54 Zoll SPI RGB TFT-LCD Модуль дисплея с ST7789-Treiber, 240 x 240 пикселей, 3,3 В, IPS-LCD
https://www.amazon.de/dp/B0G563JH1J?ref=ppx_yo2ov_dt_b_fed_asin_title

WS2812B ECO RGB-Legierung Drähte 5050 mit PCB-Kühlkörper (10 мм * 3 мм) Светодиодные чипы SMD Weiß (для использования в будущем)
https://www.amazon.de/dp/B0DRJMGT9C?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_3

Как собрать

распечатайте необходимые детали

изменить настройку цветов

если вам не нужны цвета, используйте вместо них предпочитаемый вами цвет

один цвет прозрачный — поэтому светодиод ESP и платы NFC ярче

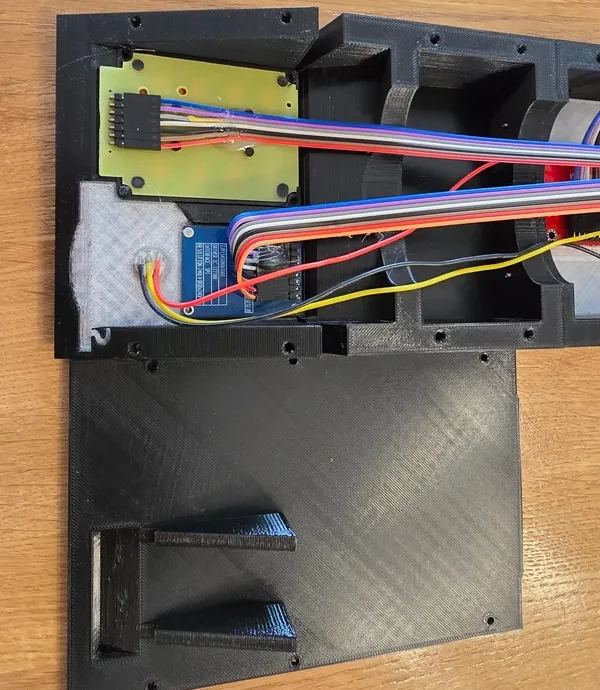

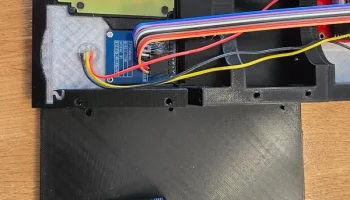

соедините корпус с удлинителем с помощью 2 M3x20. Если возможно, закрепите детали на плоской поверхности. Винты ��кручены под углом для облегчения доступа, но есть риск, что они немного сместятся при затягивании.

припаяйте контакты внутрь!

Если что-то шевелится… используйте горячий клей ;-)

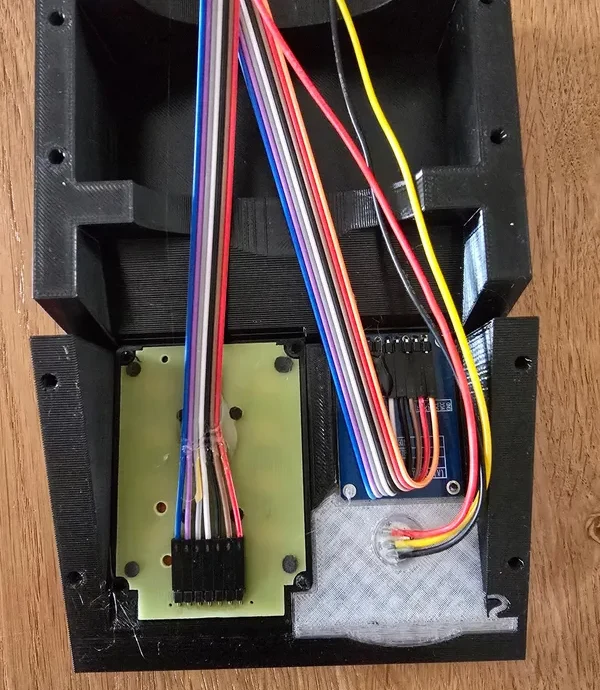

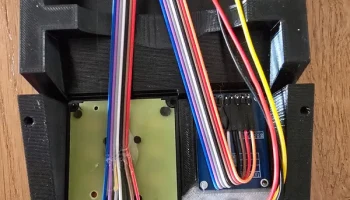

Я починил дисплей и клавиатуру паяльником, расплавив маленькие контакты.

RGBLed крепится горячим клеем.

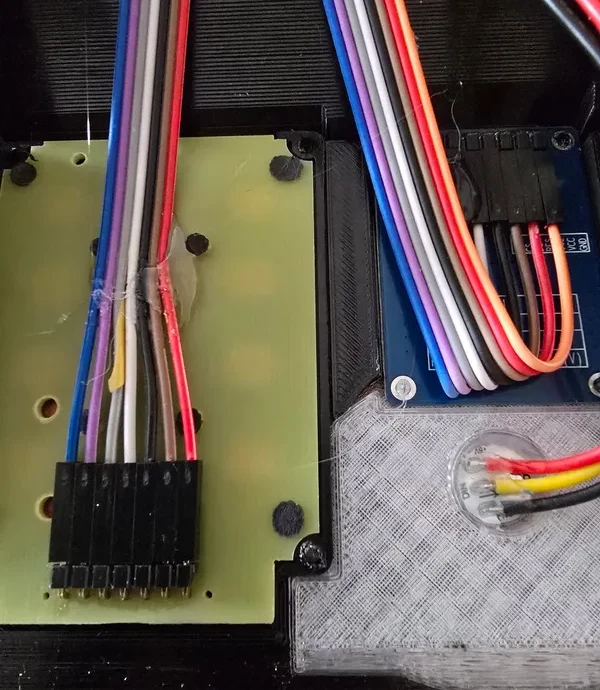

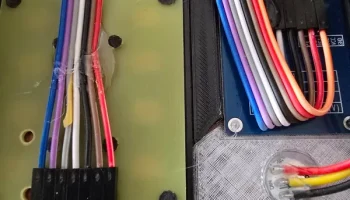

кабели также закреплены горячим клеем, чтобы снять натяжение

подключите его правильно и проверьте

закрыть дело...

… наслаждайтесь

Есть вопросы? Не стесняйтесь спрашивать в комментариях
