Розетка для Teelicht 50x50 от Glasfoto

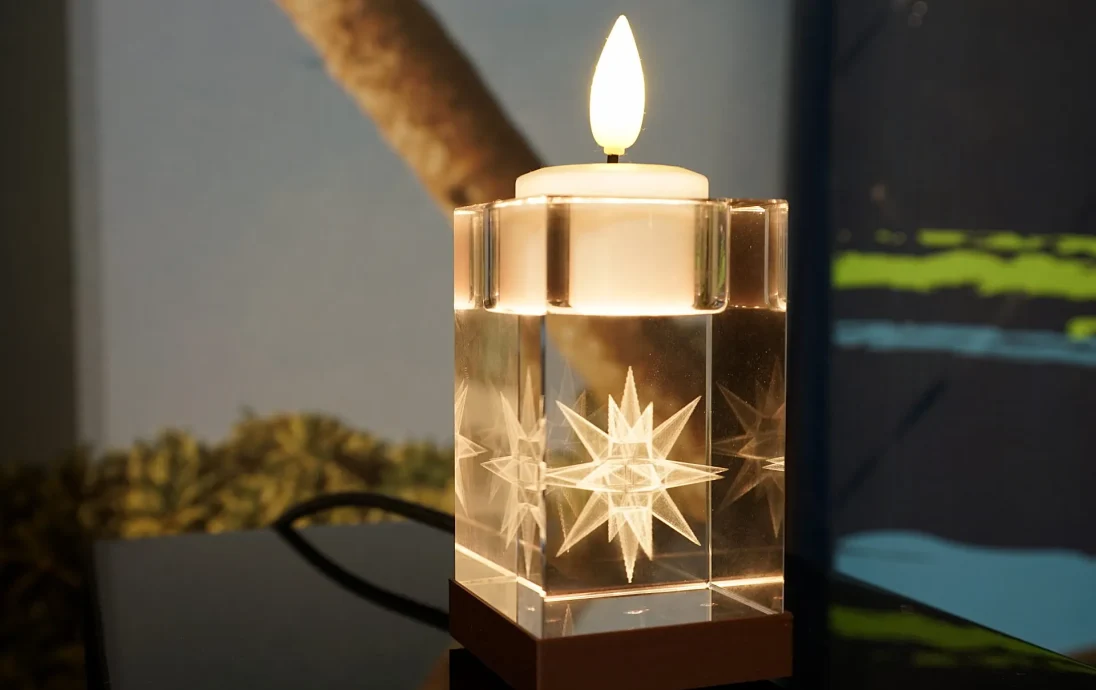

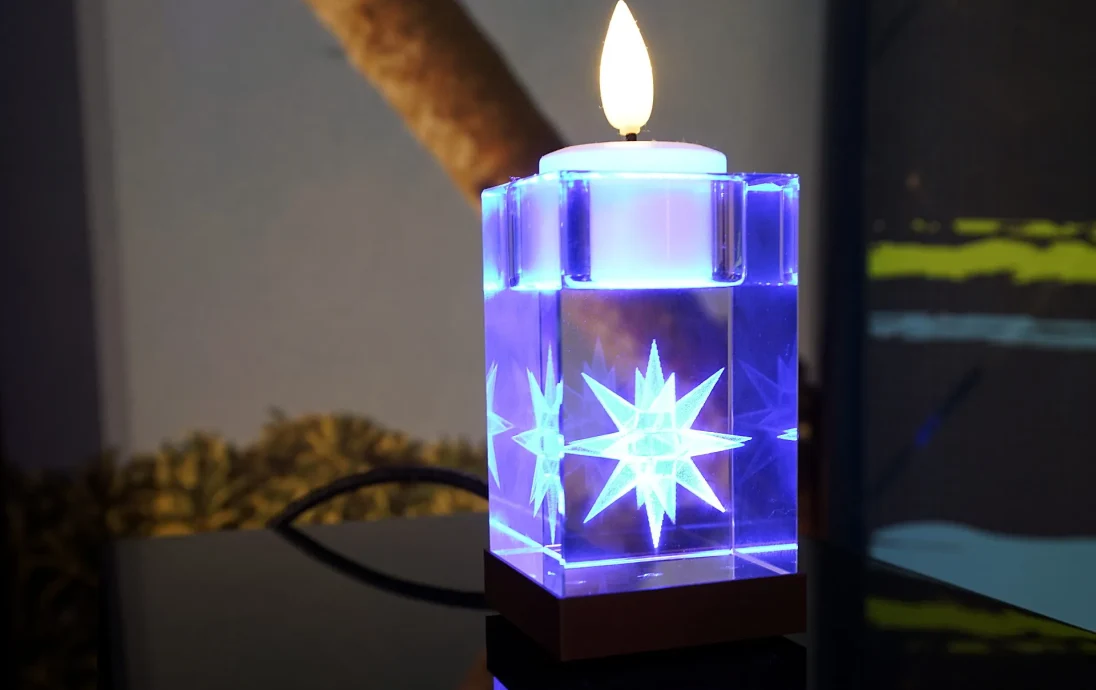

Ich habe ein Advents Teelicht на Glasfoto.com здесь. Die ins Glas eingebrachte Schneeflocke kam leider nicht so zur Geltung wenn das Teeelicht brannte. Das passiert erst wenn der Glaskörper von unten beleuchtet wird. Die von Glasfoto angebotene Beleuchtung war mir für das Teelicht zu groß. Также habe ich eine Beleuchtung in der Größe 50x50x12 entworfen. Die Beleuchtung wird von einem ESP32 C3 mittels WLED gesteuert… Durch WLED-Basic App может быть использован в различных, привлекательных и разнообразных эффектах. Der Materialaufwand стоит около 10 евро и der Lötaufwand beschräkt sich auf das Verbinden von 3 bzw. 6 (mit Fernbedienumgsempfänger) Драхтен. Гнездо подключено к USB-C с различными вариантами подключения. Der Energiebedarf der Beleuchtung Liegt Zwischen 0,5 и максимум 1,5 Вт.

Дополнительная информация доступна на сайте WLED Projekt gefunden werden.

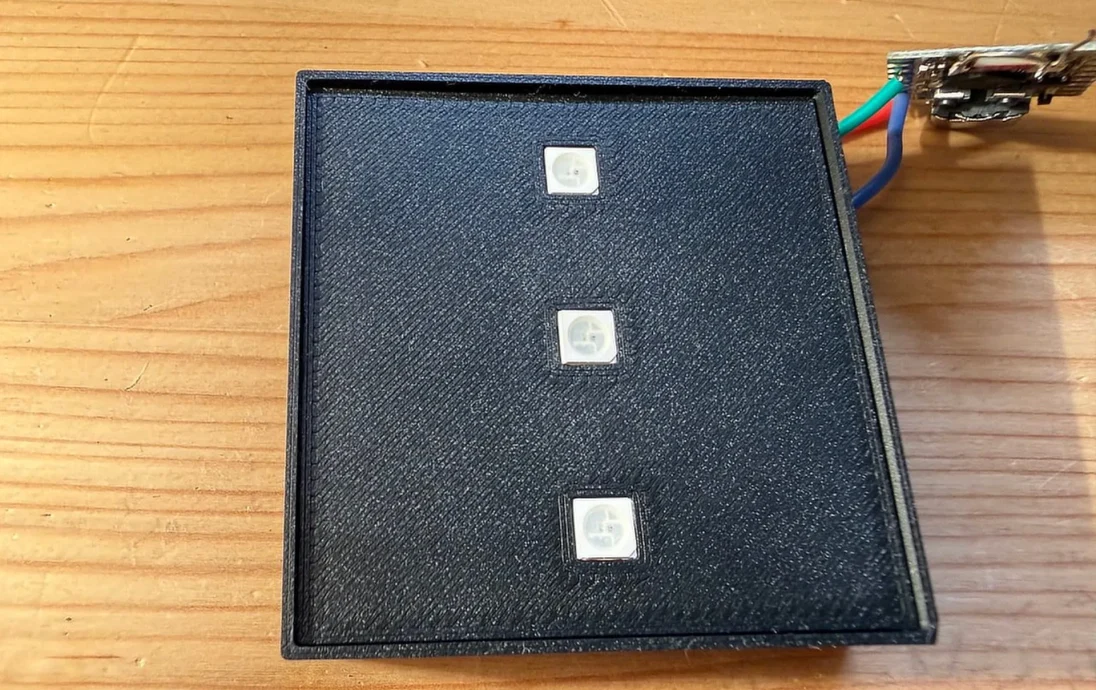

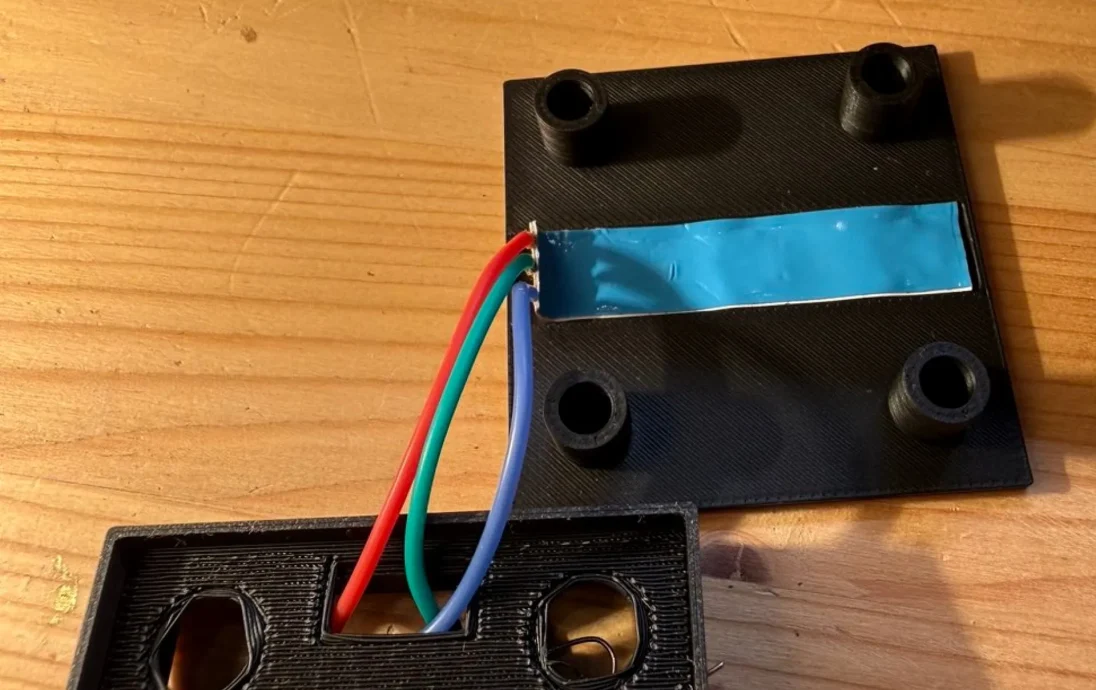

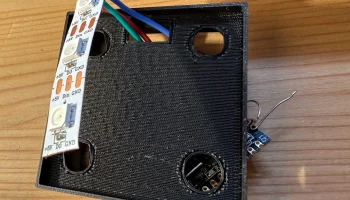

Die Bilder 8-16 zeigen den Zusammenbau des Sockels.

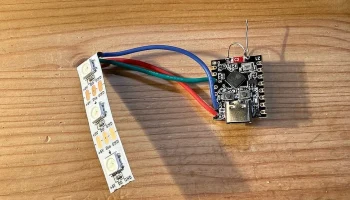

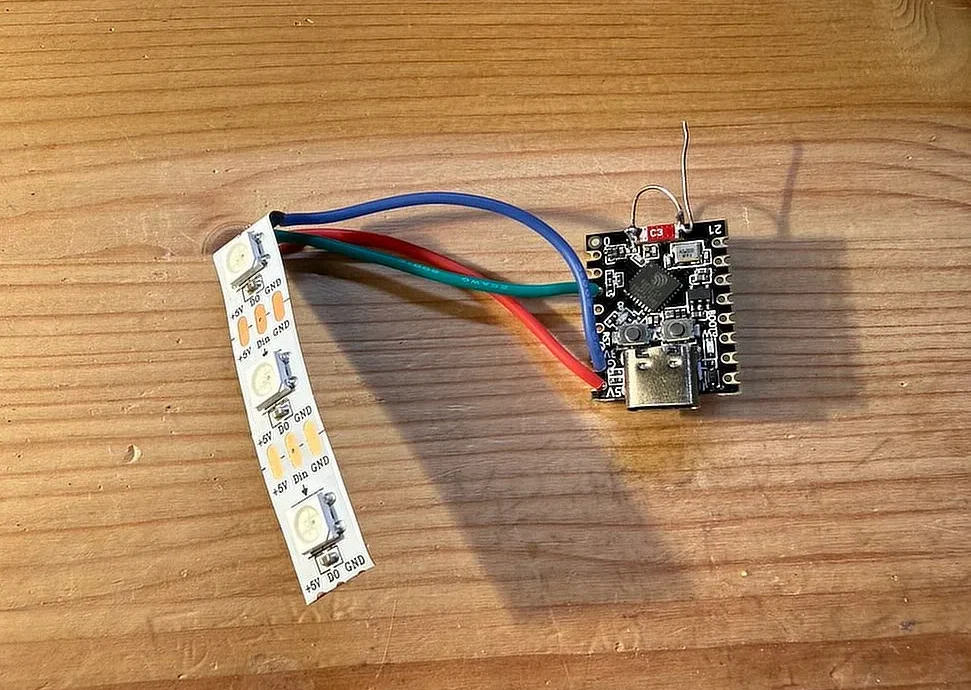

Материалы: PLA-Matte или PLA-Basic; PLA Wood, 1x ESP32 C3, Litze z.B 3x примерно 5 см 26 awg, WS2812B Ledstreifen mit 3 Led 60 Led/m (1x TSOP48 опционально для Fernbedienung)

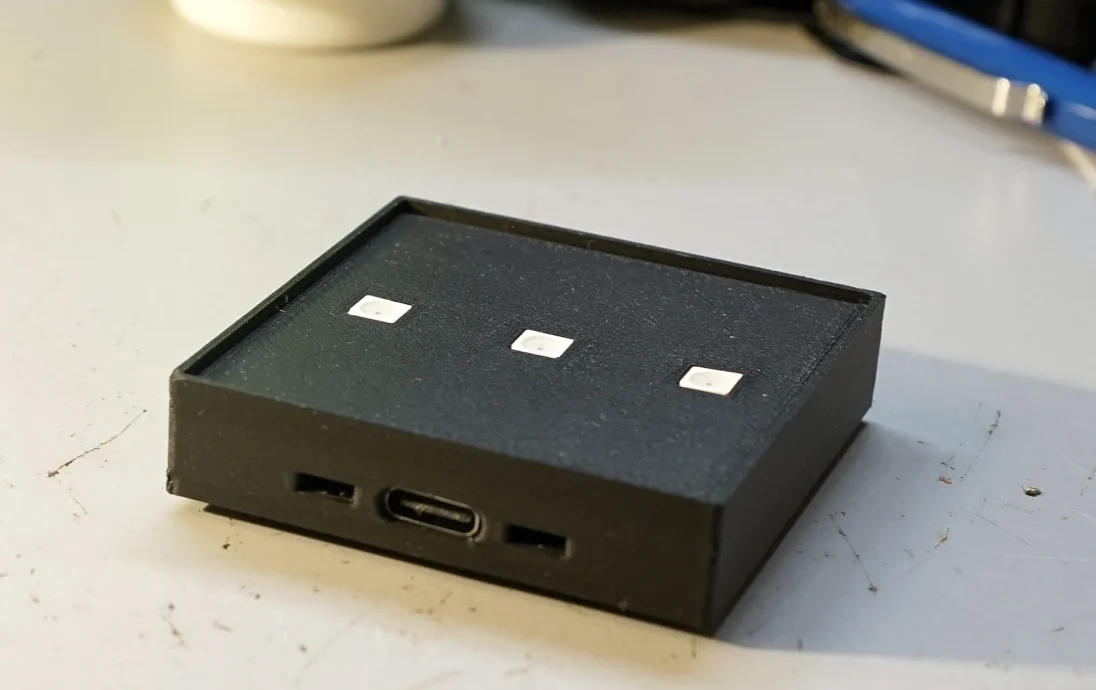

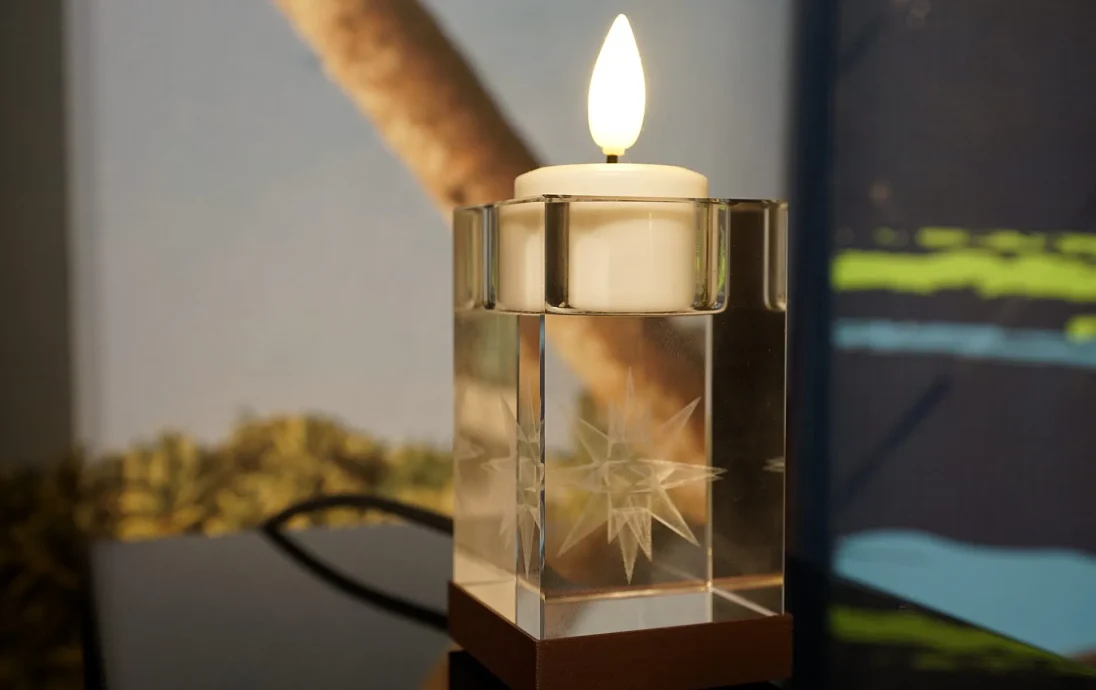

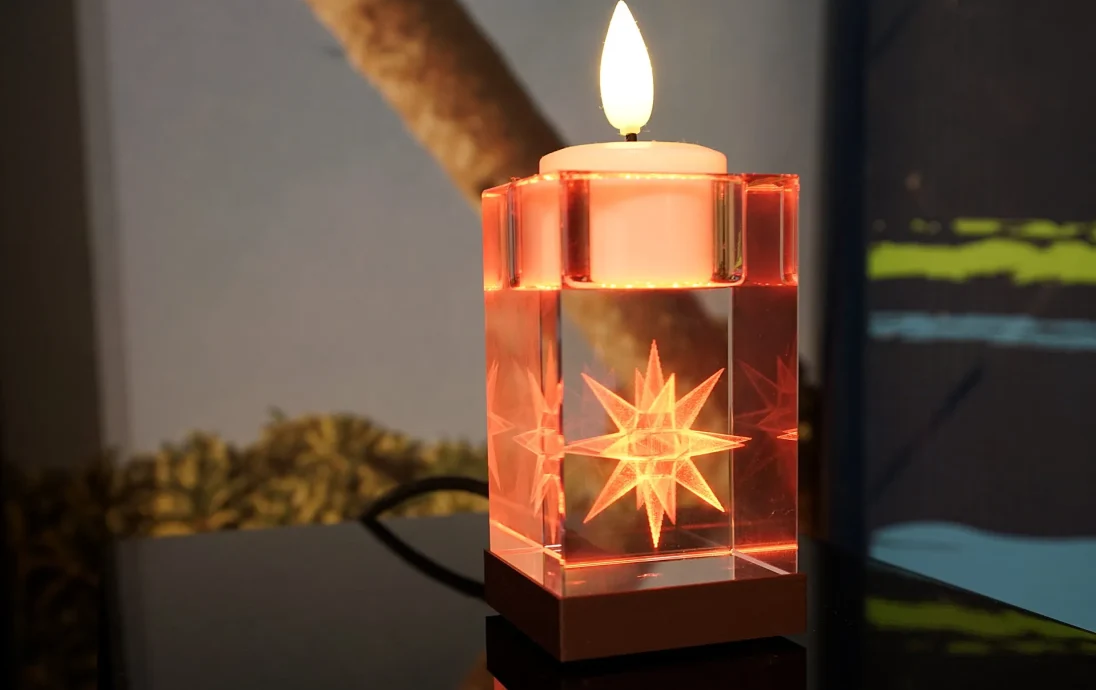

Я получил чайную свечу Advent от Glasfoto.com. К сожалению, снежинка, принесенная в стакан, не оправдалась, когда горела чайная свеча. Это происходит только при освещении стекловидного тела снизу. Освещение, предлагаемое Glasfoto, оказалось для меня слишком большим для чайной свечи. Поэтому я спроектировал освещение размером 50x50x12. Освещение контролируется ESP32 C3 через WLED. С помощью приложения WLED-Basic можно управлять яркостью, цветом и различными эффектами. Стоимость материала составляет около 10 евро, а усилия по пайке ограничиваются подключением 3 или 6 (с приемником дистанционного управления) проводов. Розетка питается от USB-C. Энергопотребление освещения составляет от 0,5 до максимум 1,5 Вт.

Дополнительную информацию можно найти в проекте WLED.

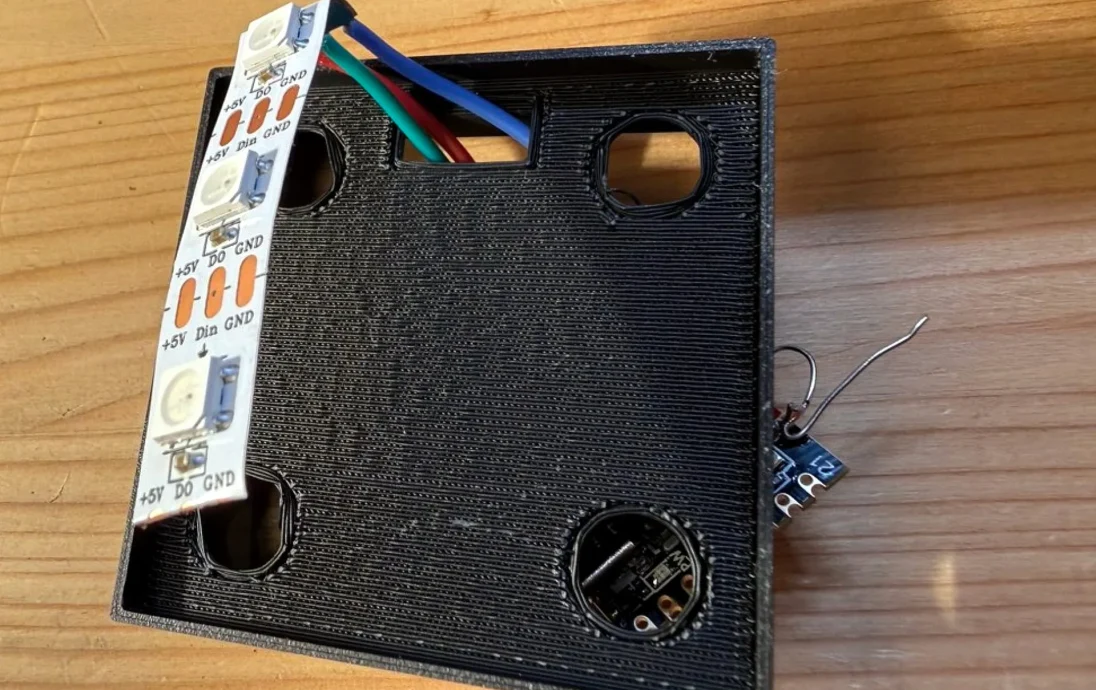

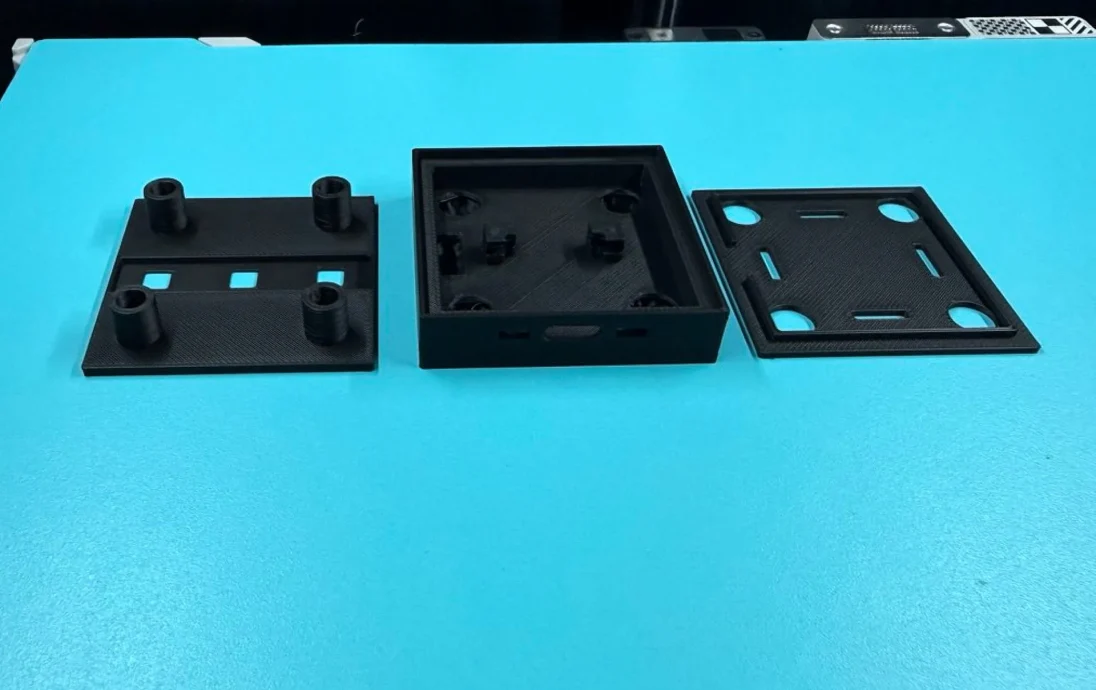

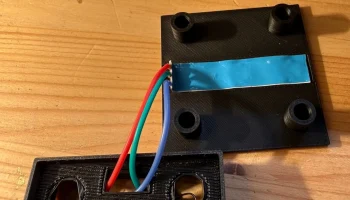

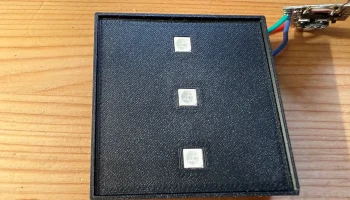

На рисунках 8-16 показана сборка основания.
