Станция обмотки стержней

Станция намотки стержней для обработки резьбы на заготовках стержней для фиксации направляющих и добавления декоративных узоров в вашу установку.

спецификация

Печатные детали

3 шайбы (опционально)

1x пружина (опционально)

Распечатать

1x носитель, часть а

1x несущая часть b

1 болт М7

2 гайки M7

1x прокладка

1 пружина M7 (опционально: при желании используйте настоящую пружину)

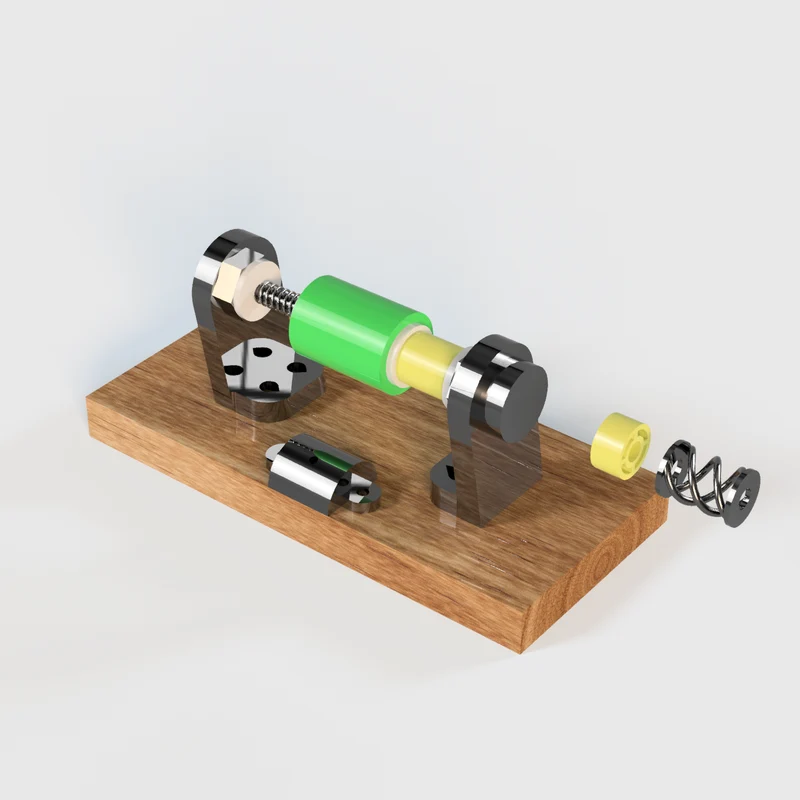

Сборка

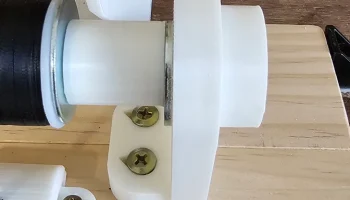

Разложите держатели A и B — используйте болт М7 в качестве направляющей, затем закрепите оба держателя с помощью отверстий для винтов.

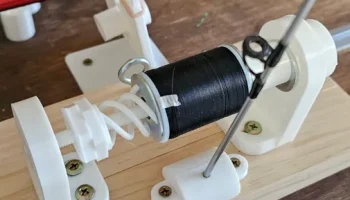

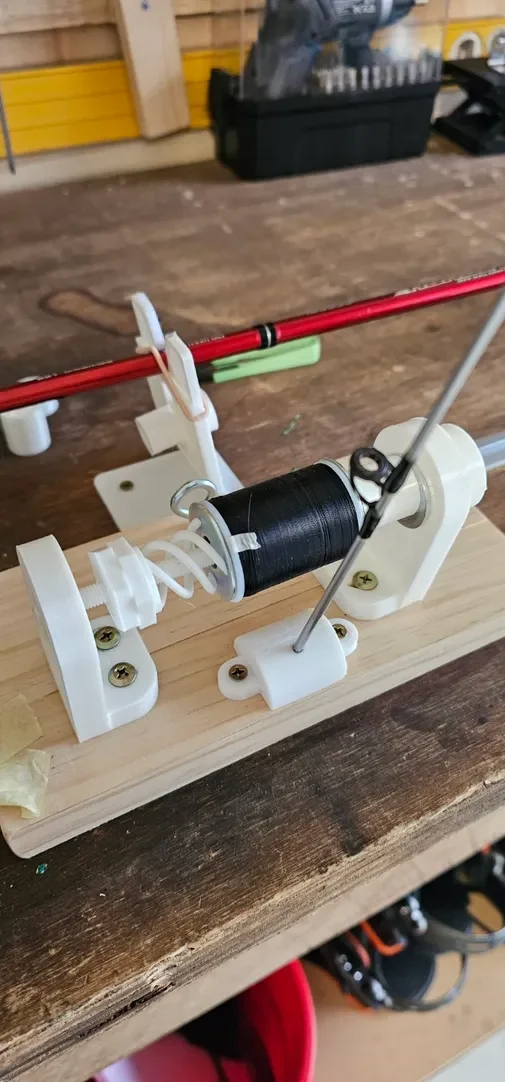

Положите сборку вдоль напечатанного болта. Я решил использовать 3 шайбы (гайка>гайка>пружина>шайба>катушка с резьбой>шайба>проставка>шайба)
Наконец, ввинтите болт M7 в деталь b, чтобы закрепить

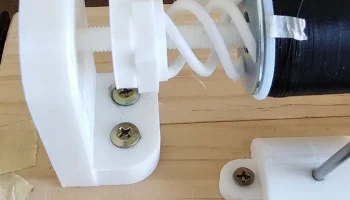

Отрегулируйте натяжение, закрутив гайки М7. Вторая гайка заклинивает и фиксирует первую, чтобы она не двигалась

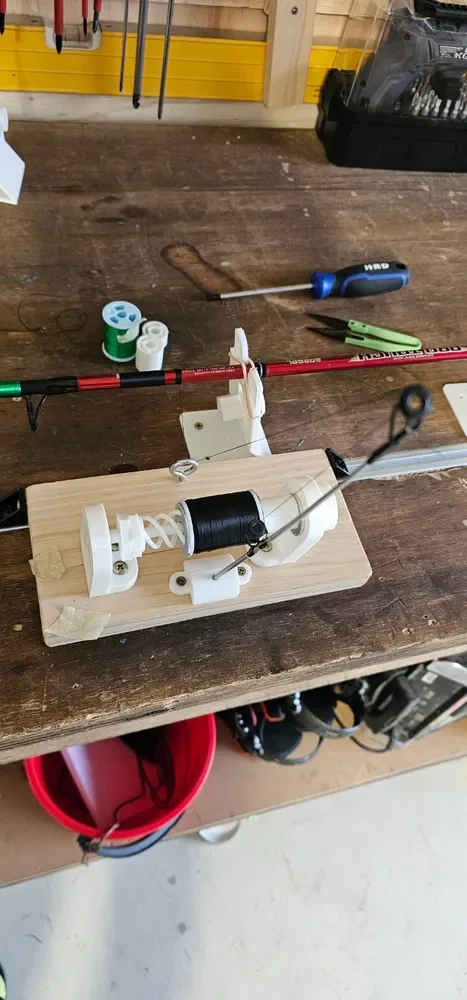

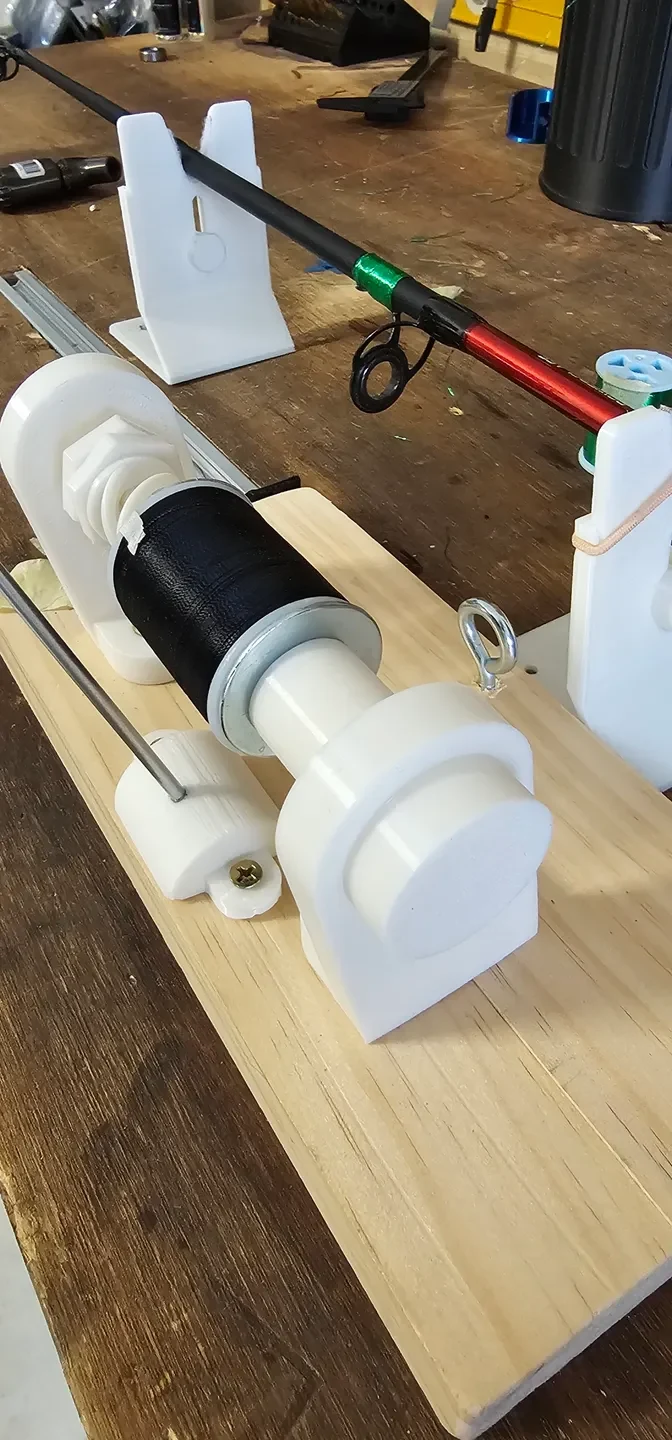

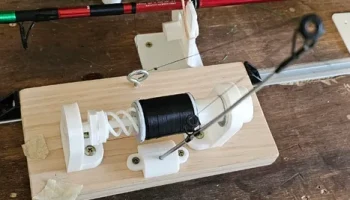

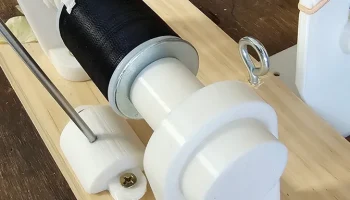

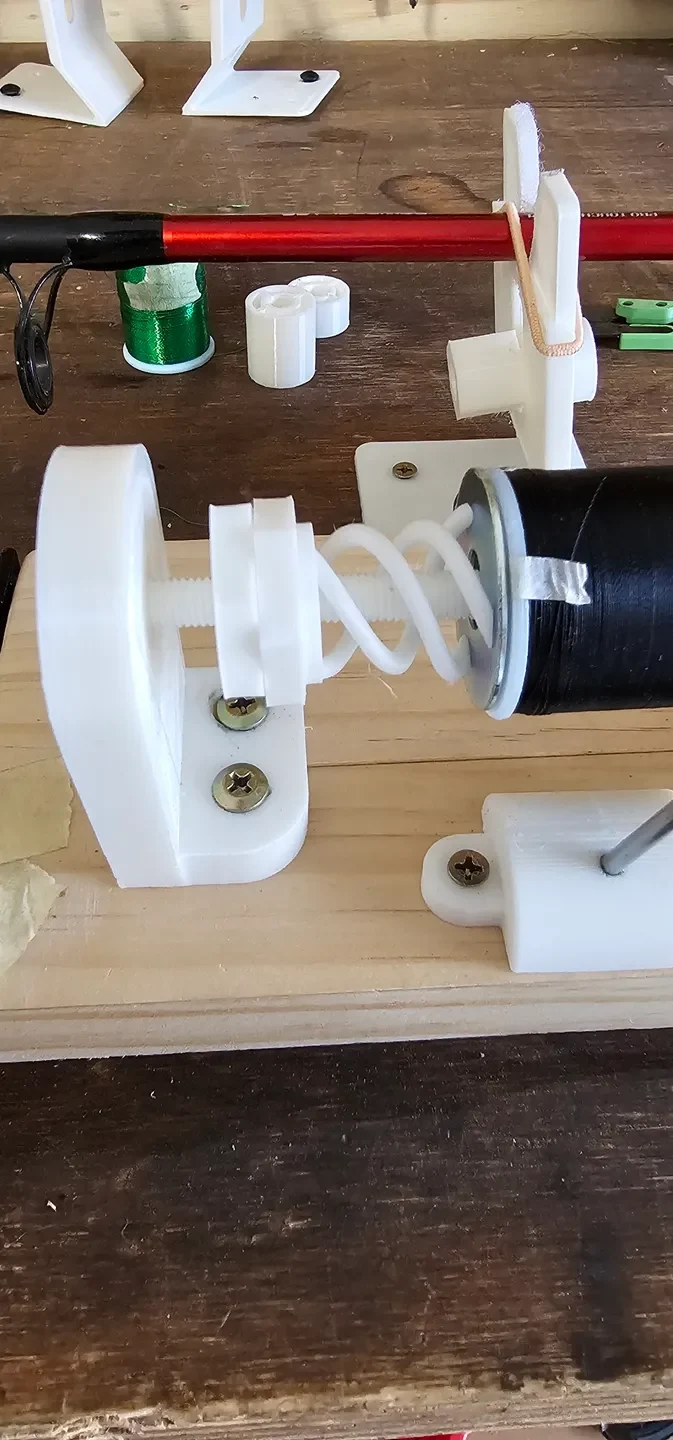

Если хотите, используйте рычаг натяжителя (база .stl входит в комплект), в противном случае подойдет болт с проушиной. Я добавил оба на изображение

Печать

Не имеет значения, какое сопло, если вы можете печатать на высоте слоя 0,2, чтобы в достаточной степени захватывать резьбу на болтах и гайках M7.
