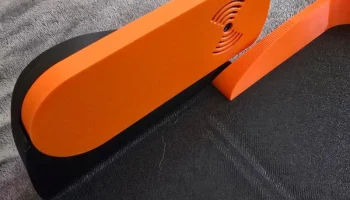

Считыватель SpoolSense для Cereal DryBox в стиле "AMS" - ..

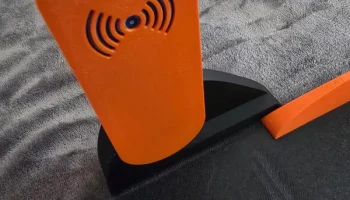

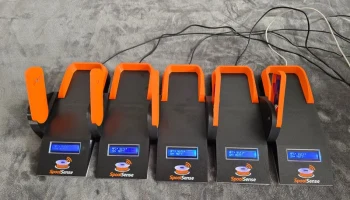

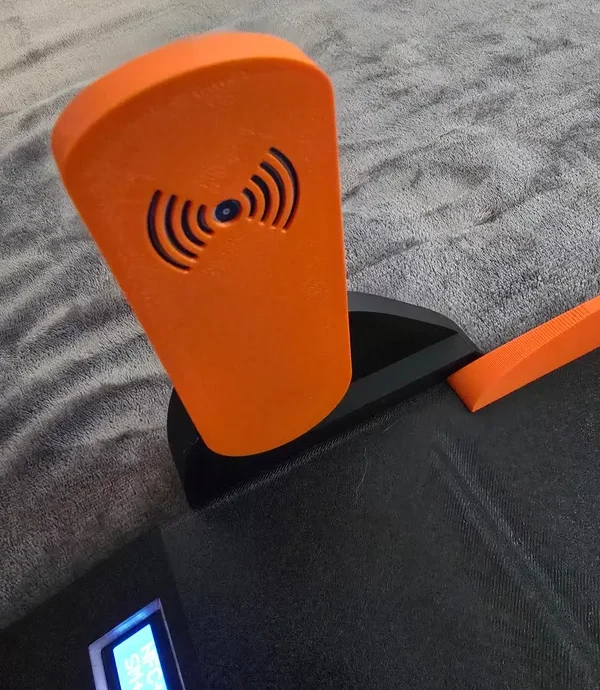

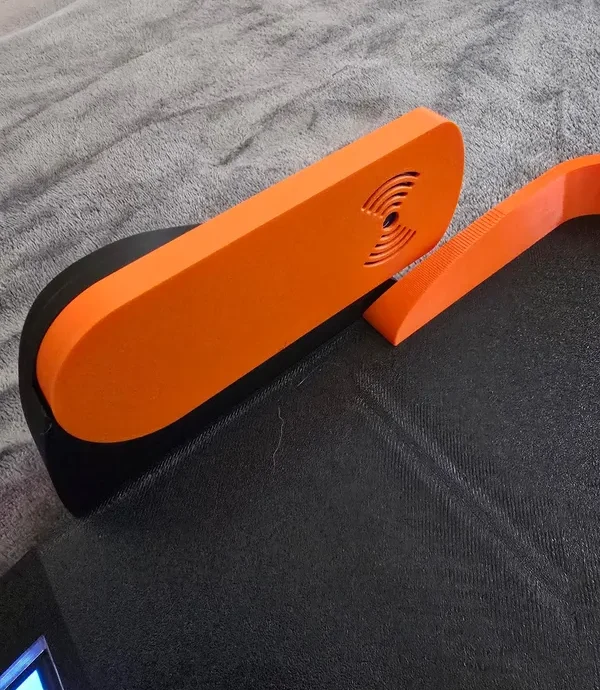

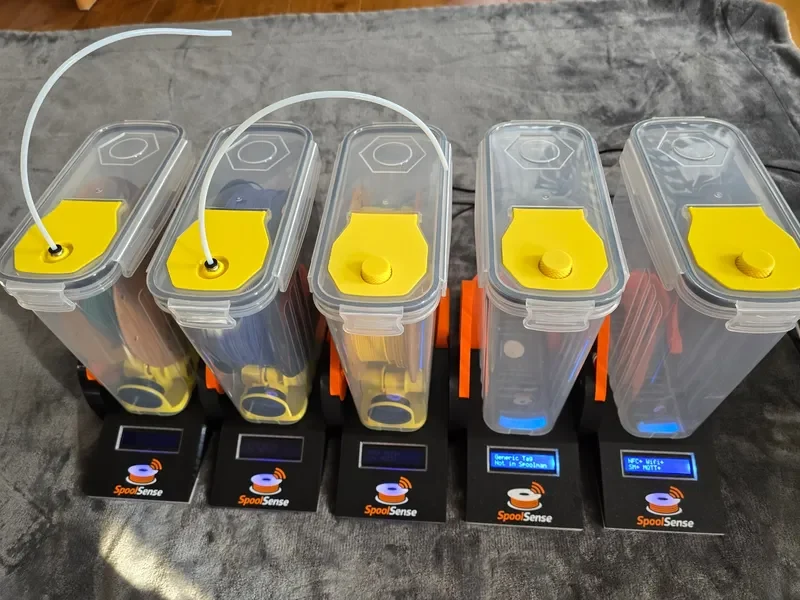

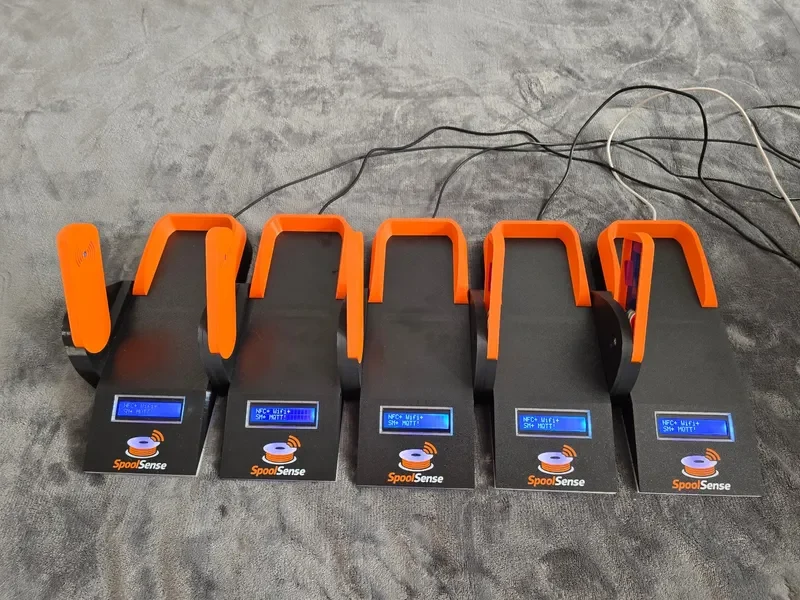

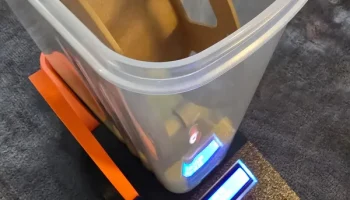

Я представил в стиле AMS обоснование использования сканера NFC/RFID SpoolSense.org для управления моими катушками и сухими ящиками с помощью Spoolman. Система позиционирования антенны NFC является гибкой и позволяет регулировать расстояние до метки NFC. Светодиод RGB показывает разные характеристики и цвет нити.

Этот корпус является частью экосистемы SpoolSense — проекта с открытым исходным кодом для отслеживания катушек с нитью с помощью NFC и служит конечной точкой для Spoolman.

Полный проект, встроенное ПО и общее руководство по подключению: https://spoolsense.org.

Информацию о сборке этого сканера можно найти здесь: https://github.com/SpoolSense/spoolsense_scanner/tree/main/usermods/ Plasticsnake.

Особенности

модульный

легкая печать

работает на небольших принтерах?

более красивая поверхность за счет печати в перевернутом виде и соединения болтами… саморезами

минимальная поддержка для сокращения времени и отходов материала

цветной дизайн — обязательно проверьте правильный цвет головок

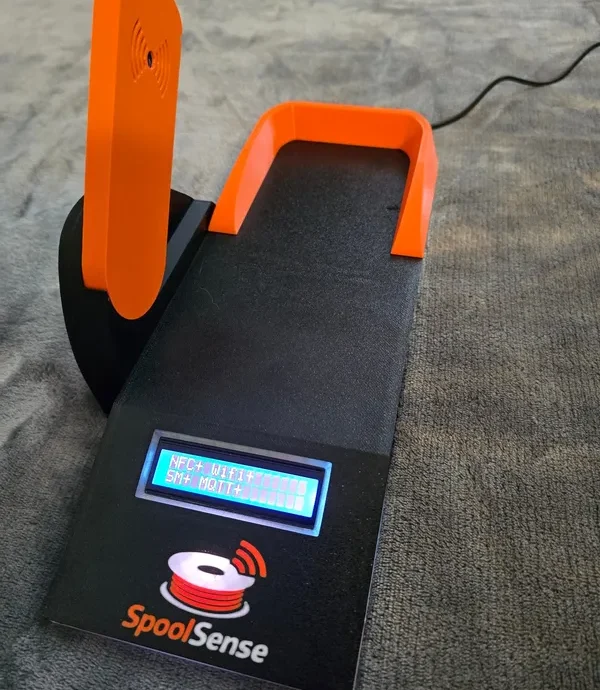

Логотип SpoolSense полупрозрачен, поэтому светодиоды светятся, показывая статус

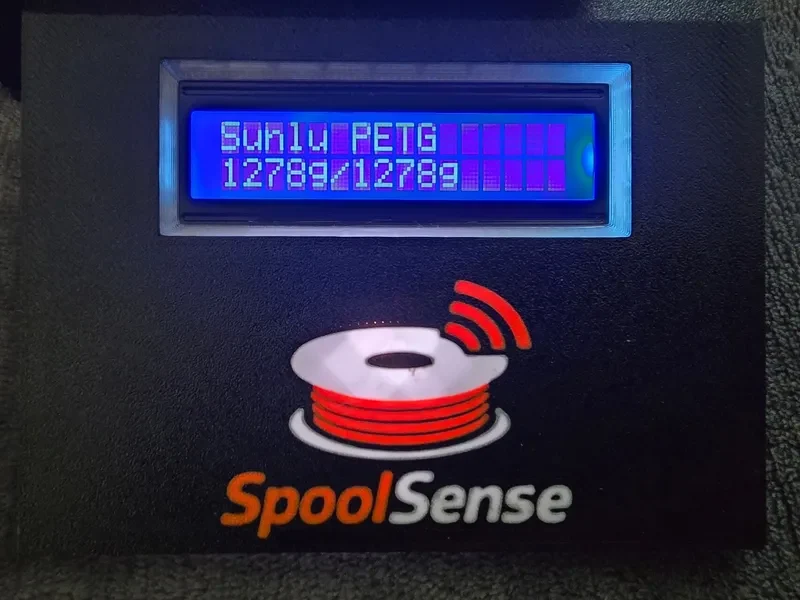

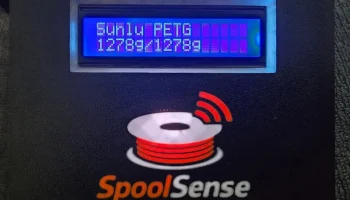

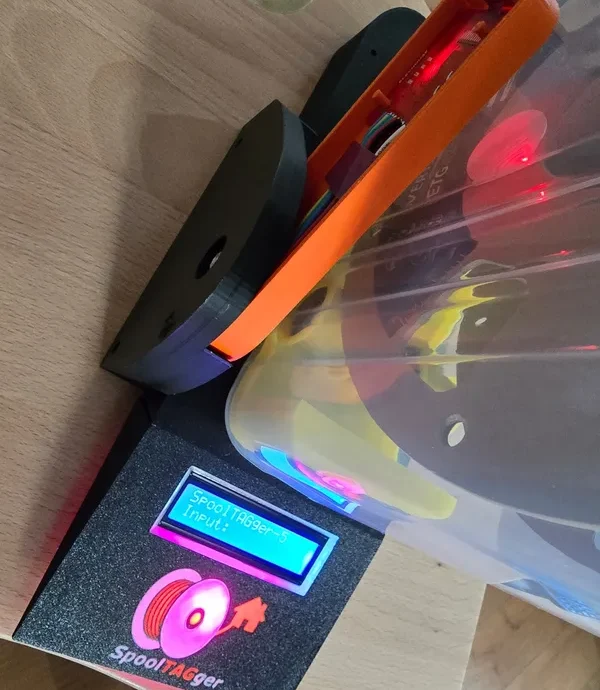

SpoolSense показывает статус И цвет нити с помощью встроенного RGB-светодиода.

ESP32DevKitC

ESP32-S3-Зеро

ESP32 КОМНАТА

прикручиваем обычными саморезами М3 М4

внешний RGBLED WS2812

Аппаратное обеспечение

Винты М3 или более качественные винты для пластика.

попробуйте получить дисплей и клавиатуру БЕЗ припаянных контактов!

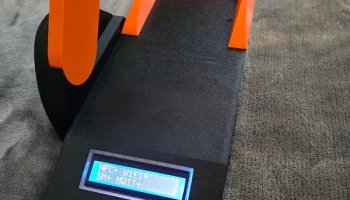

ЖК-дисплей siplay 16x2 с платой I2C

WS2812B ECO RGB-Legierung Drähte 5050 с печатной платой (10 мм * 3 мм) Светодиодные чипы SMD Weiß
https://www.amazon.de/dp/B0DRJMGT9C?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_3

Как собрать

распечатайте необходимые детали

изменить настройку цветов

если вам не нужны мои цвета, используйте вместо них свои предпочтения

один цвет прозрачный — поэтому светодиод ярче

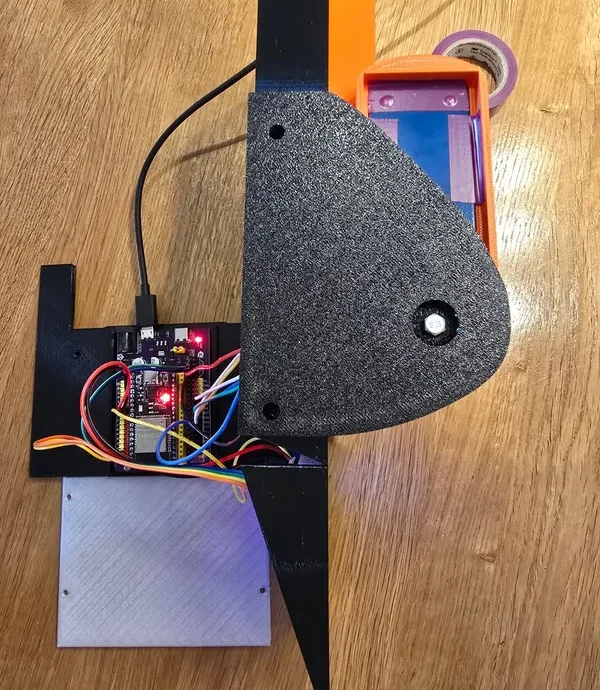

припаяйте контакты внутрь!

Если что-то шевелится… используйте горячий клей ;-)

RGBLed фиксируется горячим клеем или лентой ПВХ.

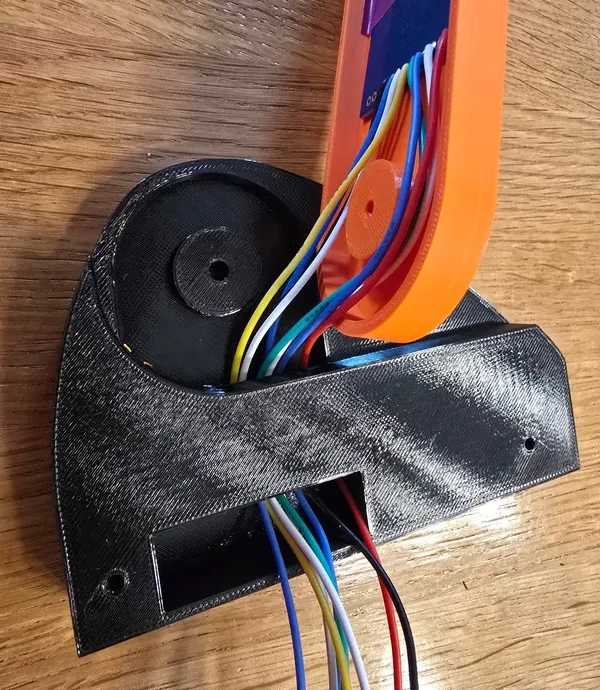

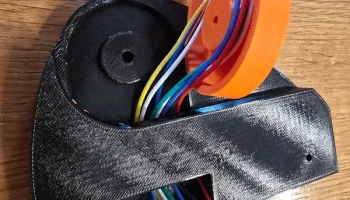

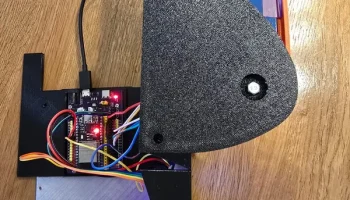

кабели также закреплены горячим клеем, чтобы снять натяжение

подключите его правильно и проверьте

закрыть дело...

… наслаждайтесь

Есть вопросы? Не стесняйтесь спрашивать в комментариях
