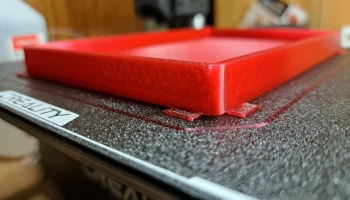

Запрессованный макетный лоток для стандартных макетных пл..

Простой держатель лотка с запрессовкой для стандартных макетов без пайки. Разработан потому, что некоторые из более дешевых макетов никогда не соединяются правильно — выступы часто слегка смещаются, и платы в конечном итоге искривляются или болтаются.

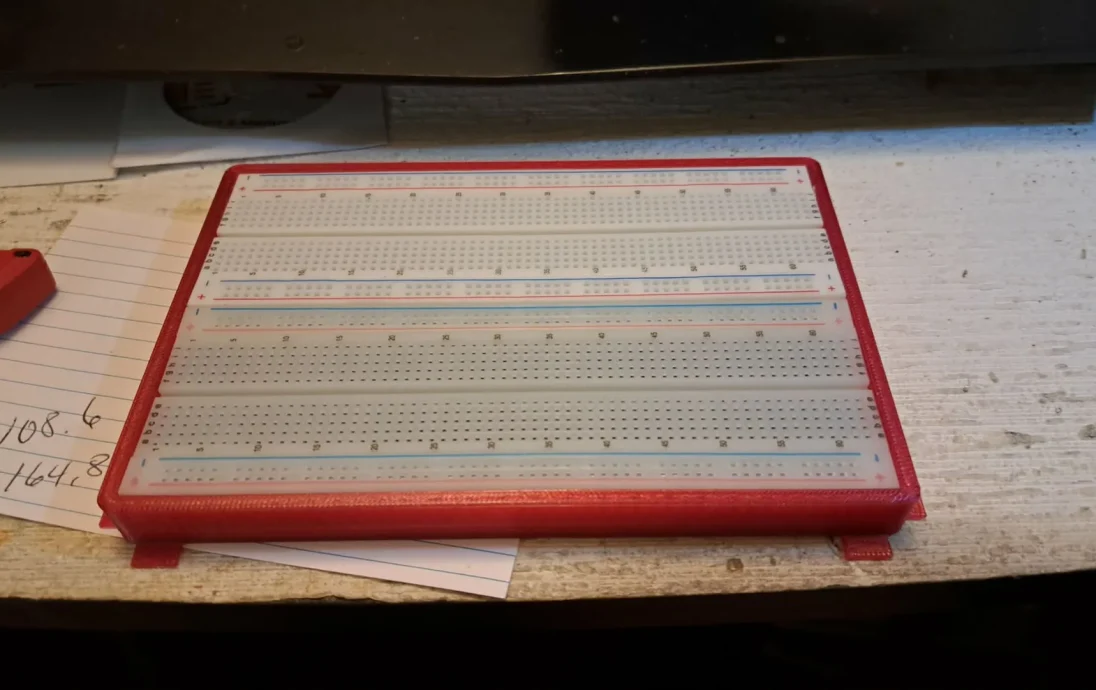

Этот лоток удерживает макетную плату плоской, жесткой и надежной на верстаке, в то же время позволяя ее снять при необходимости. Закругленные углы и утолщенное основание придают ему ощущение прочности и помогают предотвратить изгиб при подключении перемычек и компонентов.

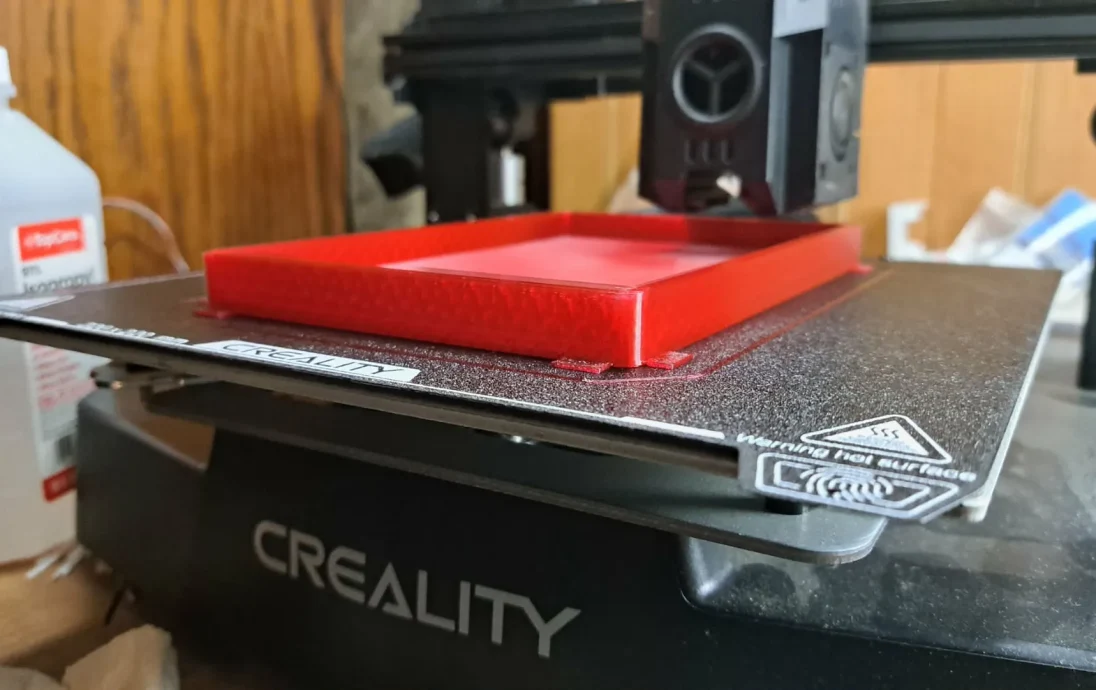

Напечатано прозрачным красным PETG, что придает стенам красивый «украшенный драгоценными камнями» вид, когда свет проходит через слои.

Коробка создана в Blender с использованием простого логического рабочего процесса.

Внешние размеры:

117 мм × 173 мм

Внутренние размеры фрезы:

109 мм × 165 мм

При этом создаются боковые стенки толщиной примерно 4 мм.

В зависимости от допусков вашего принтера и используемого макета вам может потребоваться немного масштабировать модель для желаемой посадки.

НАМЕКАТЬ!!!

Прежде чем печатать полную модель, слегка погрузите коробку в основание слайсера и сначала напечатайте только несколько слоев верхних стенок. Это позволяет легко проверить посадку макета и допуски принтера, не тратя нити нити или время печати.

Особенности:

— Пресс-держатель макетной платы

— Закругленные углы

— Толстое устойчивое основание.

— Чистый дизайн, удобный для использования на скамейке

— Хорошо работает с PETG.

— Не требуются винты или клей

Примечания:

— Для обеспечения наилучшего соответствия некоторым макетам может потребоваться обрезка или удаление заводских защелок.

— Разработан на основе обычных недорогих беспаечных макетов.

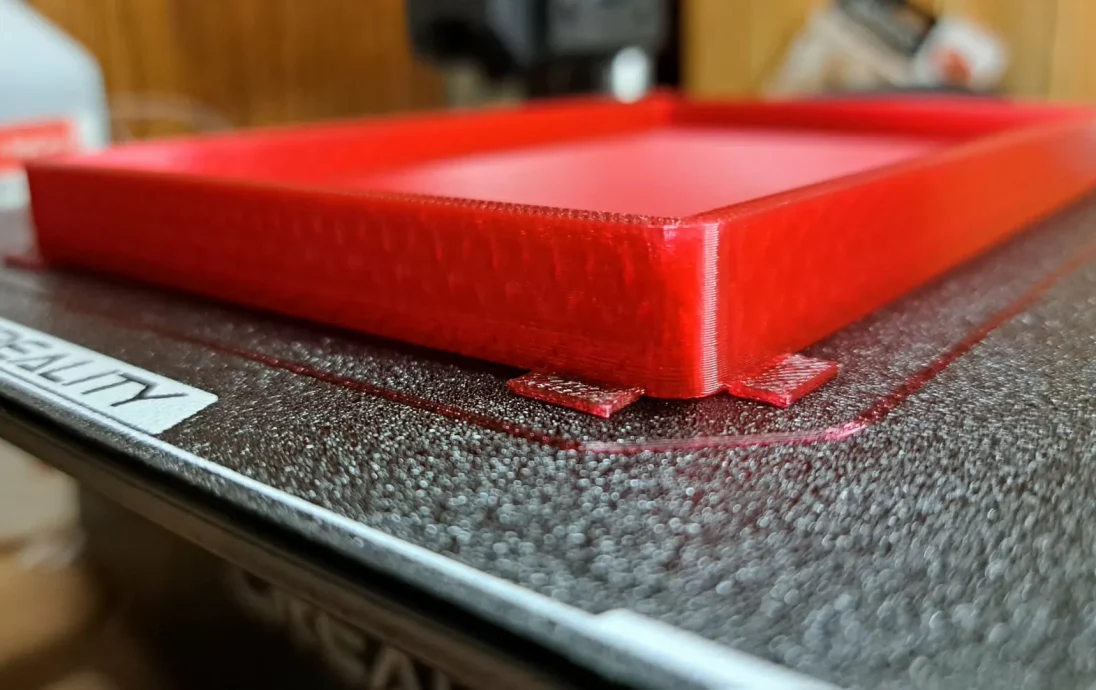

— Во время печати использовались противоподъемные выступы, которые при желании можно обрезать после печати.
