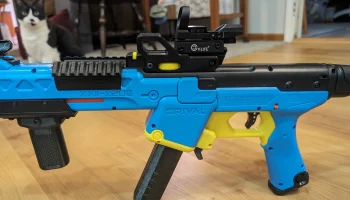

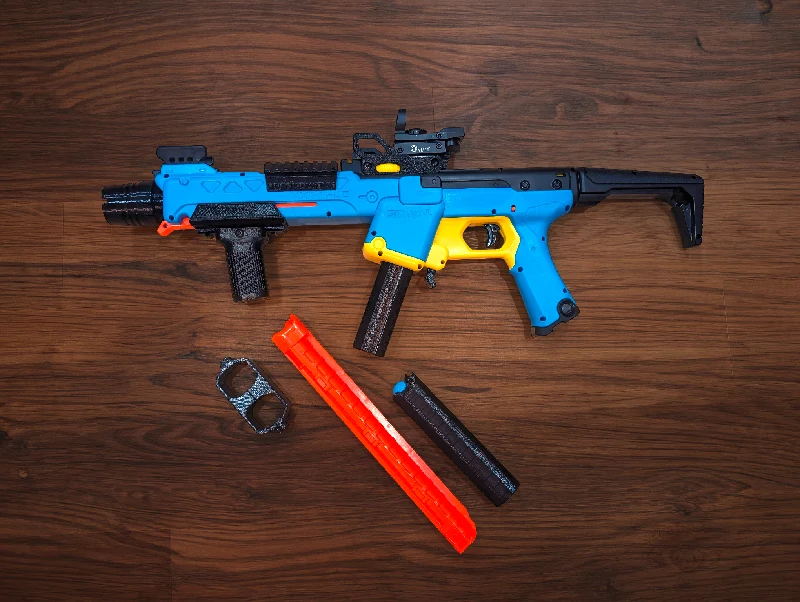

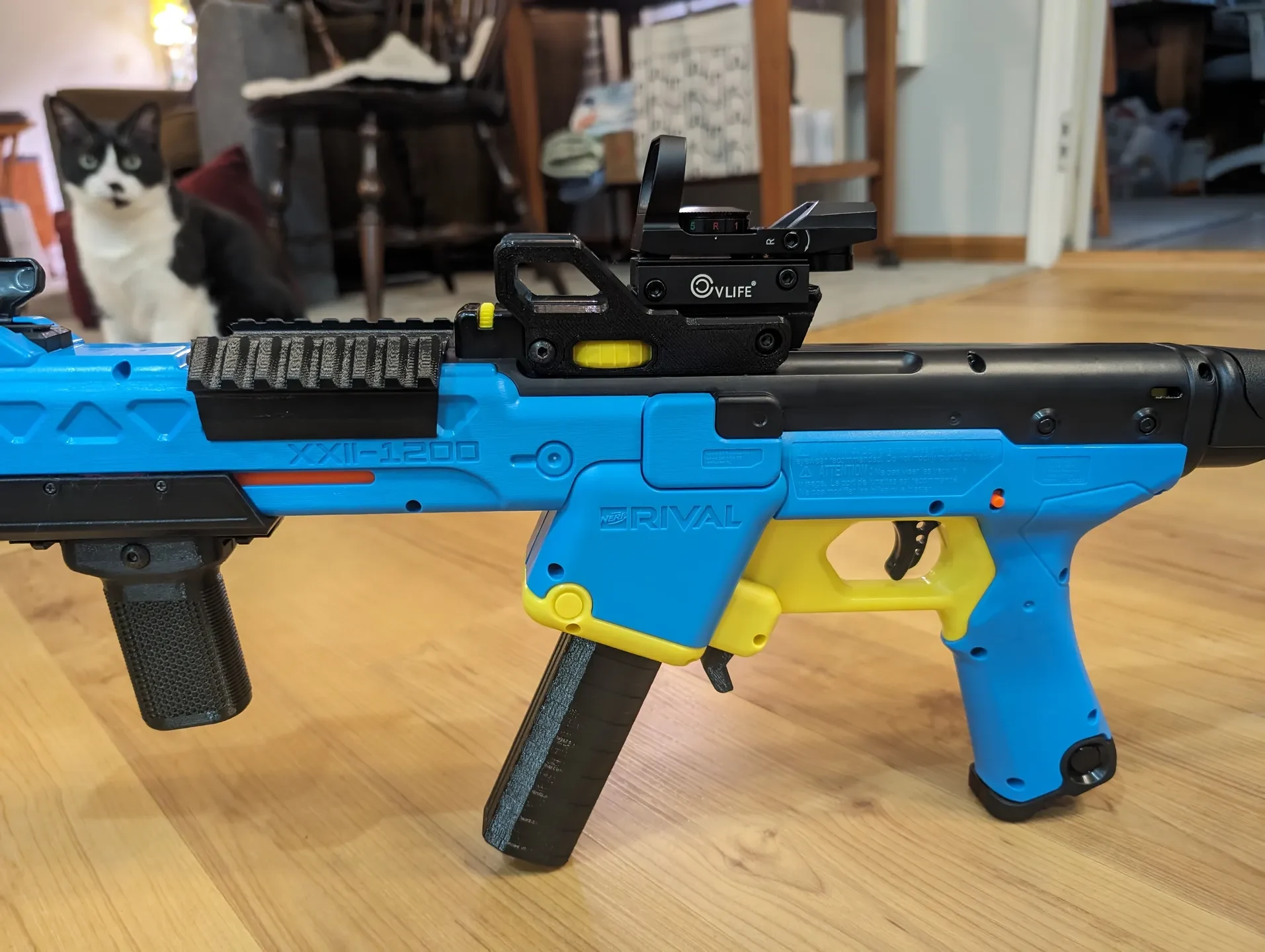

Короткий журнал Nerf Rival Pathfinder XXII-1200
Журнал половинного размера — выглядит и ощущается менее неудобно, чем стандартный журнал.
Вмещает 6 пенопластовых шариков.
Двойной маг. вложение в комплекте.
ПЕЧАТЬ:
Рекомендуется печатать из PETG или ABS для обеспечения ударопрочности.
Не требует поддержек при печати в соответствии с ориентацией в файле.
Требуется хорошее прилегание к кровати — рассмотрите возможность добавления полей.
У мастеров постельного белья могут возникнуть проблемы с раскачиванием журнала во время печати.
Файлы STL, включенные в файл .Zip.
АССАМБЛЕЯ — Журнал
Ссылка на схему ниже. См. список деталей аппаратного обеспечения.
Печать деталей магазина (двойная для установки с двойным магазином)
(1x) Вкладка с мячом
(1x) Подъемник
(1x) Короткий магазин. Топ
(1x) Короткий магазин. Внизу
Вставьте длинную пружину сжатия в короткий магазин. Внизу
Магазин запасов можно разобрать для повторного использования пружин.
Снимите длинную пружину сжатия и разрежьте пополам — используйте половину разрезанной пружины на короткий магазин.
Снимите небольшую пружину в верхней части магазина и сохраните ее для шага 4.
Вставьте подъемник в короткий магазин. Низ — пока откладываем в сторону.
Найдите часть шарикового язычка. Вставьте пружину ручки в небольшой карман сзади или используйте пружину, найденную в магазине.
Пружина ручки должна быть около 0,5 дюйма [12,7 мм] в длину.
Вставьте язычок шара в прорезь короткого магазина. Верхняя часть
Вставьте пружину, выступающую из шарового язычка, в карман на задней стенке короткого магазина. Верхняя часть
Прикрепите только что созданную сборку к верхней части короткого магазина. Нижняя часть с использованием (2x) винтов M3 x 8 мм с головкой под торцевой ключ.
Это может быть немного сложнее — полезно частично ввинтить винты в магазин Short Mag. Топ заранее

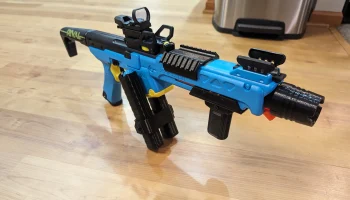

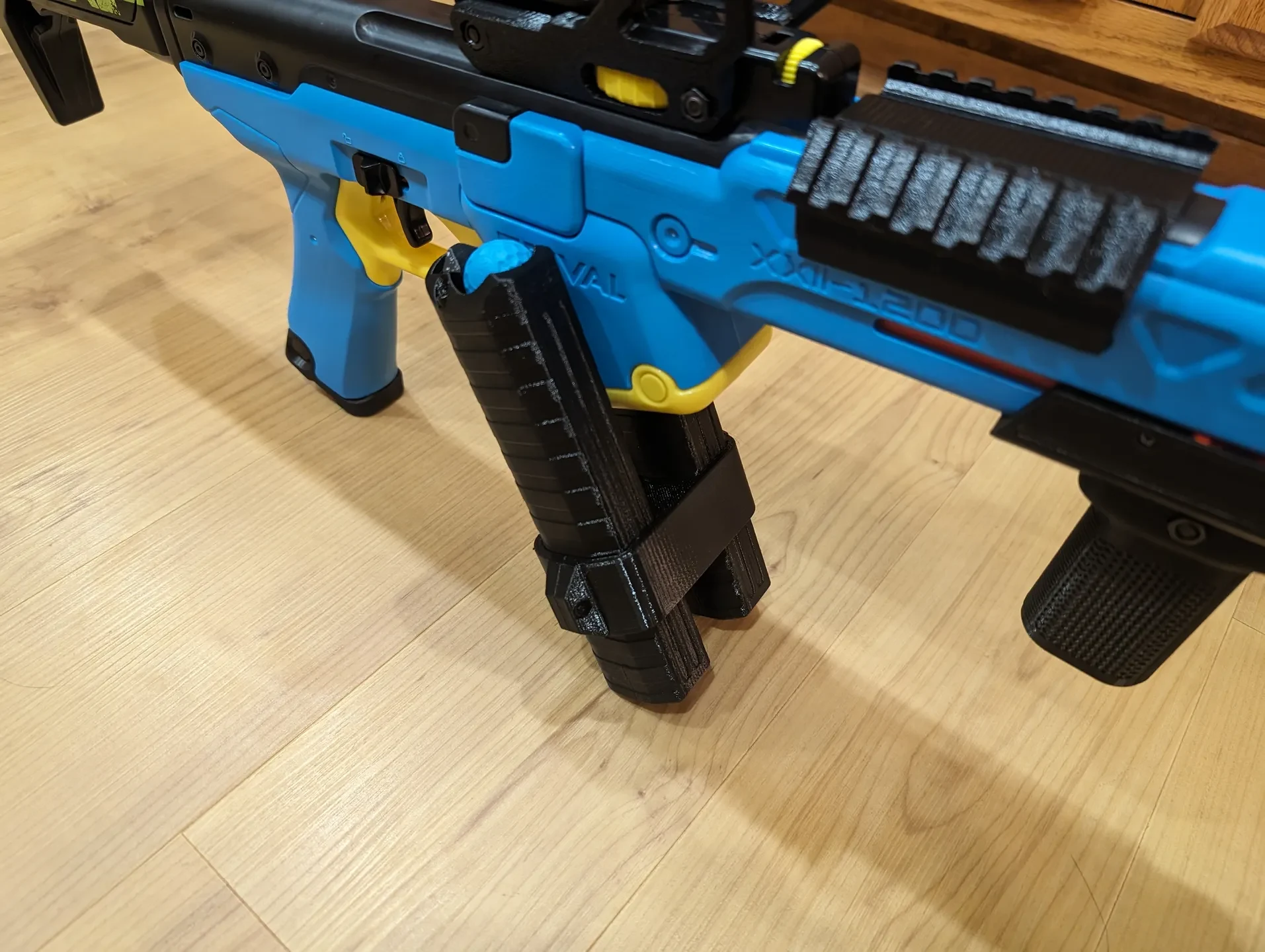

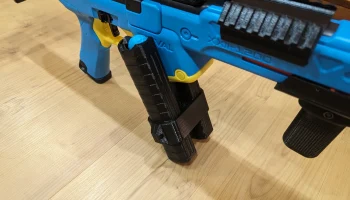

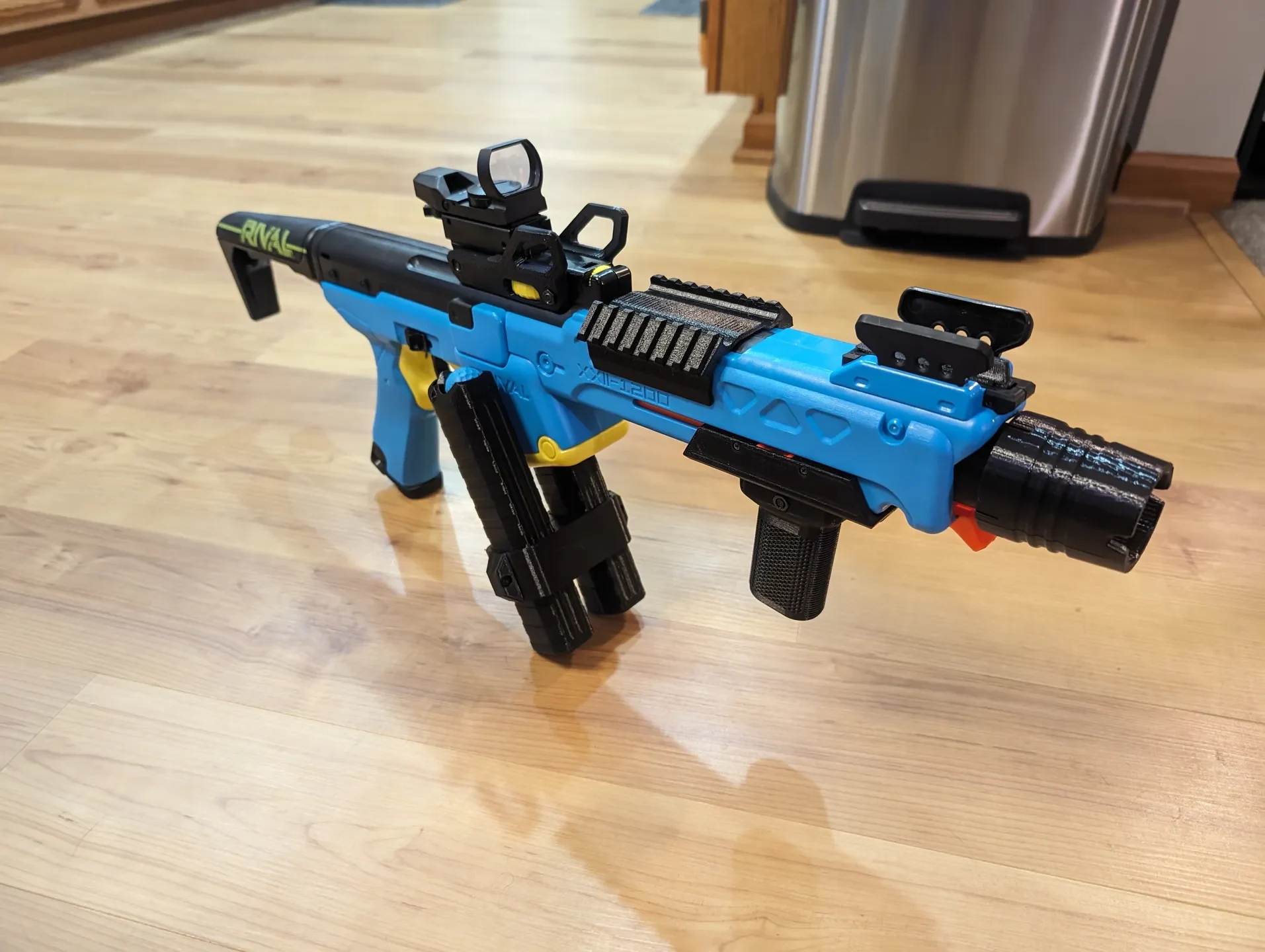

СБОРКА — двойной магазин. Приложение
Печать деталей с двумя магнитами
(1x) Двойной магазин. Крепление спереди
(1x) Двойной магазин. Крепление сзади
Скрепите обе половинки вместе над третьим ребром снизу магазинов (см. изображение ниже).
Используйте (2 винта M3 x 6 мм с головкой под торцевой ключ и (2) контргайки).
Обязательно совместите ребра на магазинах с ребрами на двойном магазине. клип
ОБОРУДОВАНИЕ И ЧАСТИ
Этот мод требует некоторого дополнительного оборудования, количества и ссылок, перечисленных ниже.
(В списке предполагается, что вы будете печатать 2 магазина и насадку с двумя магазинами.)
(4x) Винты с головкой под торцевой ключ M3 x 8 мм — приобретите здесь
(2x) Винты с головкой под торцевой ключ M3 x 6 мм — приобретите здесь
(2x) Контргайки M3 — приобретите здесь
(2x) Пен-Спрингс — купите здесь
(2x) Длинные пружины сжатия — приобретите здесь или здесь
Требуемые размеры пружины (в случае отсутствия на складе)
Длина: прибл. 6 дюймов [152 мм]
Внешний диаметр: 0,875 дюйма [22 мм]
Калибр: 0,025-0,050 дюйма [0,6-1,2 мм]
Идеальный калибр: 0,040 [1 мм]
УСТРАНЕНИЕ НЕИ��ПРАВНОСТЕЙ:
Последние 1 или 2 мяча застревают/застревают
Пружина сжатия внутри магазина может оказаться недостаточно прочной/длинной.
Рассмотрите возможность перехода на более толстый калибр или обрезку большей длины.
Пружина шарового вкладыша может быть слишком сильной.
Рассмотрите возможность использования меньшего калибра или обрезки меньшей длины.
Журнал не надежно крепится к бластеру
Обычно дают нижнюю часть журнала. легкого удара/шлепка в сторону патронника достаточно, чтобы сработал механизм освобождения магазина
Пружина шарового вкладыша может быть слишком сильной.
Рассмотрите возможность использования меньшего калибра или обрезки меньшей длины.
Между язычком шара и прорезью, в которой он перемещается, может возникнуть слишком большое сопротивление.
Рассмотрите возможность слегка отшлифовать канал, чтобы сгладить слои и открыть паз.
Шарики легко выпадают из магазина
Пружина шарового вкладыша может оказаться слишком слабой.
Рассмотрите возможность использования большего калибра или обрезки большей длины.
Между язычком шара и прорезью, в которой он перемещается, может возникнуть слишком большое сопротивление.
Рассмотрите возможность слегка отшлифовать канал, чтобы сгладить слои и открыть паз.
Пружина сжатия внутри магазина может быть слишком сильной.
Рассмотрите возможность перехода на меньший калибр.
