Прототип аквариумного диффузора CO2
Это прототип аквариумного диффузора CO2 для аквариумов с растениями. Альтернативно его можно использовать как интересное интерактивное воздушное сопло.

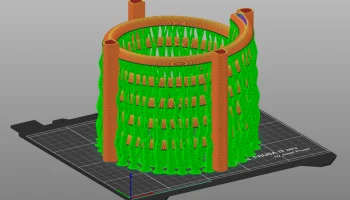

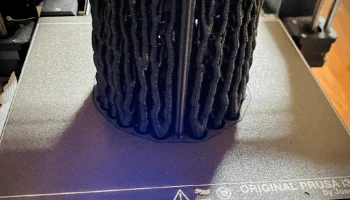

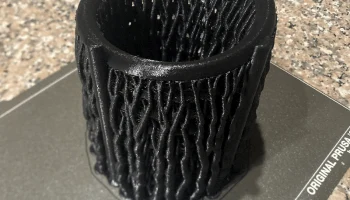

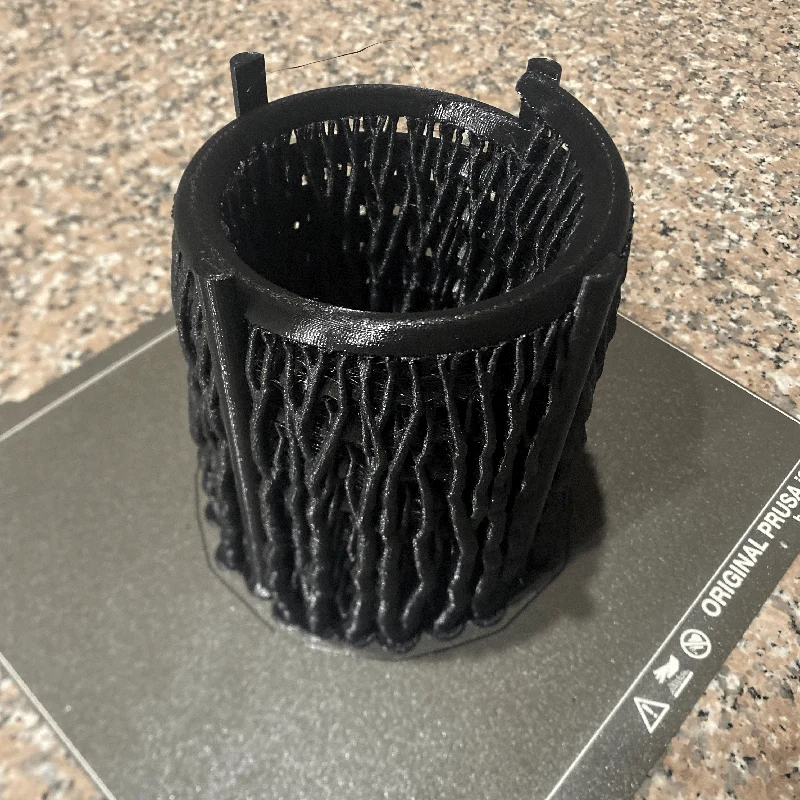

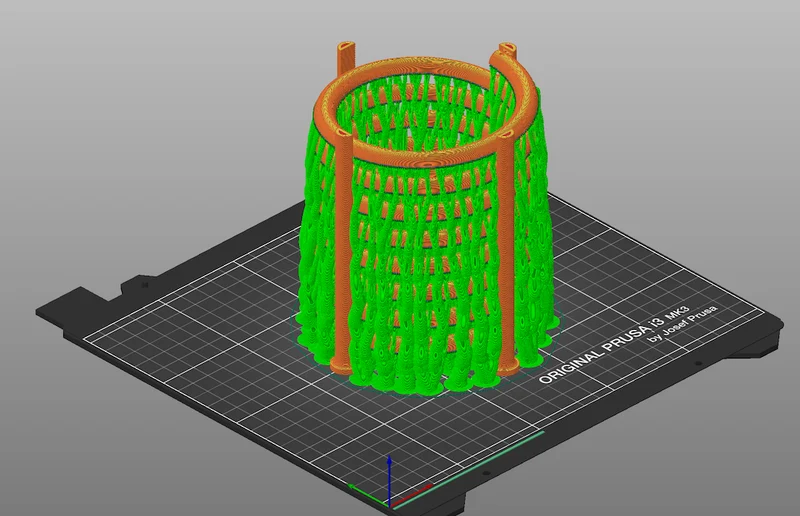

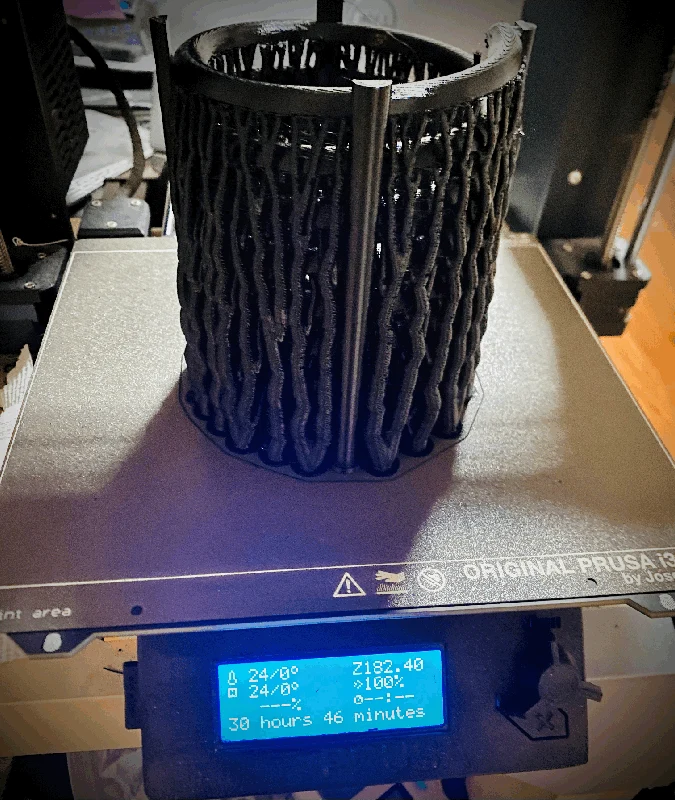

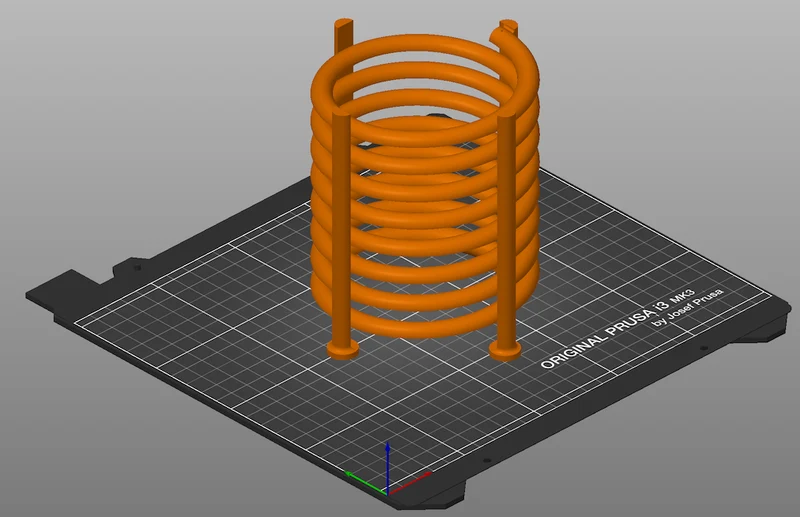

Это было создано как заявка на конкурс аквариумов, смоделировано в Fusion и напечатано слоями 0,20 в PETG с органической подложкой. Печать тестовой версии v1 заняла около 30 часов 40 минут.
Предполагалось использовать 6-мм воздуховод для доставки воздуха или CO2.
В качестве испытания на деталь заливали воду, чтобы проверить, будет ли работать перевернутая катушка, и она, казалось, работала нормально. После установки в резервуар он должен обеспечивать подачу воздуха вверх.
Окончательный дизайн будет
есть возможность добавлять веса в модель,
разрешить возможную функциональность штабелирования,
максимально увеличить количество петель. Расстояние диффузора составляет около 1,2 метра в длину. CO2, полученный в других диффузорах, которые я видел, должен полностью поглотиться к тому моменту, когда он достигнет верха. Я собираюсь уменьшить количество витков в спирали, чтобы рыба могла плавать и, возможно, больше взаимодействовать с пузырьками.
возможно, добавьте фиксированное твердое основание, чтобы можно было разместить камень или песок. Возможно, это необязательная часть,
Не забудьте добавить небольшие прорези, чтобы можно было использовать кабельные стяжки для крепления к ящику для яиц.
пониженная плавучесть (чтобы избежать использования грузов).
Работа продолжается...

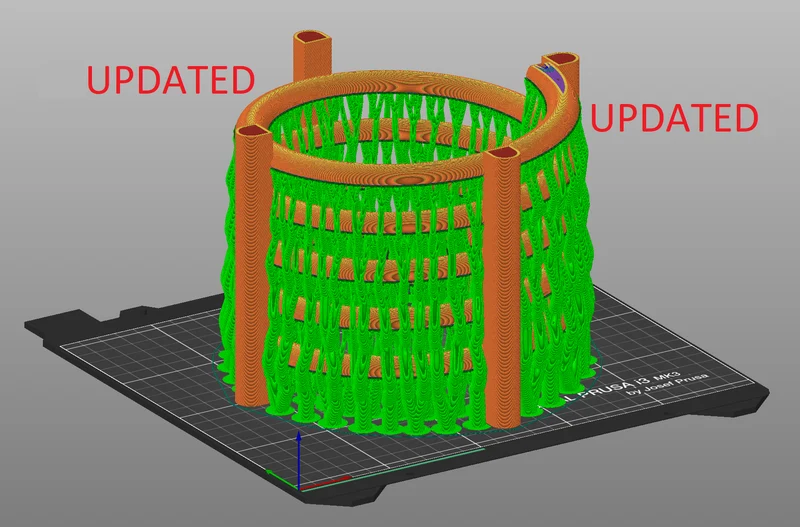

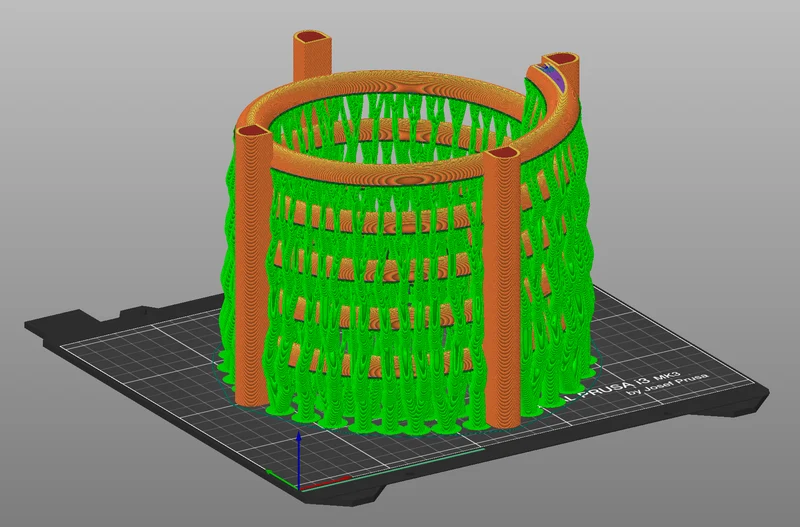

Обновление МК2. Я изменил дизайн, чтобы сделать.
Диаметр больше — для удобства засовывания рук в спираль для опоры при чистке и последующей чистки,
Пузырьковый канал имеет большую ширину,
Я увеличил расстояние между спиралями для навигации рыбы, это означает, что длина спирали теперь составляет около 1,41 метра,
Основу я сделал, сейчас ее нужно будет приклеить. Я добавлю отверстие для кабельных стяжек или дюбеля (с нагревом на конце, чтобы получился расплавленный шарик, который нужно сплющить).
Я добавил небольшое отверстие на вершине канала, чтобы пузырьки могли выйти наружу.
Я буду продолжать повторять этот дизайн и, когда буду доволен выпуском, добавить часть, которую можно будет изменить. лицензия на данный момент заблокирована, так как это прототип.
Участок должен быть твердым, чтобы вес преодолевал плавучесть. ��сли у вас менее плотное заполнение, оно будет действовать как поплавок. (В настоящее время я не проводил никаких расчетов или тестов плавучести. Я рисую все с 4 периметрами для прочности. Это использовалось в v1, и последующие итерации будут такими же.
Это не было напечатано, так как это длинный отпечаток, и я хотел бы сделать еще несколько итераций, прежде чем использовать больше нитей.
Что касается добавления грузов, упомянутых в версии 1, я могу добавить версию с по��ыми стойками, чтобы можно было приостановить печать, и добавить грузила для рыбы. Эта версия потребует большего периметра, чтобы уменьшить или свести на нет выщелачивание свинца или железа в резервуар. рекомендуется опрыскивать грузы безопасной для пищевых продуктов эпоксидной смолой или прозрачным лаком.
