Полка ITX NAS сверхкороткой глубины 4U (около)

Я хотел каким-то образом втиснуть свою систему ITX TrueNAS в сетевую стойку Navepoint шириной 450 мм, но не смог найти на рынке ничего, что могло бы поместиться на такой небольшой глубине. Ближе всего был Sliger CX3701 с диагональю чуть меньше 15 дюймов, но даже он слишком плотно прилегал к нему из-за торчащих задних кабелей.

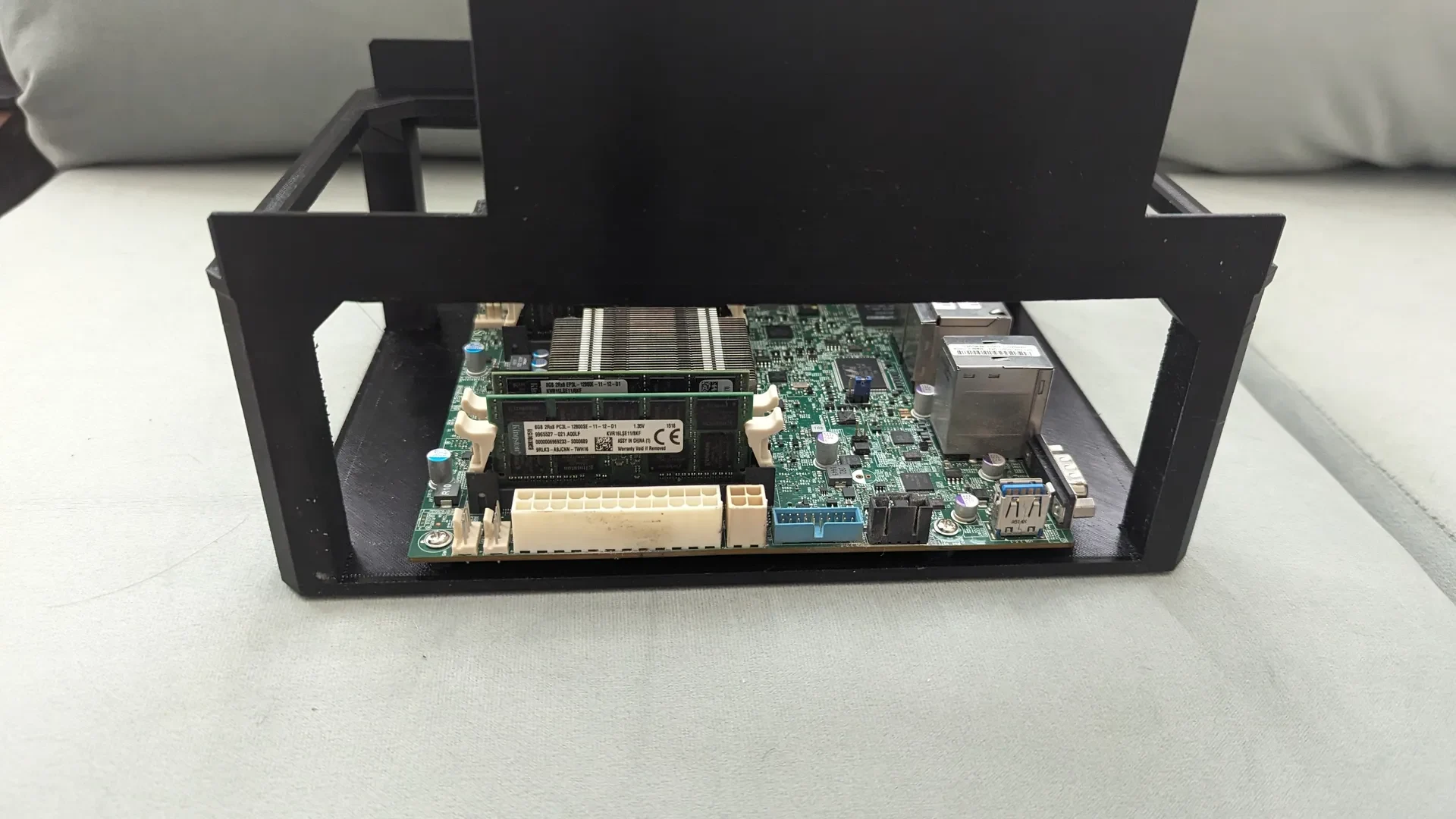

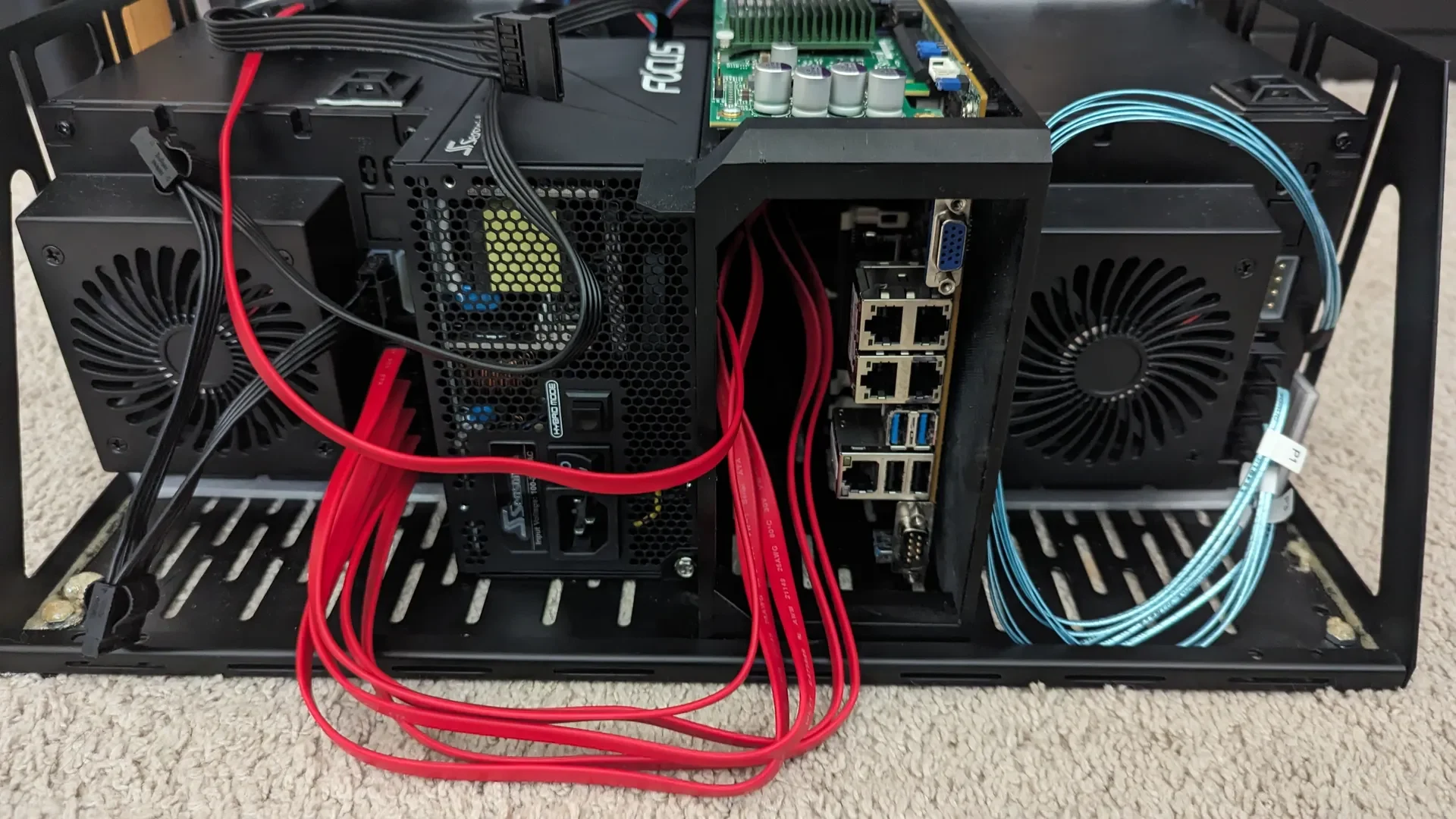

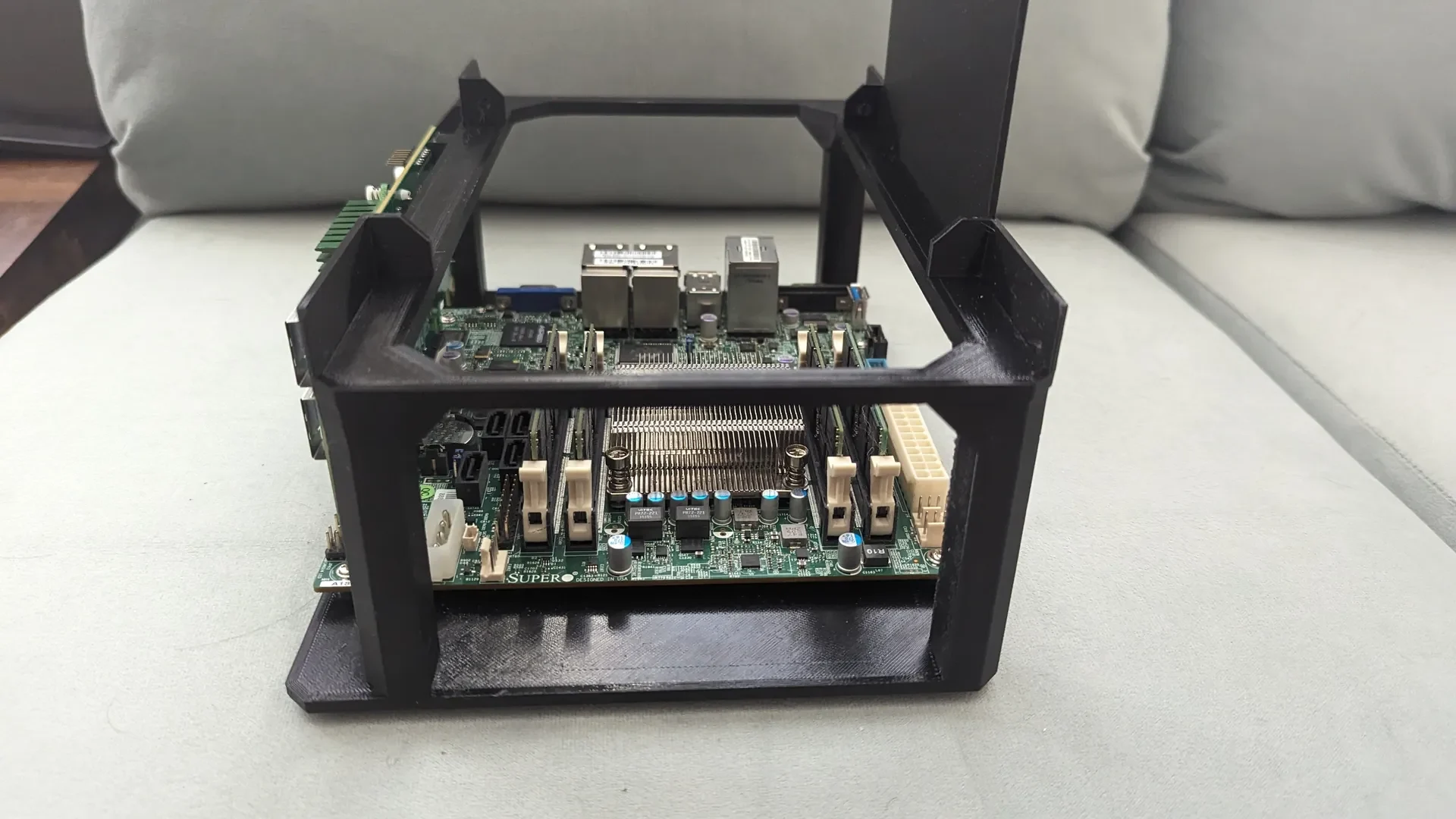

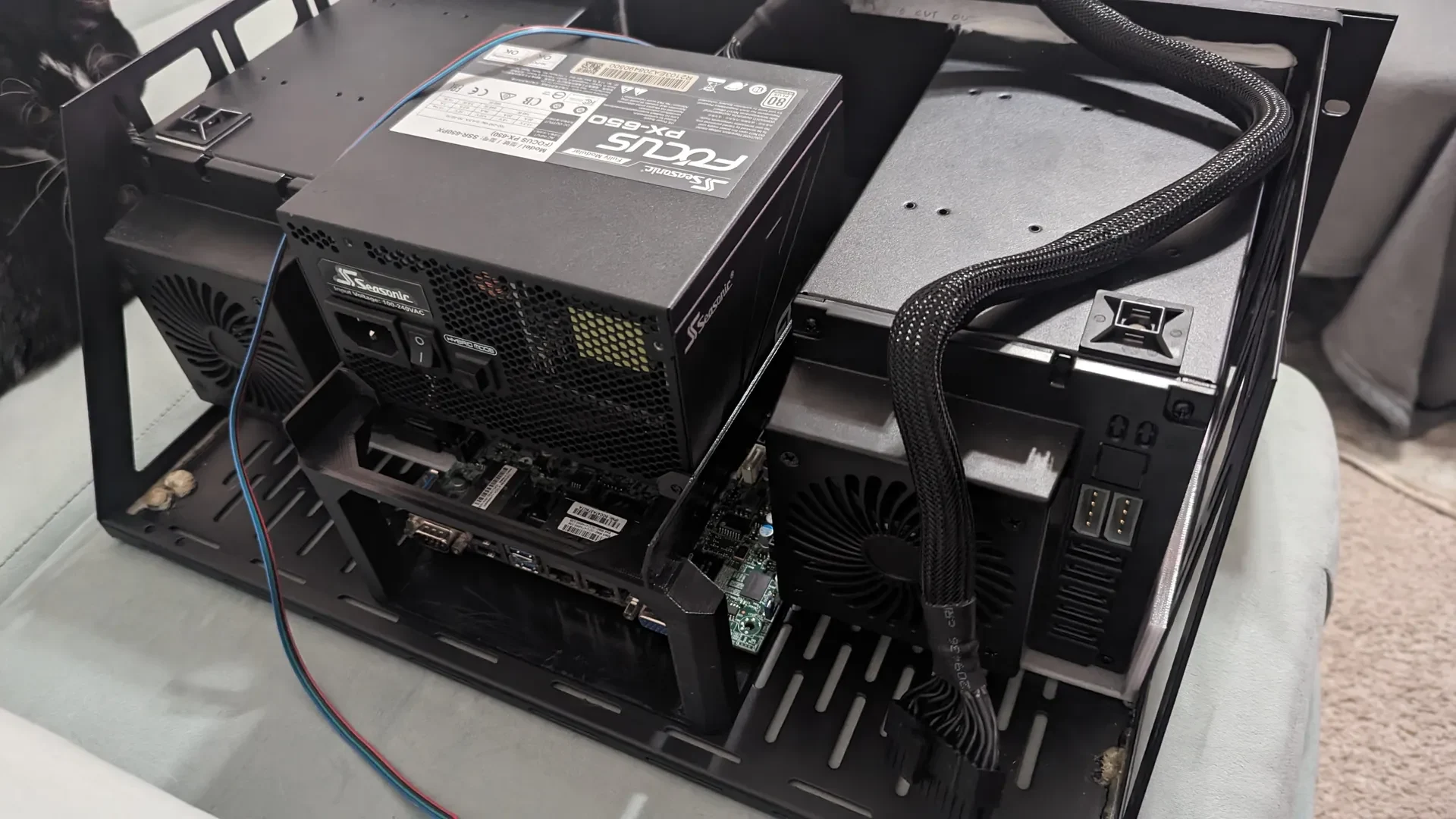

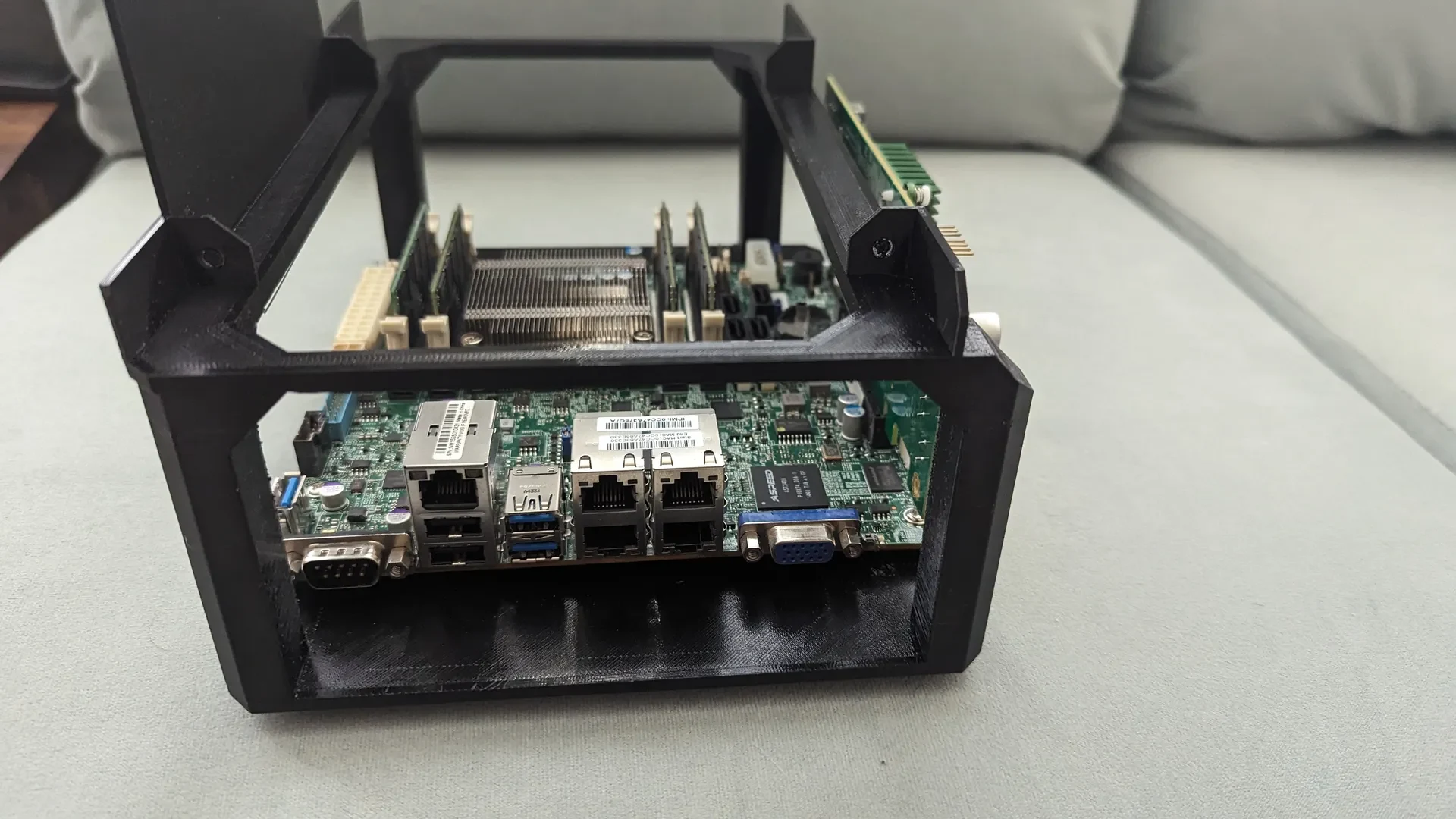

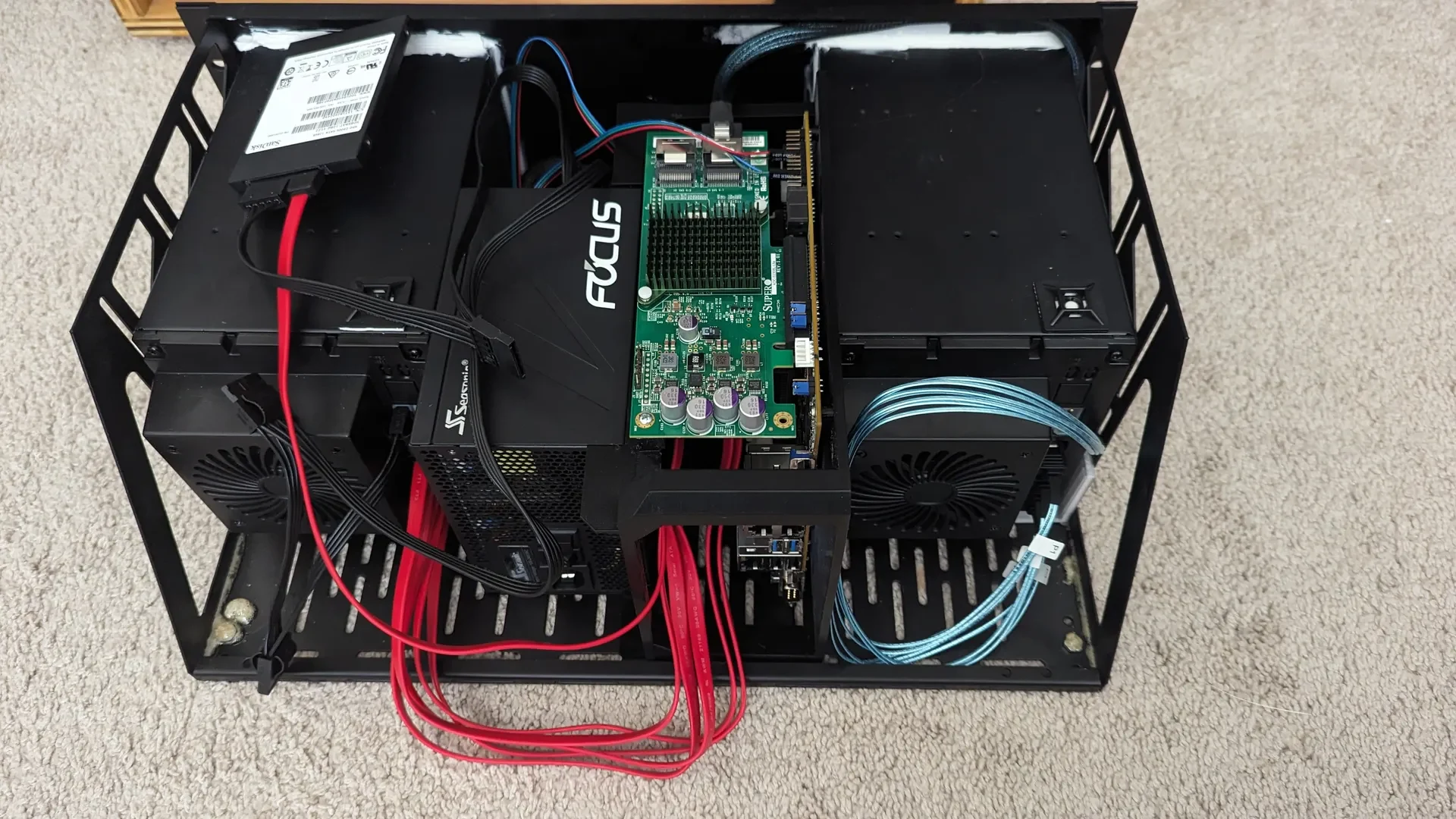

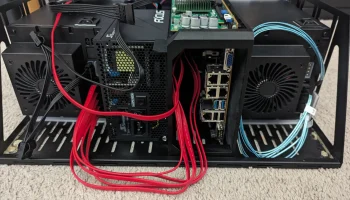

Эта компоновка в этом проекте с блоком питания ATX и модулем ITX между двумя отсеками с возможностью горячей замены позволяет разместить 10 жестких дисков 3,5 дюйма и 4 твердотельных накопителя 2,5 дюйма глубиной менее 12 дюймов, и я потенциально мог бы у��аковать его даже на 10 дюймов. Я мог бы использовать блок питания SFX, но предпочел вентилятор большего размера в полноразмерных блоках ATX. (к тому же они дешевле)

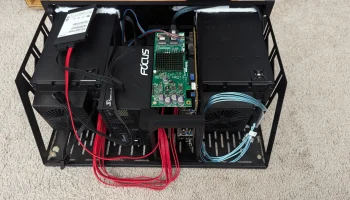

Я назвал его 4U (почти), потому что вентилятор HBA на самом деле является единственной вещью, которая едва возвышается над корпусом 4U.

3D-печатные детали

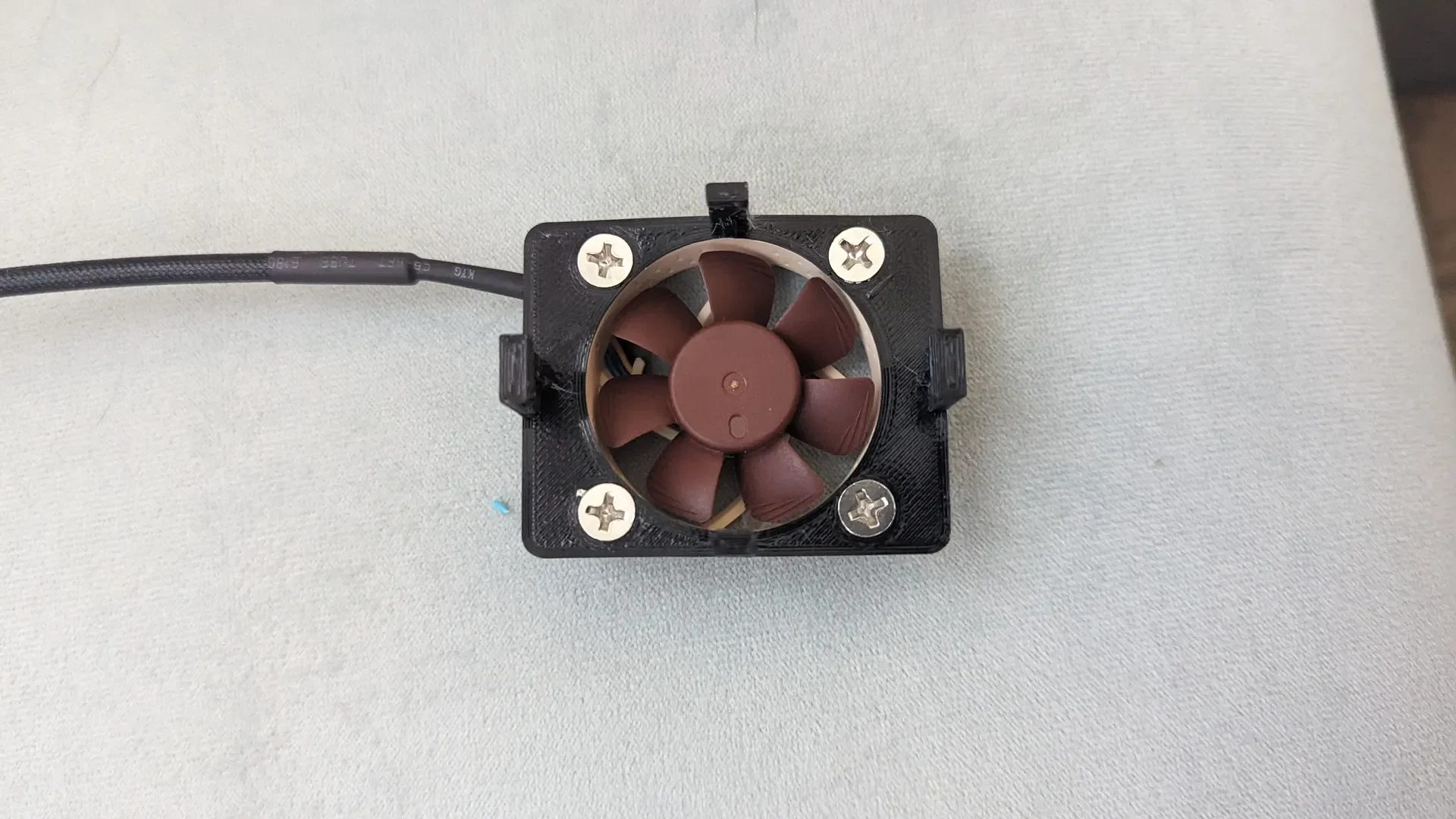

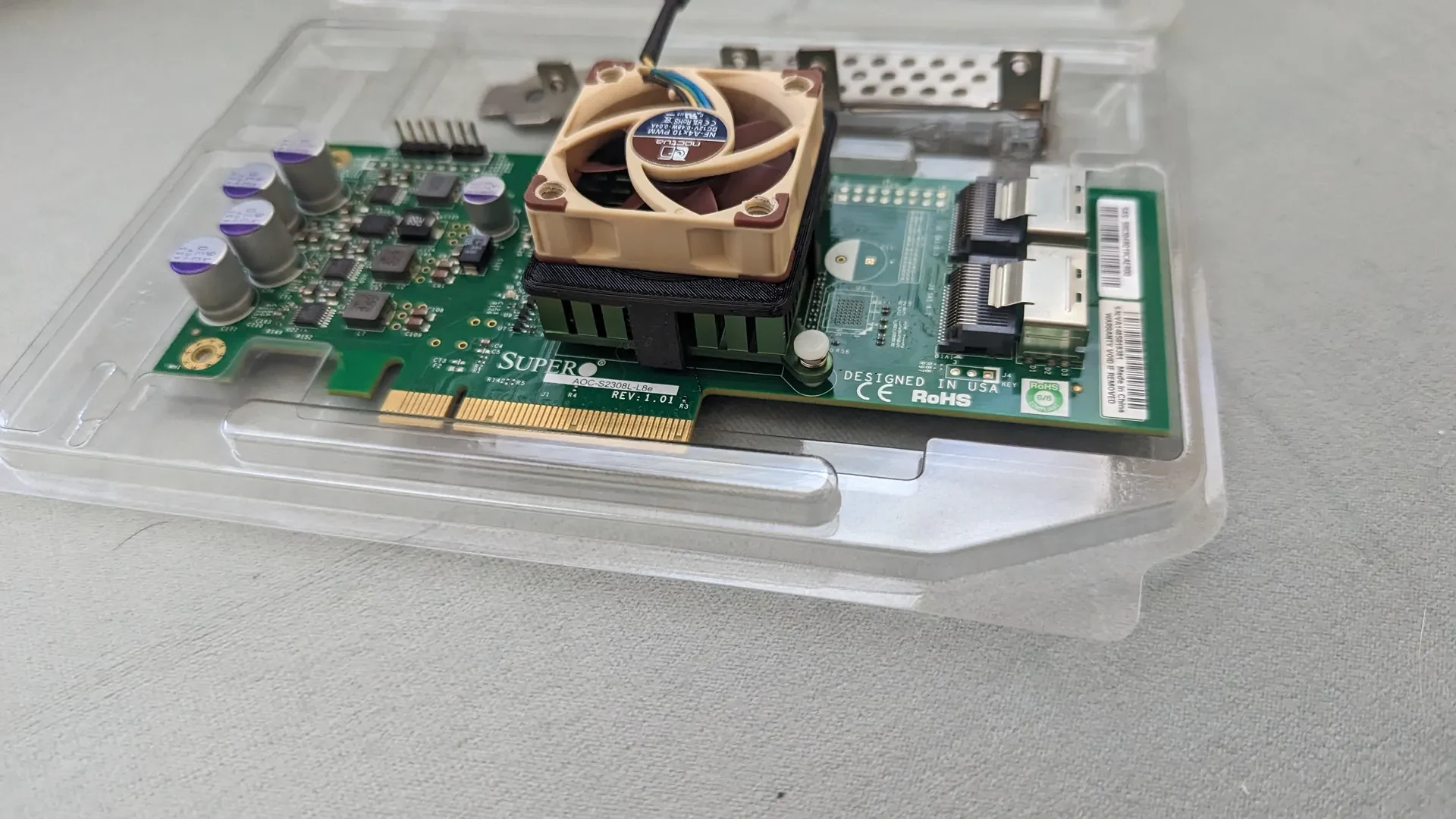

«LSI_9211_Fan_Clip_40mm» закрепляет вентилятор Noctua NF-A4x10 на карте Supermicro AOC-S3008L-L8e HBA для охлаждения.

«SSD_7mm_Dual_Mount» можно приклеить к верхней части отсеков для горячей замены, чтобы вместить два твердотельных накопителя размером 2,5 дюйма x 7 мм в качестве загрузочного диска или дополнительного хранилища.

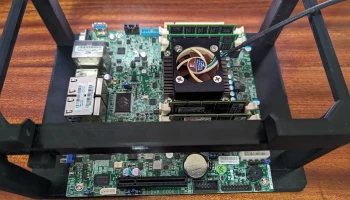

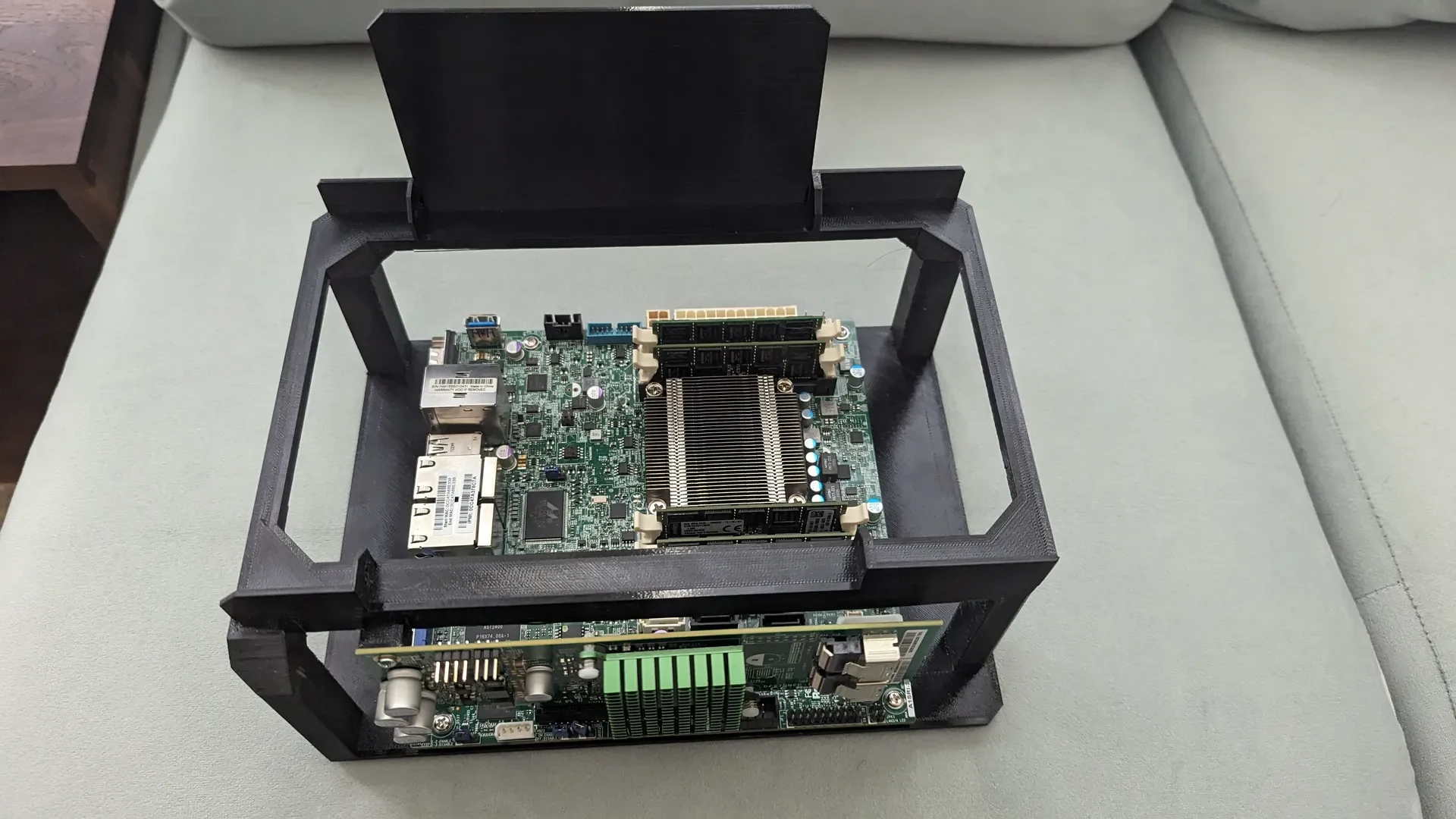

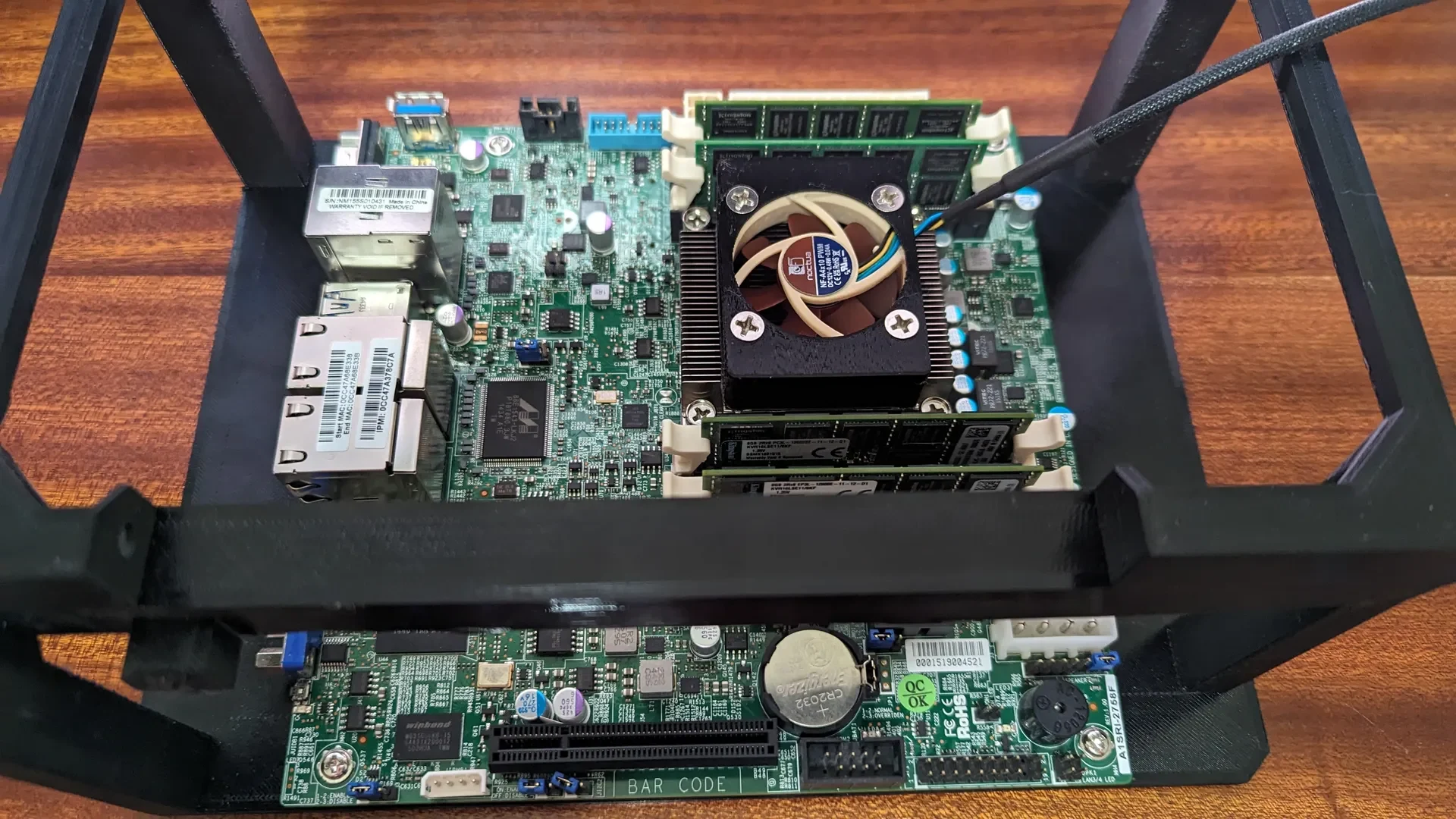

«MBD-A1SRi-2758F-O_Fan_Clip_40mm» удерживает Noctua NF-A4x10 на радиаторе процессора Supermicro MBD-A1SRi-2758F-O для активного охлаждения. К сожалению, он приклеен эпок��идной смолой на верхнюю часть радиатора. Я не смог придумать сверхнадежный способ закрепить его по краям, как это сделал с зажимом для вентилятора HBA.

Рекомендации по охлаждению

В моем приложении он расположен прямо под двумя вентиляторами на самом верху стойки для охлаждения, но если вам нужно больше охлаждения, вы можете установить 140-мм вентилятор в самой передней части. (вам придется найти какое-то место, чтобы прикрепить кнопку питания, если она вам еще нужна) Если вы это сделаете, то нет смысла даже иметь переднюю лицевую панель, так как останется очень мало места, чтобы ее можно было даже прикрыть. Поток воздуха/охлаждение при такой установке представляет собой проблему, учитывая плотную посадку: вам понадобится относительно хорошо охлаждаемая стойка, а также активное охлаждение для ЦП и адаптера HBA. Я надеялся, что вентилятора блока питания будет достаточно, чтобы прогнать немного воздуха над процессором, но, на мой взгляд, он был слишком горячим.

Настройки печати

К сожалению, для всех этих моделей требуются опоры. Вам особенно придется удалить их много с базовой части, если только у вас нет принтера с божественными возможностями мостового соединения. Я включил файлы 3mf со всеми настройками печати для mk3s с PETG.

Дет��ли, не напечатанные на 3D-принтере

Прочная полка на стойке. Я использовал полку высотой 4U из Middle Atlantic, поскольку пытался заставить их вырезать ее для меня по индивидуальному заказу, но в конце концов они не вырезали отсеки для дисков в правильной ориентации, и мне все равно пришлось вырезать ее самому из пустой лицевой панели.

Что-то вроде отсека для горячей замены от 5x 3,5" до 3x 5,25". Я использовал: https://www.amazon.com/gp/product/B0BV142WM5, но вы можете найти их на eBay, Aliexpress и т. д.

Винты основной платы имеют размер M3x5 мм — они должны быть стандартными для большинства комплектов винтов для ПК.

Кнопка питания, монтируемая на панели, со светодиодом. https://www.amazon.com/gp/product/B0986XLJJH

Совместим с блоками питания ATX высотой 85 мм и длиной 140 мм. Лучше всего использовать модульный блок питания, поскольку у вас нет места для дополнительных кабелей. Также лучше иметь большой постоянно вращающийся вентилятор, поскольку он одновременно охлаждает область материнской платы.

Я использую серверную материнскую плату Supermicro MBD-A1SRi-2758F-O Mini ITX с процессором Atom/Avoton меньшей мощности.

Я использую вентиляторы Noctua NF-A4x10 PWM как для охлаждения карты Supermicro AOC-S3008L-L8e HBA, так и для процессора на материнской плате Supermicro MBD-A1SRi-2758F.
