Плоские колпачки клавиш МФУ (DSA-ish)

MFP (Mostly Flat Profile) — я уверен, что существует имя получше, но они получили именно это! Я создал их, так как мне нужен был дешевый и простой набор клавишных колпачков, которые можно было бы распечатать всякий раз, когда я экспериментировал с новой платой.

Это очень отдаленно напоминающие колпачки в стиле DSA, созданные в Freecad и предназначенные для печати лицевой стороной вверх на печатной платформе для простоты. Они параметризованы в электронной таблице Freecad, так что вы можете изменить длину от 1u до любого размера, который вам может понадобиться.

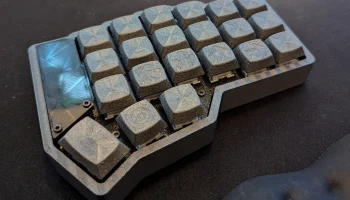

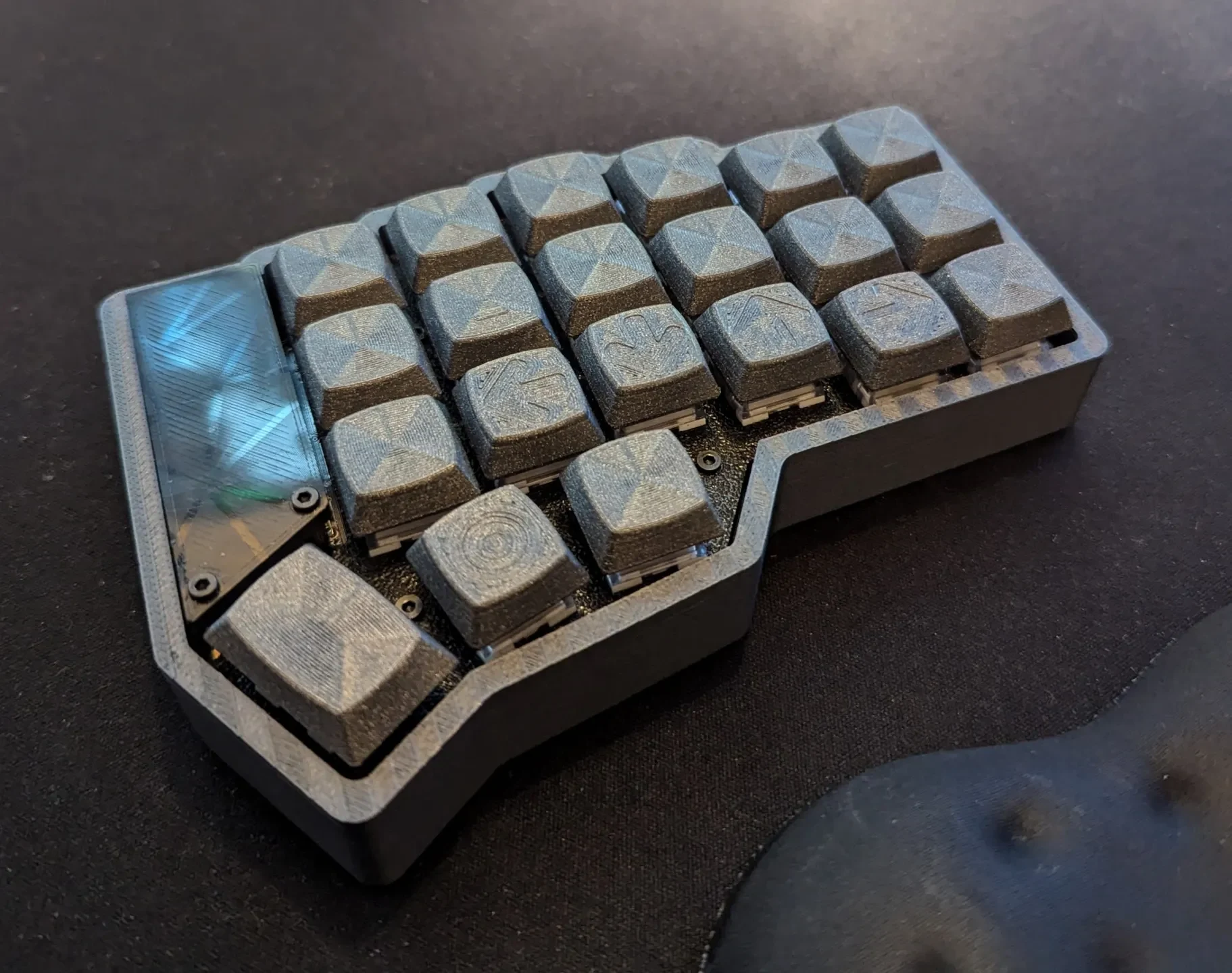

Я включил сюда STEP размером 1,5u, так как это происходит на клавиатуре Corne. Также есть два типа клавиш возврата домой (удар и тарелка), а также встроенные клавиши со стрелками. Добавление других глифов можно выполнить в Freecad, используя исходный файл стрелок в качестве отправной точки и отредактировав значение и шрифт ShapeString.

Версия с поддержкой адгезии включает несколько съемных ребер на нижней стороне, которые увеличивают площадь поверхности и помогают предотвратить смещение колпачков во время печати.

Рекомендуемые настройки печати инкапсулированы в прикрепленном файле 3MF, однако они примерно такие:

Высота слоя 0,08-0,12 мм.
15% заполнение — это нормально
Рисунок заполнения верхнего слоя: концентрический (эстетичный).
Без поддержек/полей
Немного замедлите скорость внешней стены для лучшего качества (около 100 мм).

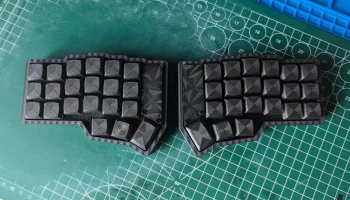

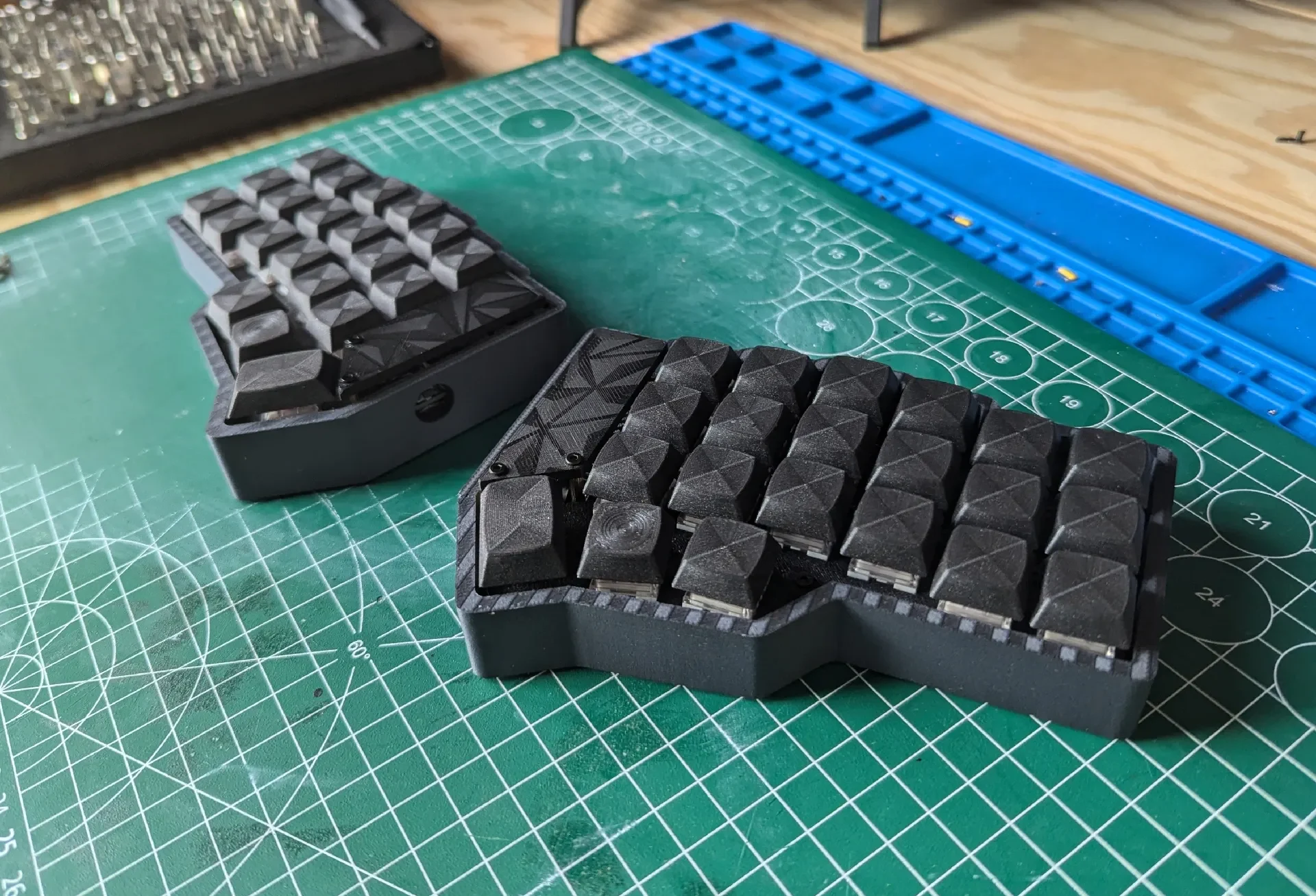

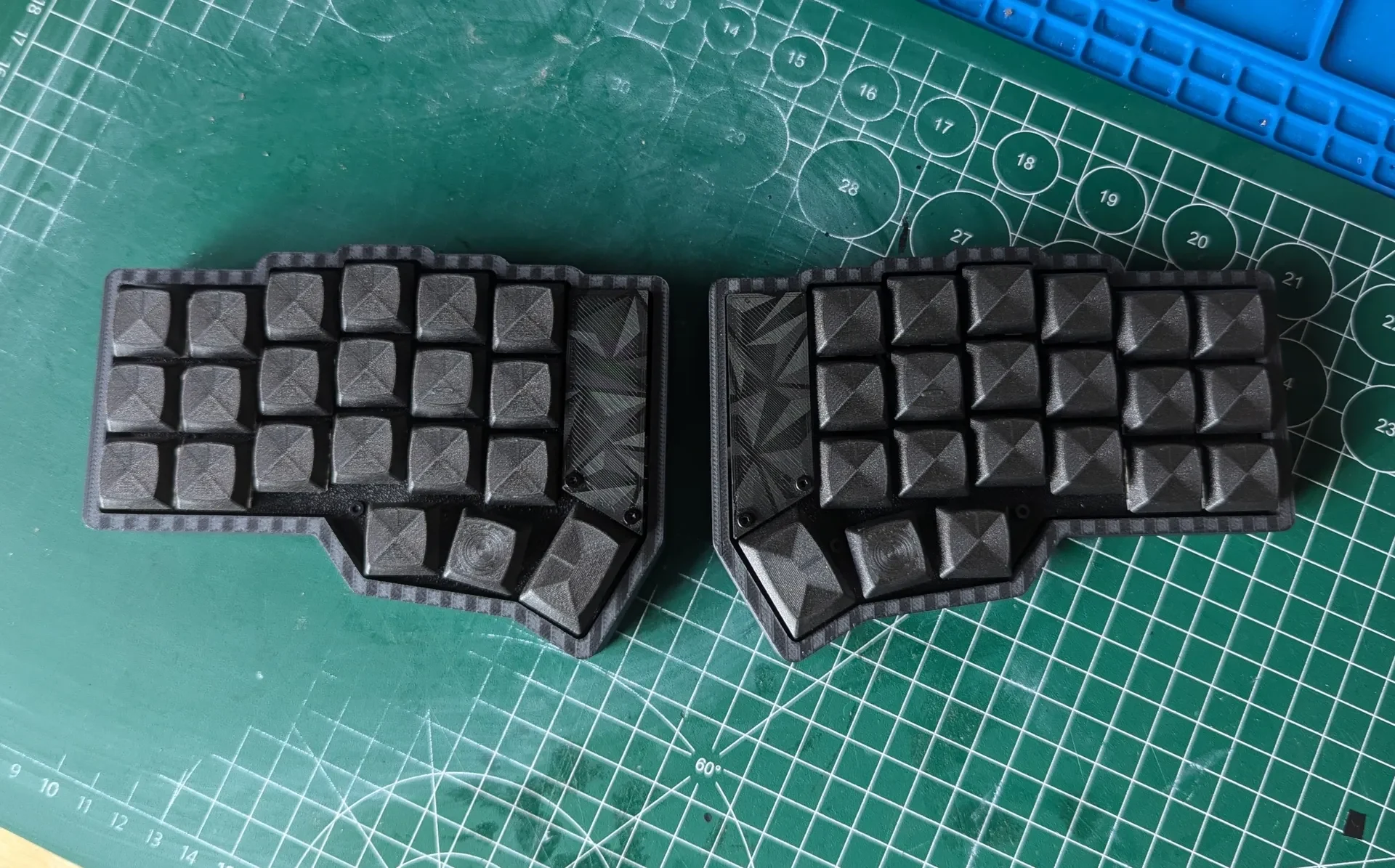

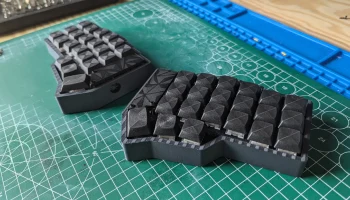

Что-то вроде нити Galaxy (на фото) помогает скрыть недостатки.

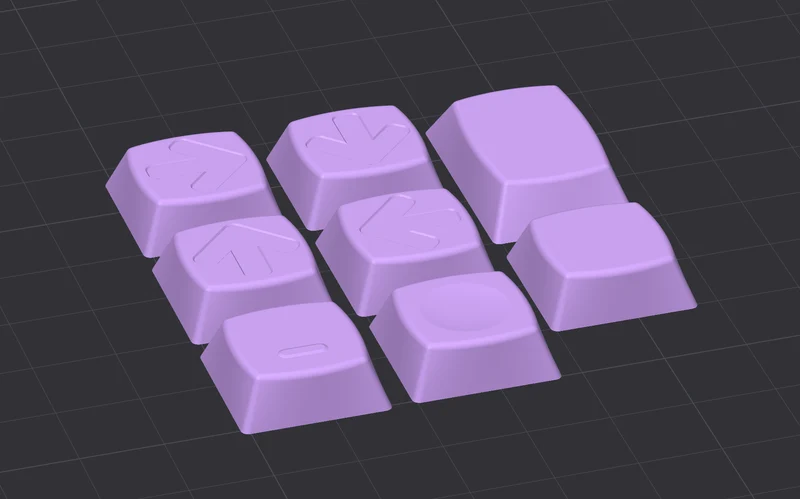

Обратите внимание: рендеры в основном выполняются в формате STEP, поскольку экспорт STL обычно имеет худшее качество при экспорте. Я включил здесь только один вариант STL, созданный на основе сетки более высокого качества для средства рендеринга печатных форм.
