Параболическая спутниковая антенна 80/100 см

Эта параболическая тарелка состоит из 3-х частей:

Ring0_v4 (Внутреннее кольцо)

Ring1_v4 (Среднее кольцо)

Ring2_v4 (внешнее кольцо используется для тарелки диаметром 100 см) или Ring2_v4_modified (Используется для тарелки диаметром около 80 см)

Для завершения блюда требуется по 12 каждого из 3 сегментов (много печати)

Для печати я использовал Flashforge AD5X и нить PETG. Я напечатал каждый сегмент вертикально, что позволило создать три детали на отпечатке и создать большие опоры для деревьев, которые было легче удалить по сравнению с печатью лежащих ровно частей.

Чтобы соединить каждый сегмент с другим, я использовал стальную проволоку, продетую через отверстия по бокам каждой детали, и плоскогубцы, чтобы скрутить провода вместе.

Целью этой антенны была попытка самостоятельно получить данные изображения со спутника «Электро-Л3».

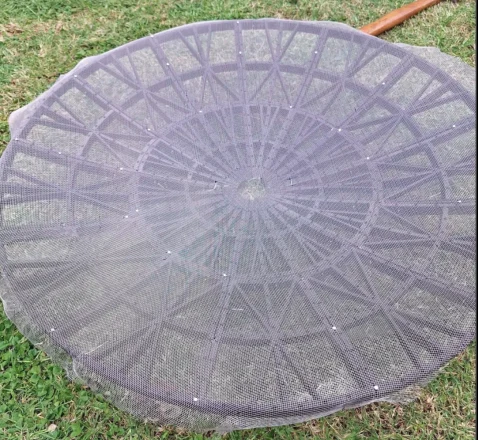

Мне нужно было прикрепить тонкую алюминиевую сетку к передней части тарелки в качестве отражателя и добавить три алюминиевых опорных рычага, чтобы удерживать рупор в центре тарелки.
