Стандартное крепление Starlink на 4 тарелки - CCD v-16

Стандартное крепление Starlink на 4 тарелки — CCD v-16 (версия CAD-дизайна корпуса — 16)

Для плоской крыши.

Он будет установлен на крыше моего Chicken Coup, обращенной на север. Это плоская крыша, наклоненная вверх примерно на 16 градусов.

Сейчас у меня крыша из фанеры OSB. Я покрашу его резиновым герметиком, дам высохнуть, а затем прикреплю тарелку Starlink.

Его также можно использовать на автофургоне/прицепе в качестве плоского крепления.

Это мой собственный дизайн. Я скачал бесплатную модель САПР с сайта Starlink. Затем я построил вокруг него свое крепление.

https://starlink.com/спецификации

Вот мое крепление в CAD. Я использовал программное обеспечение Plasticity.

https://www.plasticity.xyz/

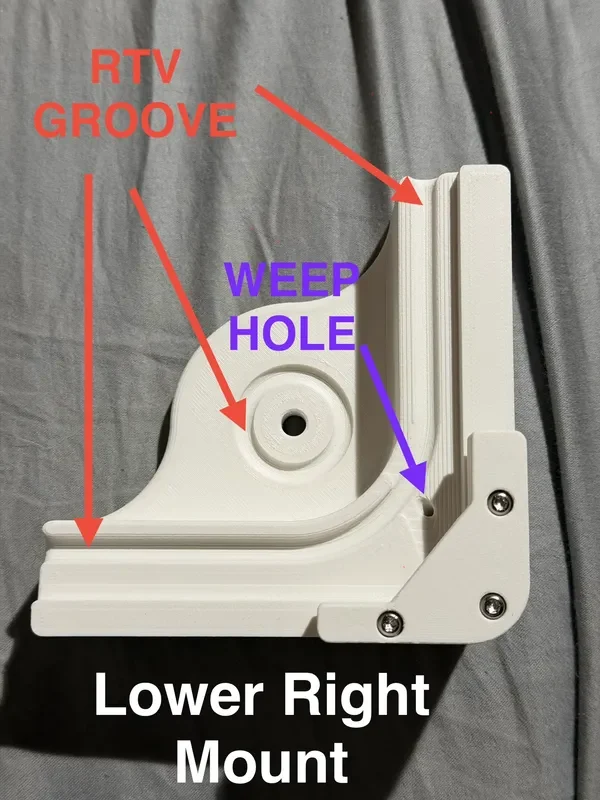

Я даже спроектировал пазы RTV, чтобы крепление опиралось на нижнюю и верхнюю часть. Канавка RTV на верхней стороне предназначена для того, чтобы на задней стороне тарелки можно было положить что-то приятное и мягкое. Верхняя круглая канавка RTV предназначена для уплотнения шайбы крыла из нержавеющей стали.

Я также предусмотрел два дренажных отверстия на нижних креплениях (нижний левый и нижний правый). Таким образом, любая вода накапливается и стекает.

Сборка материалов — (предметы, которые я использовал)

Амазонка

Siraya Tech Fibreheart ASA-GF — (я использовал менее 1 кг)

https://www.amazon.com/dp/B0DDRXXGBJ?ref_=cm_sw_r_cp_ud_dp_MMH01YM8PRF720M0EA65

Исчезающие фиолетовые школьные клеевые палочки Elmer's — (использовано менее 1 палочки)

https://www.amazon.com/dp/B00143SNPG?ref_=cm_sw_r_cp_ud_dp_FBMJG160B7G01PTZF3EA_1

Я использовал много фиолетового клея-карандаша, чтобы практически свести деформацию к минимуму.

Макмастер Карр

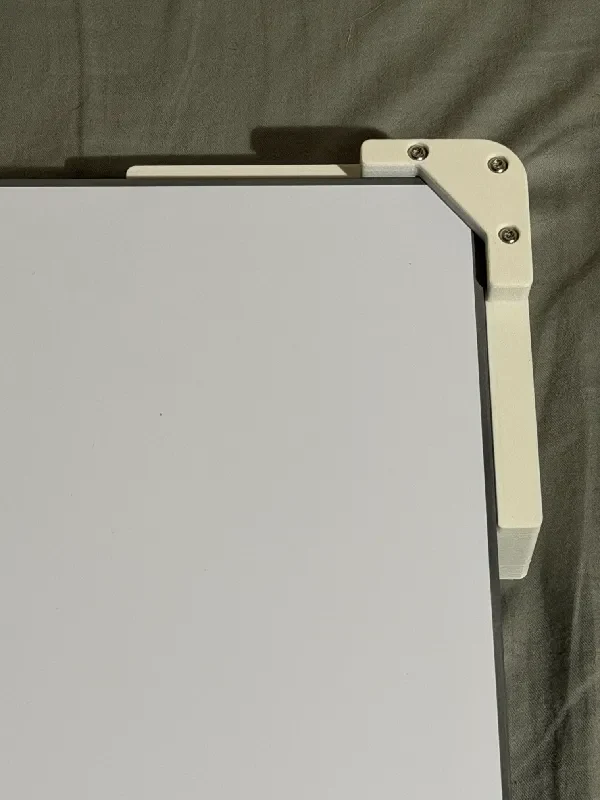

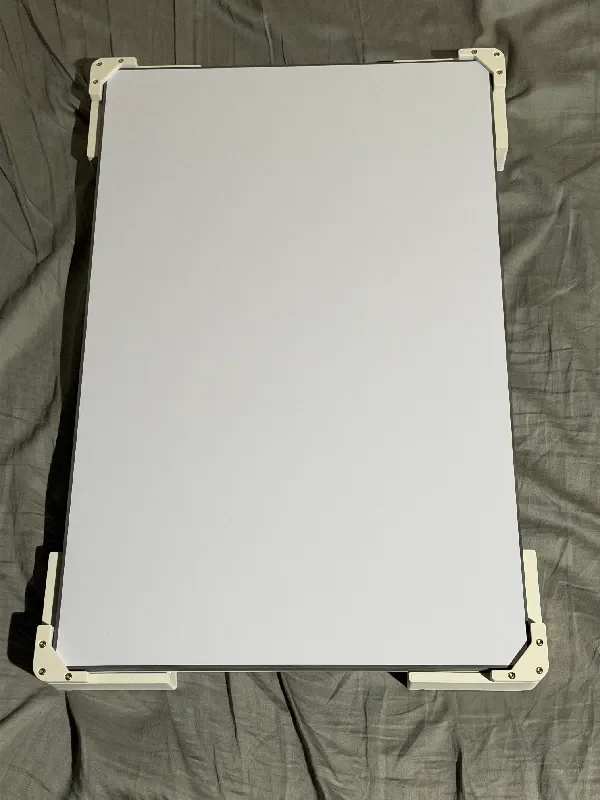

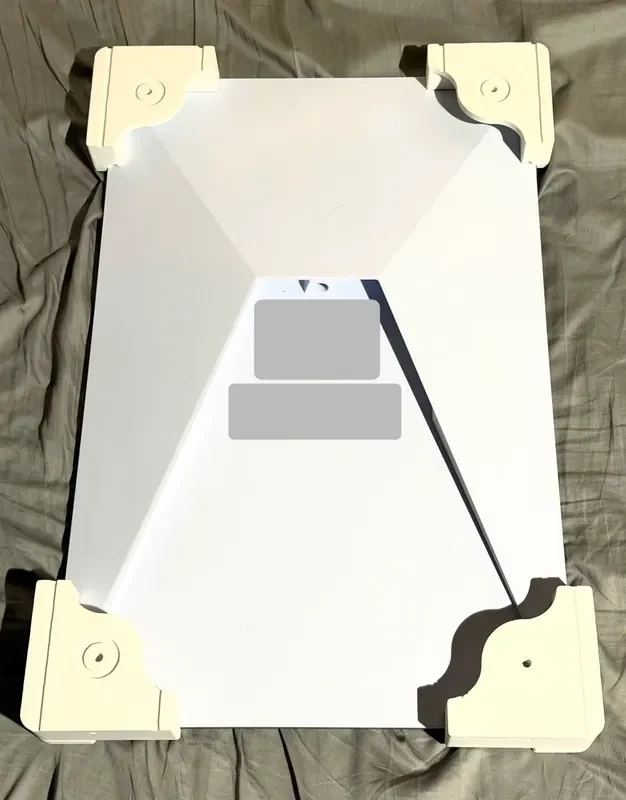

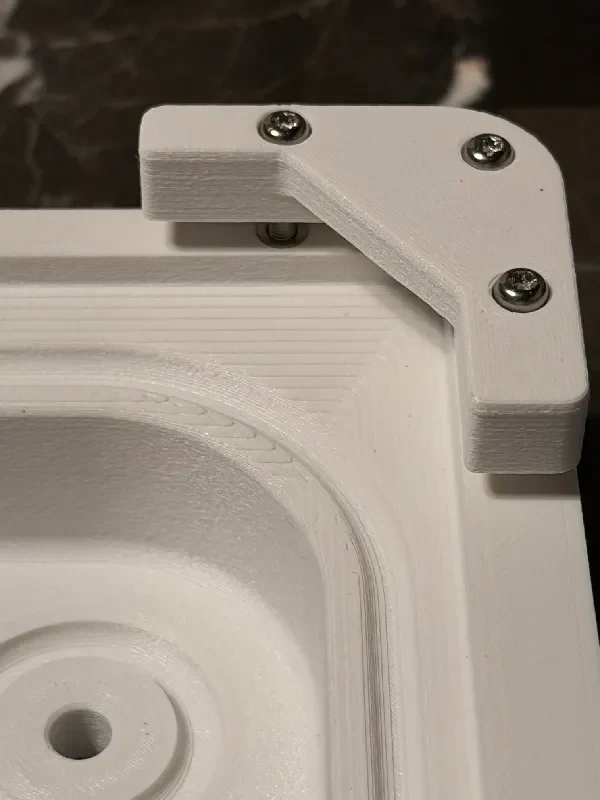

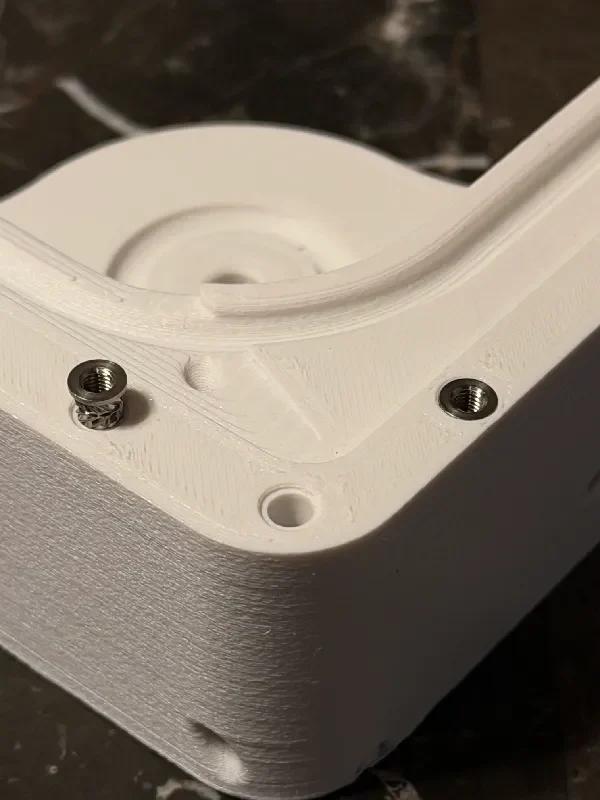

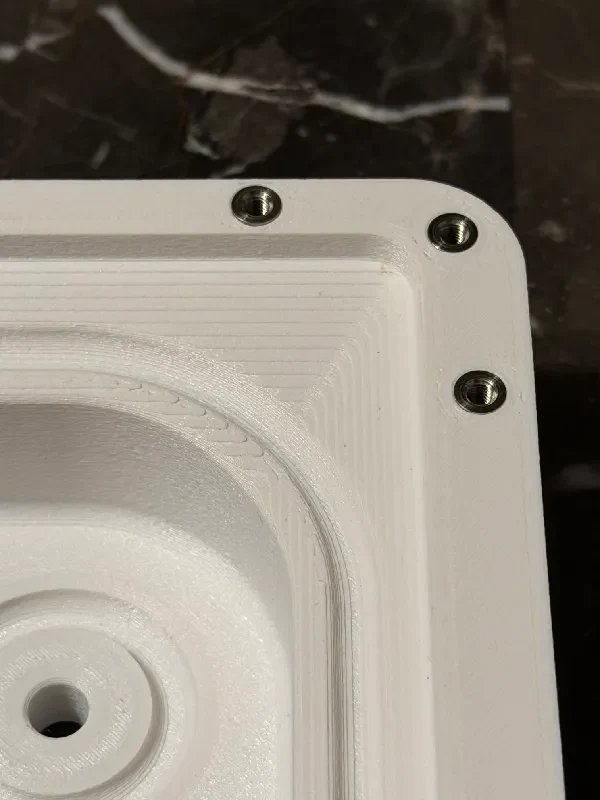

Термофиксирующие вставки для пластика — (я использовал 12 отдельных штук)

Нержавеющая сталь 18-8, фланцевый, размер M3 x 0,5 мм, установленная длина 5,7 мм

https://www.mcmaster.com/94459A724/

18-8 Винты Torx с полукруглой головкой из нержавеющей стали — (я использовал 12 отдельных штук)

Размер резьбы M3 x 0,50 мм, длина 25 мм

https://www.mcmaster.com/90362A156/

Шайба увеличенного размера из нержавеющей стали 18-8 — (я использовал 8 отдельных частей)

для размера винта № 12, внутренний диаметр 0,250 дюйма, внешний диаметр 1,500 дюйма

https://www.mcmaster.com/98370A111/

Винт с шестигранной головкой из нержавеющей стали 18-8 — (я использовал 4 отдельных детали)

Происхождение: США, размер резьбы 1/4-20, длина 1-1/2 дюйма.

https://www.mcmaster.com/90166A116/

18-8 Фланцевая гайка с нейлоновой вставкой из нержавеющей стали — (я использовал 4 отдельные детали)

Размер резьбы 1/4"-20

https://www.mcmaster.com/94238A101/
