Правильный адаптер аккумулятора Makita-Ryobi 18 В

У вас есть аккумуляторы и зарядные устройства Makita? Хотите использовать классные инструменты Ryobi? Не хотите тратить 20 фунтов стерлингов/25 долларов США/22 евро на Badaptor или Surebonder? Тогда это для вас!

Распечатать инструкции

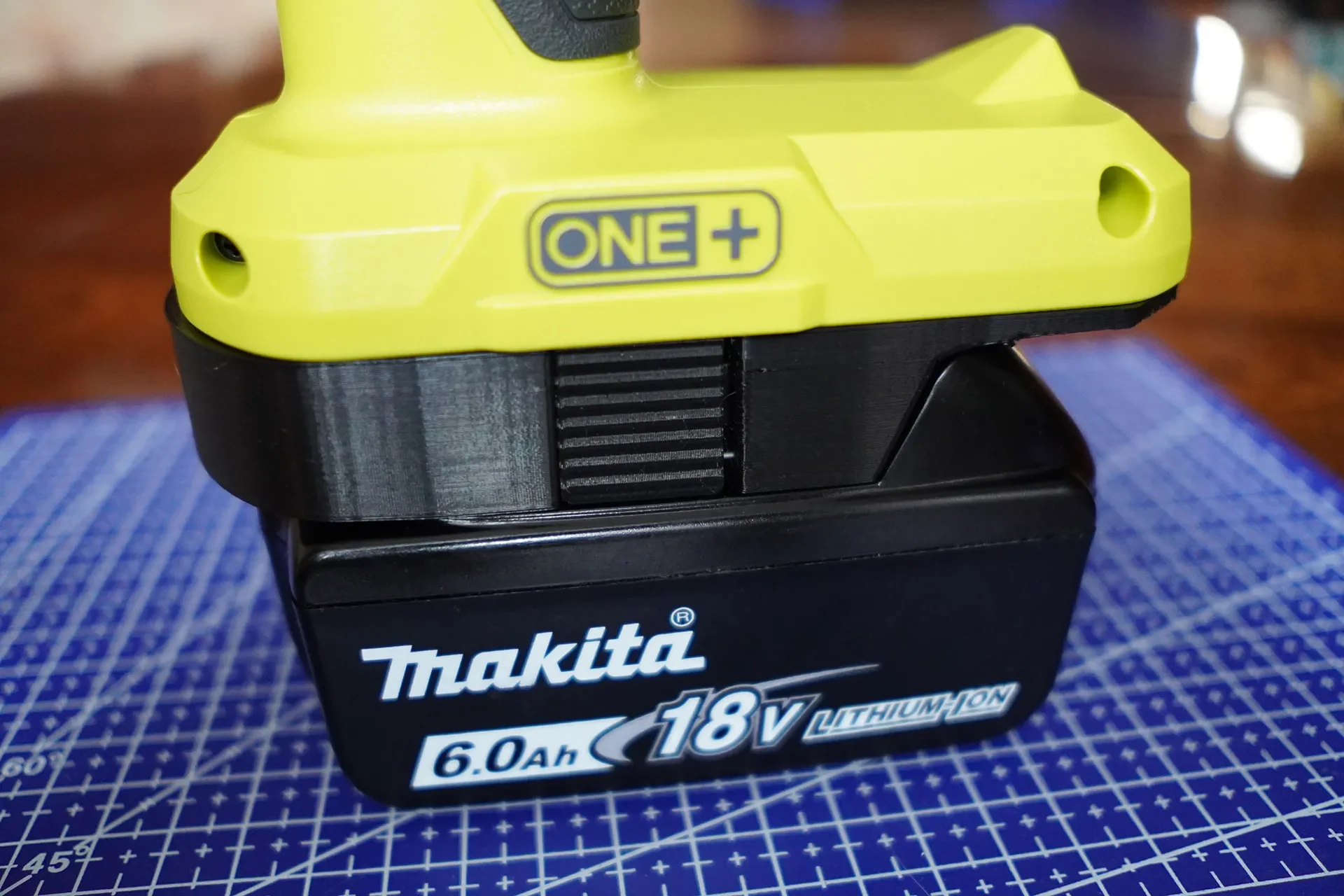

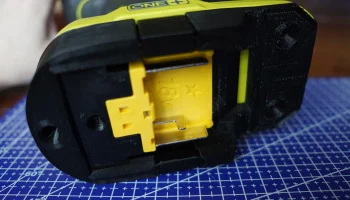

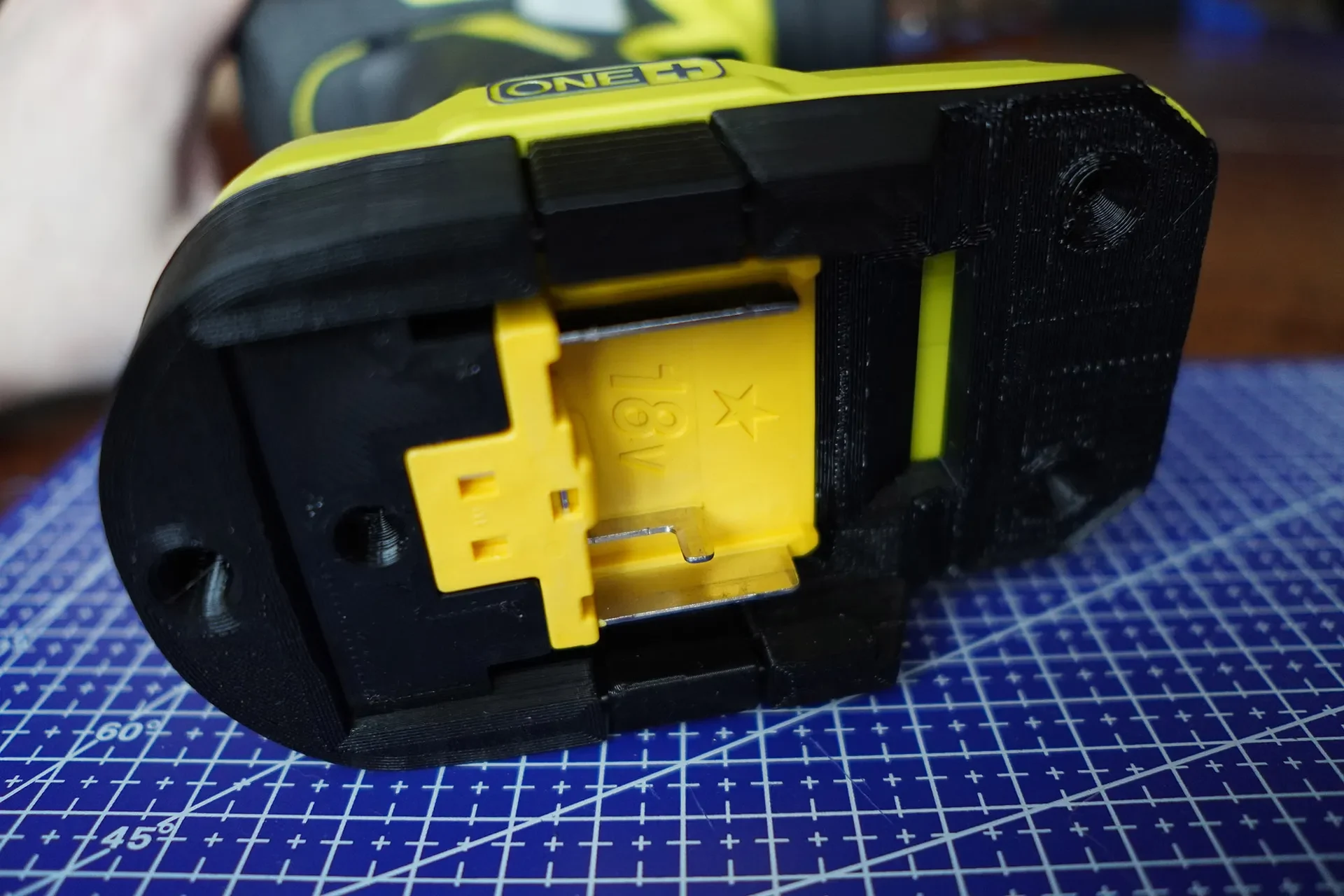

Это подходящий адаптер аккумулятора Makita для инструментов Ryobi. Его можно установить/использовать:

Съемный. Использование боковых защелок. Полезно, если у вас есть аккумуляторы/зарядные устройства Ryobi.
Полупостоянный. Используя винты, закрепите адаптер к инструменту. Полезно, если у вас нет аккумуляторов/зарядных устройств Ryobi.
Постоянный. Использование винтов и пайки контактов напрямую. Полезно, если вам нужен ��ыстрый способ конвертировать инструменты Ryobi в Makita.

В этом адаптере используются оригинальные клеммные колодки Makita (например, 643852 или 643838). Если у вас его нет — либо купите, либо распечатайте/сделайте сами — см.
https://www.thingiverse.com/thing:863257

Пожалуйста, внимательно прочтите инструкцию по сборке и использованию, приведенную ниже.

Исходные файлы предоставляются, поэтому вы можете изменить дизайн, если используете штифты/пружины другого размера. Или вы можете просто использовать дрель, чтобы увеличить отверстия.

Вам понадобится:

[2 шт.] Тонкая металлическая булавка/толстая игла:
Толстая игла
Финишный штифт/гвоздь
Игла шприца
Необернутая скрепка (используйте инструмент для зачистки проводов, чтобы снять силиконовую крышку)
[Дополнительно, только для временной установки] [2 шт.] Пружина сжатия 5,55x17,46 мм или аналогичный размер:
Используйте Amazon/AliExpress для покупки «набора весеннего ассортимента».
Вы также можете получить пружины из контактов/клемм аккумулятора в старом магазине техники или в местном магазине.
Альтернативно вы можете использовать упругую пену или что-то подобное.

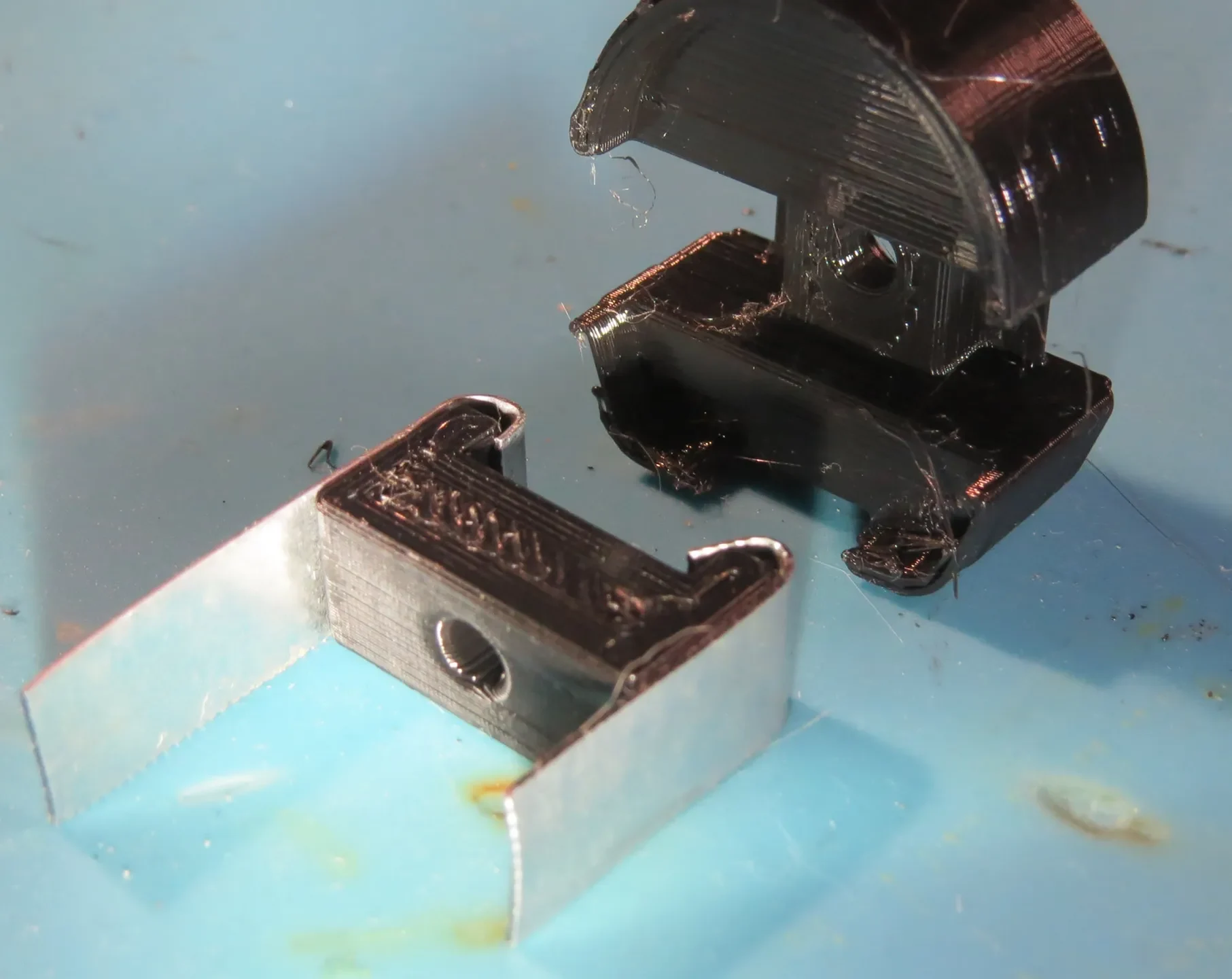

[Опционально, для временной и полупостоянной установки] [2 шт.] Две металлические полоски приблизительным размером 9x20 мм:
Вы можете вырезать полоски из плоского металлического листа или приспособления из местного хранилища оборудования.
Также в качестве опции можно использовать никелированные полосы для сварки 18650.
Толстые провода.
Паяльник и расходные материалы.
Маленькие саморезы или обычные шурупы + метчик.
Горячий клей.
Моментальный клей (цианакрилат/суперклей).

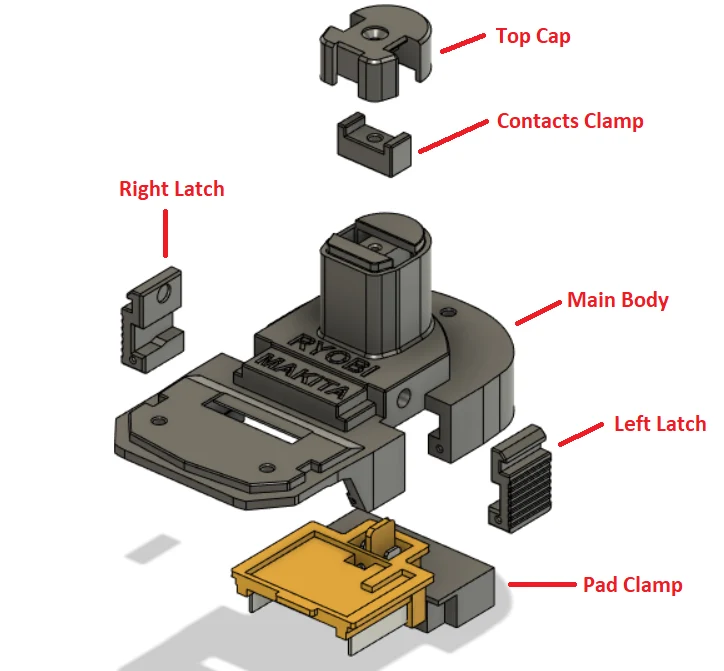

ВАЖНО: Если вы хотите использовать постоянную установку — не распечатывайте всю основную часть. Ограничьте высоту печати примерно до 30 мм (или просто прекратите печать, когда вал начнет печатать). По сути, вам нужна нижняя часть без «залипания» контактов. Кроме того, для постоянной установки вам НЕ понадобится верхняя крышка и зажим для контактов.

Опоры необходимы только для основного корпуса. Подставки не должны использоваться для всего остального.

Основной корпус имеет сложную форму. Обратите внимание на то, как вы размещаете опоры, иначе опоры будет сложно удалить.

Для основной части я использовал 4 ве��ха, 3 низа и 4 периметра.

Боковые защелки должны быть напечатаны на той стороне, которая обращена вперед (например, фаска отверстия должна располагаться на станине). Боковые защелки должны быть сплошными (без заполнения, увеличьте периметр до максимума).

Во всем остальном — используйте любую ориентацию, которую вы предпочитаете. Детали сохраняются в ориентации сборки. Ожидается, что вы будете вращать детали на печатной платформе.

Руководство по сборке: Боковые защелки
ВАЖНО: Установите боковые защелки, даже если вы хотите использовать полупостоянный или постоянный монтаж! Защелки имеют наклон для фиксации аккумулятора. Альтернативно, вы можете изменить основной корпус, чтобы в него были встроены защелки.

Возьмите булавку/иглу и убедитесь, что ее можно вставить в боковые защелки и основной корпус. При необходимости используйте небольшое сверло, чтобы увеличить отверстия.

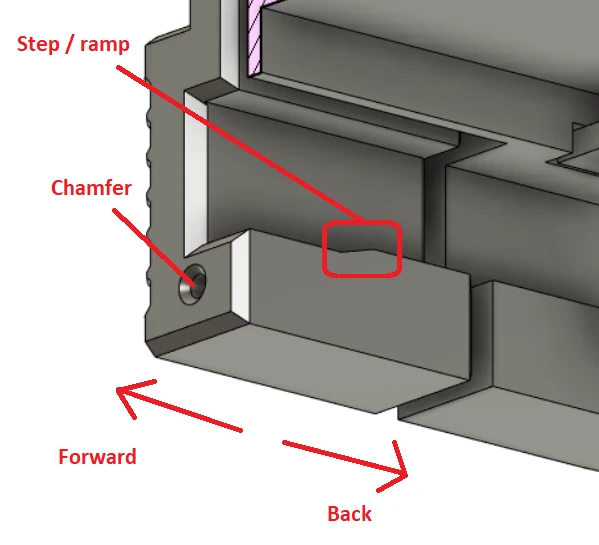

Поместите боковую защелку на основной корпус и вставьте штифт/иглу. ВАЖНО: не перепутайте левую и правую защелку. Фаска отверстия должна быть обращена вперед. На защелке имеется небольшая «ступенька»/«рампа» для направления аккумулятора. Больший зазор должен быть обращен вперед — для установки аккумулятора. Сзади должен быть меньший зазор.
Убедитесь, что защелка может свободно вращаться. Заклейте отверстие для булавки клеем, чтобы булавка не выпала. Используйте горячий клей, так как суперклей может затечь в отверстие и навсегда прикрепить защелку к корпусу. Примечание: штифт используется только для предотвращения падения защелки, когда акку��улятор не установлен. Штифт НЕ удерживает батарею на инструменте. Как только аккумулятор будет установлен, он зафиксирует защелку между собой и инструментом. Например. защелка будет удерживать батарею напрямую. Следовательно, штифт не обязательно должен быть очень большим/прочным.
Убедитесь, что пружины могут свободно перемещаться при вставке в основной корпус. Увеличить
