Батарейный отсек Gridfinity 2x1 на 12 батарей типа АА ил...

2x1 сетчатые батарейные отсеки
Улучшенная совместимость с Gridfinity.

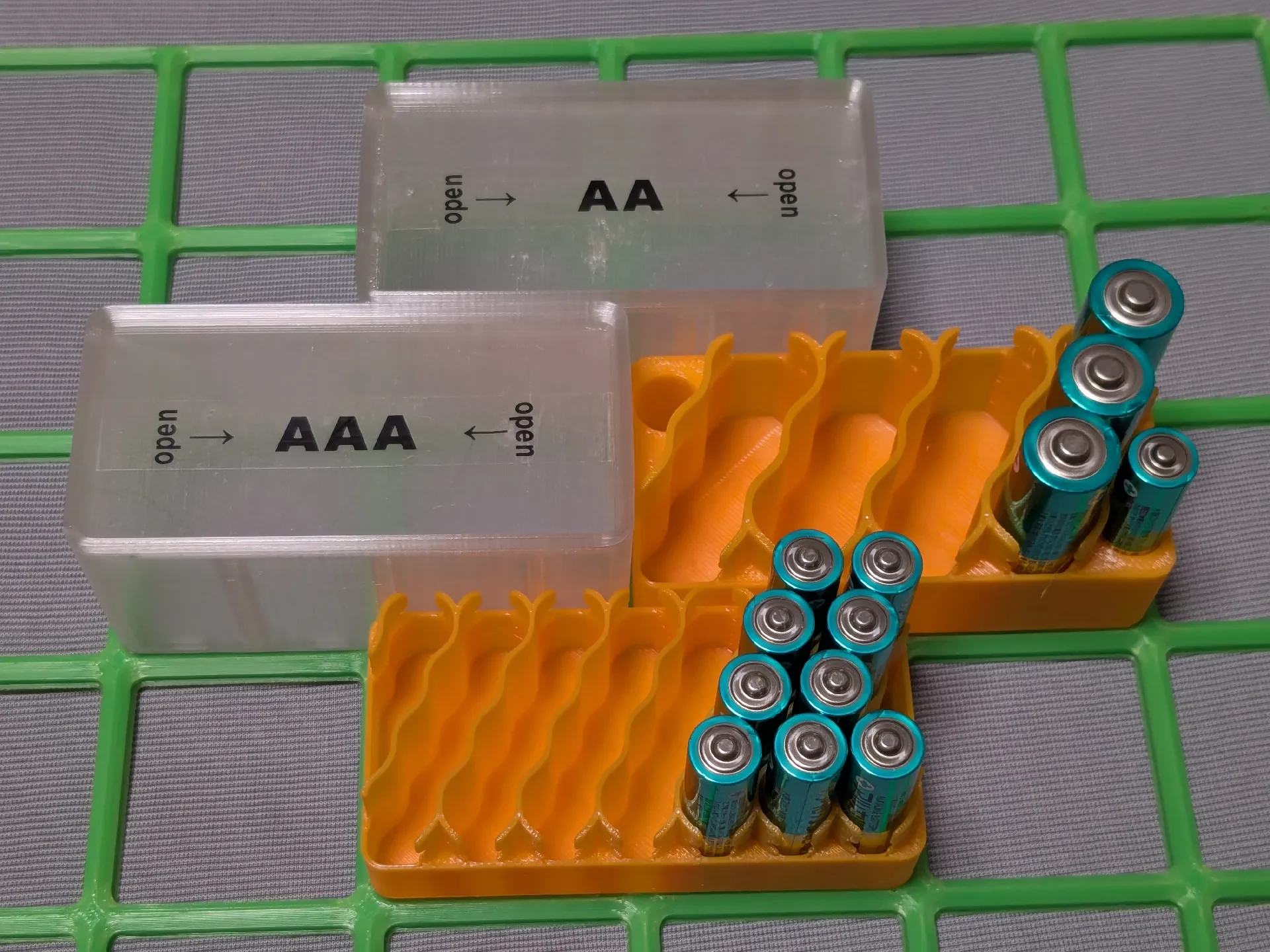

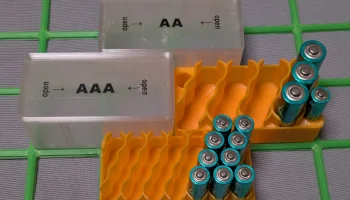

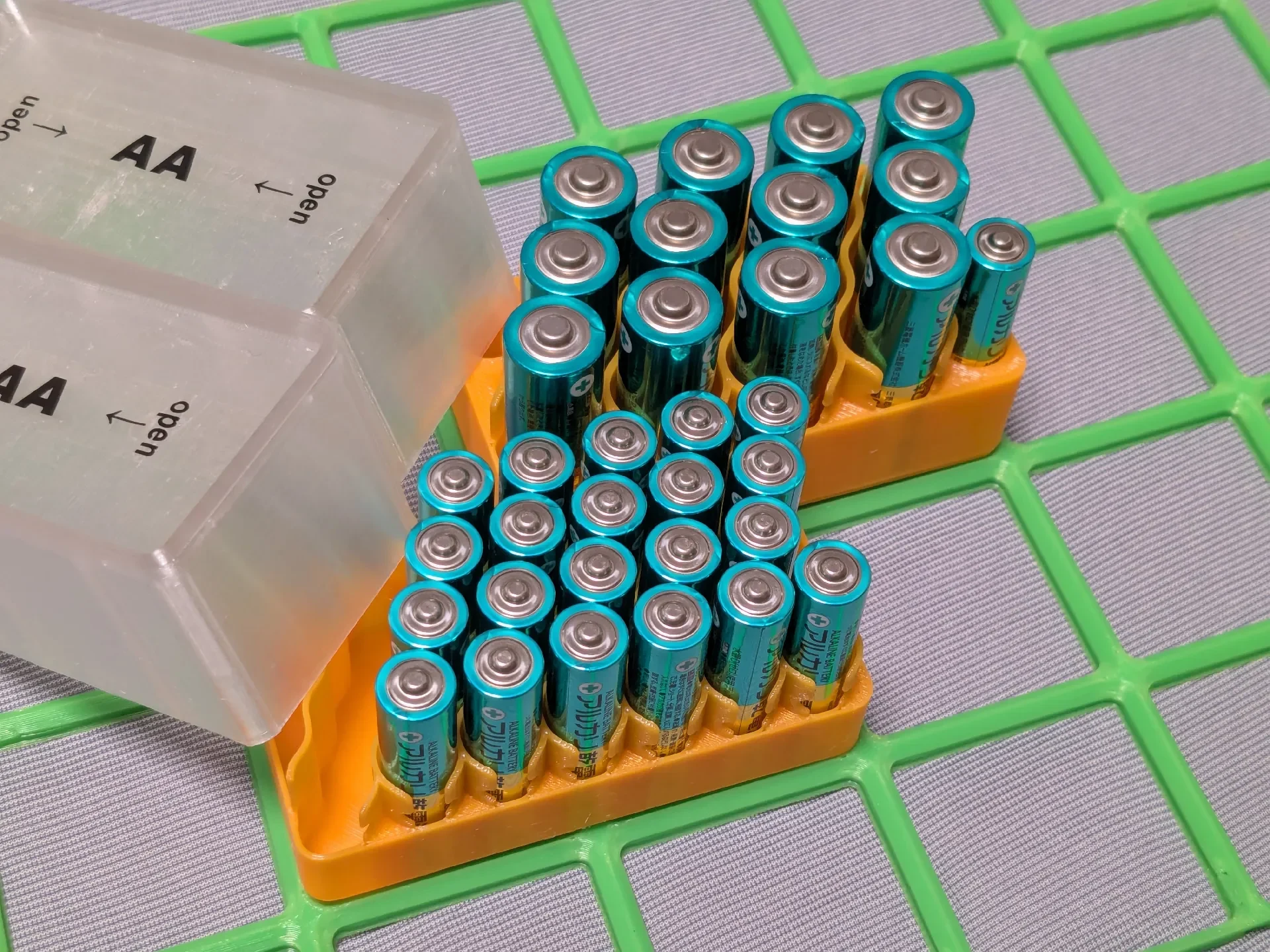

12 AA (+ 2 AAA) или 26 AAA можно хранить в сетке 2x1.
В контейнере АА есть 2 бонусных слота ААА.
Дополнительные крышки предоставляются.
Их лучше всего печатать прозрачной нитью.

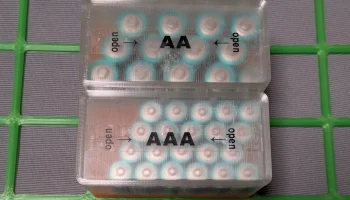

Затем вы можете посчитать, сколько батарей осталось снаружи.

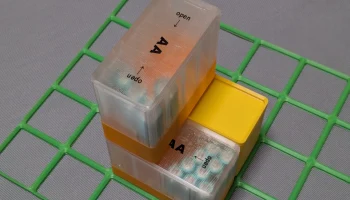

С крышками контейнер АА имеет размеры 2x1x9u или 2x1x10u, а контейнер AAA — 2x1x8u или 2x1x9u.
Для выравнивания с другими контейнерами предусмотрены более короткие и более высокие версии крышек.

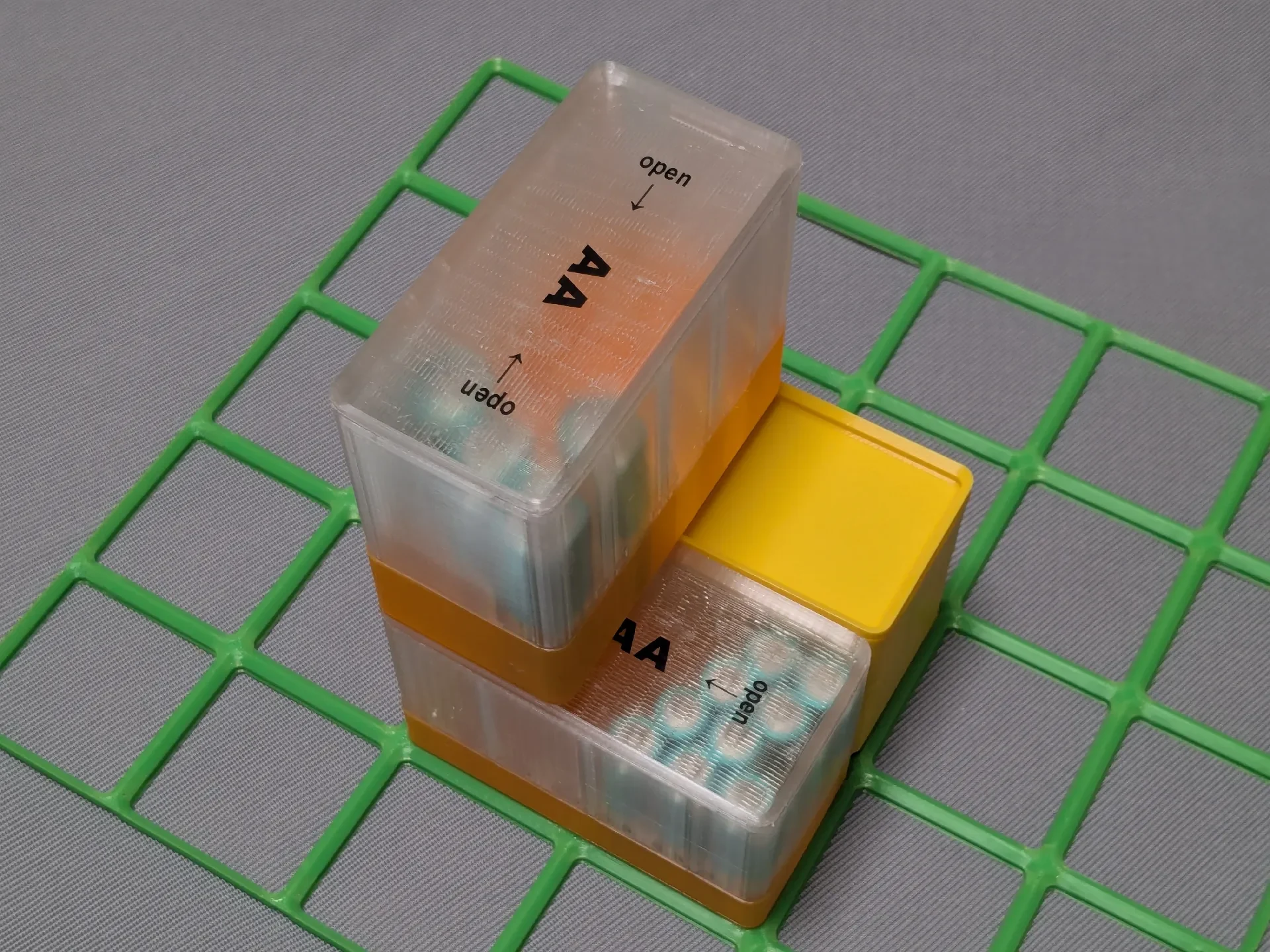

На них можно складывать любые контейнеры Gridfinity.

Конечно, и без крышек контейнеры по-прежнему полезны благодаря очень высокой плотности упаковки.
Они также обладают некоторой функциональной красотой благодаря волнистому дизайну, не так ли?

Печать
Никаких сложностей с печатью корзин.
Любой PLA или PETG.
Высота слоя 0,2 мм с соплом 0,4 мм.

Печать непрозрачных крышек также проста.

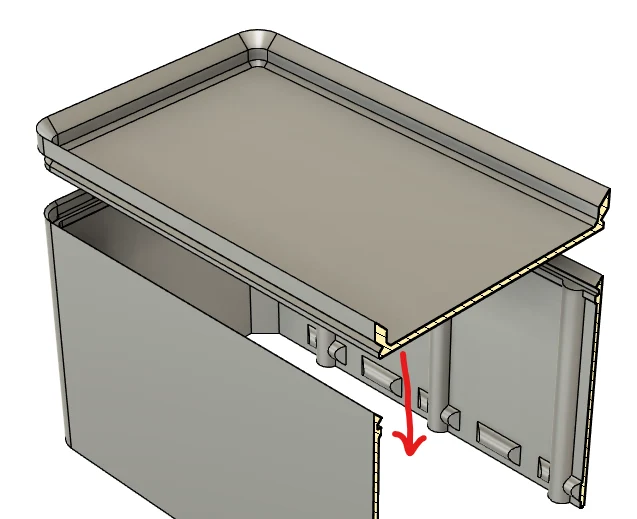

Крышка разделена на две части, чтобы ее можно было печатать без поддержки.
Хоть боковая стенка крышки и имеет небольшую площадь, поля для нее мне не понадобились.
Используйте поля, если у вас есть проблемы с прилеганием кровати.

Печать «прозрачных» крышек
Печать прозрачных крышек немного сложнее.
Во-первых, я многому научился из интересной статьи Rygar1432 «Как печатать стекло».
Я понял, что для обеспечения прозрачности необходима гладкая поверхность и отсутствие попадания воздуха в печатные материалы.
После ряда испытаний я создал следующую инструкцию.
Мой принтер: QIDI Plus4.
Протестированная нить: CC3D, прозрачный PETG.

Высушите нить перед печатью, особенно для PETG.

Шероховатость поверхности опорной плиты влияет на результат.
Благодаря гладкой пластине PEI верхняя часть крышки выглядит как запотевшее стекло.
Пластина из порошкового PEI делает верхнюю часть крышки похожей на темное стекло.

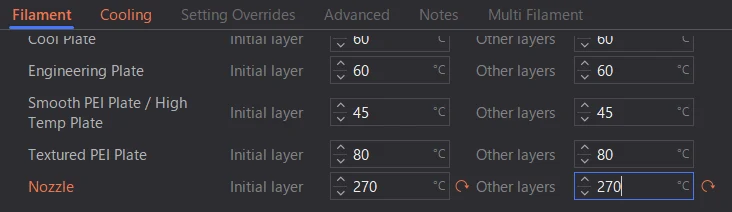

Увеличьте температуру сопла в «Настройках нити». Например, я использовал температуру 265°C или 270°C для CC3D Clear PETG.

Увеличьте «Коэффициент потока» до 1,01 ~ 1,04 в «Настройках нити».

Не забудьте увеличить коэффициент расхода для верхней поверхности и начального слоя независимо в разделе «Качество» «Настройки процесса».

Выключите вентилятор сопла. Для этой цели проще всего установить для большого числа значение «Без охлаждения для первых слоев xxx» в разделе «Охлаждение» в «Настройках нити».

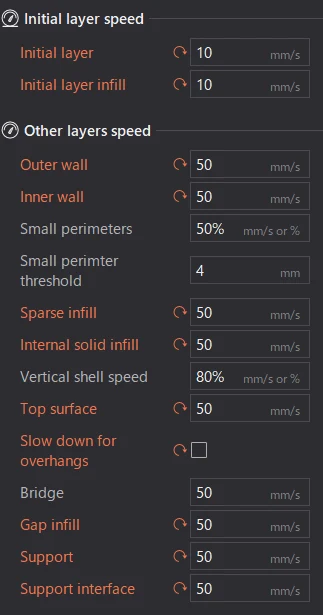

Скорость печати 50 мм/с была достаточно медленной, чтобы обеспечить посредственную прозрачность, за исключением начального слоя. Итак, я установил 10 мм/с только для начального слоя и 50 мм/с для остальных.
Печать всей модели со скоростью 10 мм/с занимает слишком много времени...

Для этого дизайна нам нужны петли для стен, чтобы боковая стенка была гладкой.

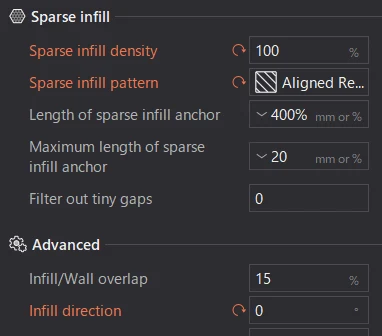

Чтобы узор заполнения не был виден, установите плотность разреженного заполнения 100%.
Чтобы в заполнении не было пузырьков воздуха, все линии заполнения должны быть параллельны.
Итак, выберите «Выровненный прямолинейный» для разреженного рисунка заполнения и установите направление заполнения на 0 градусов, чтобы они были выровнены по стенам.

Также было эффективно напечатать заполнение перед петлями на стене, чтобы уменьшить количество пузырьков.
Но почему-то на начальный слой это не влияет. Почему? Ммм, ок, это не заполнение...

Уменьшение высоты слоя с 0,2 мм не сильно повлияло по сравнению с увеличением времени пе��ати.

Глажка влияет.
Кажется, лучше располагать направление глажки параллельно направлению заполнения.

Для глажки нам нужна хотя бы одна верхняя поверхность, но следует избегать чередования направлений заполнения.
Итак, установите толщину верхней оболочки 0 и выберите «Выровненная прямолинейная» для верхней поверхности, как и для редкого образца заполнения.
Нижняя оболочка нам не нужна.

Чтобы внутренний и внешний швы находились в одном положении, установите «Положение шва» на «Сзади» и слегка поверните всю модель.

Вот и все. Ух...

Ну даже с такими настройками они не будут прозрачными.
Четкость верхнего потолка можно улучшить, изменив состояние нити, скорость печати и условия глажки.
Я сомневаюсь, что мы могли бы добиться большей прозрачности боковых стенок из-за их небольшой толщины.

Но в любом случае, по крайней мере, я могу посчитать, сколько батареек в мусорном ведре, не открывая их. Итак, все в порядке.

Удаление заусенцев
Из-за высокой температуры печати
