Держатели батарей Gridfinity, все размеры батарей [черно...

В комплект входят контейнеры Gridfinity для хранения цилиндрических батарей, все известные размеры батарей, которые я смог найти.

Опции:

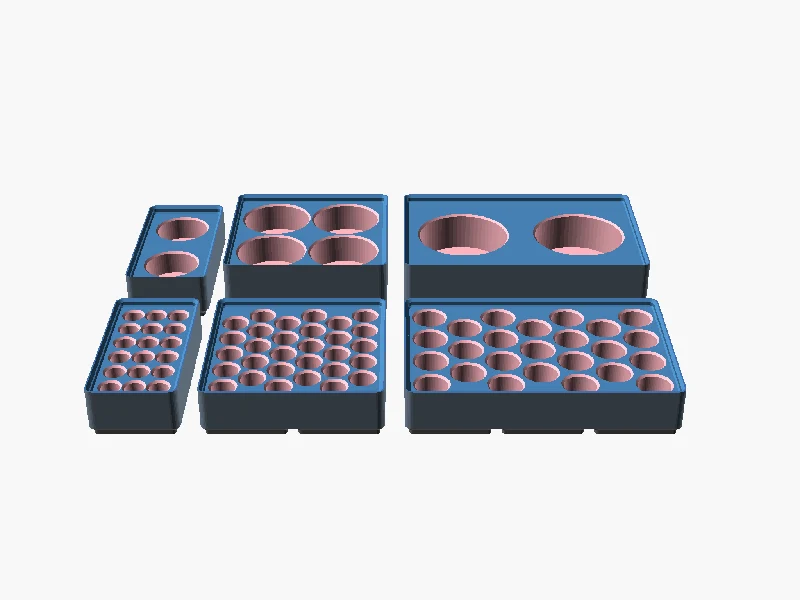

Размеры от 1x1 до 2x3 (размер Gridfinity 42 мм)

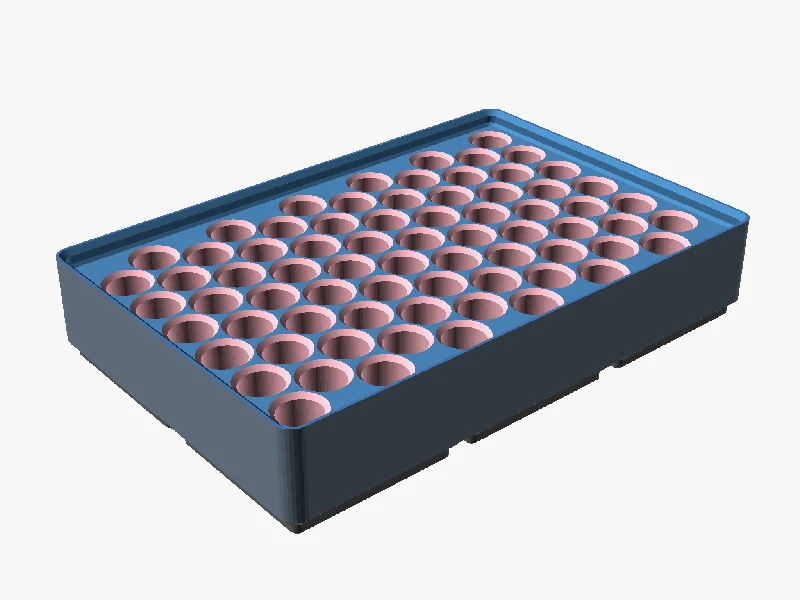

Шестнадцатеричный шаблон используется там, где он более эффективен.
Высота контейнера составляет ¼ высоты батареи.
Каждое отверстие имеет небольшой скос сверху.
Контейнеры штабелируются с шагом 7 мм.
Я мог бы изменить это, округлить до кратных 7 мм или сделать их не штабелируемыми. Обратная связь приветствуется.

Это черновая модель, пожалуйста, просмотрите ее перед тестированием, она еще не распечатана.

Создано с использованием Gridfinity Extended OpenSCAD.

Размеры батарей взяты из Википедии.

Имя Ширина Глубина Источник высоты элемента
аааа 8,3 10,625 42,5 https://en.wikipedia.org/wiki/List_of_battery_sizes
ааа 10,5 11,125 44,5 https://en.wikipedia.org/wiki/List_of_battery_sizes
аа 14,5 12,625 50,5 https://en.wikipedia.org/wiki/List_of_battery_sizes
c 26,2 12,5 50 https://en.wikipedia.org/wiki/List_of_battery_sizes
d 34,2 15,375 61,5 https://en.wikipedia.org/wiki/List_of_battery_sizes
7540 7,5 10 40 https://en.wikipedia.org/wiki/List_of_battery_sizes
8570 8,5 17,5 70 https://en.wikipedia.org/wiki/List_of_battery_sizes
10180 10 4,5 18 https://en.wikipedia.org/wiki/List_of_battery_sizes
10280 10 7 28 https://en.wikipedia.org/wiki/List_of_battery_sizes
10440 10 11 44 https://en.wikipedia.org/wiki/List_of_battery_sizes
10850 10 21,25 85 https://en.wikipedia.org/wiki/List_of_battery_sizes
13400 13 10 40 https://en.wikipedia.org/wiki/List_of_battery_sizes
14250 14 6,25 25 https://en.wikipedia.org/wiki/List_of_battery_sizes
14300 14 7,5 30 https://en.wikipedia.org/wiki/List_of_battery_sizes
14430 14 10,75 43 https://en.wikipedia.org/wiki/List_of_battery_sizes
14500 14 13,25 53 https://en.wikipedia.org/wiki/List_of_battery_sizes
14650 14 16,25 65 https://en.wikipedia.org/wiki/List_of_battery_sizes
15270 15 6,75 27 https://en.wikipedia.org/wiki/List_of_battery_sizes
16340 16 8,5 34 https://en.wikipedia.org/wiki/List_of_battery_sizes
16650 16 16,25 65 https://en.wikipedia.org/wiki/List_of_battery_sizes
17500 17 12,5 50 https://en.wikipedia.org/wiki/List_of_battery_sizes
17650 17 16,25 65 https://en.wikipedia.org/wiki/List_of_battery_sizes
17670 17 16,75 67 https://en.wikipedia.org/wiki/List_of_battery_sizes
18350 18 8,75 35 https://en.wikipedia.org/wiki/List_of_battery_sizes
18490 18 12,25 49 https://en.wikipedia.org/wiki/List_of_battery_sizes
18500 18 12,5 50 https://en.wikipedia.org/wiki/List_of_battery_sizes
18650 18 16,25 65 https://en.wikipedia.org/wiki/List_of_battery_sizes
20700 20 17,5 70 https://en.wikipedia.org/wiki/List_of_battery_sizes
21700 21 17,5 70 https://en.wikipedia.org/wiki/List_of_battery_sizes
25500 25 12,5 50 https://en.wikipedia.org/wiki/List_of_battery_sizes
26500 26 12,5 50 https://en.wikipedia.org/wiki/List_of_battery_sizes
26650 26 16,25 65 https://en.wikipedia.org/wiki/List_of_battery_sizes
26700 26 17,5 70 https://en.wikipedia.org/wiki/List_of_battery_sizes
26800 26 20 80 https://en.wikipedia.org/wiki/List_of_battery_sizes
32600 32 15 60 https://en.wikipedia.org/wiki/List_of_battery_sizes
32650 32 16,925 67,7 https://en.wikipedia.org/wiki/List_of_battery_sizes
32700 32 17,5 70 https://en.wikipedia.org/wiki/List_of_battery_sizes
38120 38 30 120 https://en.wikipedia.org/wiki/List_of_battery_sizes
38140 38 35 140 https://en.wikipedia.org/wiki/List_of_battery_sizes
40152 40 38 152 https://en.wikipedia.org/wiki/List_of_battery_sizes
4680 46 20 80
