Кронштейн аккумуляторный ЭГО 56В - Прослат

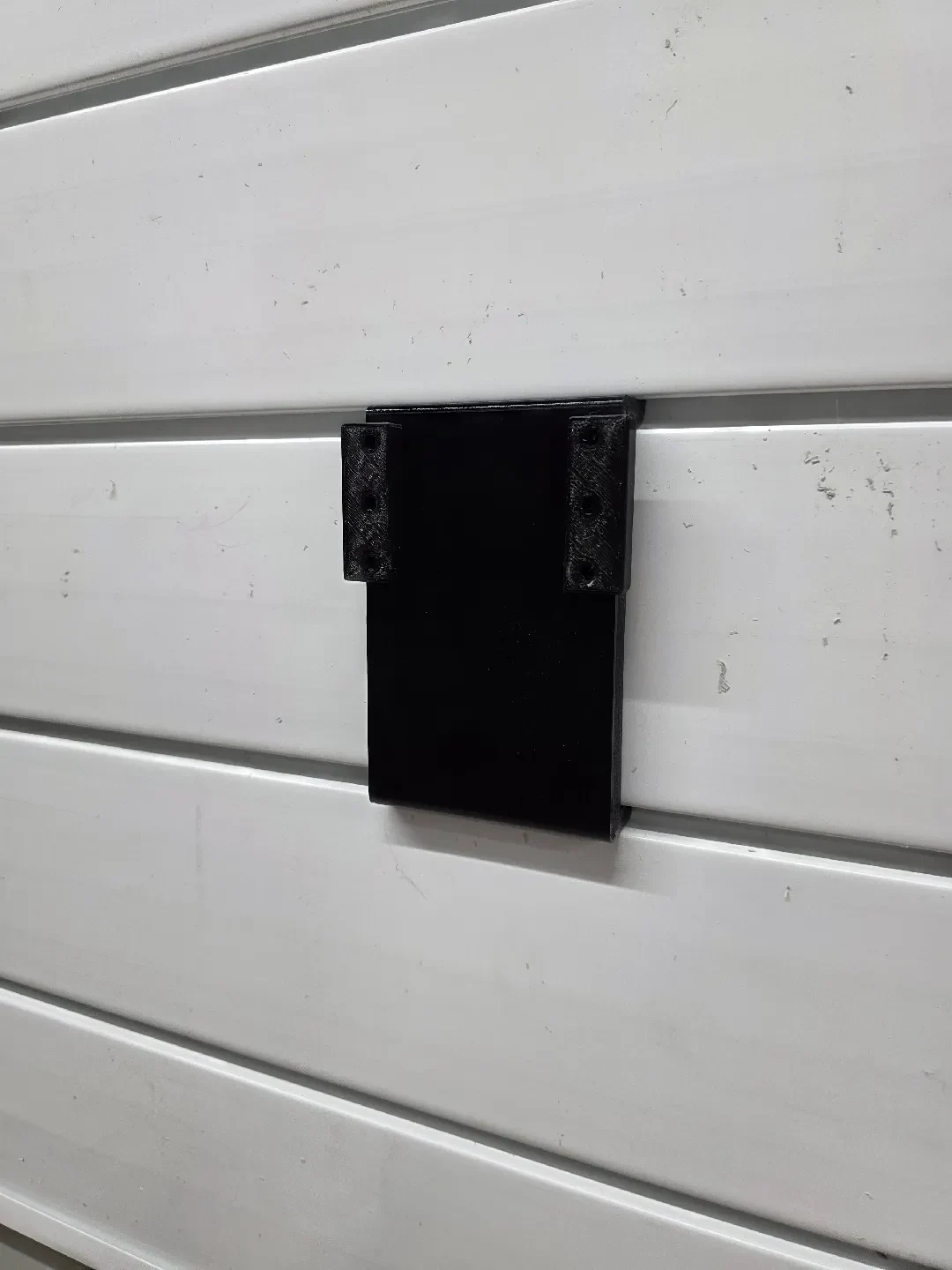

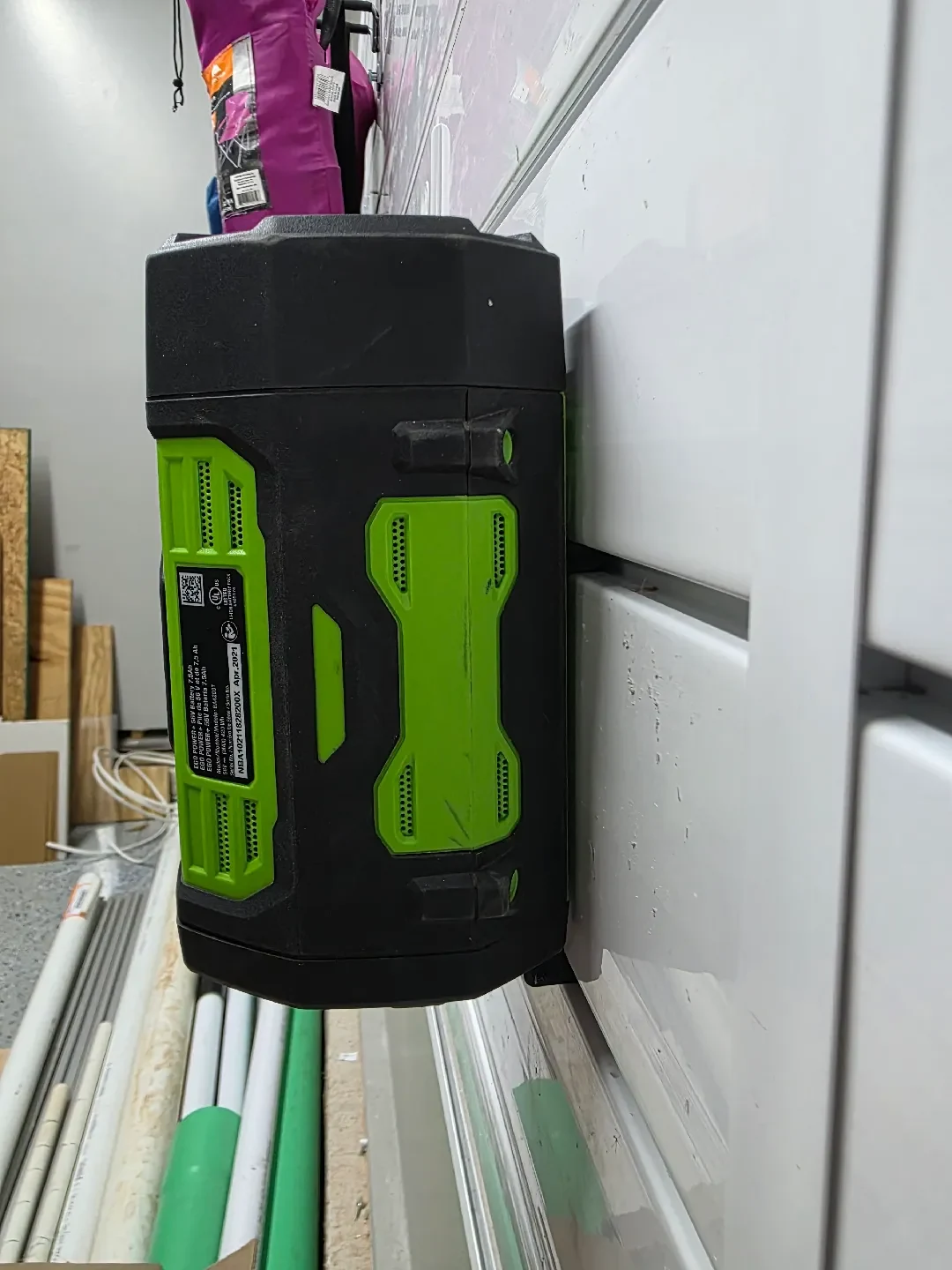

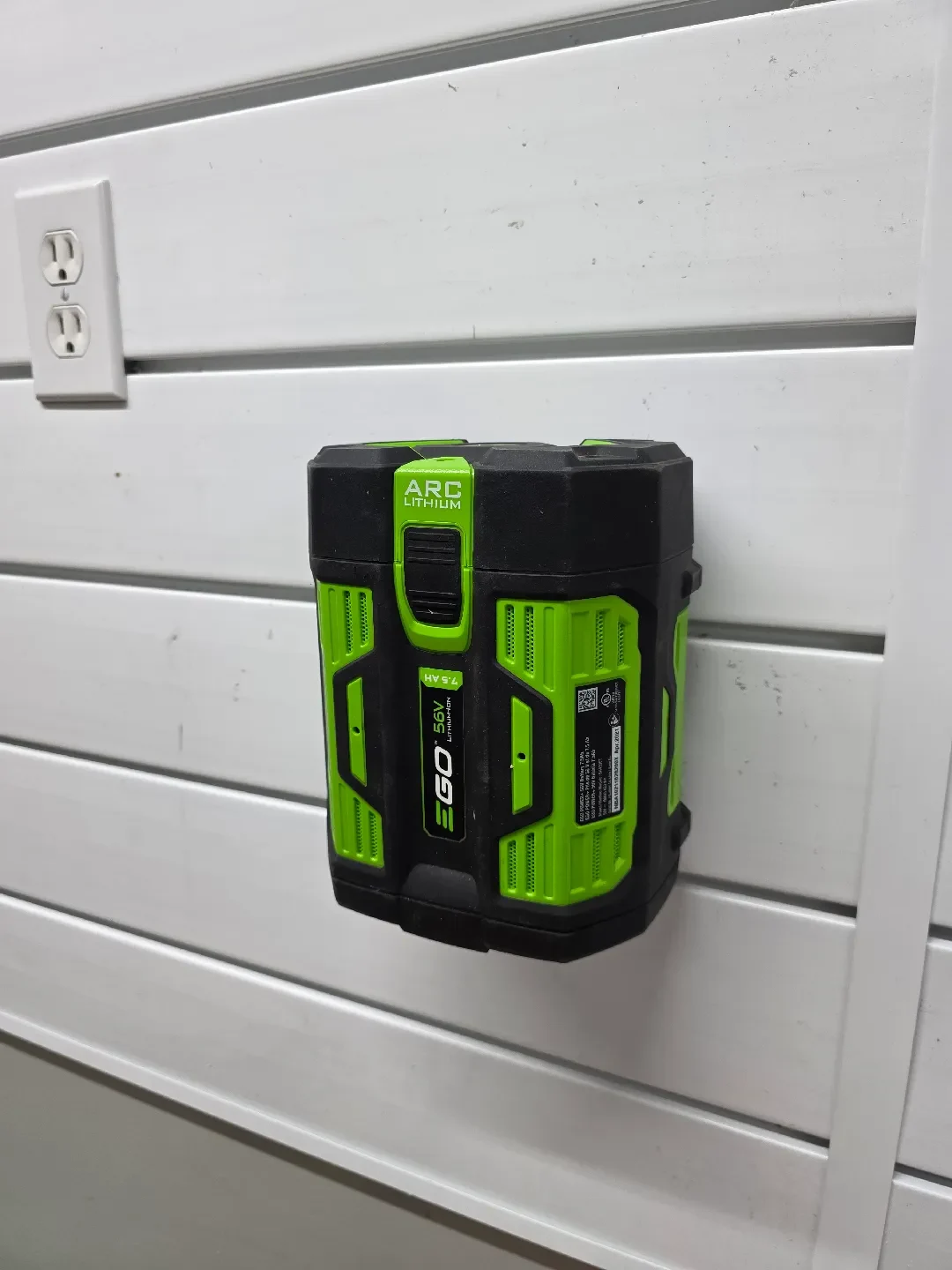

Неудовлетворенный ограничениями и индивидуальной стоимостью монтажных крючков Proslat, я перепроектировал батарею EGO, чтобы создать надежный бесшовный держатель, разработанный специально для стен Proslat.

Предусмотрено два варианта:

Печать одного тела (цельная часть) — печать как единая интегрированная деталь, не требующая дополнительного оборудования (т. е. никаких креплений). Этот вариант потребует определенного уровня поддержки печати.

Многокомпонентная печать — состоит из нескольких частей, которые собираются с помощью винтов с потайной головкой M3 и термофиксируемых вставок. Это мой рекомендуемый и предпочтительный вариант. Хотя это требует немного больше времени, материалов и дополнительного оборудования, в результате получается более прочная и надежная окончательная сборка.

В приведенных ниже инструкциях описаны необходимые шаги для версии с несколькими телами.

Инструкции (мультикорпус):

Вставьте три (3) термофиксированные вставки в скошенную сторону каждого крыла в сборе.

В каждом держателе используются два крыла, всего шесть термофиксируемых вставок.

С помощью винтов с потайной головкой M3 × 12 мм прикрепите крылья к основному корпусу держателя.

Убедитесь, что фаски на крыльях обращены наружу, к краям основного корпуса. Такая ориентация помогает аккумулятору легче выравниваться при первом включении.

Материалы (многокорпусные):

Крепеж: зенковка M3 x 12 мм (6 шт.).

Нагреватели M3 (6 шт.)
