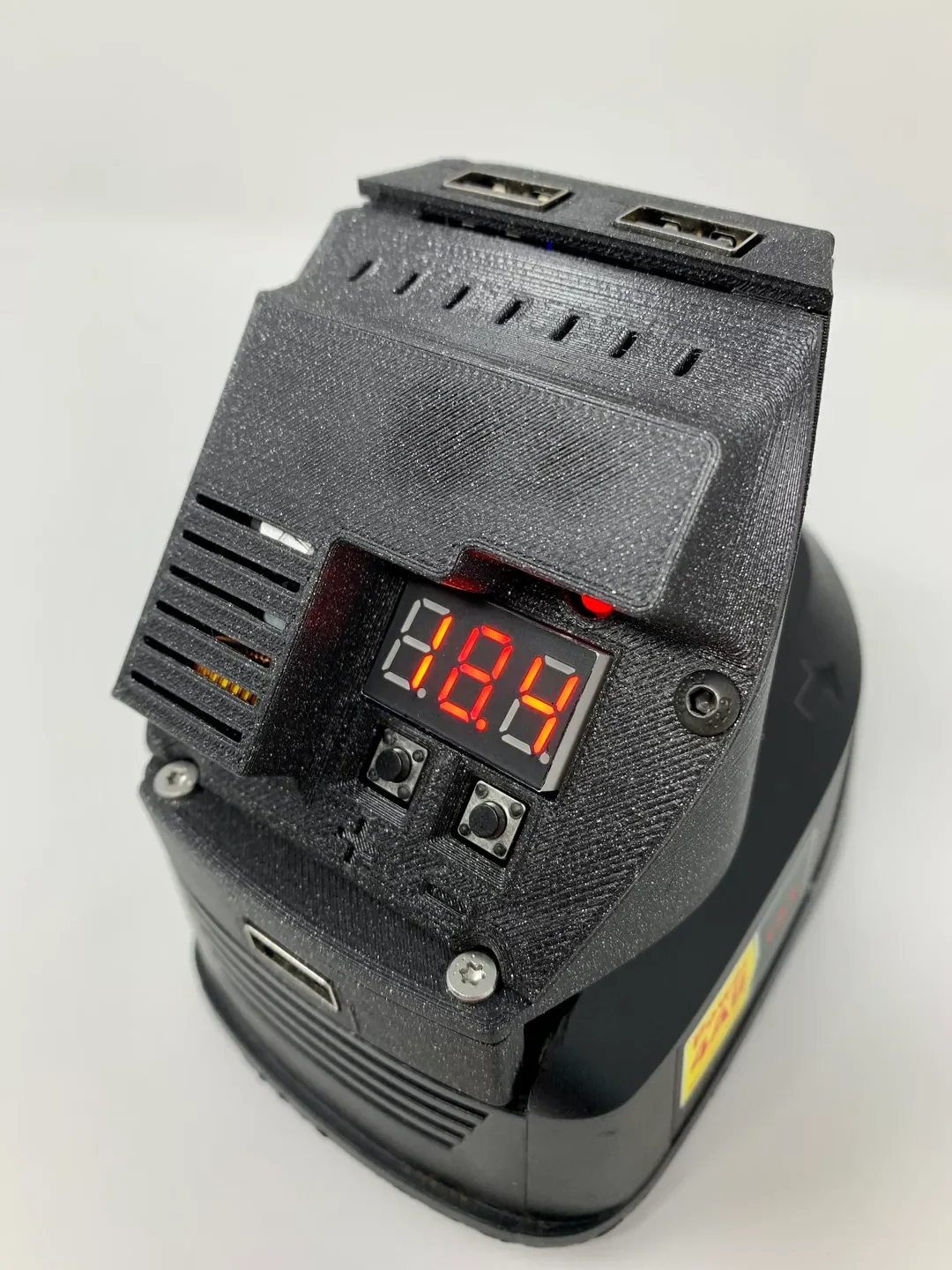

USB-адаптер PowerBank для аккумуляторов Bosch 18 В.

Используйте аккумулятор Bosch Power4All на 18 В в качестве адаптера USB-банка питания для зарядки до трех устройств в дороге.

ВАЖНЫЕ УЗЛЫ:
Липо-аккумуляторы на 18 В обычно не защищены (без схемы зарядки или разрядки).
Будьте осторожны во время пайки/монтажа проводов.
НЕ КОРОЧАЙТЕ ПРОВОДА АККУМУЛЯТОРА!
Обычно на стороне подъемника "+" и на правой стороне "-" — проверьте маркировку на аккумул��торе.
Настройте модуль XH-M609 на напряжение отсечки не менее 14,5 В — настройка по умолчанию 12 В может привести к необратимому повреждению аккумуляторной батареи.
→ Просто нажмите два раза "+" и используйте "+" и "-" для увеличения и уменьшения значения.
И пожалуйста, не звоните мне, если все горит!

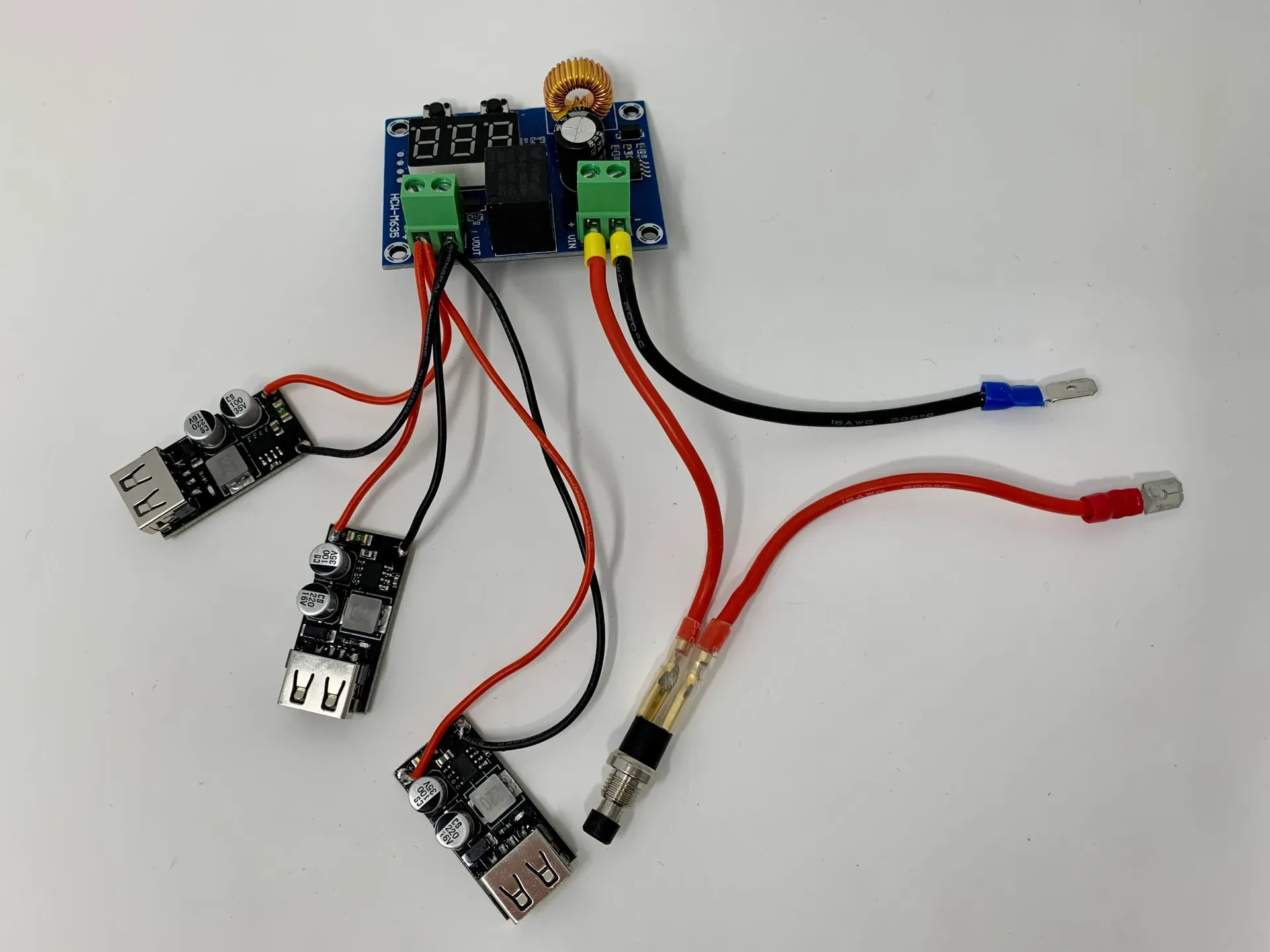

Проводка (см. рисунок)

… дл�� подключения аккумуляторной батареи:

2 красных провода 16AWG длиной 15 см (или только 1, если переключатель вам не нужен)
1 провод 16AWG, черный, длина 15 см.

… чтобы подключить 3 платы USB:

3 провода 24AWG красного цвета диаметром 15 см.
3 провода 24AWG, черные, диаметром 15 см.

Печатные детали (в порядке сборки):

(Я испол��зовал Prusament Galaxy Black PLA с настройками по умолчанию для «скорости 0,2 мм». Никакие поля или поддержка не нужны.)

1x «Адпатер батареи»

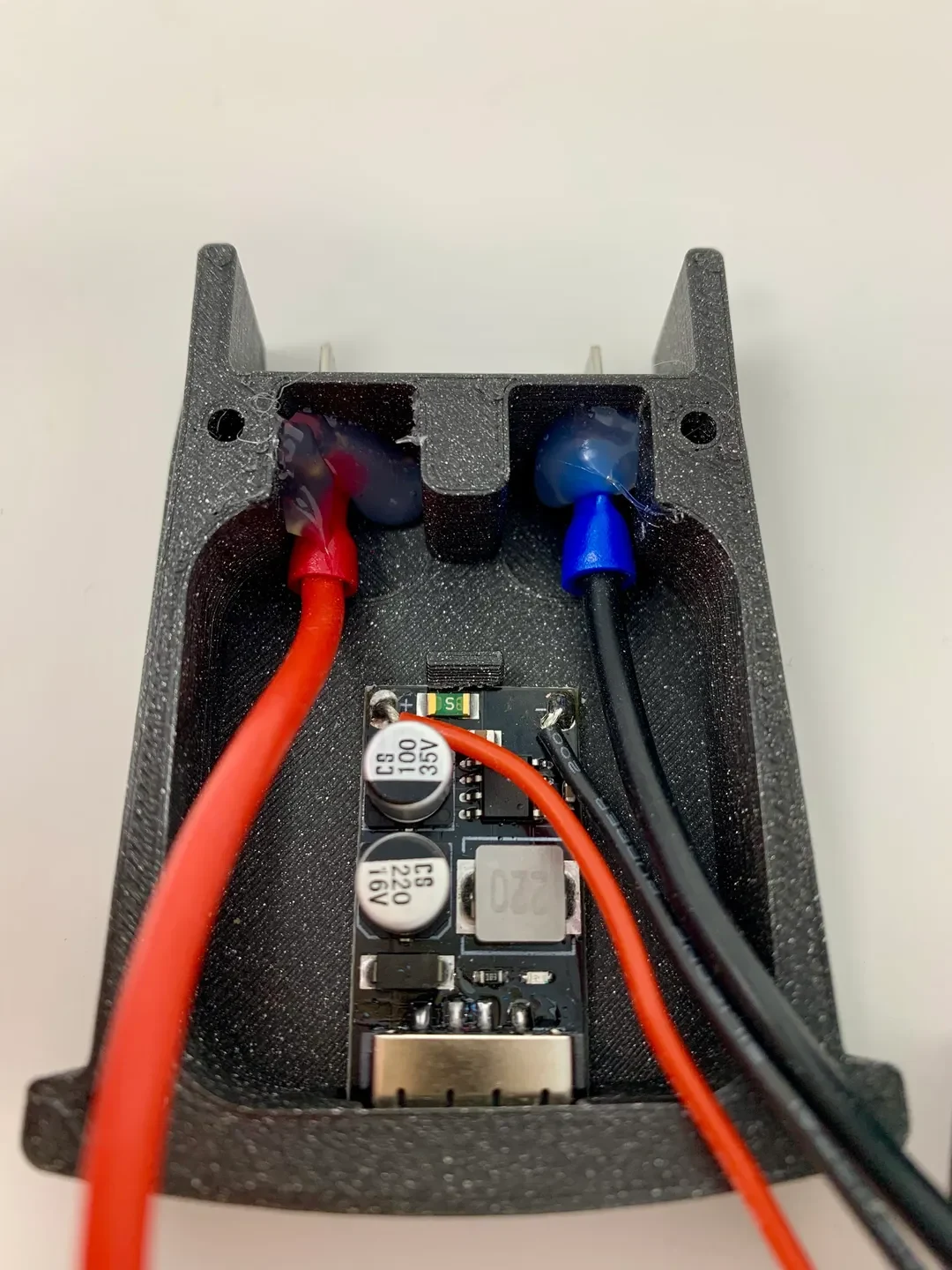

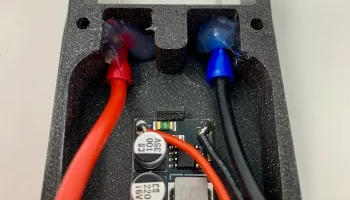

добавьте одну USB-плату (просто защелкивается) — может быть немного тесновато
добавьте два обжимных разъема с кабелями (используйте немного горячего клея)
1x «Основное тело»
добавьте четыре винта M3 для подключения «Адаптера батареи»

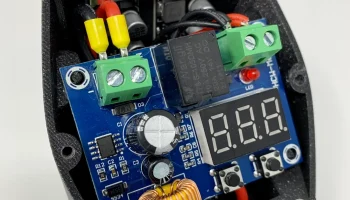

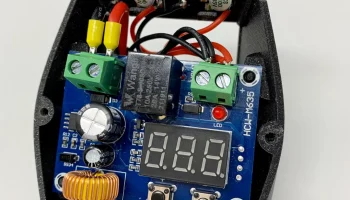

добавьте один модуль HCW-M635 (держится без винтов)

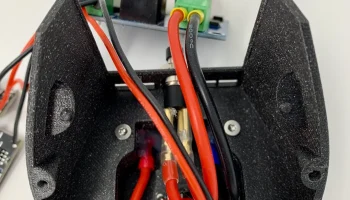

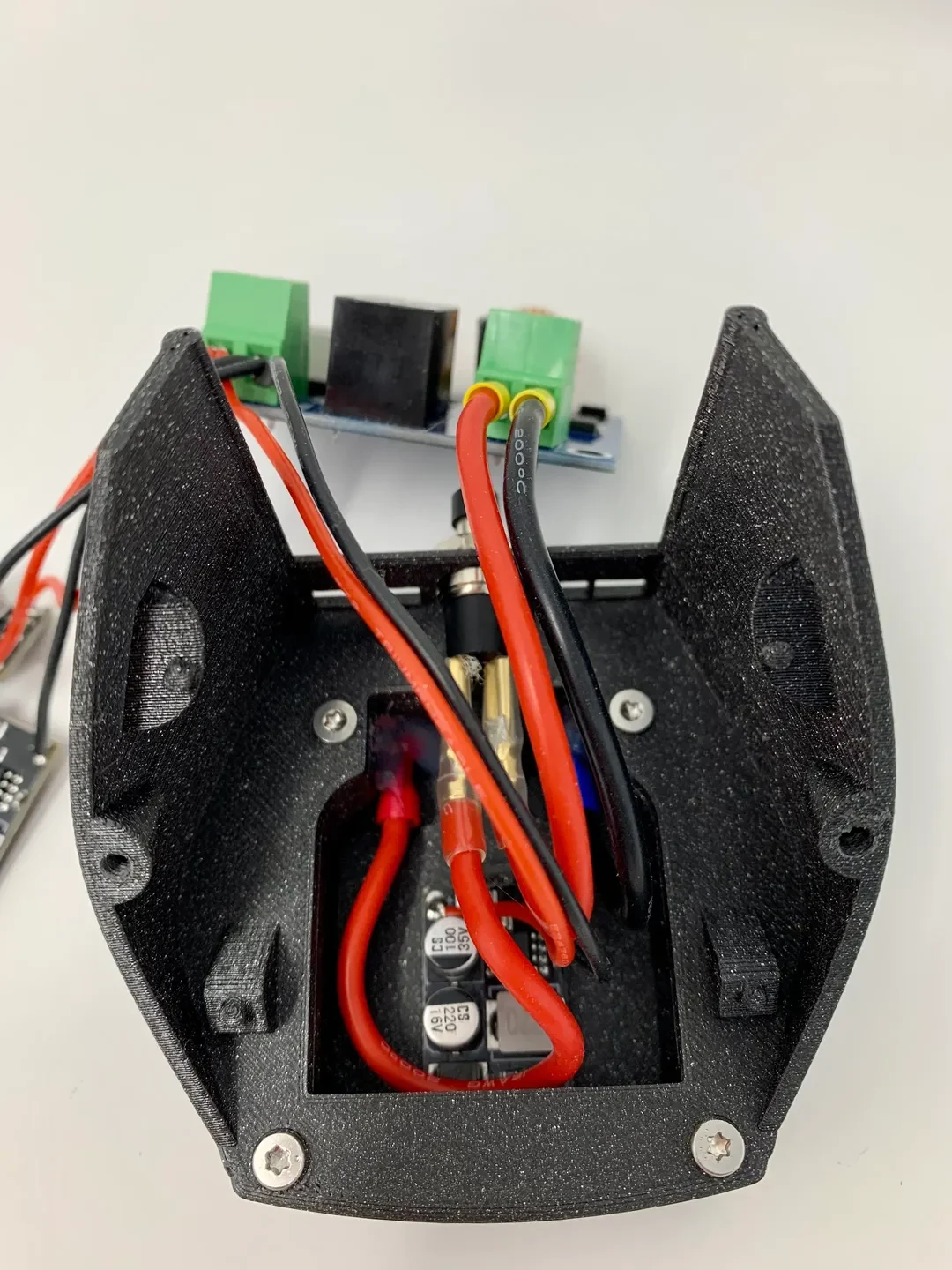

подключите все провода к 2 правильным винтовым клеммам (см. рисунок)
1x «ТопРасширение»

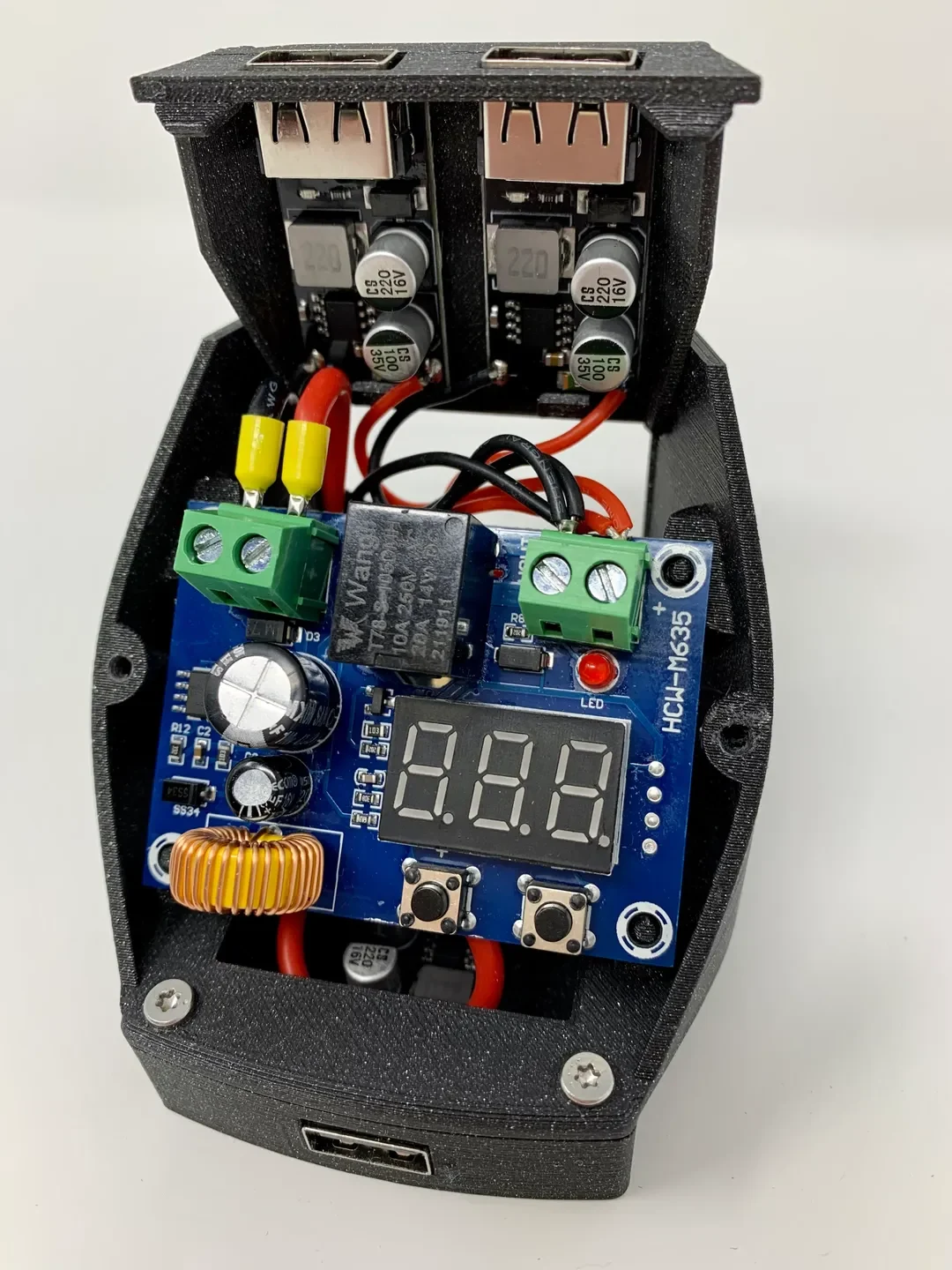

добавьте две USB-платы (просто защелкиваются)
полностью вставьте «TopExtension» в «MainBody» (возможно, добавьте немного горячего клея)
1x «ТопКовер»
добавьте два винта М3, чтобы закрепить все на месте

Дополнительные необходимые детали:
1x XH-M609 «Модуль зарядного устройства 12-36 В постоянного тока, защита от переразряда аккумулятора, точная плата модуля защиты от пониженного напряжения»
3x USB-плата, например. «QC3.0 QC2.0 USB DC-DC понижающий преобразователь, понижающий модуль зарядки 6-32 В, 9 В, 12 В, 24 В для быстрой быстрой зарядки, печатная плата 5 В»
2x 6,3 мм «папа» обжимные клеммы
6 винтов M3 (6 мм) — или просто те, что валяются где-то в вашей лаборатории.

Необязательно:
1x переключатель, например. «PB05A Высококачественный самоблокирующийся SPST, нормально открытый мини-переключатель, открывающийся, маленькая кнопка 7 мм с позолоченным ВКЛ-ВЫКЛ, 1 А, 250 В переменного тока»
(Не покупайте случайно НЕсамоблокирующиеся!)

Престижность
на «3D-печать Dude(GreaseMonkey88)» для базовой конструкции адаптера розетки!
и @greatscott, @spiessa и @witnessmenow за вдохновение для этого проекта!

Удачной печати!

Тобиас (@tstoegi)
