Держатель батареи Mobula8

Держатель батареи Mobula8

Рамка оригинального Mob8 очень плотно прилегает к батареям 2S большей емкости, поэтому часто требуется применение силы, чтобы освободить некоторые части рамы и разъем micro USB.

Я разработал этот модный держатель для батарей для Mobula8, чтобы вместить самые большие батареи 2S, которые у меня есть, для более длительного полета на открытом воздухе. В то же время мне также нужна гибкость, позволяющая использовать аккумуляторы 1S в помещении без использования аккумуляторных р��мней.

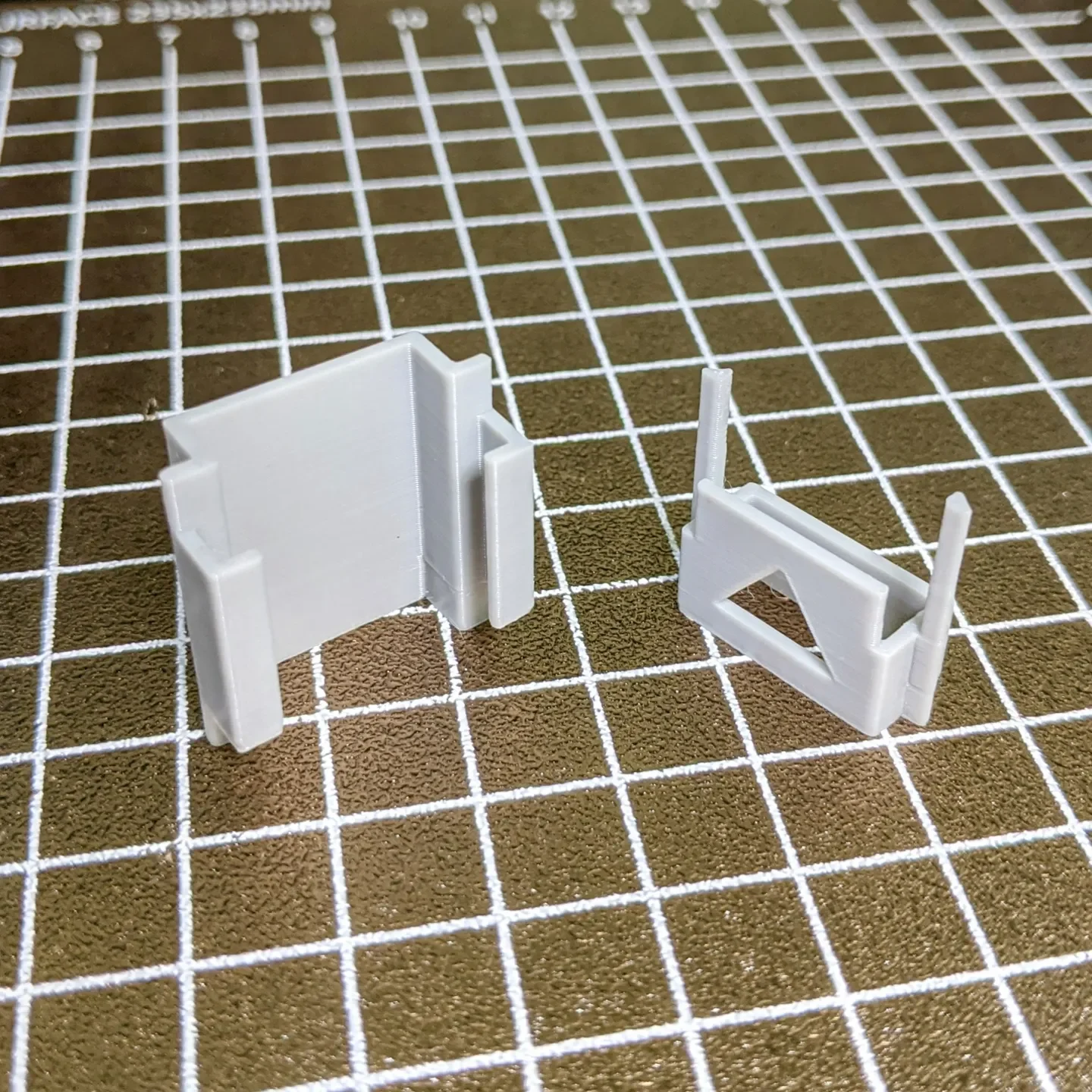

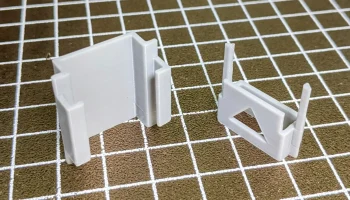

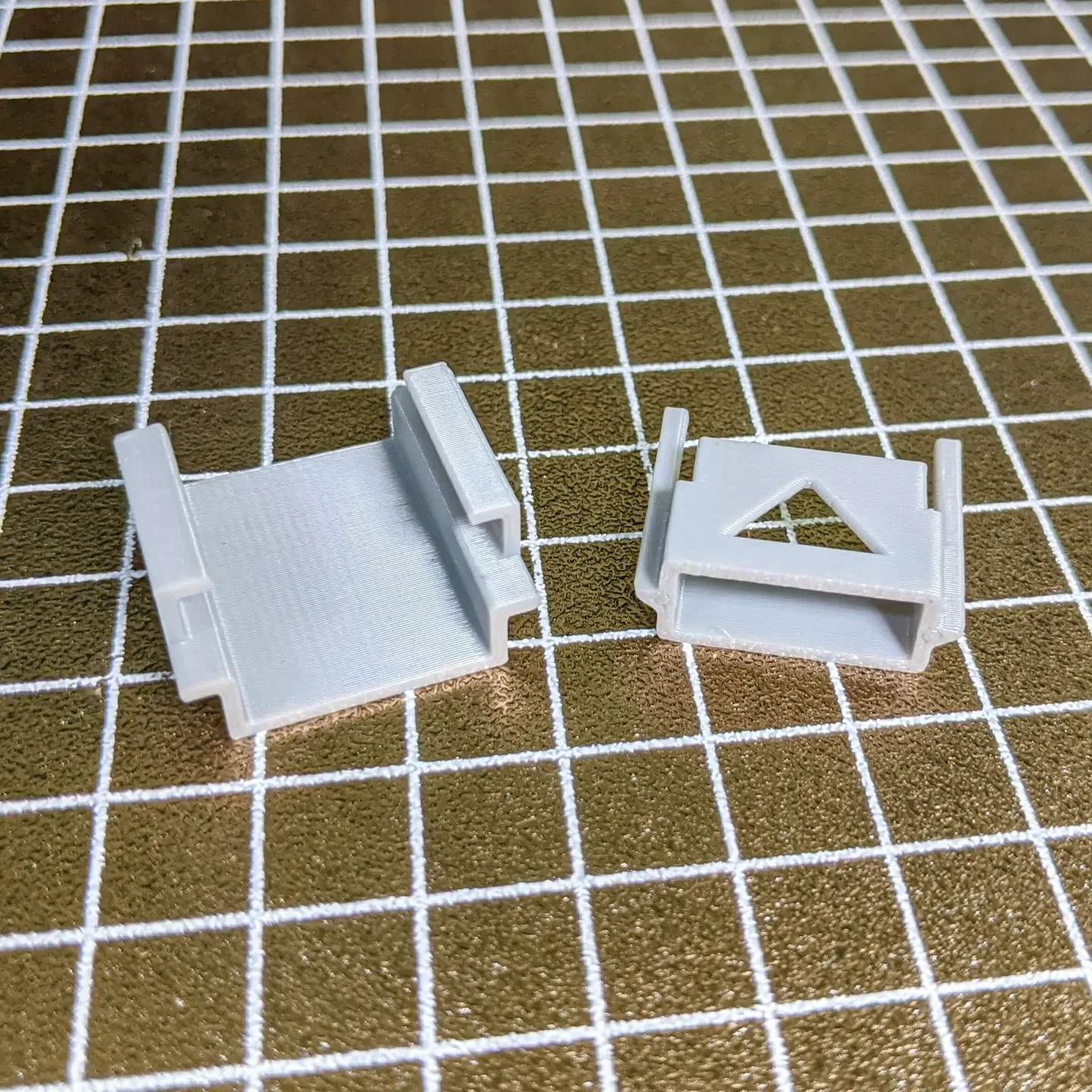

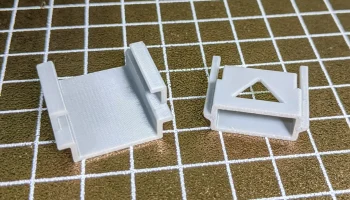

Более ранняя версия конструкции имела вырез в полу держателя для уменьшения веса, но она не выдержала (незапланированного) краш-теста. Итак, теперь держатель прочный. У кронштейна 1S все еще есть треугольный вырез в потолке, потому что я не верю, что там нужна сила.

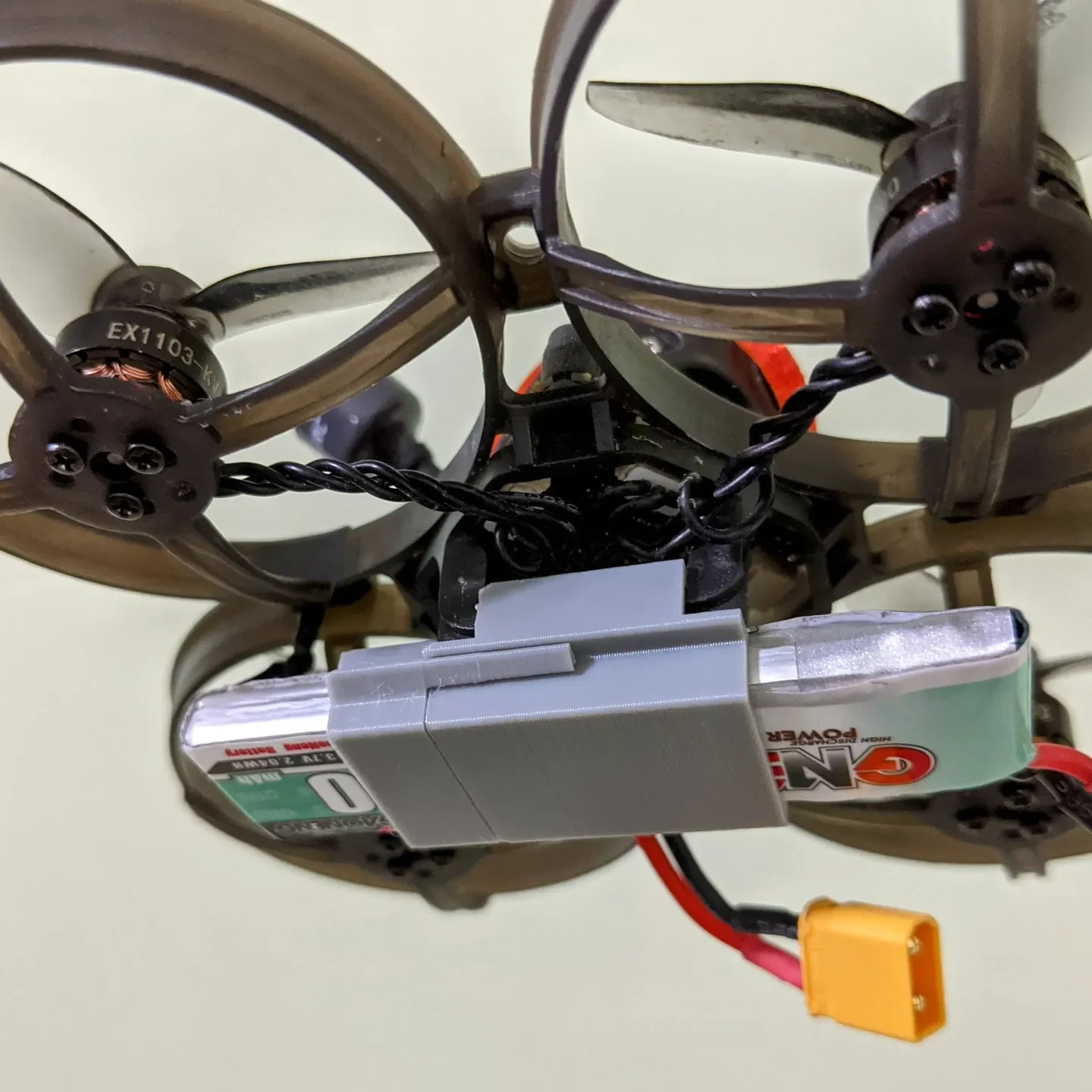

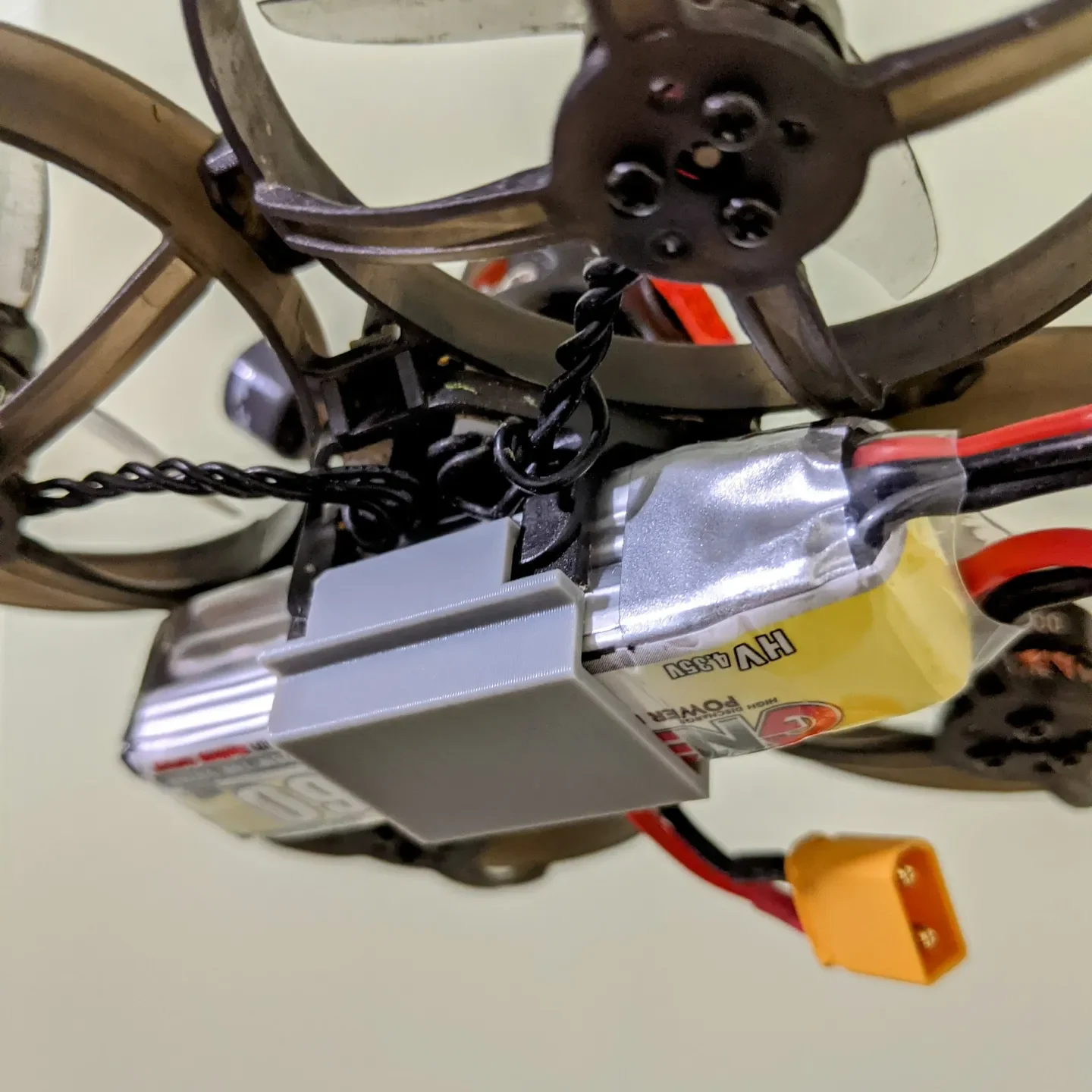

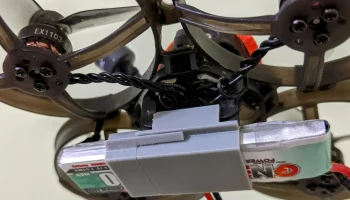

Держатель идеально подходит для моего 2S емкостью 660 мАч, а по бокам у него достаточно трения, чтобы удержать 2S емкостью 550 мАч. Кронштейн 1S плотно прилегает к моей батарее 1S.

Инструкции

Держатель батареи должен быть напечатан стоящим на одном конце. Для свеса, который является частью зажимов, необходима поддержка.

Некоторая постобработка может потребоваться для очистки интерфейса поддержки, поскольку допуск между клипами и рамкой Mob8 очень мал. Здесь я использовал фрезу, чтобы обрезать лишний пластик.

Компоненты отлично печатаются из PLA с высотой слоя 0,2 мм.

Отрежьте нижнюю часть оригинальной рамки, следуя красной пунктирной линии на фотографии.

Протестировано с

GNB LIHV 2S 660 мАч 100c/200c (желтый) — 15,5*18*63 мм

GNB LIHV 2S 550 мАч 90c/180c (красный) — 12*18*69 мм

GNB LIPO 1S 550 мАч 90c/180c (бирюзовый) — 6*18*66 мм

Напечатанный вес:

По подсчетам PS. Не включая юбку и подставки.

Держатель батареи — 1,49 г

Кронштейн 1S — 0,73 г
