Разъем для аккумулятора Bosch Professional 18 В

Простой разъем для аккумуляторов Bosch Professional 18В. Легко печатать без необходимости использования подставок или хорошо откалиброванного принтера.

Необходимо дополнительное оборудование:

2 штекерных разъема диаметром 6,3 мм
5 шурупов для листового металла 2,9x9,5 мм (или любого другого размера диаметром около 3 мм и длиной 10 мм)
Многожильный провод (версии основания для внешнего диаметра 2 мм и 3 мм загружаются в формате .stl, для других размеров используйте предоставленный файл .scad или свяжитесь со мной напрямую)
1 стяжка-молния для защиты от натяжения

Сборка:

Распечатайте одну из частей "_body", соответствующую размеру проволоки, которую вы планируете использовать, и крышку (подходит для всех размеров). Параметры печати, которые я использовал: высота слоя PETG 0,2 мм, толщина стенки 1,2 мм, высота верха/низа 0,8 мм, заполнение 15%.
Обожмите плоские клеммы на проводе

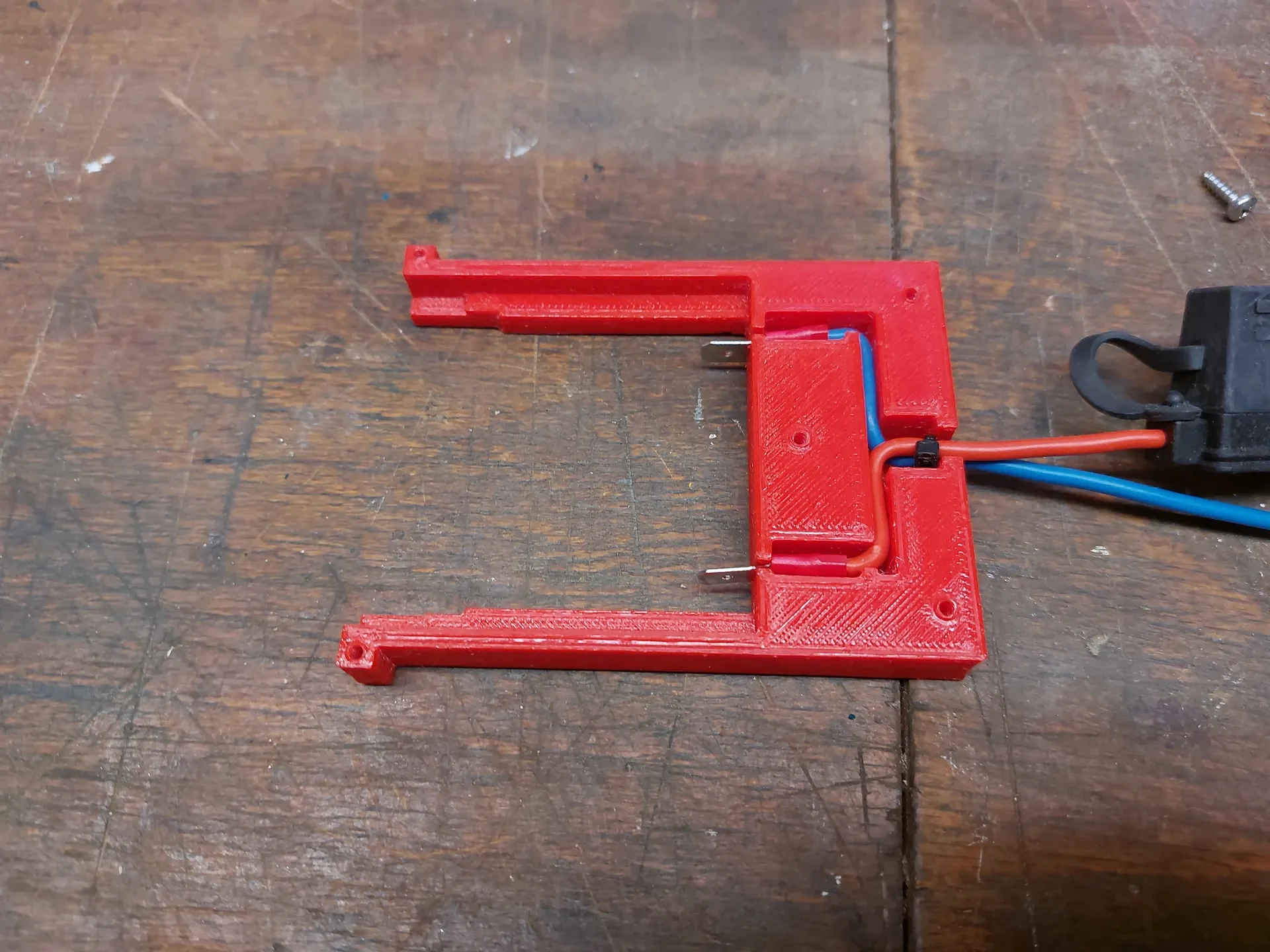

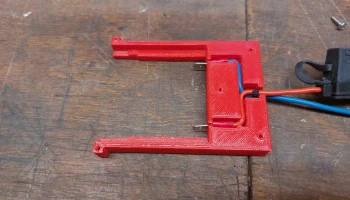

Поместите клеммы в корпус и проведите провода через каналы из корпуса.
Закрепите стяжку вокруг проводов прямо перед выходом, чтобы она служила разгрузкой от натяжения.

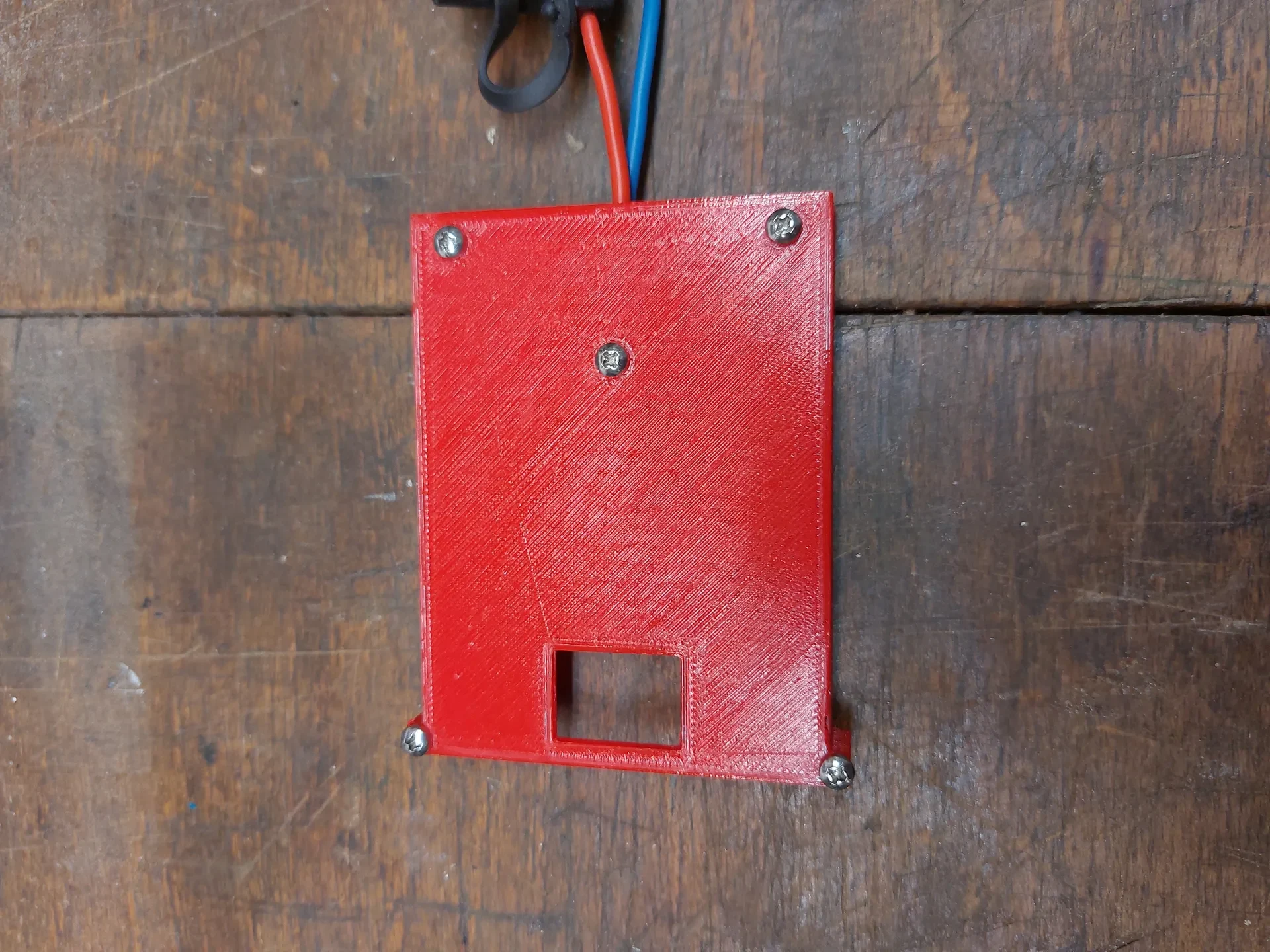

Поместите крышку сверху и закрепите ее винтами.
