Держатель батареи CR2450

Напечатано в PETG. Высота слоя 0,1 мм. Никакие опоры не нужны.

Это держатель для батарейки CR2450.

Первоначально он был разработан для использования в рисоварке Дзодзируси. Внутри рисоварки жестко припаяна батарея, которая питает внутренние часы и передний циферблат. Я следовал этому руководству, чтобы заменить батарею. Я хотел иметь держатель для батареи для CR2450, чтобы в будущем мне не приходилось проходить через все хлопоты по отвинчиванию платы, выпайке старой батареи и т. д.

Модель сконструирована таким образом, что отрицательный конец батареи обращен вверх. Полагаю, вы могли бы втиснуть его в отрицательный результат, но не уверен, насколько хорошо это сработает.

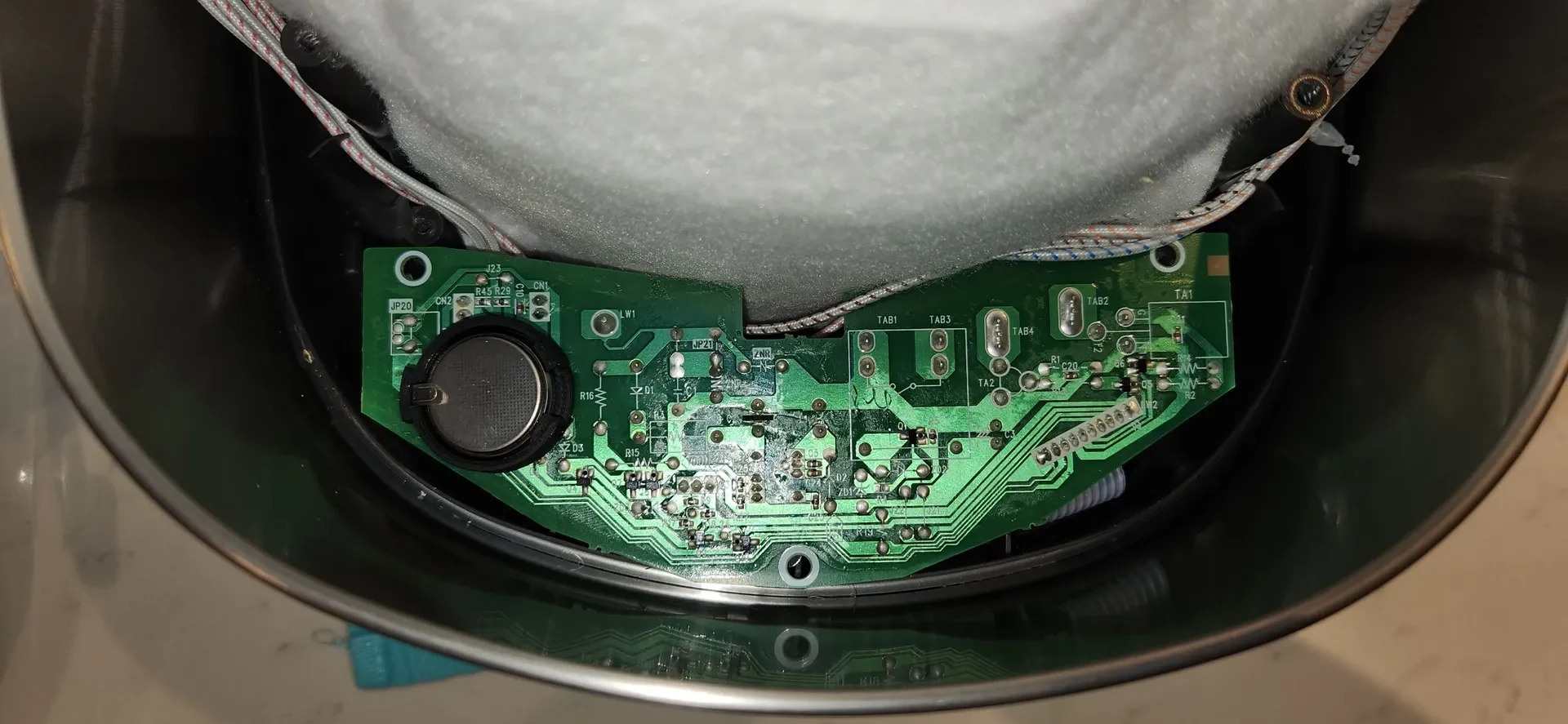

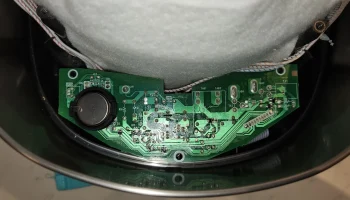

Я использовал оригинальные, припаянные к металлическим выступам от старой батареи, чтобы продеть их в небольшие прорези в модели. Я осторожно использовал лезвие канцелярского ножа, чтобы оторвать выступы от аккумулятора. Если вам нужно выпрямить металлические выступы, положите их на плоскую твердую поверхность и забейте молотком. Затем проденьте и согните по мере необходимости, чтобы удерживать батарею на месте. Припаяйте открытые контакты на нижней стороне к соответствующему разъему на печатной плате. Я припаял его к той стороне платы, которая обращена к нижней части рисоварки. Таким образом, в следующий раз, когда мне понадобится заменить батарею, мне нужно будет только снять нижнюю крышку рисоварки, и я смогу получить доступ к батарее, не снимая печатную плату.
