Параметрический батарейный отсек AA/AAA с крышкой
Этот проект OpenSCAD позволяет вам определить количество батарей типа AA и/или AAA для корпуса. Просто выберите количество рядов каждого типа батарей и количество батарей в ряду. Существуют и другие настраиваемые параметры ширины рамки вокруг слотов для батарей и расстояния между батареями. Другие параметры включают LidThickness и LidPlay для регулировки толщины верхней и боковых сторон крышки, а также для правильного прилегания к батарейному отсеку. Крышка и коробка имеют сферические защелки, удерживающие крышку на месте, и при печати Prusa со слоями 0,3 мм и толщиной крышки 1 мм с люфтом 0,3 мм поначалу она была довольно плотной, но после нескольких раз сразу же.
Настройки, которые я использовал:
Тип нити: PLA
Высота слоя: 0,3 мм (первый слой 0,2 мм)
Диаметр сопла: 0,4 мм
Тип заполнения: Гироид
Процент заполнения: 10%
Никаких опор не требуется
По умолчанию коробка и крышка визуализируются вместе. Если конфигурация достаточно мала, чтобы поместиться на вашем принтере, вы можете экспортировать один файл STL и просто распечатать их вместе. В противном случае в параметрах можно снять галочку с PrintLid или PrintBox, а затем визуализировать и экспортировать файл каждого компонента отдельно.

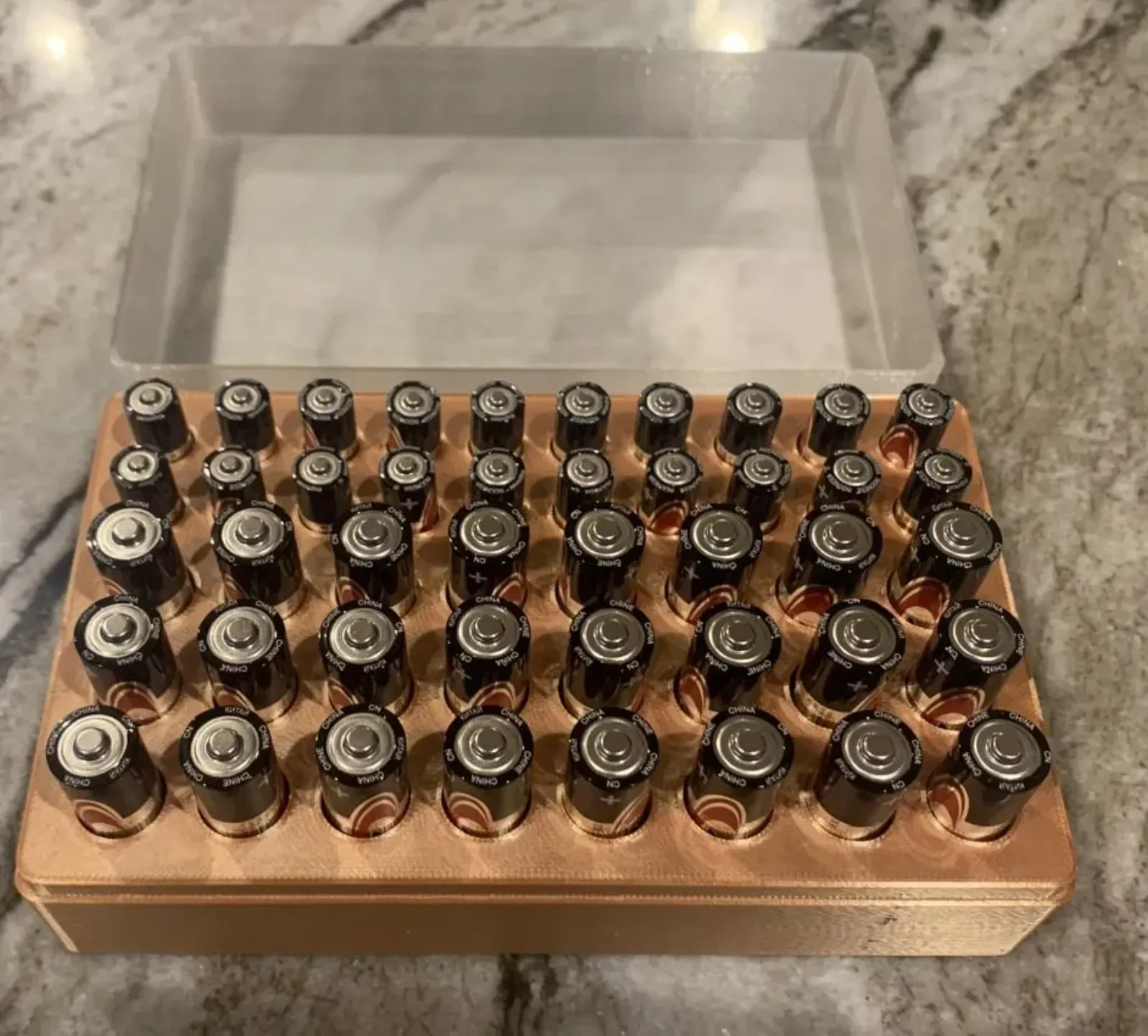

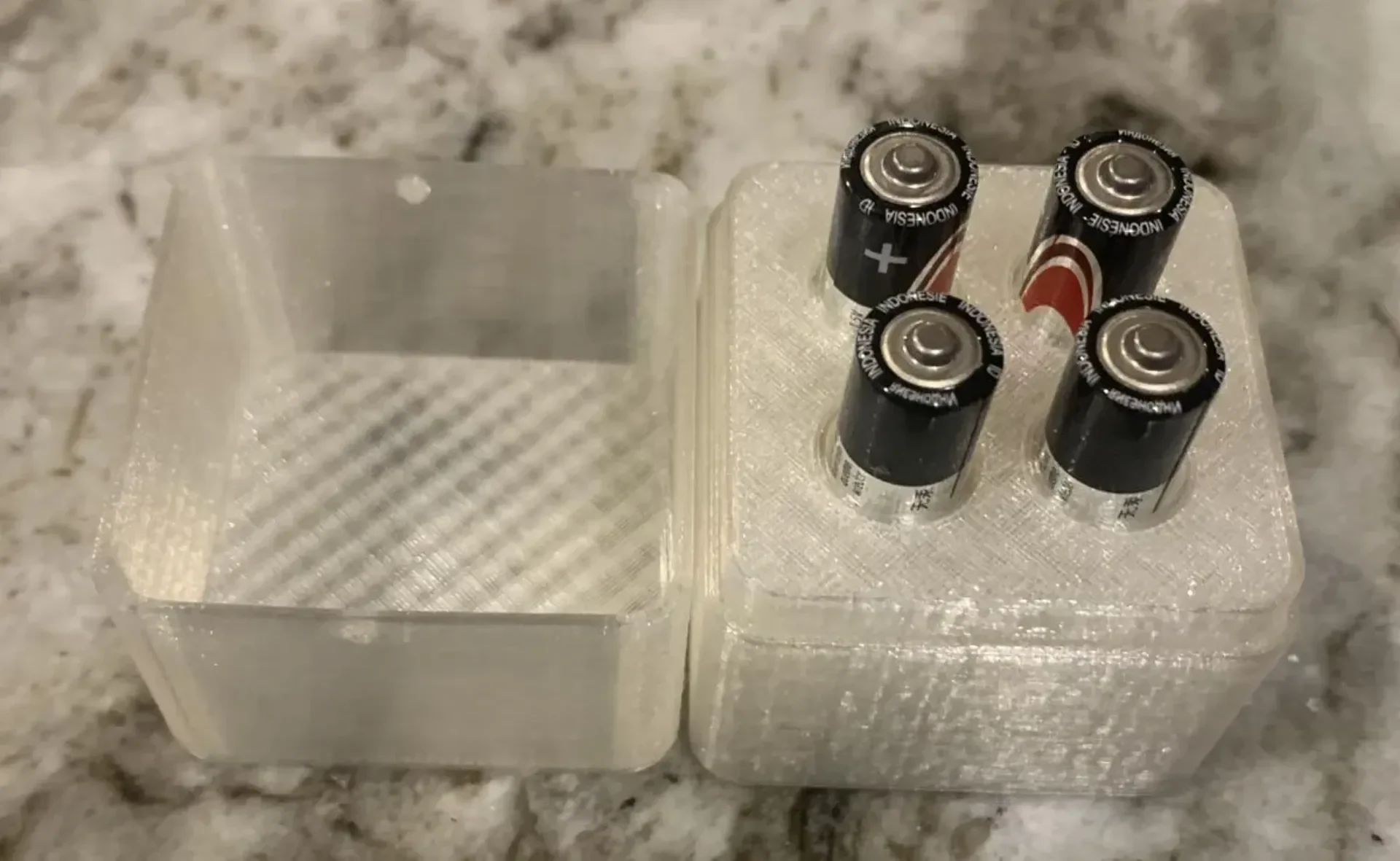

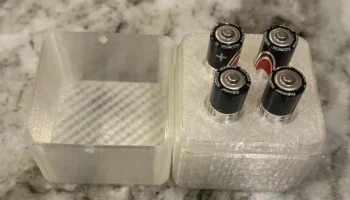

Я включил файлы STL и Gcode для коробки, вмещающей 24 AA и 20 AAA, чтобы вы могли видеть время и материал, необходимые для изготовления довольно большой коробки. В качестве теста я также распечатал небольшой батарейный отсек и крышку, 4 батарейки ААА в конфигурации 2х2, как показано на фотографиях. Это напечатано за 2 часа 3 минуты.
Обратите внимание, что файл Gcode для крышки имеет специальные настройки для максимально прозрачн��й печати с использованием прозрачного PLA:
Настройки печати/Слои и периметры/Горизонтальные оболочки/Сплошные слои: Верх: 0 Низ: 0
Настройки печати/Заполнение/Заполнение/Плотность заполнения: 100 %
Параметры печати/Заполнение/Заполнение/Шаблон заполнения: Выровненный, прямолинейный
Настройки печати/Заполнение/Дополнительно/Угол заполнения: 0 градусов

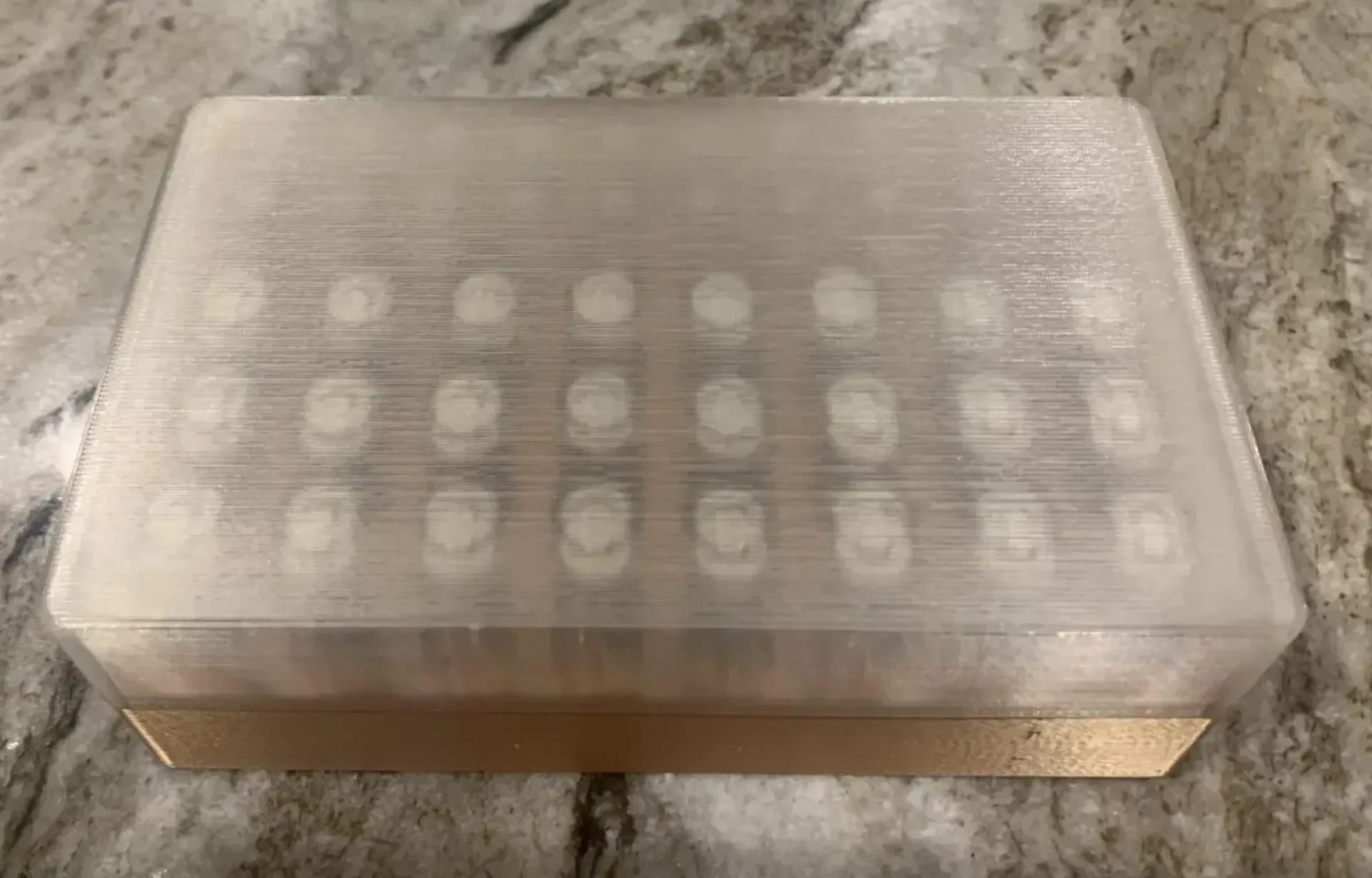

Теперь я могу видеть, сколько у меня батареек, не снимая крышки!
С помощью файла OpenSCAD вы можете делать ремиксы по своему желанию.
