Аккумулятор Parkside 12 В 5 Ач

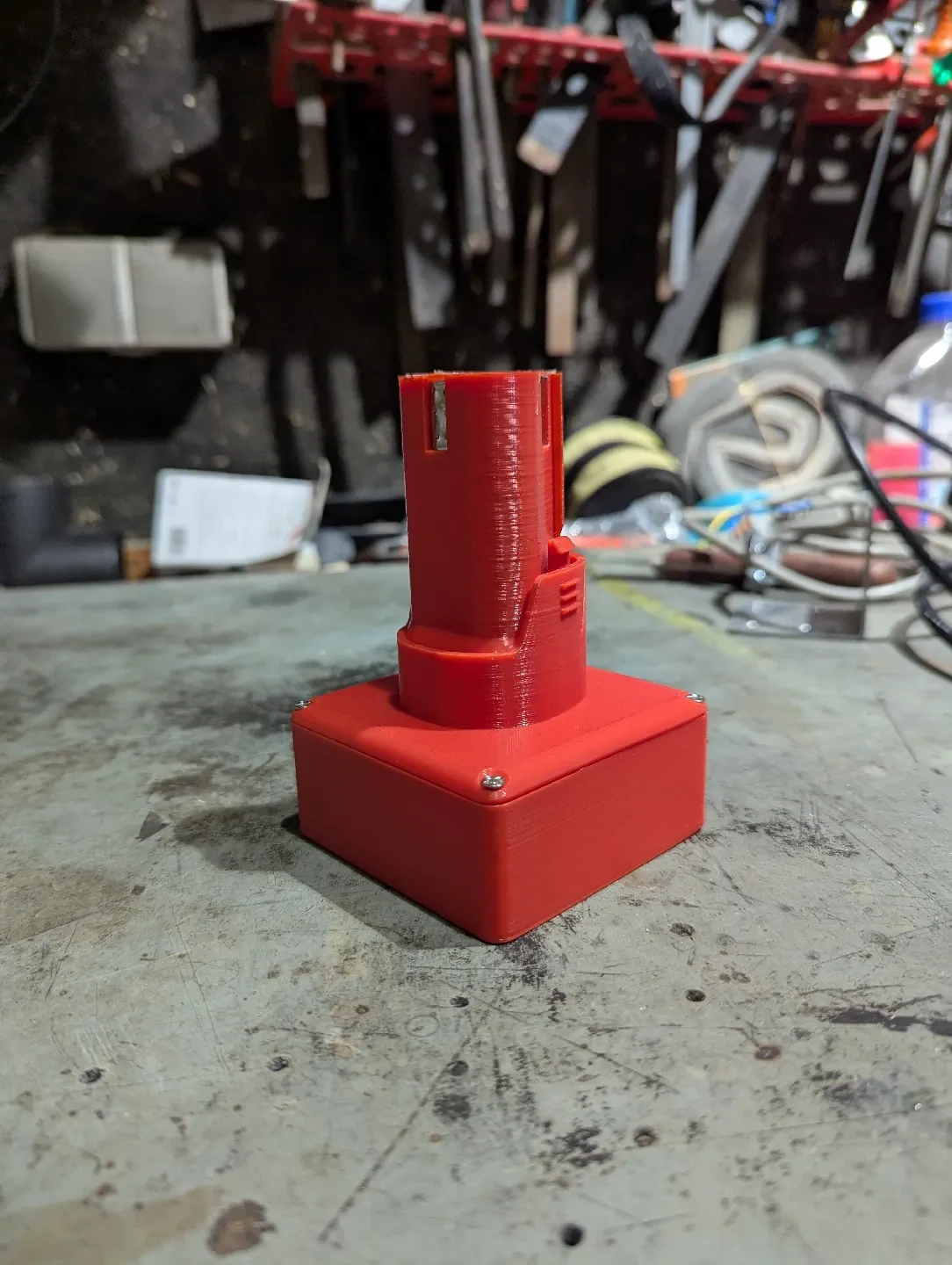

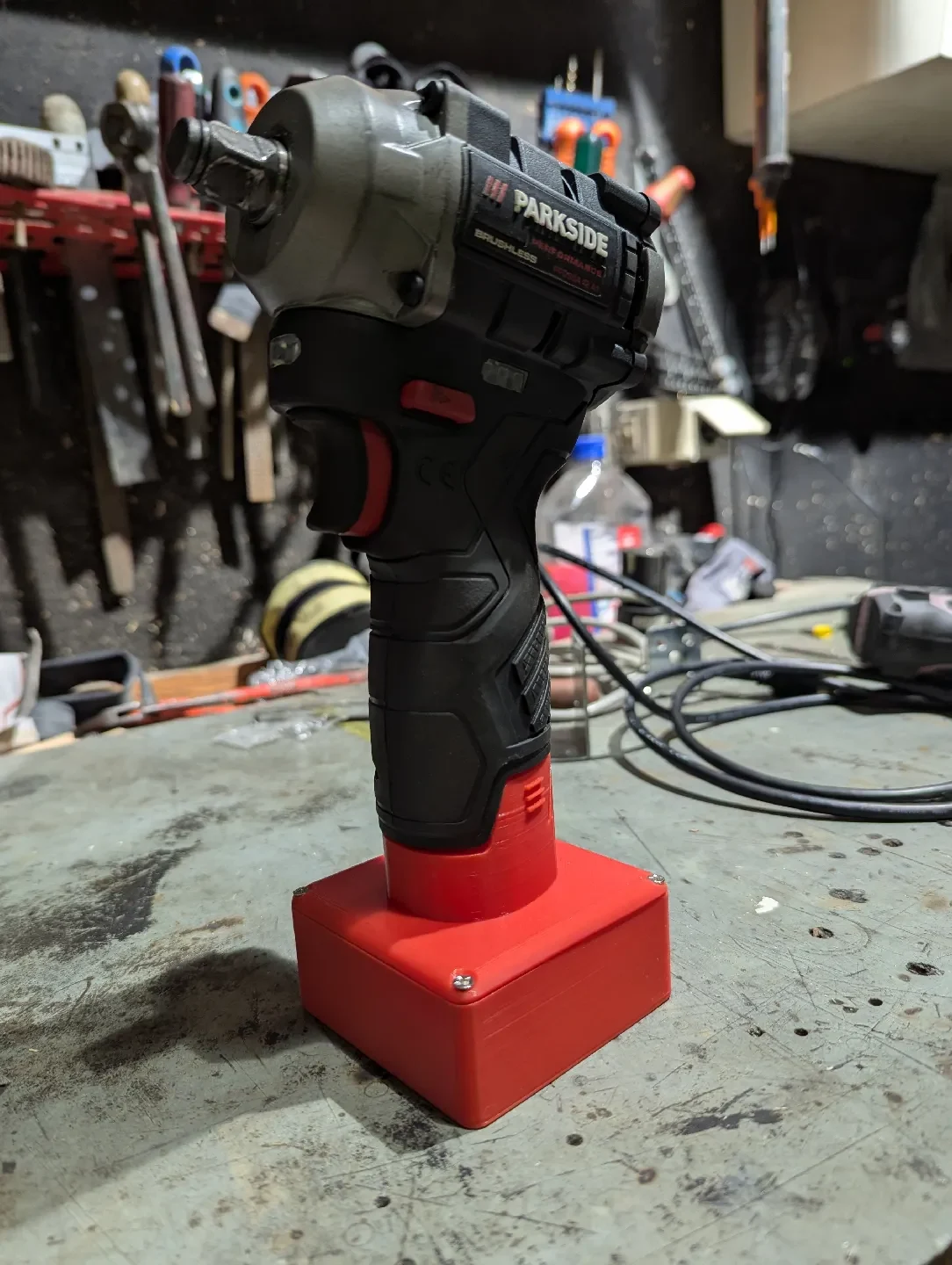

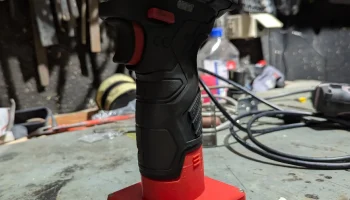

Это аккумулятор Parkside на 12 В, рассчитанный на 21700 литиевых элементов. Таким образом, вы можете достичь емкости, превышающей аккумуляторы Parkside Performance 12 В 5 Ач, которые не всегда доступны. Вот почему я хотел спроектировать эту штуку: я могу просто сделать свои собственные аккумуляторы большой емкости на 12 В. Ячейки+BMS стоят около 9 евро.

Я использовал элементы INR21700-M50L: www.nkon.nl/de/inr21700-m50l-4800mah-7-2a-clear-wrap-3.html.

Используемая мной BMS — самая дешевая, которую я нашел на Amazon: www.amazon.de/dp/B08FY6TNWY?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1&th=1

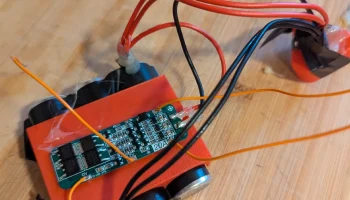

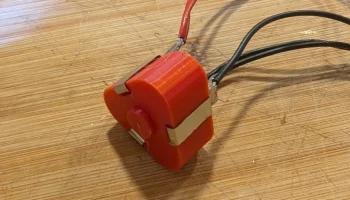

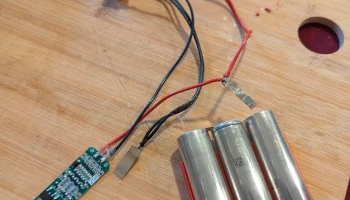

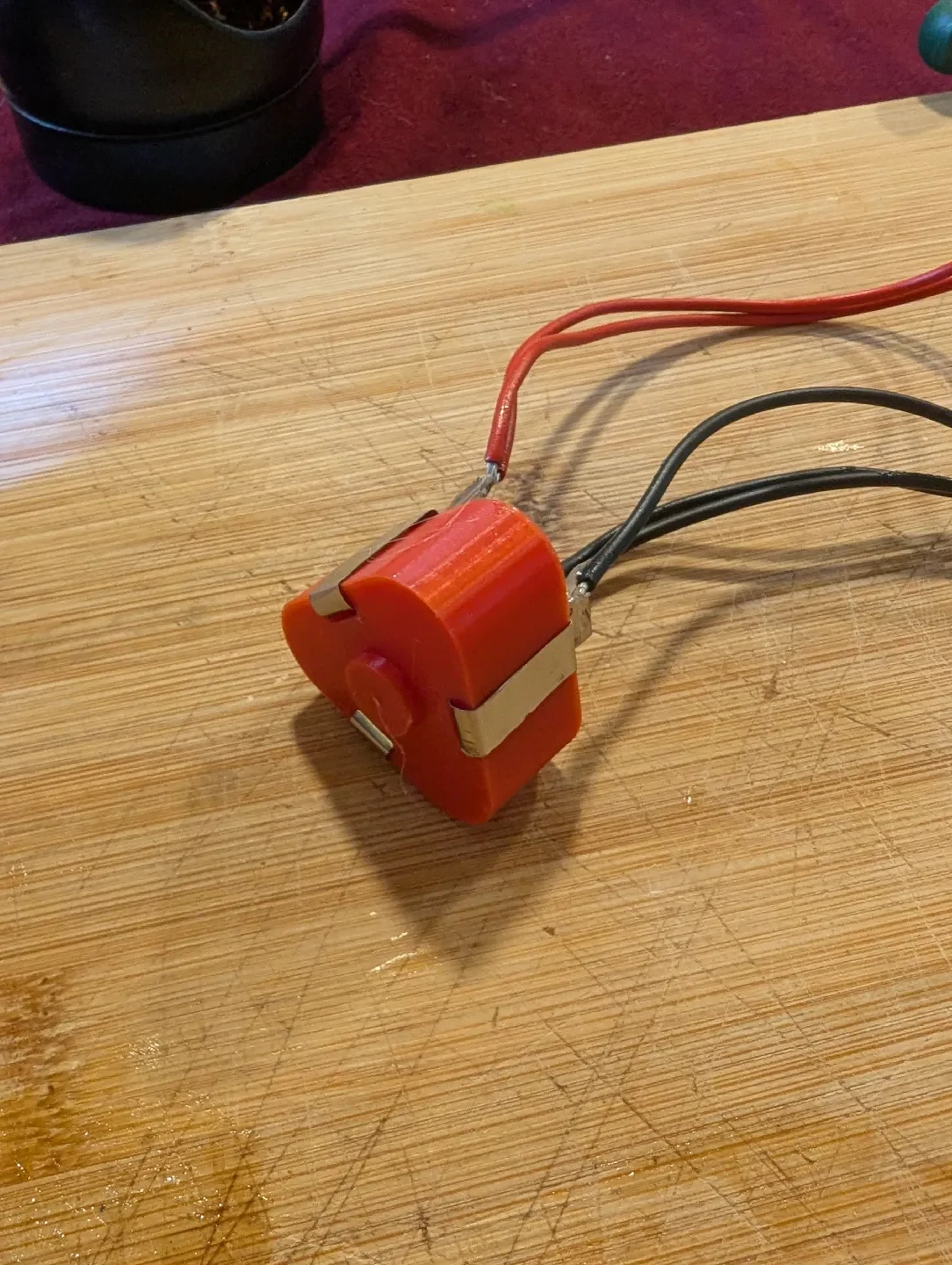

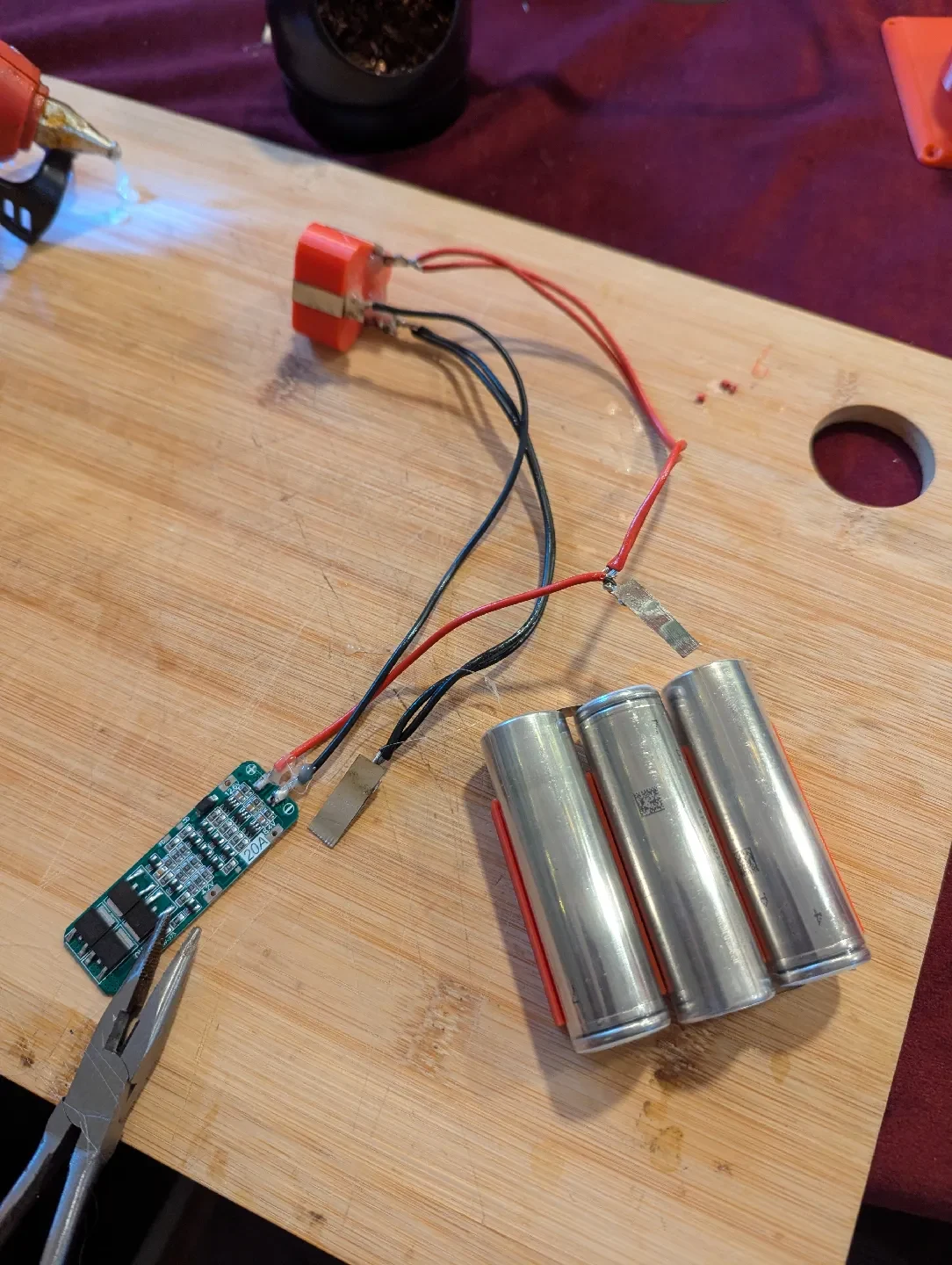

Для сборки батареи 3s 1p я использовал аппарат для точечной сварки с никелевыми полосками, а затем использовал провода для подключения к клеммам подключения никелевых полосок. Я думаю, цифры показывают, как все должно сложиться. Я использовал немного клея CA, чтобы приклеить часть с соединительными клеммами вверх. основного корпуса.

Сначала я напечатал PLA, но советую не использовать PLA, потому что клеммы будут горячими, и пластик немного расплавится, поэтому соединение с инструментом ухудшится.

Я рекомендую печатать из ABS/ASA или хотя бы из PETG, чтобы обеспечить большую термостойкость клемм.

Получайте удовольствие от сборки и использования!
