Комплект батарей Dymo LabelManager 280 AA

Вы когда-нибудь брали в руки LabelManager 280 и обнаруживали, что аккумулятор разряжен? Да, да, и могу ли я сказать вам, как я расстроился, ища сверху вниз зарядное устройство.

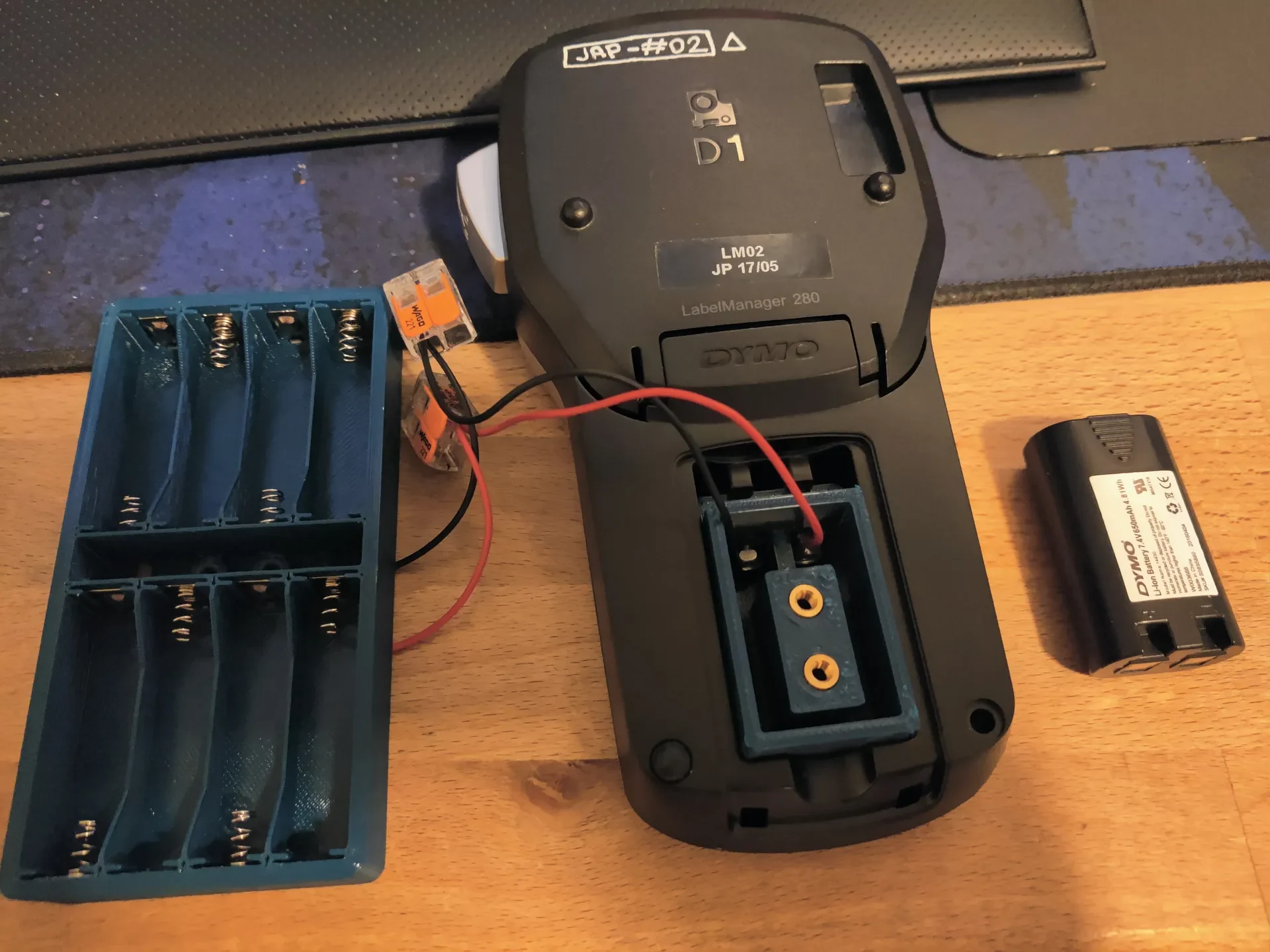

Что ж, вот моя попытка отказаться от фирменной батареи в пользу легкодоступной и почти всегда под рукой батареи типа АА.

Отказ от ответственности

Прежде чем приступить к этому проекту, у меня есть несколько слов предостережения.

Распечатывайте на свой страх и риск. Использование этого комплекта может (но не ограничиваться) вывести из строя устройство для изготовления этикеток, аннулировать гарантию, сократить срок службы устройства для изготовления этикеток и/или вызвать разрыв во времени и пространстве в случае неправильной настройки. Это всего лишь подтверждение концепции.

Помните о напряжении аккумулятора. Аккумуляторы, которые я тестировал, мне подходят. Однако одноразовые/щелочные батареи имеют немного более высокое напряжение. Они могут выйти за пределы безопасного диапазона напряжения вашего производителя этикеток. Если вы планируете использовать аккумуляторы с напряжением 1,4 В, я бы рекомендовал отключить 8-й аккумуляторный отсек. Я специально сделал вырез для соединительного кабеля.

Журнал изменений

(11.03.2023)

Батарейная вставка Dymo v2.0 — полностью переработанный дизайн
Вставка и держатель батареи теперь используют одни и те же стандартные клеммы.
Уменьшенный материал, используемый для резьбовых вставок.
Для удобства поиска заменены вставки с резьбой M4 на № 8-32.
Отверстия для винтов держателя батареи повернуты для лучшей эргономики.
Теперь предназначен для печати лицевой стороной вниз для более четких кривых.
Добавлены направляющие для вставки, которые облегчают печать.
Более закругленные углы.

Документация обновлена

(05.03.2023)

Добавлено в печатные формы

(26.02.2023)

Держатель батареи Dymo v2.0 — полностью переработанный дизайн
Добавлены закругленные стены для лучшей эргономики.
Уменьшен общий размер держателя.
Уменьшен размер стенок сепараторов аккумуляторов и держателей клемм.
Улучшены допуски на держателе клемм и стандартизированы.
Переработаны направляющие для проводов и удалены все ненужные вырезы.
Сокращение времени печати и расхода материала.

Держатель батареи Dymo v1.0 — v1.2 — Первоначальный дизайн и исправления
Добавлена дополнительная поддержка монтажных отверстий.
Смещенные монтажные отверстия
Уменьшение острых углов

(19.02.2023)

Батарейная вставка Dymo v1.0 — v1.2 — первоначальный дизайн и исправления
Передняя губа не подошла, пришлось отрегулировать стенки.
Уменьшенная глубина квадратного отверстия для вставок клеммных колодок.
Полностью закрытая полость для проводов.
Скорректированы кривые в попытке улучшить наращивание.

Отставание
Добавьте направляющую для провода во вставку аккумулятора для облегчения установки.
Добавьте фиксатор провода в держатель батареи, чтобы предотвратить обрыв провода.
Переработайте направляющие проводов держателя батареи, чтобы они не мешали.
Улучшите крепление держателя батареи для лучшей эргономики.
Добавьте документацию или инструкции по настройке проводки, особенно по обходу аккумулятора.
Замените винты на зажимной держатель батареи с возможностью горячей замены.
Добавьте фиксатор батареи в держатель батареи

Детали и инструменты
Контакты батареи — клеммы батареи Vndeful AA (специально разработаны для них)
Резьбовые вставки — Initeq #8-32 Резьбовые термофиксирующие вставки (предпочтителен длинный вариант)
Многожильный провод 22 AWG
Паяльная станция или утюг на ваш выбор
Вставьте наконечники для паяльной станции или утюга (необязательно, но настоятельно рекомендуется)
